Как установить зеркала с электроскладыванием на Lada Vesta

На обновленную Lada Vesta завод стал устанавливать боковые зеркала с электроскладыванием. Владельцы старых Вест могут доработать свой автомобиль, установив такие улучшенные наружные зеркала вместе с новым блоком переключателей своими руками.

Нештатная установка

Подробную инструкцию по установке зеркал с электроскладыванием нам помогли составить канал «PRO Автомобильные зеркала» (их видео представлено ниже), а также специалисты компании «СОЛИНА-АВТО».

Потребуется

• Зеркало наружное левое в сборе без накладки (с электромеханизмом складывания) Lada Vesta, артикул 8450108102, цена около 5400 р.
• Зеркало наружное правое в сборе без накладки (с электромеханизмом складывания) Lada Vesta, артикул 8450108103, цена около 5400р.
• Накладка зеркала левого нового образца Lada Vesta, артикул 8450108104, цена около 550 р.
• Накладка зеркала правого нового образца Lada Vesta, артикул 8450108105, цена около 550 р.
• Блок переключателей (с функцией складывания зеркал) Lada Vesta, артикул 8450031530, цена 1200-2400 р.
• Драйвер складывания наружных зеркал (контроллер ДСЗ-1) 2181 Веста, цена около 700 р.
• Переходники в виде жгутов проводов 2 шт (200 руб/шт.), по одному на каждое зеркало, производитель ООО «ДимПромГрад» г.Димитровград.

Где купить? Этот и другие аксессуары по самым низким ценам представлены в нашем интернет-магазине (комплект и зеркала).

Установка

1. Снять штатные зеркала заднего вида (инструкция)
2. Установить зеркала с электроскладыванием.
3. Снять обшивки передних дверей (инструкция).
4. Установить контроллер ДСЗ-1 на водительскую дверь (на двухсторонний скотч).
5. Провода от двигателя складывания зеркала (синий и желтый) с правой стороны протягиваем к блоку управления в водительскую дверь (для этого делаем отверстие в колодке водительской двери).
6. Установить новый блок управления наружными зеркалами в водительскую дверь.
7. Выполняем подключение (см. схемы ниже).

Процесс установки зеркал также показан на видео:

Подключение

Выполняем подключение по схеме:

Инструкция по подключению из комплекта ДСЗ-1:

Штатная установка

Инструкцией поделился владелец Весты (AndryshKa57reg).

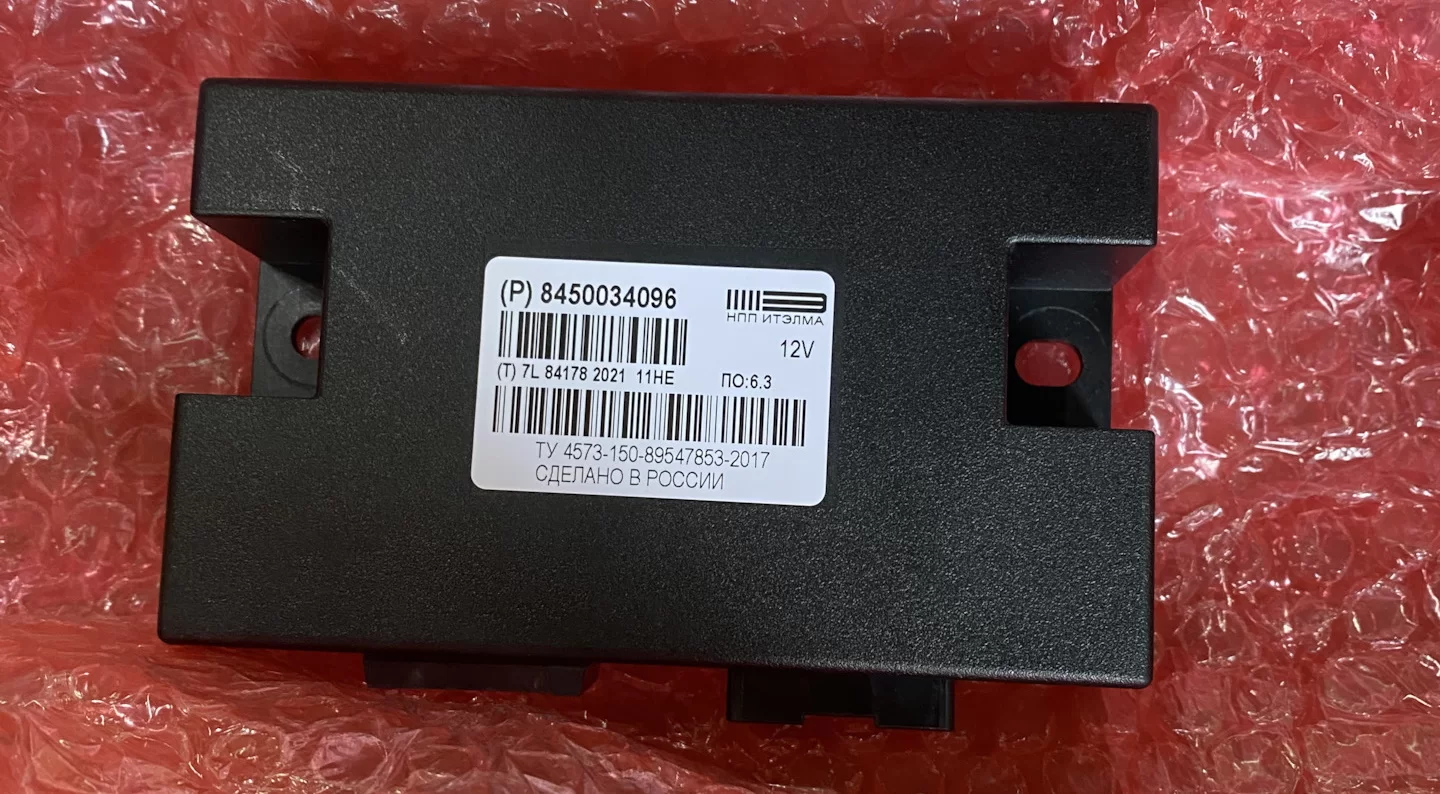

Потребуется: Блок дополнительных функций кузовной электроники (артикул 8450034096).

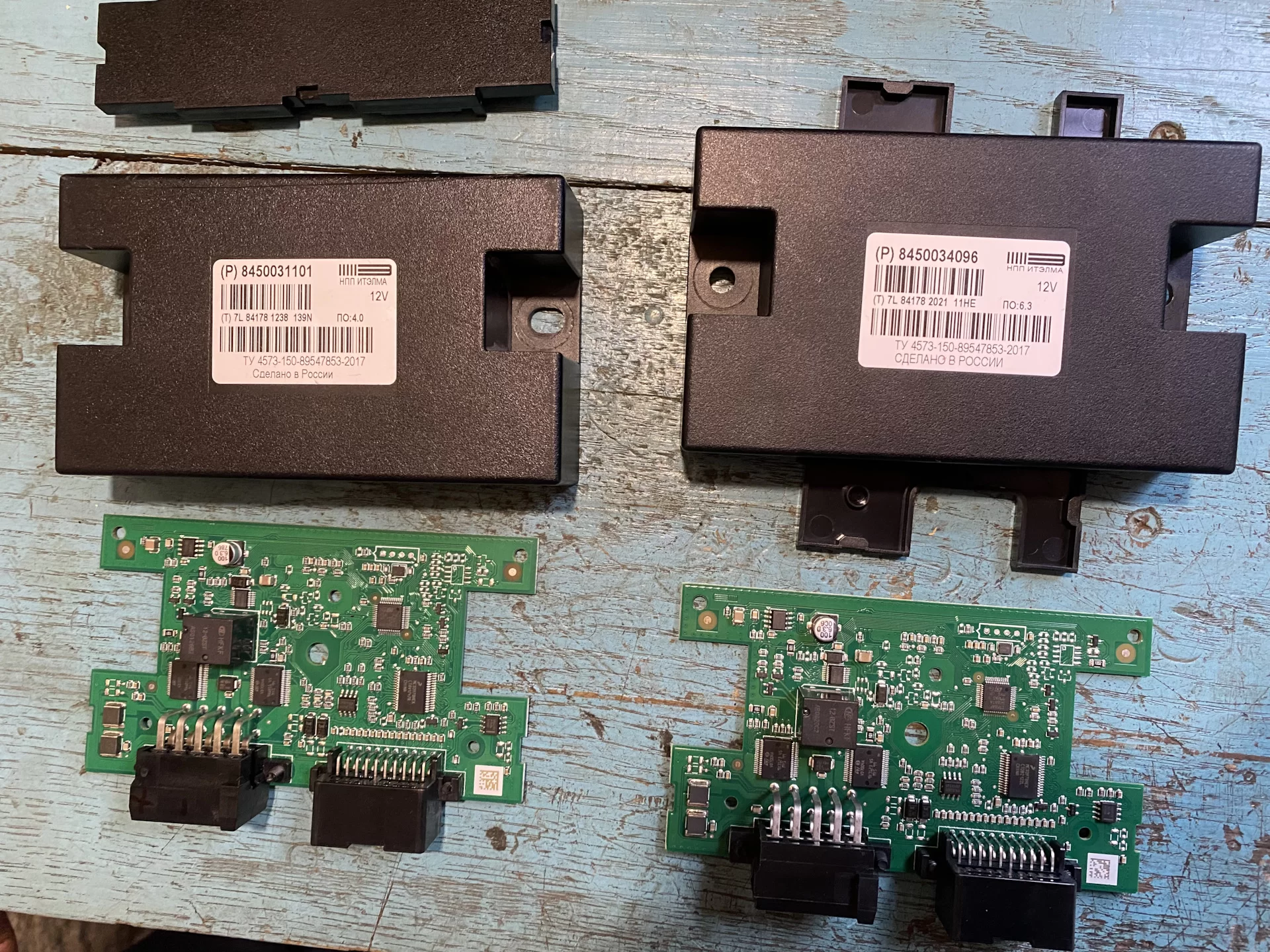

Автор сравнил платы нового блока и старого. Он пишет, что по сути все одинаково, только маркировка процессора у них разная, и новый блок закрыт для считывания.

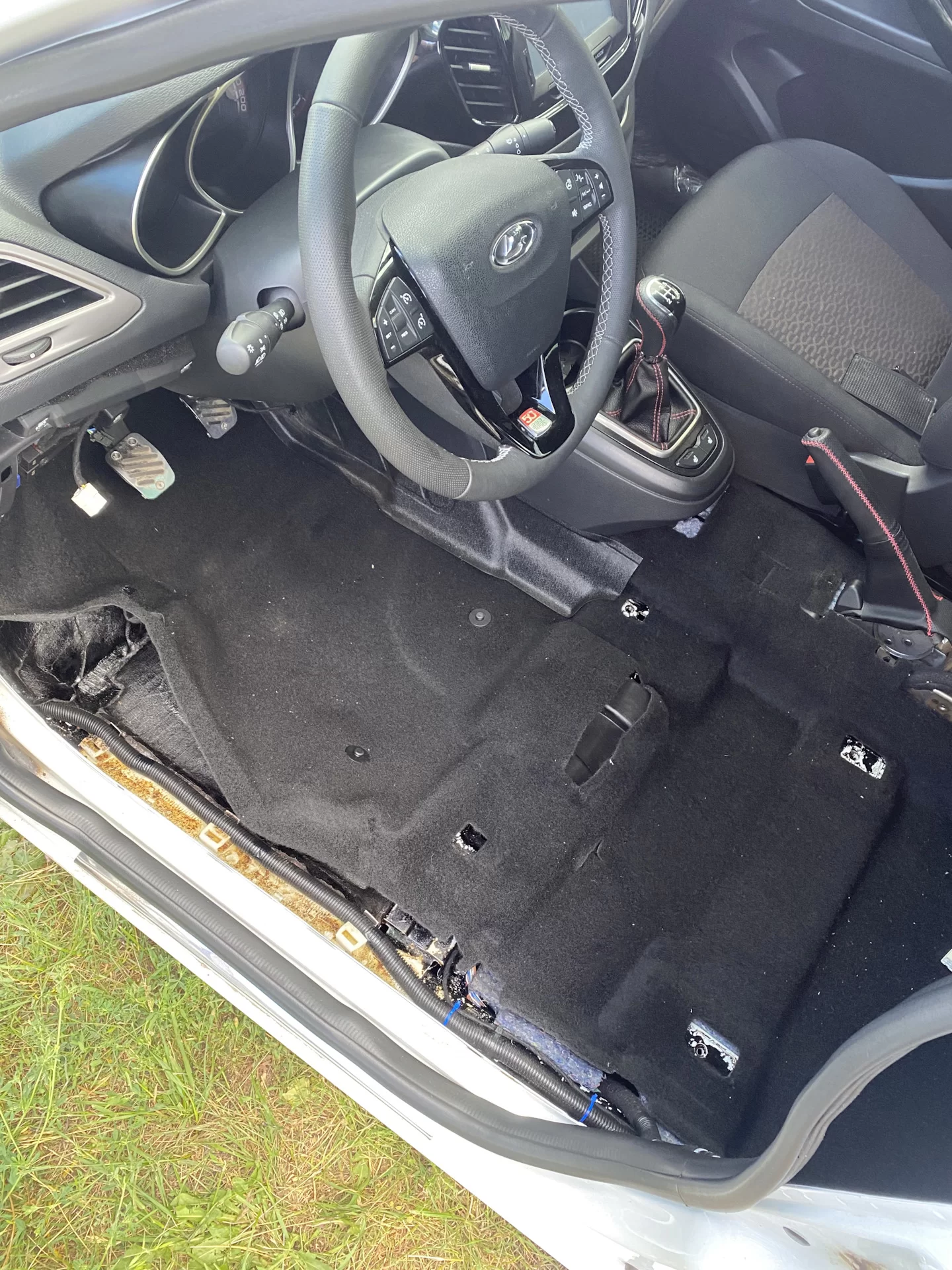

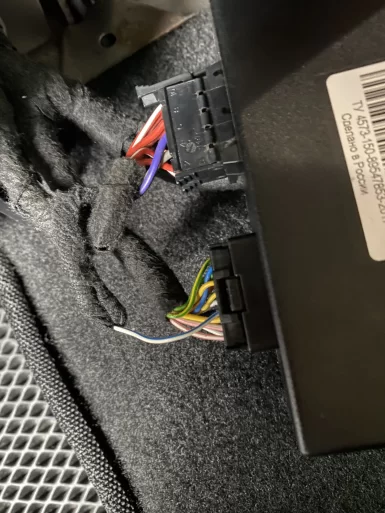

Меняем блоки и подключаем по схеме (распиновка и разъемы блока). Добавился один провод управляющий и два провода питания.

После подключения автор отмечает, что управление с кнопки срабатывает чуть медленнее, чем с драйвером, который идёт в обход штатного управления. При нажатии кнопки щёлкает реле в блоке.

При постановке автомобиля на охрану и удержании 3 сек. - зеркала складываются. При снятии с охраны они не раскладываются. Раскладываются только принудительно с кнопки, либо нужно запустить двигатель и тогда они раскладываются.
