Как разобрать топливный модуль на Лада Веста

27 сентября 2017 Лада.Онлайн 31 915 2

АВТОВАЗ рекомендует при выходе из строя любого элемента топливного модуля на Lada Vesta, заменить его в сборе или отремонтировать в специальном сервисном центре. Однако, ряд элементов топливного модуля можно заменить по отдельности своими руками, для этого его следует разобрать.

Потребуется: снять топливный модуль.

Замена датчика указателя уровня топлива

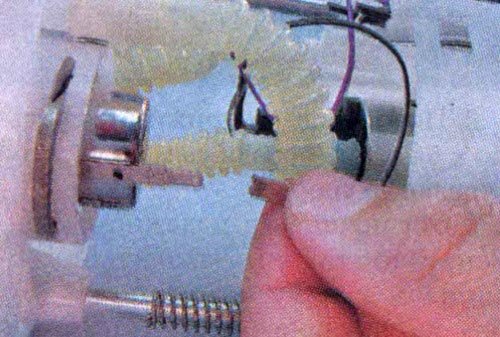

Снять наконечник провода с вывода регулятора давления топлива.
Отсоединить колодку с проводами от крышки, отжимая фиксаторы.
Освободить фиксатор колодки с проводами, используя плоскую отвертку.

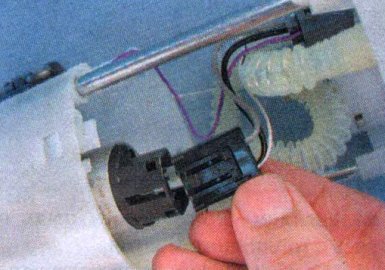

Отсоединить колодку с проводами от топливного насоса.

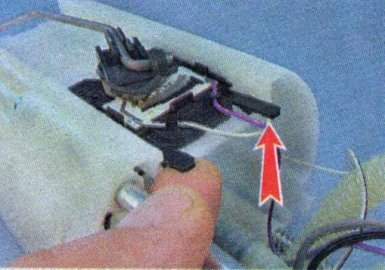

Снять датчик указателя уровня топлива, отжав два фиксатора и сдвинув его по пазам.

Замена регулятора давления топлива

Снять наконечник провода с вывода регулятора давления топлива.

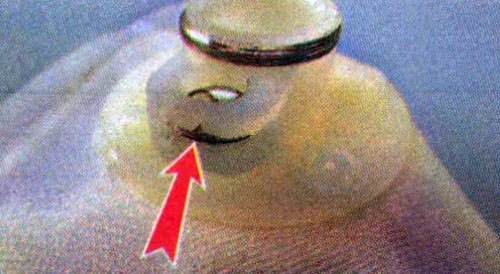

Снять пружинный фиксатор регулятора давления топлива, поддев его плоской отверткой.
Снять регулятор давления топлива из крышки модуля.

При обратной установке нанесите на уплотнительное кольцо тонкий слой моторного масла.

Как снять сеточку бензонасоса

Потребуется: снять датчик указателя уровня топлива (см. выше)

Порядок действий:

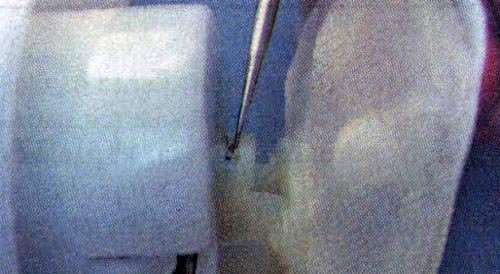

Отсоединить сливную трубку от заборной камеры, поддев ее отверткой.
Выводим направляющие крышки из заборной камеры (заранее отметьте направляющую, на которой была одета пружина).

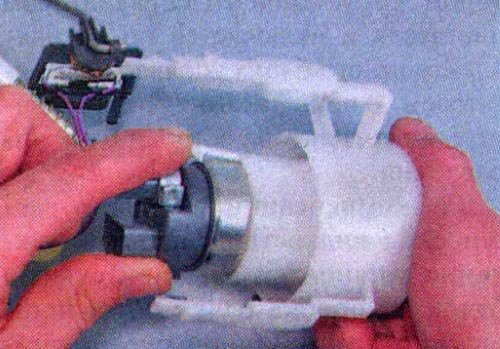

Вынимаем из заборной камеры корпус топливного насоса в сборе с сетчатым фильтром, освобождая три фиксатора.

Сетчатый фильтр удерживается стопорной пружиной.
Снять сетчатый фильтр, поддевая стопорную пружину плоской отверткой.

Замена электробензонасоса

Потребуется: фен или горячая вода.

Порядок действий:

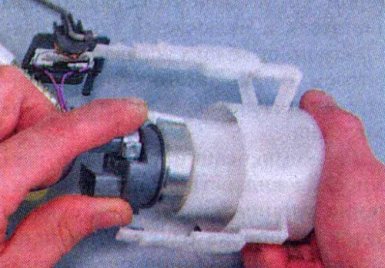

Снять топливный насос из обоймы, отжав фиксатор.

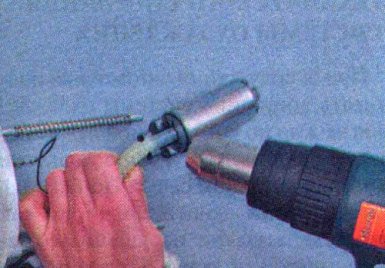

Снять трубку с патрубка, разогрев ее феном.

Напомним, перед тем как разбирать топливный модуль, убедитесь, что неисправности в работе двигателя связаны именно с топливной системой. Для этого предварительно определите давление в топливной рампе.
