    Как заменить ремень ГРМ на двигателе 1.8 л (ВАЗ 21179)

     22 сентябрь 2018  LadaOnline    13 112    7

    Как заменить ремень ГРМ на двигателе 1.8 л (ВАЗ 21179)

    Двигатель ВАЗ 21179 (1.8л, 122 л.с.) в настоящее время устанавливается на автомобили Lada Vesta и XRAY. Замену ремня привода газораспределительного механизма на этом моторе выполняют в соответствии с планом технического обслуживания (каждые 180 000 км пробега). Чтобы заменить его своими руками потребуется помощник, а также желательно наличие смотровой ямы. Рассмотрим этот процесс в деталях.

    Отсутствие меток на шкивах, а также фиксация распредвалов требует наличия специального оборудования. А для замены ремня ГРМ на ВАЗ 21179 потребуется разобрать едва ли не пол мотора.

    Внимание! Замена ремня ГРМ на двигателе ВАЗ 21179 является трудоемкой, требует наличия специального инструмента и навыков. Доступ к ремню затруднен из-за плотной компоновки в моторном отсеке. При замене ремня следует также заменить его натяжной и направляющий ролики.

    Процесс замены ремня ГРМ показан на двигателе ВАЗ 21129 (1.6 л). На 1.8-литровом (ВАЗ 21179) моторе шкив распределительного вала впускных клапанов оборудован фазорегулятором, что затрудняет работу.

    Как снять ремень ГРМ

    Порядок действий:

    1. Снять переднюю верхнюю крышку ремня привода ГРМ, вывернув 5 болтов крепления (шестигранник «на 5»). Для получения доступа придется предварительно снять правую опору двигателя (мотор должен быть частично вывешен).

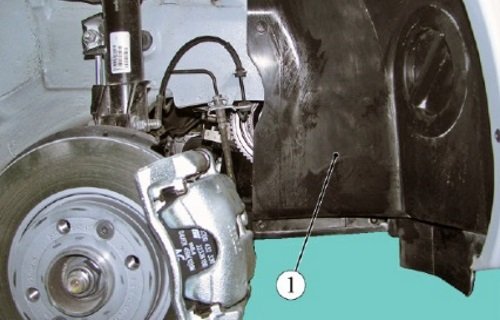

    2. Снять переднее правое колесо и подкрылок.
    3. Снять ремень генератора (ремень привода вспомогательных агрегатов).

    Снять переднюю верхнюю крышку ремня привода ГРМснять подкрылокснять ремень генератора

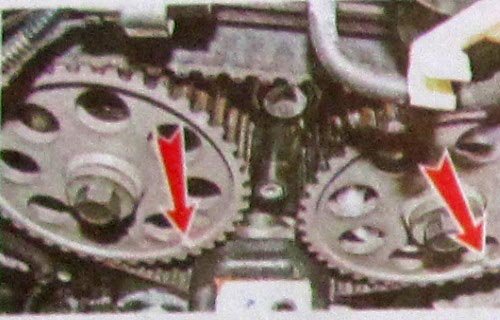

    1. Повернуть коленвал до совмещения меток на шкиве распредвала выпускных клапанов (торцевой ключ «на 17»)..
    2. ..и на шкиве распредвала впускных клапанов с метками на задней крышке ремня ГРМ. Это положение будет соответствовать положению коленвала ВМТ такта сжатия первого цилиндра.

    Повернуть коленвал до совмещения меток на шкиве распредвала выпускных клапанови на шкиве распредвала впускных клапанов с метками на задней крышке ремня ГРМ

    Предупреждение! Вращать ремень ГРМ за болты шкивов распредвалов не допускается.

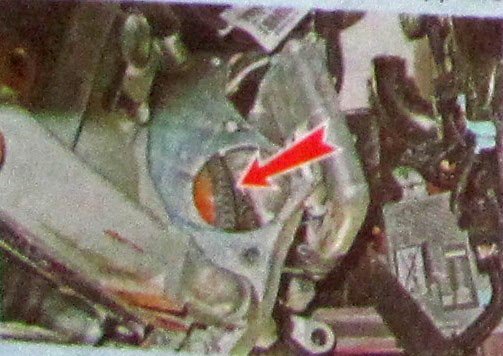

    1. Отвернуть болт крепления шкива коленвала (торцевой ключ «на 17» с удлинителем). Коленвал можно удерживать шлицевой отверткой за зубчатый венец маховика. Для этого необходимо отвернуть три винта и снять стартер. Болт шкива коленвала можно отвернуть, если помощник включит высшую передачу и нажмет педаль тормоза. Но при этом коленвал может немного повернуться. Поэтому необходимо повторно убедиться в совпадении всех меток.
    2. Снять шкив коленвала и ограничительную шайбу.
    3. Снять нижнюю переднюю крышку, вывернув один болт сверху и два снизу (шестигранный ключ «на 5»).

    Коленвал можно удерживать шлицевой отверткой за зубчатый венец маховикаСнять шкив коленвала и ограничительную шайбуСнять нижнюю переднюю крышку, вывернув один болт сверху и два снизу

    Совет. Чтобы во время снятия ремня ГРМ распредвалы не поворачивались под действием клапанных пружин, можно зафиксировать валы, установив между их шкивами специальный стопор.

    1. Ослабить натяжение ремня ГРМ, повернув болт крепления натяжного ролика на пол-оборота против часовой стрелки (ключ «на 15»).
    2. Снять ремень ГРМ со шкивов.

    Ослабить натяжение ремня ГРМ, повернув болт крепления натяжного роликаСнять ремень ГРМ со шкивов

    Как установить и натянуть ремень ГРМ

    На 1,8-литровом двигатели конструкторы не предусмотрели простого механизма фиксации коленвала при установке меток. Для этого сделана соответствующая оправка, которая фиксирует шестерню на коленвале через кронштейн датчика коленвала.

    Порядок установки:

    1. Прокладываем ремень в соответствии с рисунком. Убеждаемся, что метка на зубчатом шкиве коленвала расположена напротив прилива, выполненного на корпусе масляного насоса.
    2. Надеваем ремень на шкив распредвала впускных клапанов так, чтобы передняя ветвь ремня была натянута, а метки E и F совпали. Не давая ремню ослабнуть, надеваем его на шкив распредвала выпускных клапанов так, чтобы метки C и D совпадали.

    Прокладываем ремень в соответствии с рисункомНадеваем ремень на шкив распредвала впускных клапанов так, чтобы передняя ветвь ремня была натянута

    Как натянуть ремень ГРМ (для наглядности показано на снятом двигателе):

    1. Поворачиваем натяжитель (используем съемник для стопорных колец, установленный в пазы №1) в направлении стрелок до совмещения меток 2 на нем.
    2. Затягиваем болт крепления натяжного ролика моментом 33-41 Нм или 3,4-4,2 кгсм (ключ «на 15»).
    3. Если при этом один из распредвалов повернулся, то ослабляем затяжку ремня и переустанавливаем его, повернув неправильно установленный распредвал (допустимое несовпадение меток в пределах одного зуба шкива распредвала).
    4. Повернув коленвал на два оборота (за венец маховика или завернув в вал болт крепления шкива), убеждаемся по совпадению меток, что взаимное положение валов не нарушено. При необходимости совместив метки, повторяем установку ремня.
    5. Выполняем сборку остальных деталей в обратном порядке.

    Как натянуть ремень ГРМКак натянуть ремень ГРМ

    Замена ремня ГРМ без специального инструмента

    Способ можно использовать, если нет необходимости менять ролики.

    Порядок действий:

    1. Срезаем половину старого ремня ГРМ канцелярским ножом.
    2. Снимаем половину старого ремня ГРМ.
    3. Надеваем на шкивы коленвала новый ремень ГРМ.
    4. Разрезаем вторую половину старого ремня ГРМ и удаляем его.
    5. Новый ремень ГРМ натягиваем на шкивы коленвала до конца.

    Напомним, характеристики и отзывы о двигателя ВАЗ-21179 можно найти тут.
