Силовой агрегат (мотор с коробкой) подвешен на опорах, которые также называют подушки двигателя. Сильные вибрации, передаваемые от двигателя на кузов, свидетельствуют об износе этих резиновых деталей. Чтобы предотвратить появление этого негативного эффекта рекомендуется менять подушки двигателя по мере их износа.
В данной инструкции рассматривается замена опор двигателя ВАЗ 21129, ВАЗ 21179 и HR16, устанавливаемых на модели Лада Веста и XRAY.
Оценить состояние подушек можно визуально. Если резиновые элементы имеет разрывы, трещины или деформировались, значит, пора опоры заменить. Усталостные трещины в металлических элементах также являются признаком неисправности подушки двигателя.
Признаки усталых подушек двигателя:

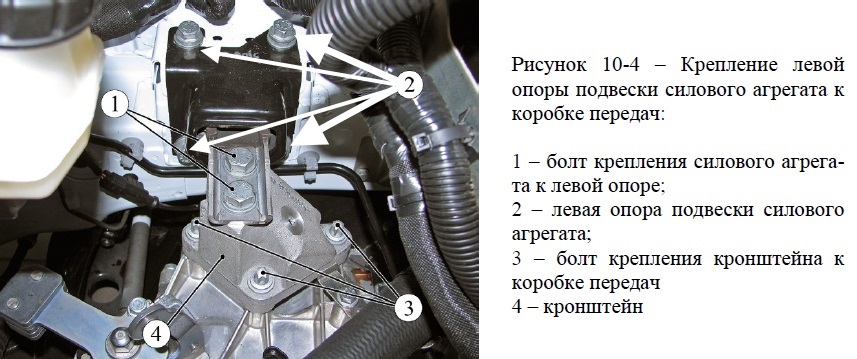

Левая опора прикреплена к лонжерону четырьмя болтами. Двумя болтами опора прикреплена к кронштейну коробки передач. Сам кронштейн закреплен на картере коробки передач тремя болтами. Доступ к левой подушке закрывает полка аккумулятора, защита картера двигателя и кронштейн воздушного фильтра, эти детали необходимо будет снять.
Установить под коробку передач домкрат и немного приподнять ее, разгружая левую опору. Затем:
Установка новой опоры производится в обратной последовательности. Болты (№1) затягиваем с моментов 90-120 Нм, а болты (№2) - 53-71 Нм.
Правая подушка прикреплена к лонжерону двумя болтами, и двумя болтами к двигателю. Снимаем брызговик двигателя и поднимаем правую сторону мотора, используя домкрат. Затем:
Установка в обратной последовательности, болты затягиваем моментов 53-71 Нм. Правая опора двигателя HR16 имеет иную конструкцию:
Для снижения колебаний силового агрегата, предотвращения появления стуков, а также уменьшения вибраций на кузов, снизу дополнительно установлена задняя опора. Проверить подушку можно покачивая ее в продольном и поперечном направлениях.
Снять защиту двигателя, а затем:
При установке затягиваем болты моментов 90-120 Нм.
Задняя опора двигателя H4M:
Где купить: в нашем интернет-магазине (категория Подушки ДВС Весты, Подушки ДВС XRAY).
Читайте на нашем сайте другие инструкции по ремонту и обслуживанию Лада Веста или XRAY.
