    Как снять дамп прошивки панели приборов Lada Vesta, Granta, Kalina

     25 апреля 2018  Лада.Онлайн    37 371    37

    Как снять дамп прошивки панели приборов Lada Vesta, Granta, Kalina

    Для активации индикации температуры наружного воздуха, температуры охлаждающей жидкости (для Lada Kalina и Granta) или круиз-контроля и ограничителя скорости (для Lada Vesta) прошивку комбинации приборов обновляют. Перед этим рекомендуется сделать резервную копию (бекап или дамп) штатной прошивки. Об этом далее..

    В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.

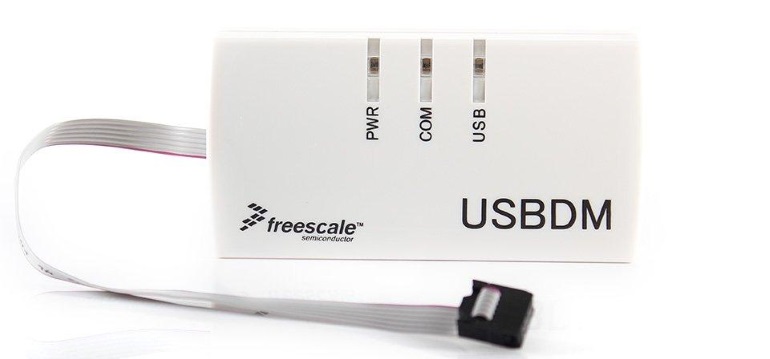

    Потребуется: программатор Usbdm OSBDM V4.95 (цена около 700 рублей, есть в каталоге товаров Aliexpress).

    программатор Usbdm OSBDM V4.95

    Чип, установленный в приборной панели Lada Vesta, Granta и Kalina одинаковый, поэтому процедура снятия дампа аналогичная. Разница лишь в способе подключения программатора к панели приборов:

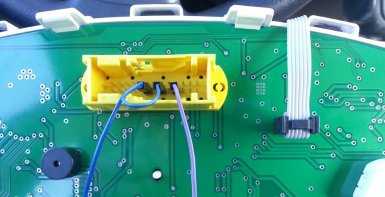

    • Для Lada Kalina/Granta: питание (9-14 В) на 19 и 21 контакты (можно без питания, для этого переставить перемычку под крышкой программатора на 3.3v), минус на 17 контакт. См. фото №1.

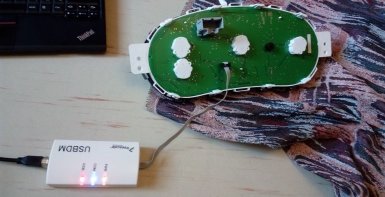

    • Для Lada Vesta: Подключить программатор к комбинации приборов, как показано на фото №2.

    подключения программатора к панели приборов Лада Гранта/Калинаподключения программатора к панели приборов Лада Веста

    На программаторе должны гореть все три светодиода.

    Установка/настройка необходимого ПО:

    1. Если на ПК ОС Windows 8 или 8.1 нужно отключить проверку подлинности драйверов перед установкой.
    2. Установить CodeWarrior Development Studio for S12(X) V5.1.
    3. Установить USBDM 4 10 6 200 Win.
    4. Установить Usbdm driver.

    Порядок снятия дампа:

    1. Запустить CodeWarrior Development Studio и выбрать «Создать новый проект».

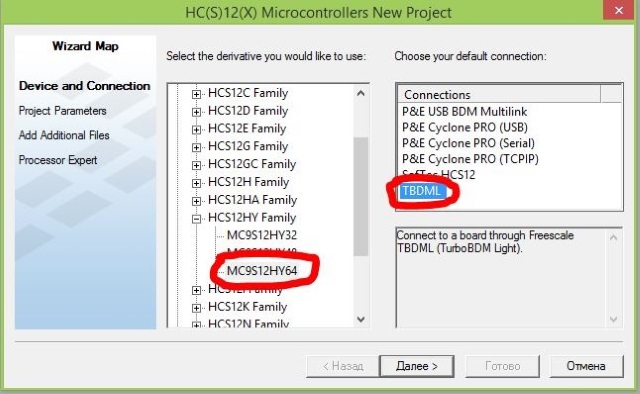

    2. Выбрать процессор MC9S12HY64 (для новой панели приборов Kalina/Granta с двумя окошками и навигацией выбрать MC9S12XHY256) и программатор TBDML.
    3. Установить галочку «Absolute Assembly», а затем «Готово».

    выбрать «Создать новый проект»Выбрать процессор и программаторУстановить галочку «Absolute Assembly»

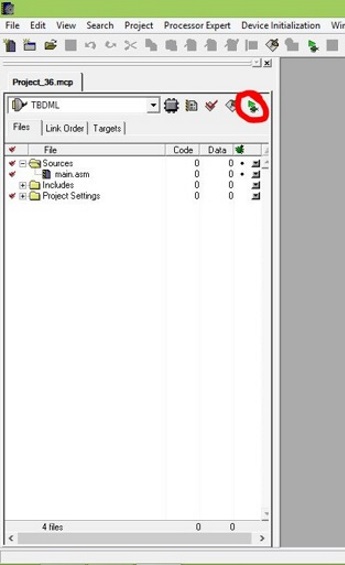

    1. В появившемся окне нажать «Debug».

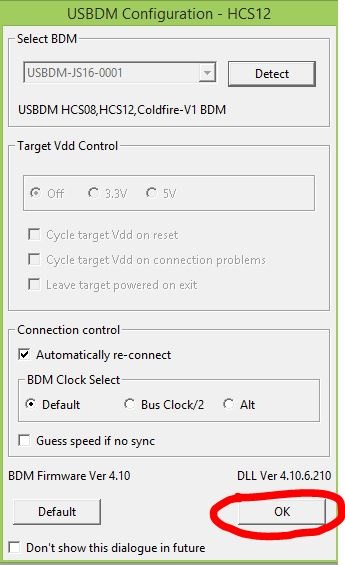

    2. В окне USBDM Configuration - HCS12 нажать «OK».

    В появившемся окне нажать «Debug»В окне USBDM Configuration - HCS12 нажать «OK».

    1. В окне Warning нажать «OK».
    2. В окне Loader Warning нажать «Abort».
    3. В окне Hi-Wave нажать «OK».

    В окне Warning нажать «OK»В окне Loader Warning нажать «Abort»В окне Hi-Wave нажать «OK»

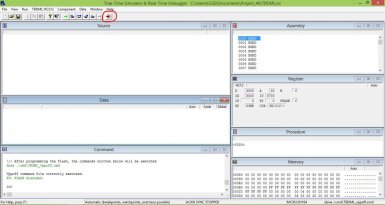

    1. В большом окне нажать на кнопку со стрелкой.

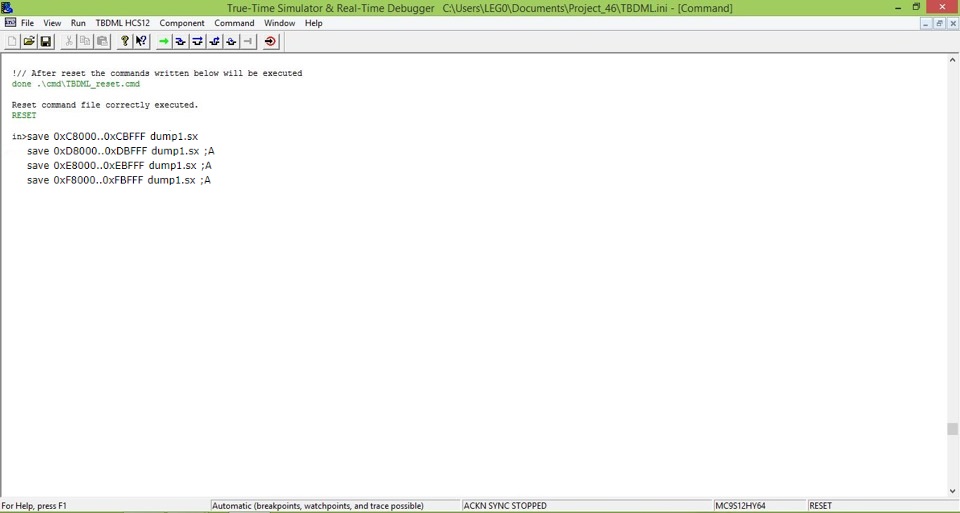

    2. Развернуть вкладку «Command» и в командной строке написать текст (представлен ниже) и нажать «Enter». После этого дамп (dump1.sx) сохранится в папку проекта (в мои документы).

    В большом окне нажать на кнопку со стрелкойв командной строке написать текст

    Для снятия дампа P-Flash (самой программы):
    SAVE 0xC8000..0xCBFFF dump1.sx
    SAVE 0xD8000..0xDBFFF dump1.sx ;A
    SAVE 0xE8000..0xEBFFF dump1.sx ;A
    SAVE 0xF8000..0xFBFFF dump1.sx ;A

    Для снятия дампа D-Flash (где хранится пробег, иммобилайзер и т.п.):
    SAVE 0x400..0x13FF DUMP.SX ;A)

    Перед прошивкой достаточно снять только дамп P-Flash. Дамп D-Flash снимают для корректировки пробега (одометра).

    Вы можете прислать свою прошивку щитка приборов Lada Vesta, Granta или Kalina через форму обратной связи, мы ее добавим в таблицу прошивок (см. прошивка панели Lada Vesta и прошивка панели Lada Granta/Kalina).

    Фото: MrRararai

    Ключевые слова: панель приборов лада веста | панель приборов лада гранта | панель приборов лада калина

    Поделиться в социальных сетях:

    Приходилось ли вам снимать дамп прошивки панели приборов на LADA?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

    1. Здравствуйте. Подскажите пожалуйста. Установил программу CodeWarrior for S12(X) V5.1, процесс установки прошел полностью и завершился пунктом установки автоматического обновления. Но ярлык запуска программы отсутствует, и в папке программных файлов нет ярлыка для запуска. Подскажите по какому пути запускается данная программа

      Нравится 0 Не нравится

    2. Здравствуйте подскажите пожалуйста при установке CodeWarrior Development Studio for S12(X) V5.1вылазит ошибка при установке.

      Error 2203.Процесс не может получить доступ к файлу,так как часть этого файла заблокирована другим процессом.

      Может кто сталкивался с этой проблемой ?

      Нравится 0 Не нравится

    3. С6 раза получилось снять нормальный дамп (ПП 219020-090)

      проблемы:

      1. Не подошел драйвер "Usbdm driver" на W10, нашел в инете
      2. Без питания ПП программа просила запитать приборку хотя перемычка стояла на "3v3". запитал как на фото заработало.
      3. В крайнем пункте, командной строке не писались все строки сразу, прочитав комментарий понял что нужно делать так: скопировали 1 строчку вставили в ком. строку нажали enter, потов 2 так же и т.д.
      Нравится +1 Не нравится

    4. вылетает окно ошибки HI-wawe no TBDML Interface found что делать?
      Нравится -1 Не нравится

      1. А интерфейс USBDM в списке присутствует?

        Нравится 0 Не нравится

      2. в каком списке? в диспетчере устройств присутствует

        Нравится 0 Не нравится

    5. как залить иммо с ключами с приборки с одним окном в приборку с 2 окнами ?

      Нравится 0 Не нравится

    6. добрый день, подскажите как  CodeWarrior Development при прописывании команд

      SAVE 0xC8000..0xCBFFF dump1.sx
      SAVE 0xD8000..0xDBFFF dump1.sx ;A
      SAVE 0xE8000..0xEBFFF dump1.sx ;A
      SAVE 0xF8000..0xFBFFF dump1.sx ;A

      сделать так чтоб они писались с новой строки? ведь при нажатии Enter в конце каждой строки формируется отдельный экспорт а не единый как должен .

      Нравится +1 Не нравится

    7. Здравствуйте. Может ли кто сделать дамп с пробегом. Гранта прошивка 047.

      При прошивке случайно удалил пробег.

      Нравится 0 Не нравится

      1. Можно самому восстановить. После удаления подключить к сети 12В. После инициализации приборки, считать дамп с нулевым пробегом, откорректировать пробег и загрузить обратно. В машине переобучить ключи, т.к. иммо удалили.

        Нравится 0 Не нравится

      2. После удаления иммо в комбинации приборов, отключили иммо в ЭБУ т.к нету обучающего ключа. Теперь при запуске машины автозапуском срабатывает штатная сигнализация. Что может быть не так?

        Нравится 0 Не нравится

    8. Добрый день у кого есть дамп на приборную панель гранта 2190-3801010-00 ПО40 в формате SX , или как из BIN формата перевести в SX.Всех за ранее благодарю.

      Нравится 0 Не нравится

    9. Здравствуйте! Для снятия дампа D-Flash достаточно прописать только одну строчку?

      Нравится 0 Не нравится

    10. Добрый вечер. Никто не пробовал править пробег на Весте? Как я знаю щиток синхронизируется с блоком АБС, как то можно отключит синхронизацию чтобы измененный пробег остался? Iprog или MD Flesher пока нет

      Нравится 0 Не нравится

    11. Всем привет. Скиньте прошивку на панель 101019 ПО34, пожалуйста.

      Нравится 0 Не нравится
    12. Всем здравия желаю. Подскажите пожалуйста куда сохраняется этот дамп?
      Нравится 0 Не нравится
      1. Смотрите п.3 инструкции (скриншот 3), где указано место на диске. Пользователь может изменить директорию.
        Нравится 0 Не нравится
    13. у меня абсолют асамблей галочку нельзя поставить,почему то.
      Нравится 0 Не нравится
      1. надо убрать галочку с "C"
        Нравится 0 Не нравится
    14. Pronya 1 мая 2020 17:27
      как сохранить копию имеющейся прошивки,перед установкой другой?это и есть снятие дампа?
      Нравится 0 Не нравится
    15. Sergei L. 27 марта 2020 19:54

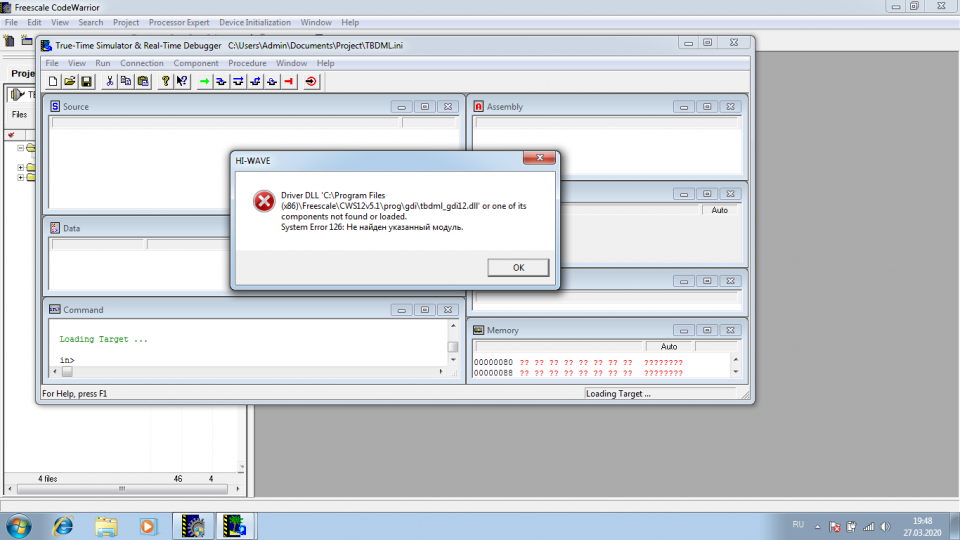

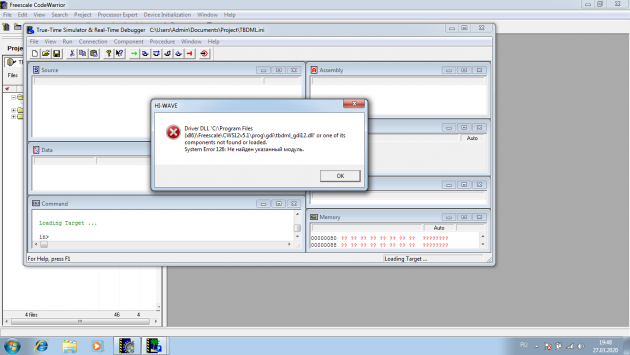

      Добрый вечер! Подскажите в чем может быть проблема , при снятии дампа выскакивает ошибка ! Прошилась легко, но дамп снять не получилось (
      Нравится 0 Не нравится
      1. KUf 30 марта 2020 18:13
        Такая же ошибка вылезает, что делать?
        Нравится 0 Не нравится
      2. Pronya 1 мая 2020 17:32
        есть решение?у меня тоже самое.
        Нравится 0 Не нравится
      3. Yaneche 1 мая 2021 21:38
        работает только на 32х битных Windows https://community.nxp.com/t5/CodeWarrior-Development-Tools/tbdml-gdi12-dll-not-loaded/m-p/477451
        Нравится 0 Не нравится
    16. venikovich 9 сентября 2019 16:03
      А как наоборот восстановить дамп: последовательность действий, команды?
      Нравится +5 Не нравится
      1. venikovich 10 сентября 2019 10:12
        Въехал, нужно usbdm -м обратно прошить как обычно
        Нравится +1 Не нравится
    17. Ердос Жунисханов 28 февраля 2019 14:37
      Что написано на этих строках когда прочитал дамп пробега и иммо
      Нравится +2 Не нравится
    18. ера
      ера
      26 января 2019 12:36
      салам. А как правильно подлючить бдм программатор на щиток приборов приора 2?
      Нравится +2 Не нравится
      1. Дъявол 666 1 ноября 2022 09:43

        Не активна ссылка

        Нравится 0 Не нравится
