- Активация подсветки при ДХО.
- Активация круиз контроля и ограничителя скорости.
- Активация подсветки при ДХО.
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Активация круиз контроля и ограничителя скорости.
- Отключение сигнализатора не пристегнутого ремня.
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Отключение сигнализатора не пристегнутого ремня.
- Отображение РЕАЛЬНОЙ температуры двигателя.
- Отключение сигнализатора не пристегнутого ремня.
- Программатор Usbdm OSBDM V4.95 (цена около 700 рублей, есть в каталоге товаров Aliexpress).
- Установить драйвер и программу, идущую в комплекте с программатором, на ПК (HCS12 Programmer и USBDM driver X86 или X64).
- Снять приборную панель и демонтировать заднюю крышку (отклеить пломбу, нагревая феном).
- Открыть корпус программатора и переставить jumper в значение 3.3V (при таком положении нет необходимости подключать внешние питание).

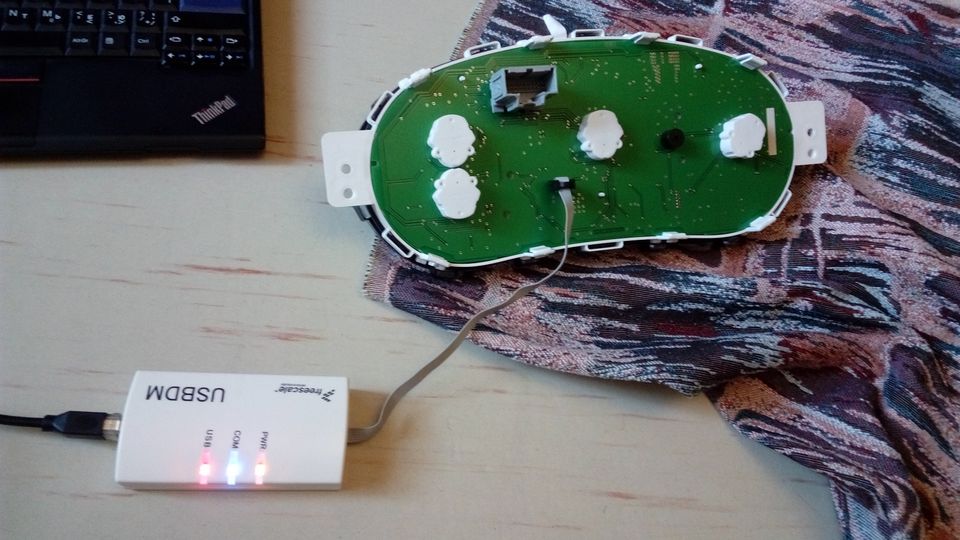

- Подключить программатор к комбинации приборов и компьютеру (см. фото).
- Запустить на ПК программу HCS12 Programmer и нажать на кнопку «Detect».
- Перейти на вкладку «Target». Выбрать прошивку (в пути к файлу кириллицы быть не должно), поставить галочку «Auto Reload». Нажать на кнопку «Detect Chip». Программатор определит чип автоматически (в данном случае чип был выбран не верный, пришлось выбрать верный вручную, как на фото). В секции «Security» установить «Unsecure».
- Перейти во вкладку «Advanced», установить галочку «Enable», заменить E на F.
- Перейти во вкладку «Target», в разделе «Device Operations» выбрать «EraseSelective». Это значит, что заменится только прошивка, но все данные о иммобилайзере и пробеге сохранятся). С «EraseMass» не экспериментировали.
- Нажать на кнопку «Program Flash», начнется процесс прошивки, которая завершится через несколько секунд. Программа предложит подключить следующую панель приборов (нажимаем НЕТ). Отключаем программатор и устанавливаем комбинацию приборов на автомобиль.
- как сделать реальное отображение температуры двигателя
- как изменить подсветку щитка приборов
- как покрасить колодцы панели приборов
Как прошить комбинацию приборов на Lada Vesta своими руками
24 апреля 2018 Лада.Онлайн 119 705 380
На первых автомобилях Lada Vesta панель приборов не имела подсветки в дневное время, из-за чего чтение показаний при ярком свете было затруднительным. Кроме этого, после самостоятельной установки круиз-контроля, на панели будет отсутствовать соответствующая индикация. Исправить все эти недочеты можно при помощи обновления прошивки приборной панели.
Список прошивок для панели приборов
Вы можете прислать свою прошивку щитка приборов Весты через форму обратной связи, мы ее добавим в таблицу. Помощь уже оказали val9001tlt и RUPARADOX.
| Версия ПО | Тип КП | КПП | Формат SX | Формат BIN | Примечание |
|---|---|---|---|---|---|
| 026 | с/о (8450007022) | МКПП |
Круиз-контроль, реальная температура ОЖ, без автоподсветки. Прислал auto56pro |
||
| АМТ | |||||
| 028 | МКПП |
— Индикация КК и ОС |
|||
| АМТ | |||||
| 035 | МКПП | — Автоподсветка — Круиз-контроль — Реальная температура прислал auto56pro |
|||
| 036 | МКПП | — Подсветка КП в режиме ДХО — Отображение реальной температуры ДВС |
|||
| 011 | н/о (оранж 8450030825) | ||||
| 019 | МКПП | — Индикация КК и ОС — Два режима подсветки КП. Яркая подсветка в режиме ДХО. В режиме габариты, ближний/дальний свет подсветка слегка приглушена — Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105° |
|||
| 022 |
Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105° |
||||
| 027 | МКПП | — Индикация КК и ОС — Подсветка КП в режиме ДХО — Отображение температуры ДВС всегда 90° в пределах температуры ДВС 55° — 105° |
|||
| 604 | 8450033767 | МКПП | Веста 2019 (Прислал DNStr) — Индикация КК и ОС — Температура ДВС реальная |
||
| 126 |
8450032207 |
МКПП |
без VIN (затёрт FF, нужно прописать самому). защита от чтения через USBDM |
||
| 226 |
8450032556 |
защита от чтения через USBDM | |||
| 301 |
8450032268 |
||||
| 501 |
8450032284 |
Внимание! Прошивка должна устанавливаться только на ту панель приборов, для которой она предназначена. То есть прошивка от старой панели для новой не подойдет и наоборот. VIN номер в прошивках затерт.
Определить, какая версия ПО на вашей панели приборов можно по этой инструкции
Что можно изменить в прошивке
Для панелей с белыми шкалами 8450007022, ПО - 26, 28, 35, 36:
Для панелей с оранжевыми шкалами 8450030825, ПО - 11, 19, 22, 27:

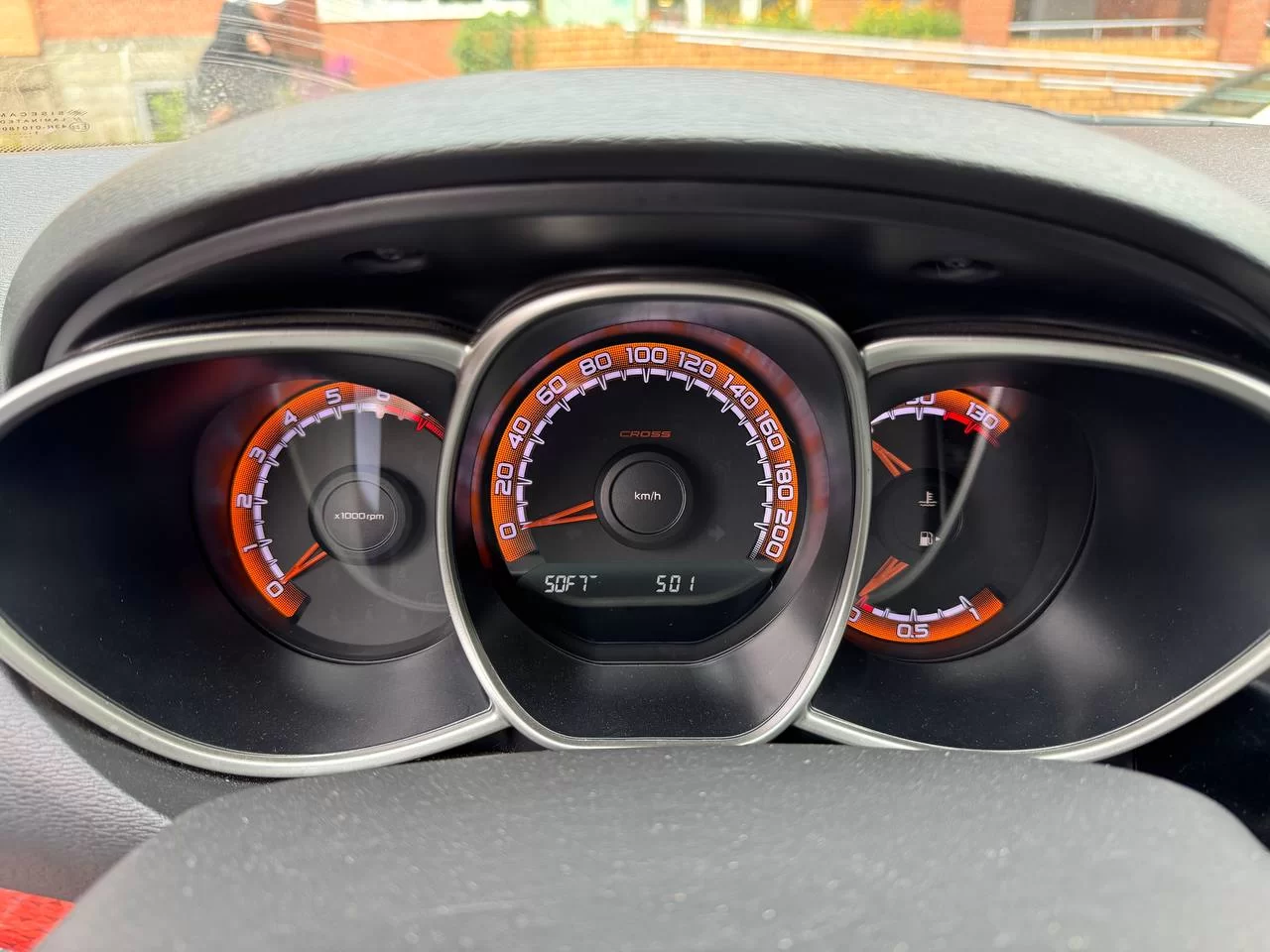

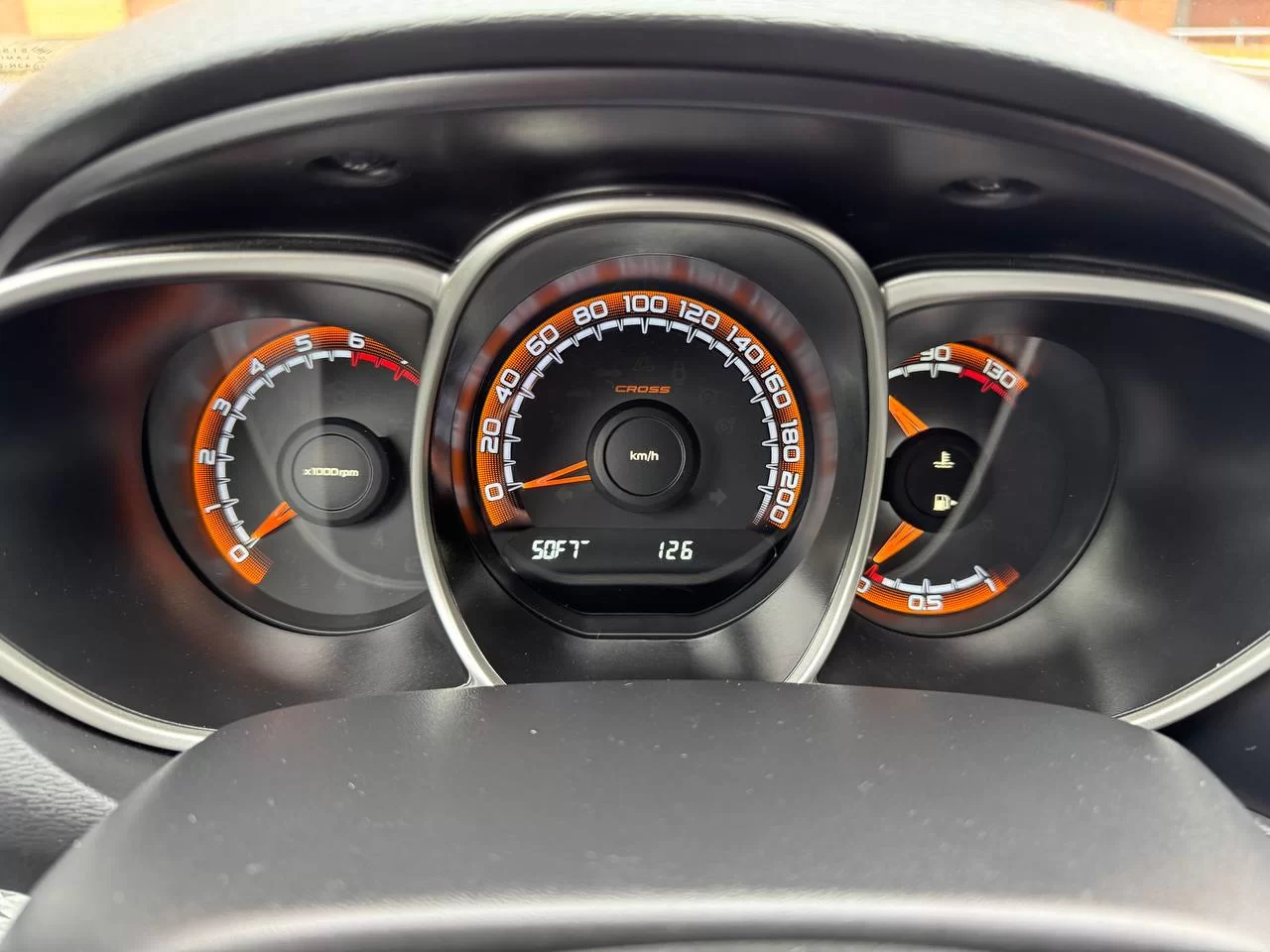

Для LADA VESTA CROSS с панелями 8450032207, ПО - 126; 8450032268, ПО - 301; 8450032284, ПО - 501:
Для LADA VESTA SPORT с панелью 8450032556, ПО - 226:
Прошивка приборной панели
В процессе прошивки комбинация приборов может выйти из строя, автор статьи ответственности не несет. Кроме этого, разбирая щиток приборов вы теряете гарантию.
Перед началом действия рекомендуется сделать резервную копию штатной прошивки.
Потребуется:
Проверенные программаторы для прошивки панели приборов:
Программатор с которым не получилось прошить панель приборов:

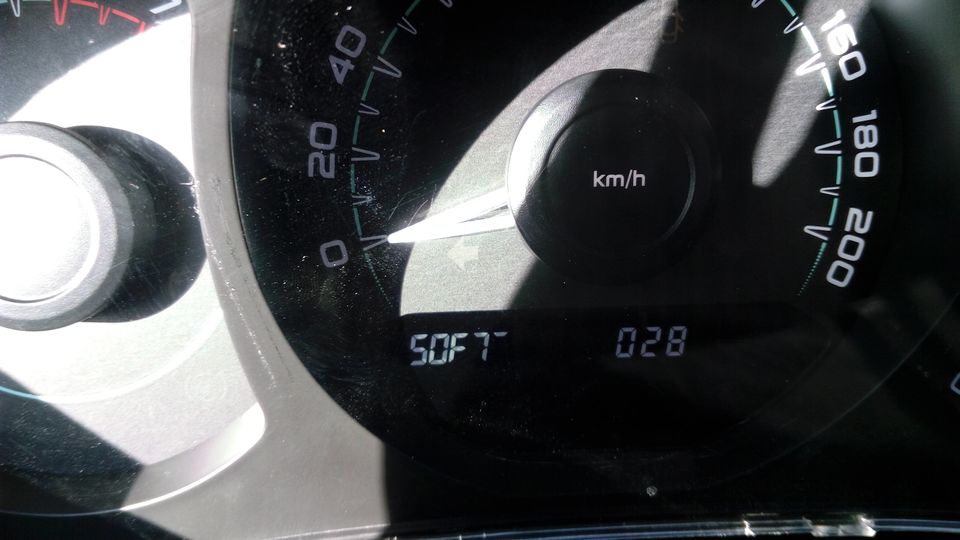

До прошивки версия ПО панели приборов была 0.26
Порядок действий:
Вы можете воспользоваться услугой по обновлению прошивки комбинации приборов Весты.
