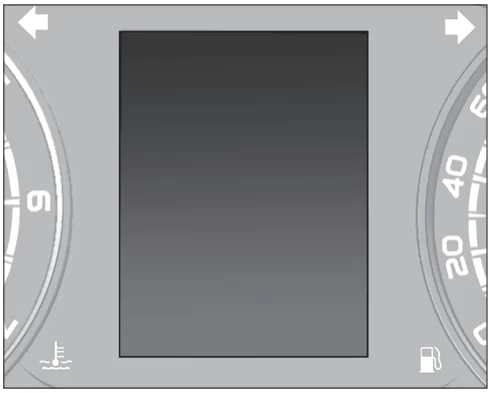

- текущее время;
- температура наружного воздуха;
- указатель температуры охлаждающей жидкости в системе охлаждения двигателя;
- данные бортового компьютера;
- предупреждающие сообщения;
- индикатор необходимости переключения передач механической трансмиссии – «Подсказчик переключения передач» (в вариантном исполнении);
- положение рычага автоматической трансмиссии (в вариантном исполнении);
- положение переключателя системы LADA RIDE SELECT (в вариантном исполнении). См. раздел «Система электронного контроля устойчивости»;
- состояние боковых дверей, капота, двери/крышки багажника;
- указатель уровня топлива в топливном баке.
Описание индикаторов комбинации приборов Lada Vesta NG
18 июля 2023 Лада.Онлайн 20 721 2

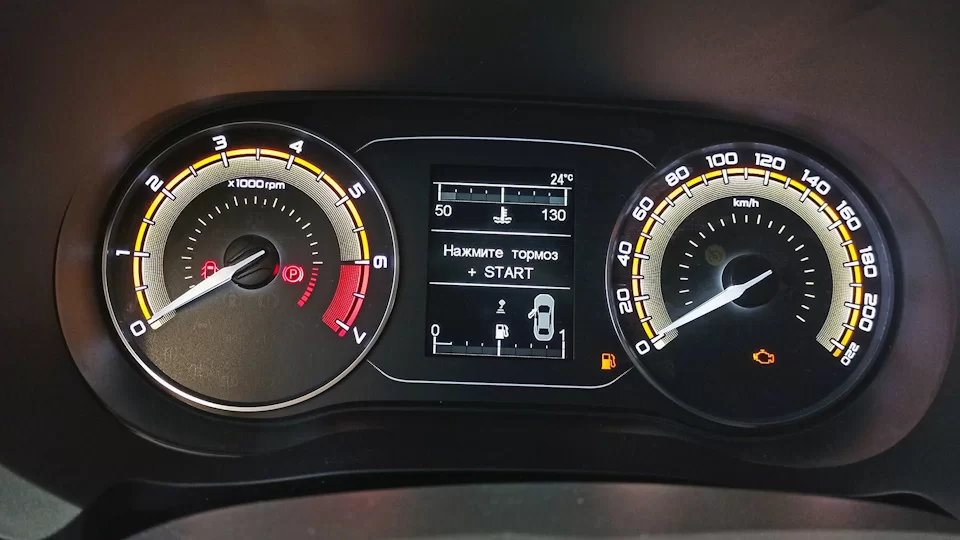

На комплектации начального/среднего уровня оснащения Lada Vesta NG (новое поколение, New Generation) с завода устанавливают стрелочную комбинацию приборов в центральной части которой находится информационный дисплей. Расшифровка всех индикаторов нового щитка приборов описана в руководстве по эксплуатации.

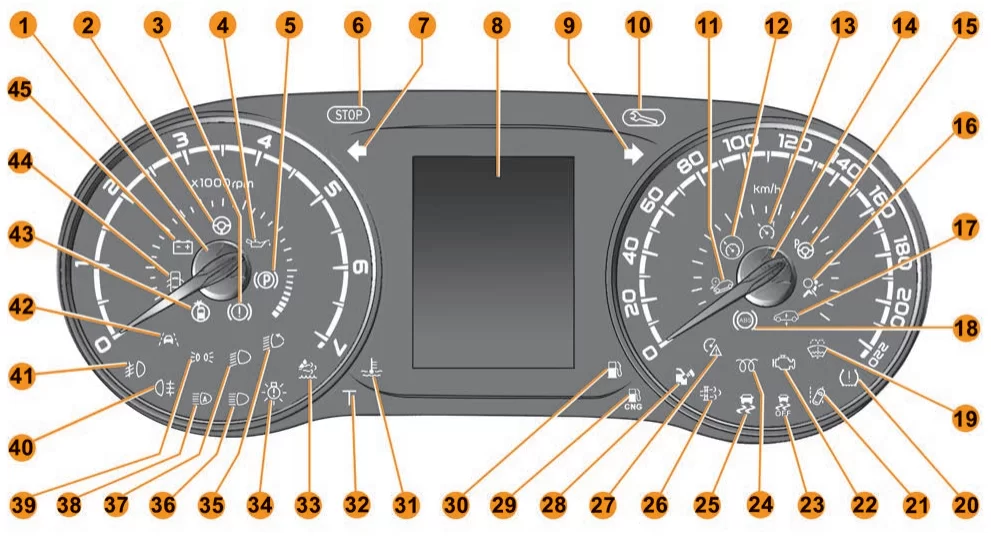

1 – стрелка тахометра. Показывает частоту вращения коленчатого вала двигателя (х1000 мин-1). Чтобы узнать число оборотов двигателя в минуту, нужно умножить число, на которое показывает стрелка на 1000. Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программно-электронной системой управления двигателя.
2 – сигнализатор неисправности рулевого управления. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует о неисправности рулевого управления.
ПРЕДУПРЕЖДЕНИЕ! Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности. Доставку автомобиля к дилеру LADA осуществляйте эвакуатором.
3 – сигнализатор неисправности тормозной системы. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует о неисправности тормозной системы (например: низкий уровень тормозной жидкости в бачке гидропривода тормозов, отказ системы распределения тормозных сил и т. д.).
ПРЕДУПРЕЖДЕНИЕ! Запрещается эксплуатация автомобиля при горящем сигнализаторе. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и проверьте уровень тормозной жидкости в бачке гидропривода тормозов (см. подраздел «Уровень рабочей жидкости в тормозной системе» в разделе «Обслуживание автомобиля»). Обратитесь к дилеру LADA для устранения неисправности. Доставку автомобиля к дилеру LADA осуществляйте эвакуатором.
4 – сигнализатор аварийного давления моторного масла. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует об опасном падении давления масла в системах двигателя.
ВНИМАНИЕ! Эксплуатация автомобиля при горящем сигнализаторе может привести к серьезным повреждениям и выходу двигателя из строя. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и проверьте уровень масла в двигателе (см. подраздел «Уровень масла в двигателе» в разделе «Обслуживание автомобиля»). Обратитесь к дилеру LADA для устранения неисправности.
5 – сигнализатор включения стояночного тормоза. См. подраздел «Рычаг стояночного тормоза».
6 – сигнализатор экстренной остановки автомобиля. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор загорается совместно с другими сигнализаторами и не гаснет после пуска двигателя или загорается во время движения автомобиля одновременно со звуковым сигналом, это означает запрет движения автомобиля в целях безопасности.
ВНИМАНИЕ! Запрещается эксплуатация автомобиля при горящем сигнализаторе. Если сигнализатор загорелся во время движения автомобиля, остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности.
7 – сигнализатор указателей левого поворота. Загорается в прерывистом режиме при включении указателей левого поворота, а также при включении аварийной сигнализации.
8 – информационный дисплей комбинации приборов. См. подраздел «Информационный дисплей».
9 – сигнализатор указателей правого поворота. Загорается в прерывистом режиме при включении указателей правого поворота, а также при включении аварийной сигнализации.
10 – сигнализатор необходимости сервисного обслуживания. См. подраздел «Бортовой компьютер».
11 – резерв. Не используется.
12 – индикатор регулятора скорости. См. подразделы «Функции «Круиз-контроль» и «Ограничитель скорости» в разделе «Эксплуатация автомобиля».
13 – индикатор «Круиз-контроль» и «Ограничитель скорости». См. подразделы «Функции «Круиз-контроль» и «Ограничитель скорости» в разделе «Эксплуатация автомобиля».
14 – стрелка спидометра. Показывает скорость движения автомобиля в км/ч.
Примечание. При движении на высоких скоростях спидометр в комбинации приборов может показывать скорость, немного превышающую значение скорости режима навигации мультимедийной системы (это законодательное требование, не является неисправностью, реальная скорость движения близка к значению режима навигации).
15 – резерв. Не используется.
16 – сигнализатор неисправности подушек безопасности. Загорается при включении зажигания (режим «самотестирования»). При исправных надувных подушках безопасности он погаснет примерно через несколько секунд после включения зажигания. Если он не загорается, не гаснет или загорается во время движения автомобиля, это указывает на неисправность подушек безопасности.
ПРЕДУПРЕЖДЕНИЕ! При возникновении аварийной ситуации подушки безопасности могут не сработать. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности.
17 – резерв. Не используется.
18 – сигнализатор антиблокировочной системы тормозов. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это свидетельствует о неисправности антиблокировочной системы.
ПРЕДУПРЕЖДЕНИЕ! В таком случае тормозная система работает как на автомобиле, не оснащенном антиблокировочной системой тормозов. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности.
19 – резерв. Не используется.
20 – резерв. Не используется.
21 – резерв. Не используется.
22 – сигнализатор «Неисправность двигателя». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля, это указывает на наличие неисправности в системе управления двигателем, требующей обязательного устранения.
ВНИМАНИЕ! Эксплуатация автомобиля с горящим или мигающим сигнализатором «Проверьте двигатель» может привести к выходу из строя системы управления двигателем, увеличению расхода топлива и ухудшению динамичности автомобиля. Обратитесь к дилеру LADA для устранения неисправности.
23 – сигнализатор отключения системы электронной курсовой устойчивости. См. подраздел «Система электронной курсовой устойчивости» в разделе «Эксплуатация автомобиля».
24 – резерв. Не используется.
25 – сигнализатор неисправности системы электронной курсовой устойчивости. Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Мигание сигнализатора во время движения автомобиля свидетельствует о срабатывании системы электронной курсовой устойчивости. См. подраздел «Система электронной курсовой устойчивости» в разделе «Эксплуатация автомобиля».
ПРЕДУПРЕЖДЕНИЕ! Если сигнализатор не гаснет после пуска двигателя или загорается постоянным светом во время движения автомобиля, это свидетельствует о неисправности системы электронной курсовой устойчивости. Необходимо как можно скорее обратиться к дилеру LADA для устранения неисправности.
26 – резерв. Не используется.
27 – индикатор «Превышение скорости» (в вариантном исполнении).
28 – резерв. Не используется.
29 – сигнализатор низкого уровня метана в газовом баллоне. Загорается при включении зажигания примерно через две секунды и затем гаснет (режим «самотестирования»). См. дополнение к руководству по эксплуатации LADA Vesta CNG.
30 – сигнализатор низкого уровня бензина в топливном баке. Загорается при включении зажигания примерно через две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя или загорается во время движения автомобиля одновременно со звуковым сигналом, это указывает на низкий уровень топлива в баке. Необходимо произвести дозаправку во избежание перебоев в работе двигателя. С момента первого загорания сигнализатора Вы сможете проехать около 50 км.
ПРЕДУПРЕЖДЕНИЕ! Никогда не допускайте полной выработки топлива. Это может привести к аварийной ситуации на дороге по причине неожиданной для других участников движения остановки Вашего автомобиля.
31 – сигнализатор перегрева охлаждающей жидкости. Загорается при включении зажигания и затем гаснет (режим «самотестирования»). Если сигнализатор загорается во время движения автомобиля, это свидетельствует о превышении рабочего диапазона температуры охлаждающей жидкости.
ВНИМАНИЕ! Продолжительное движение с горящим сигнализатором может привести к выходу двигателя из строя в результате перегрева. Остановитесь как можно скорее с соблюдением ПДД и дайте двигателю поработать несколько минут на холостом ходу. Если сигнализатор не гаснет, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности.
32 – резерв. Не используется.
33 – резерв. Не используется.
34 – резерв. Не используется.
35 – резерв. Не используется.
36 – контрольный сигнал включения дальнего света фар. Загорается при включении дальнего света фар. См. подраздел «Подрулевой переключатель».
37 – контрольный сигнал включения ближнего света фар. Загорается при включении ближнего света фар. См. подраздел «Подрулевой переключатель».
ВНИМАНИЕ! Мигающий контрольный сигнал включения ближнего света фар информирует водителя о неисправности блокфар. Необходимо обратиться к дилеру LADA.
38 – резерв. Не используется.
39 – контрольный сигнал включения габаритных огней. Загорается при включении габаритных огней. См. подраздел «Подрулевой переключатель».
40 – контрольный сигнал включения задних противотуманных фонарей. Загорается при включении задних противотуманных фонарей. См. подраздел «Подрулевой переключатель».
41 – контрольный сигнал включения передних противотуманных фар. Загорается при включении передних противотуманных фар. См. подраздел «Подрулевой переключатель».
42 – резерв. Не используется.
43 – резерв. Не используется.
44 – сигнализатор «Незакрытые двери». Загорается при включении зажигания примерно на две секунды и затем гаснет (режим «самотестирования»). Если сигнализатор не гаснет после пуска двигателя, это указывает на незакрытые или неплотно закрытые двери автомобиля.
ПРЕДУПРЕЖДЕНИЕ! При загорании этого сигнализатора запрещается начинать движение автомобиля.
45 – сигнализатор разряда аккумуляторной батареи. Загорается при включении зажигания (режим «самотестирования»). Загорание сигнализатора при работающем двигателе означает нарушение нормальной работы системы электропитания автомобиля и указывает на неисправность системы зарядки аккумулятора, слабое натяжение/обрыв ремня привода генератора или неисправность самого генератора.
ВНИМАНИЕ! Остановитесь с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности.
Информационный дисплей
На информационном дисплее комбинации приборов отображается следующая информация:

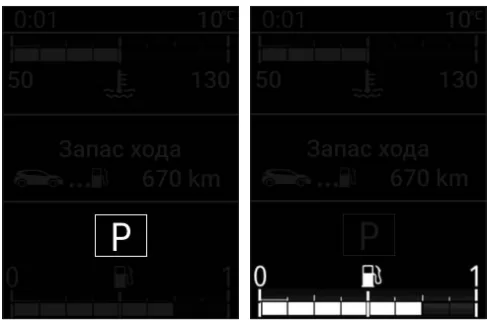

Положение рычага автоматической трансмиссии. показан вариант отображения информации о положении рычага автоматической трансмиссии. Более подробную информацию см. в разделе «Рычаг переключения передач».
Указатель уровня топлива в топливном баке. Показан вариант отображения указателя уровня топлива в топливном баке.
Число прямоугольных делений указывает на уровень топлива. При минимальном уровне топлива прямоугольные деления гаснут и в комбинации приборов загорается сигнализатор низкого уровня топлива.
Читайте также: Описание цифровой комбинации приборов Lada Vesta NG
