Как снять салонное зеркало заднего вида на Lada Vesta, XRAY и Largus FL

На автомобилях Lada Vesta, XRAY и Largus FL используется однотипное салонное зеркало. В зависимости от комплектации оно может выглядеть по разному. В ходе ремонта или доработок автомобиля зеркало салона приходится снимать. Как это сделать своими руками рассказывается в технологической инструкции завода.

Варианты комплектации автомобиля предусматривают установку простого ветрового
стекла и электрообогреваемого ветрового стекла с датчиком дождя. В зависимости от установленного ветрового стекла, устанавливается и соответствующее внутреннее зеркало заднего вида, рисунок 15-1.

Рисунок 15-1 – Зеркало заднего вида внутреннее: А – зеркало заднего вида для стекла без электрообогрева и датчика дождя; Б – зеркало заднего вида для стекла с электрообогревом и датчиком дождя

Снятие

Установить автомобиль на рабочее место и затормозить его стояночным тормозом.

Открыть капот и отсоединить клемму провода “массы” от аккумуляторной батареи (ключ гаечный 10).

Зеркало заднего вида простого ветрового стекла:

Снять зеркало 2, рисунок 15-2, приложив к задней части кронштейна 1 зеркала
сдвигающее усилие вдоль стекла, направленное к верхней кромке стекла.

Рисунок 15-2 – Снятие зеркала заднего вида: 1 – кронштейн зеркала; 2 – зеркало

Зеркало заднего вида электрообогреваемого ветрового стекла с датчиком дождя:

В стык между верхней 2, рисунок 15-3, и нижней 3 облицовками зеркала 4 вставить приспособление и отжимающими движениями отсоединить верхнюю облицовку от нижней, снять верхнюю облицовку (приспособление для демонтажа пластиковых и декоративных элементов кузова или отвертка плоская).

Рисунок 15-3 – Снятие верхней облицовки зеркала заднего вида: 1 – приспособление для демонтажа пластиковых и декоративных элементов кузова; 2 – облицовка зеркала верхняя; 3 – облицовка зеркала нижняя; 4 – зеркало

Снять нижнюю облицовку 1, рисунок 15-4, с кронштейна 2 зеркала 3, сдвинув ее вниз вдоль стекла, для выхода фиксаторов облицовки из держателей на кронштейне.

Рисунок 15-4 – Снятие нижней облицовки зеркала заднего вида: 1 – облицовка зеркала нижняя; 2 – кронштейн зеркала; 3 – зеркало

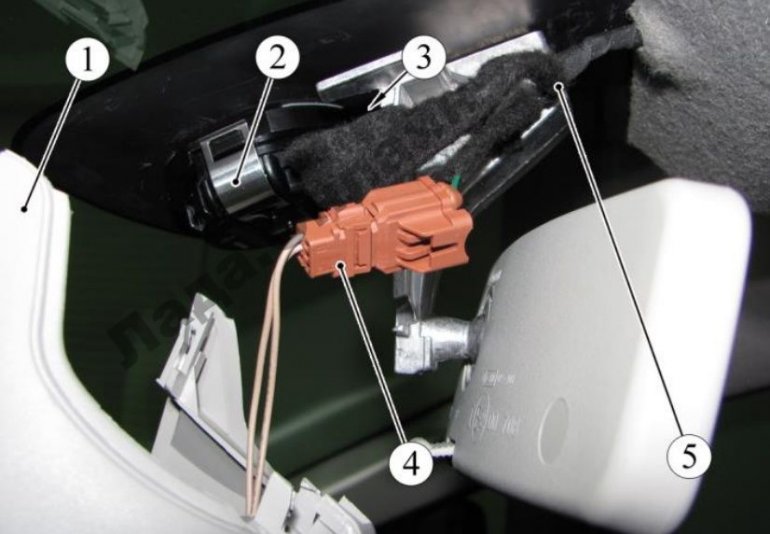

Отсоединить колодку 4, рисунок 15-5, датчика температуры от колодки жгута 5 проводов.

Отсоединить от датчика 2 дождя колодку 3 жгута проводов.

Рисунок 15-5 – Электрические соединения датчиков: 1 – облицовка зеркала нижняя; 2 – датчик дождя; 3 – колодка жгута проводов датчика
дождя; 4 – колодка датчика температуры салона; 5 – жгут проводов

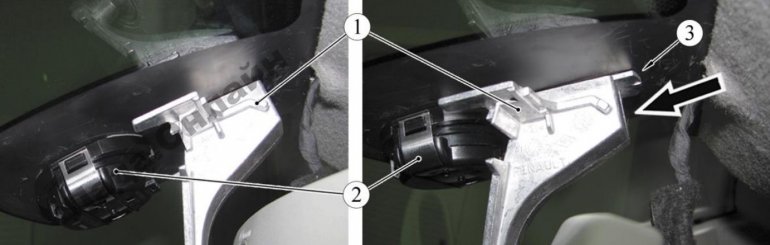

Снять зеркало, приложив к передней части кронштейна 1, рисунок 15-6, зеркала сдвигающее усилие, направленное вдоль стекла к нижней его кромке.

Рисунок 15-6 – Снятие зеркала заднего вида: 1 – кронштейн зеркала; 2 – датчик дождя; 3 – пластина крепления зеркала

Установка

Установку зеркала производить в порядке обратном снятию.
