    Как установить климат-контроль вместо кондиционера на Lada Vesta

     23 июля 2018  Лада.Онлайн    103 063    17

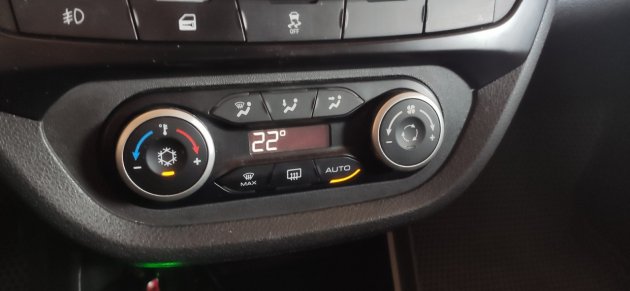

    Как установить климат-контроль вместо кондиционера на Lada Vesta

    В настоящее время опция «климат-контроль» есть только в комплектациях «Luxe» и «Exclusive». Более простые версии Lada Vesta (Comfort и Classic Start) комплектуются кондиционером. А вы знали, что кондиционер можно заменить на климат-контроль своими руками? Разбираемся, как это сделать и что для этого нужно.

    Подобную доработку сделал roshamboN7rus и Raiven-Tumen.

    Основные отличия между опциями «кондиционер» и «климат-контроль»:

    • На автомобиле с климат-контролем кондиционер включается через CAN-шину (с опцией «кондиционер» - через отдельный провод, идущий в ЭБУ);
    • На автомобиле с климат-контролем обогревы стекол и зеркал включаются через CAN-шину;
    • На автомобиле с климат-контролем присутствуют два дополнительных термодатчика: температура салона и температура испарителя;
    • На автомобиле с климат-контролем управление температурой и заслонками сервоприводов управляет отдельный контроллер.

    Внимание! После установки климат-контроля нужно будет «прописать» его в ЦБКЭ либо доработать блок управления климатом (припаять кусок провода, см. фото ниже), в противном случае не будут работать обогревы стекол. Это происходит из-за разных типов сигналов. На простом кондиционере используется аналоговое управление, а на климат-контроле — цифровое, через CAN-шину.

    Потребуется:

    1. Датчик температуры салона (артикул 277200005R);
    2. Датчик температуры воздуха (испарителя), Valeo N100468L (277230128R);
    3. Панель управления климатом (8450007074);
    4. Контроллер автоматического управления климатом (8450008027). Потребуется его прошивка (адаптация), хотя и без них работает - проверено;
    5. Разъемы, 2 шт по 40 пинов (AMP 1379671), 1 шт. на 12 пинов (1898005460AS), фирмы TE Connectivity и сами пины

    Вместо пунктов №1, 2 и 5 рекомендуем купить готовый жгут проводки с двумя датчиками в комплекте.

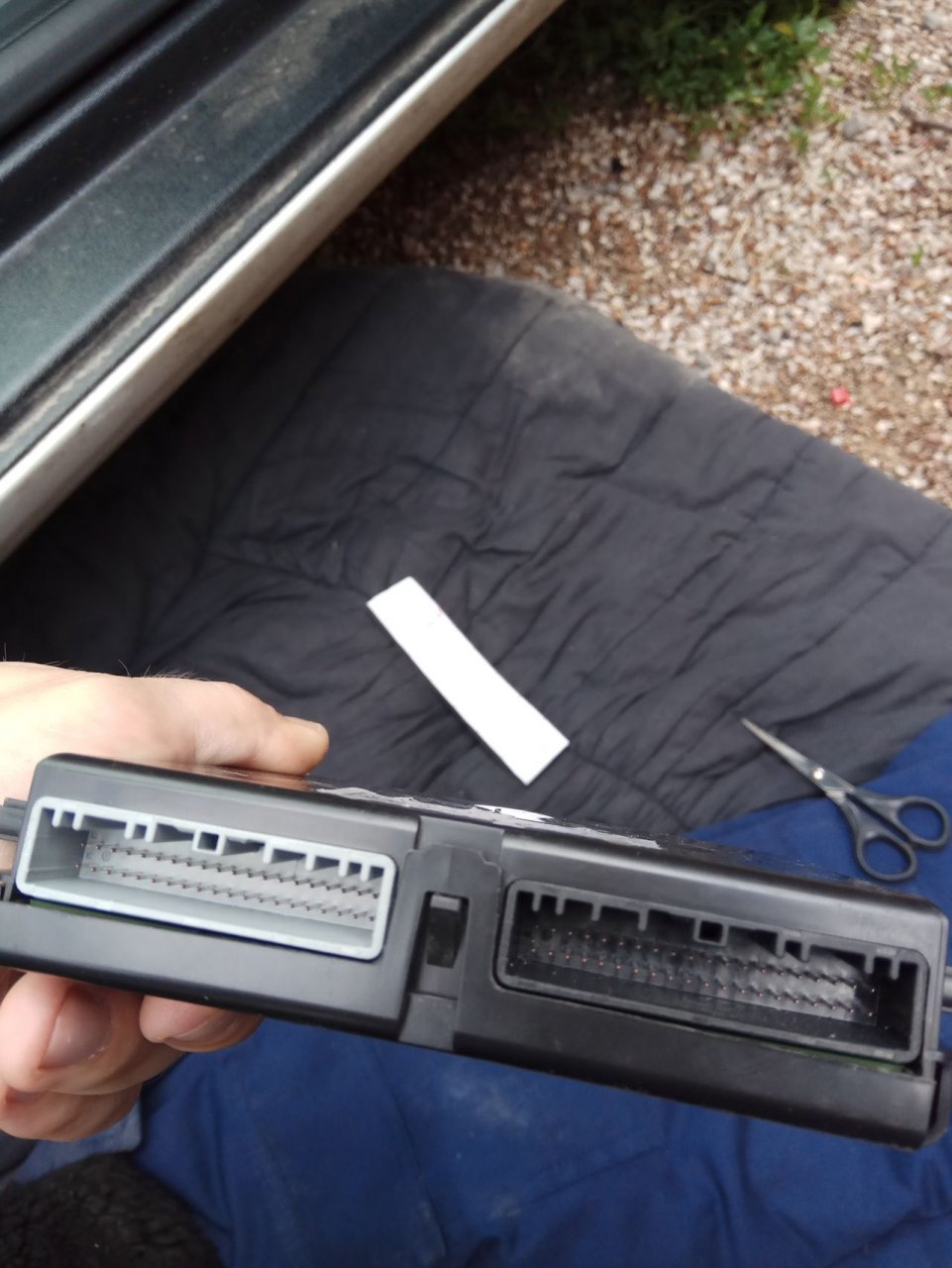

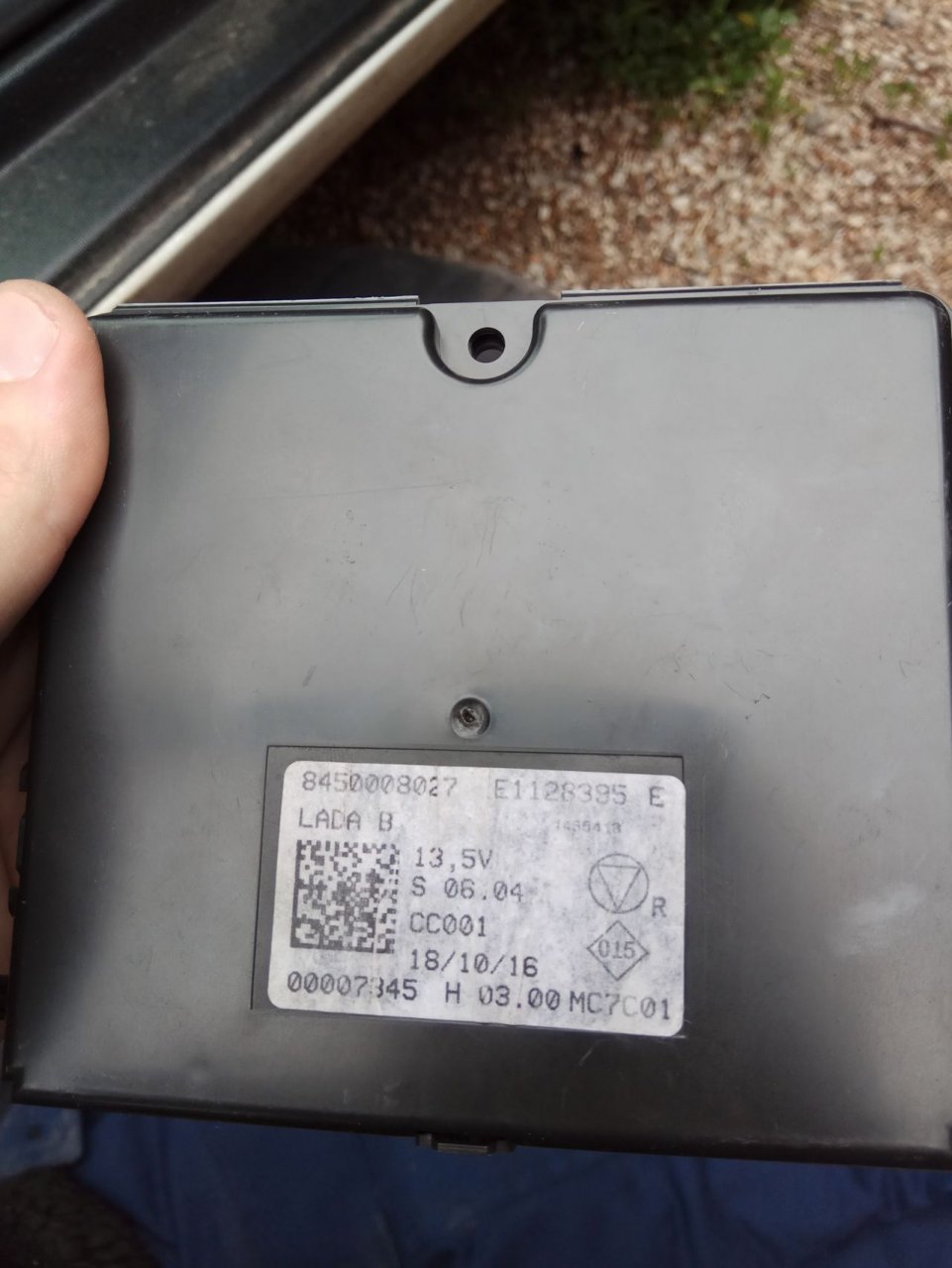

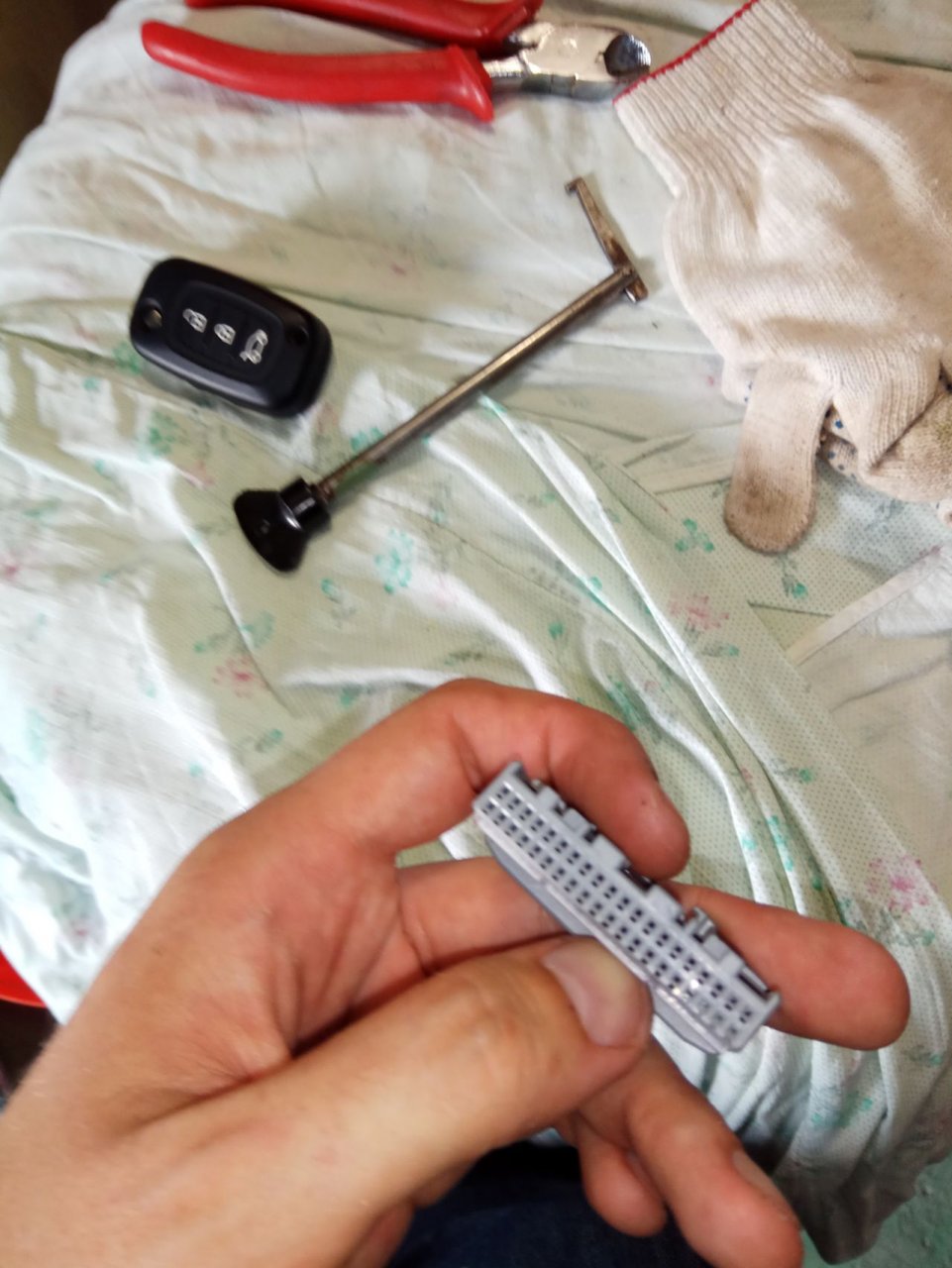

    Контроллер автоматического управления климатом (8450008027)разъемы контроллера автоматического управления климатом (8450008027)разъем контроллера автоматического управления климатом (8450008027)датчик температуры воздуха (испарителя) лада веста

    Установка

    Порядок действий:

     1. Вывести датчик температуры салона в накладку за зеркало (пока временно размещен под обшивкой потолка).

     2. Установить датчик температуры испарителя вместо заглушки (на фото помечена желтой и белой краской). Отверстие делаем при помощи дрели и надфиля.

    Вывести датчик температуры салонаУстановить датчик температуры испарителя вместо заглушкиУстановить датчик температуры испарителя вместо заглушки

     3. Установить контроллер автоматического управления климатом на том же кронштейне, что и блок ЭРА-ГЛОНАСС.

     4. Установить новую панель управления климатом (вместо старой).

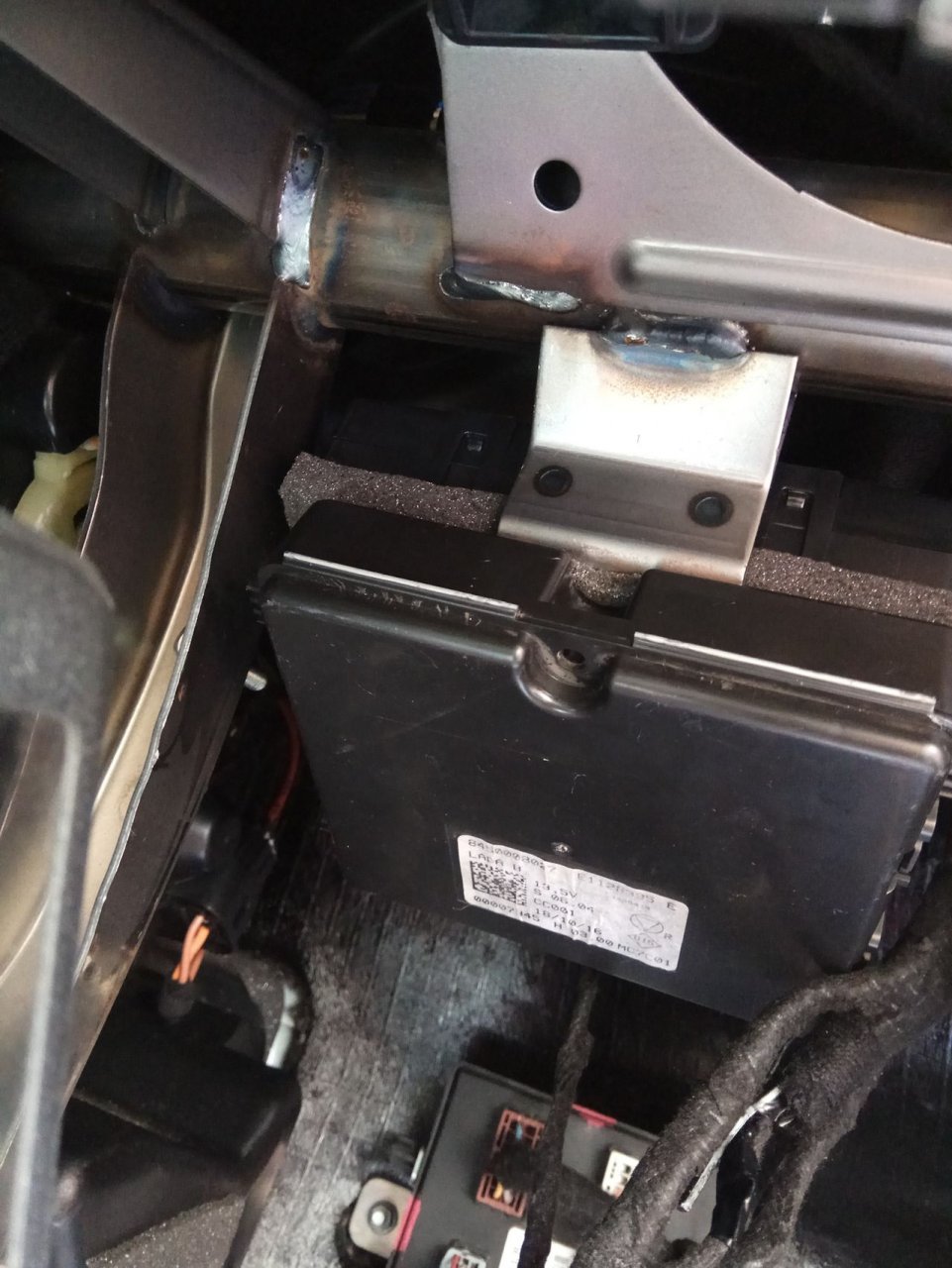

    Установить контроллер автоматического управления климатомУстановить новую панель управления климатом (вместо старой)

    Выполнить подключение по схеме, которая представлена ниже.

    Подключение

    Схемы подключений:

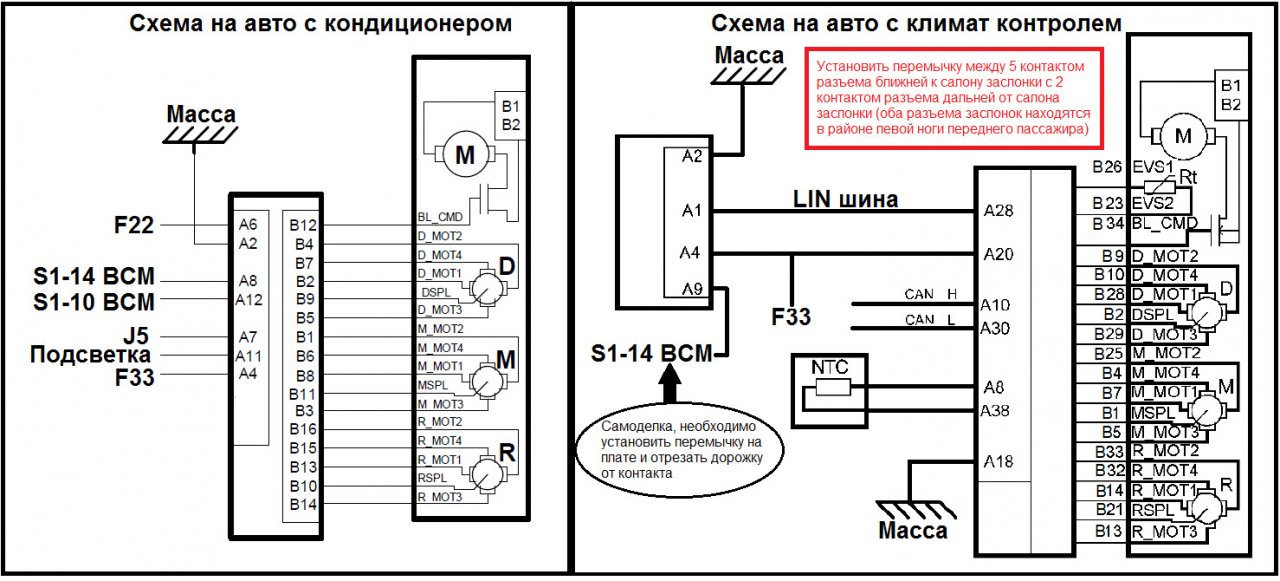

    схема подключения климат контроля на лада вестасхема подключения климат контроля на лада веста

    CAN-шину взять с дополнительного блока кузовной электроники. CAN-High — желтый с красной полоской, CAN-Low — серый провод. В жгуте они переплетены вместе.

    Конфигурация нового блока климат контроля

    Ранее мы рассказывали, как еще можно дооснастить более простые комплектации Lada Vesta, например:

    Ключевые слова: кондиционер лада веста | торпедо лада веста

    Поделиться в социальных сетях:

    Будете ли вы устанавливать климат-контроль вместо кондиционера на Lada Vesta?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Кстати, ребяты, те кто не хочет покупать комплект накладок зеркала и зеркало салона от люксов, есть вариант приспособить для датчика температуры салона накладку микрофона от бмв арт. 51447230894 в обивку потолка. Кому интересно как, есть примеры установки выносных микрофонов хендс фри в потолок ,на драйв2, можно поискать там же по артикул, по аналогии можно так же впихнуть и датчик температуры, мне кажется. Цена вопроса в среднем порядка 200 р.
      Нравится 0 Не нравится
      Жалоба
    2. подключать по по схеме с кондиционером, если комплектация комфорт?
      Нравится 0 Не нравится
      Жалоба
      1. ссылки на блоки и датчики есть в статье, там указаны цены
        Жалоба
    3. Личинка Бога
      Личинка Бога
      3 декабря 2020 13:54
      А где находятся сервомоторы управления заслонками?
      Нравится -1 Не нравится
      Жалоба
    4. Еще один фото отчет по установке климат-контроля на Весту:

      Для реализации авто с климатом нам понадобятся ( Установка возможна только в том случаи, если у вас есть кондиционер ):
      1. Датчик температуры салонного воздуха (артикул 277200005R).
      2. Датчик температуры испарителя (артикул 277230128R).
      3. Панель управления климатом (артикул 8450007074).
      4. Контроллер управления климатом (артикул 8450008027).
      С 1 по 4 пункт заказал все вместе комплектом, перед покупкой у продавца узнать сконфигурированы ли блоки, все было вери гуд.


      5. Два разъема TE Connectivity на 40 контактов серии AMP 1379671. Если быть точнее AMP 1379671-1 и AMP 1379671-2, я взял AMP 1379671-1 два одинаковых один пришлось чуток подрезать.

      6. Один 12 контактный разъем. Артикул AMP 1318774 так же производитель TE Connectivity. Он одинаковый с разъемом блока кнопок, которые у меня даже есть, но смысла в его приобретении нет, т.к. в панель кнопок печки и так идет такой разъем, и все что нам нужно извлечь из него проводку и переставить в нужные места.

      7. Контакт гнездовой серии TH-025 AMP 1123343-1. Эти пины идут и на 40 контактные разъемы и на 12
      контактный, берите штук 100, так как я обжимал первый раз, то штук 20 я испортил.

      8. Контакт гнездовой MOLEX 98658-1211, понадобиться всего 1 такой, его можно заменить AMP 1123343-1.( но прийдется его запихивать насильно в разъем )

      9. Разъем папа для того что бы не распиновать проводку 1473796-1 (Te Connectivity) ( я его не нашел, поэтому у меня немного по-другому купил пины папа, припаял к ним провода )


      Если у вас не установлено люксовое зеркало лады весты или тупо нет по комплектации то вам еще понадобиться
      10. Облицовка зеркала нижняя (артикул 8200427013)
      11. Облицовка зеркала верхняя (артикул 8200030803)
      12. Проставка самоклеющаяся зеркала салона ( артикул 8200000449)

      13.Зеркало зад. Вида в сборе ( артикул 8200000509)

      14. Проводка по 10 м по 5 шт. разного цвета ( брал с запасом осталось где то метров 10 ). Заказывал автомобильную проводку 0.5 мм на озоне разного цвета.

      https://www.drive2.ru/l/562414217454420209/
      Жалоба
    5. через ddt4all можно прошить контроллер автоматического управления климатом
      Нравится 0 Не нравится
      Жалоба
    6. Гость Николай
      Гость Николай
      24 октября 2019 23:57
      Дичь какая-то...
      Потом 8 клапанов на 16 менять, мкпп на ат, в завершении переделывать Весту...

      Я еще понимаю в голую запихать кондей...
      Нравится +4 Не нравится
      Жалоба
    7. Подробный отчет по установке климат-контроля от Raiven-Tumen


      https://www.drive2.ru/l/513673141873017140/
      Жалоба
    8. Ведется разработка специального блока, который будет устанавливаться в разрыв проводов блока кондиционера. (с крутилками который) . Это позволит установить климат-контроль без замены дорогостоящего блока климата.

      там же есть 2 и 3 части
      Жалоба
    9. Павел Сотников,
      В ВК мне напишите, растолкую.
      Нравится +3 Не нравится
      Жалоба
    10. Roshambo11,
      А то я весь интернет пролазил
      Нравится +2 Не нравится
      Жалоба
    11. Roshambo11,
      Все блоки задействованных в климате,
      Нравится +3 Не нравится
      Жалоба
    12. Павел Сотников,
      Датчик давления есть, но в работе климата не учавствует. И какого именно блока распиновка нужна?
      Нравится +2 Не нравится
      Жалоба
    13. Павел Сотников,
      Я автор, подсветка включается автоматически при включении габаритов. Дополнительный провод не нужен, статус света берет с кан-шины.
      Нравится +2 Не нравится
      Жалоба
    14. И как узнать правильно распиновку ножек на блоках?
      Нравится +1 Не нравится
      Жалоба
    15. Кто автор данной статьи?а куда подсветка кнопок подключается?а разве в схеме кондея нет датчика высокого давления фреона?
      Нравится +1 Не нравится
      Жалоба
