Как снять тоннель пола на Lada Vesta NG (новое поколение)

27 марта 2024 Лада.Онлайн 3 047 0

Lada Vesta NG (новое поколение) получила обновленный тоннель пола. В случае ремонта или доработки его потребуется демонтировать. Как самостоятельно заменить тоннель на новой Весте рассказывается в технологической инструкции завода.

Отвернуть с правой и левой стороны винт 3, рисунок 9-4, крепления бокового экрана левого 1 и правого 2, преодолевая сопротивление пластмассовых держателей, снять экран (головка сменная Torx T20, вороток, приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

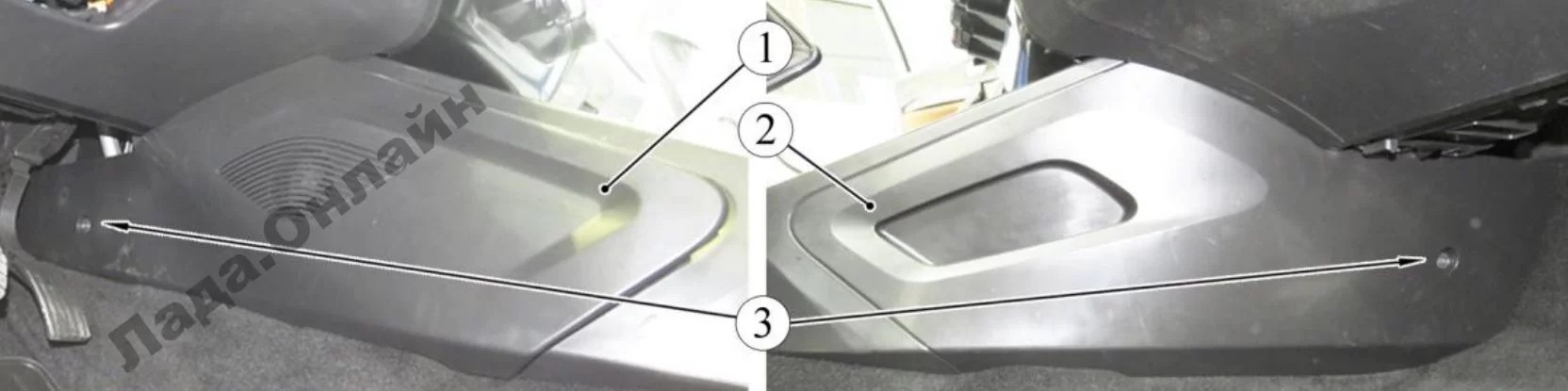

Рисунок 9-4 – Крепление боковых экранов: 1 – экран боковой левый; 2 – экран боковой правый; 3 – винт крепления бокового экрана

Извлечь из фиксирующих отверстий в накладке 1, рисунок 9-5, облицовки туннеля пола передней чехол 2 рычага переключения передач (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

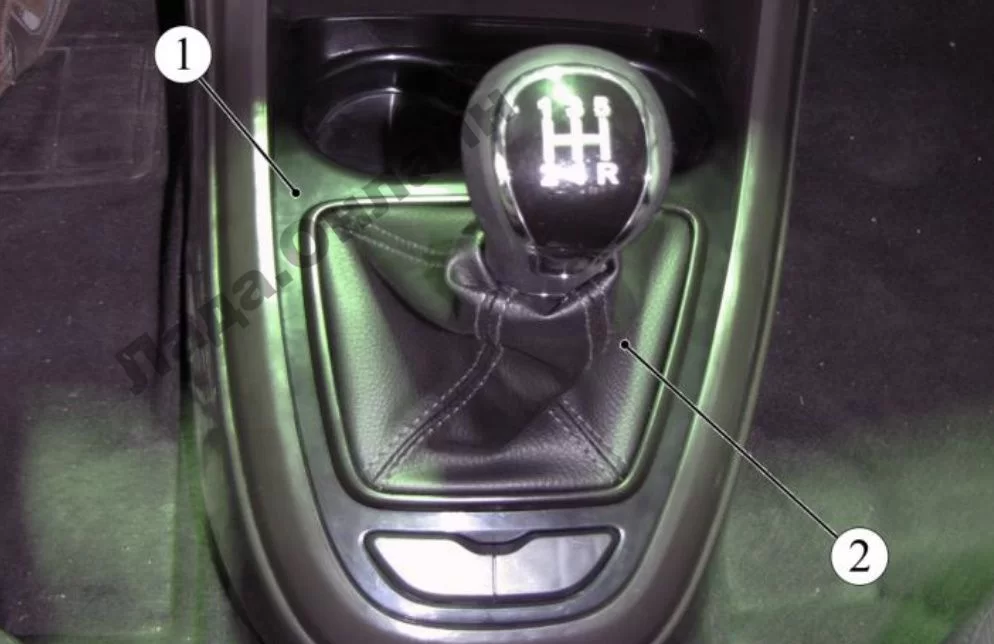

Рисунок 9-5 – Облицовка туннеля пола передняя: 1 – накладка туннеля пола передняя; 2 – чехол рычага переключения передач

Снять накладку облицовки туннеля пола передней отсоединив колодки жгута проводов от выключателей.

Отсоединить от панели приборов и облицовки 2, рисунок 9-6, туннеля пола панель 1 розеток, приложив к ней усилие, преодолевающее усилия фиксаторов и направленное в сторону от панели приборов.

Отсоединить колодки жгута проводов от розеток, снять панель.

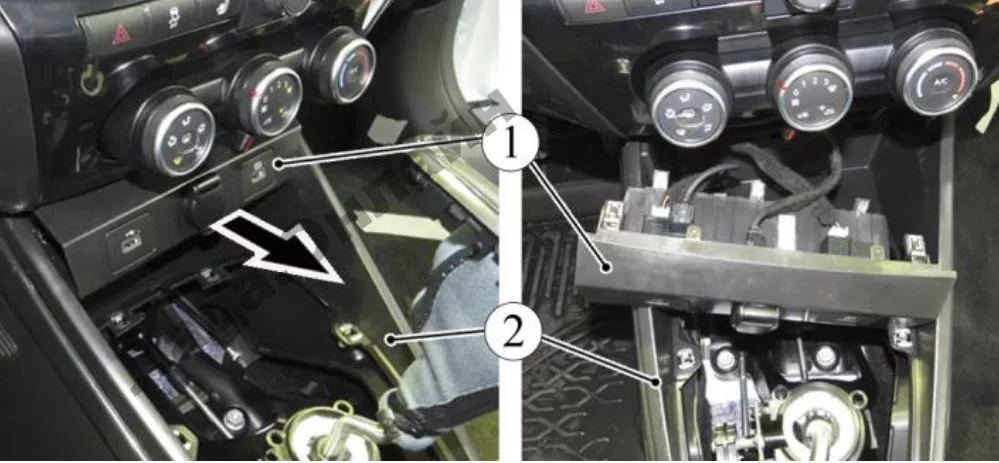

Рисунок 9-6 – Снятие панели розеток: 1 – панель розеток; 2 – облицовка туннеля пола передняя

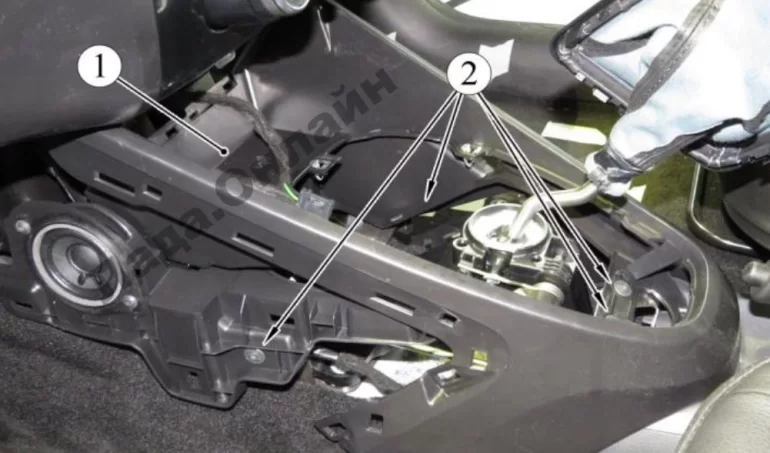

Отвернуть винты 2, рисунок 9-7, крепления облицовки 1 туннеля пола передней, отсоединить колодки жгута проводов панели приборов, снять облицовку (головка сменная Torx T20, вороток).
