Где находятся антенны бесключевого доступа Lada Vesta NG и как их заменить

Семейство Lada Vesta NG (новое поколение) может быть оборудовано системой бесключевого доступа. Для работы системы на кузове автомобиля установлены антенны, считывающие сигнал брелока автомобиля. Где установлены эти антенны и как их самостоятельно снять рассказывается в технологической инструкции завода.

Антенны установлены в центральной части автомобиля под облицовкой туннеля пола, под обивкой задних боковых дверей, с внутренней стороны заднего бампера, под обивкой потолка.

Перед началом работ следует установить автомобиль на рабочее место и отсоединить клемму "минус" от АКБ (ключ гаечный 10).

Антенна центральной части салона

Произвести демонтаж облицовки туннеля пола.

Отвернуть винты 1, рисунок 13-1, крепления антенны 2 бесключевого доступа к облицовке 3 туннеля пола, снять антенну (головка сменная Torx Т20, вороток).

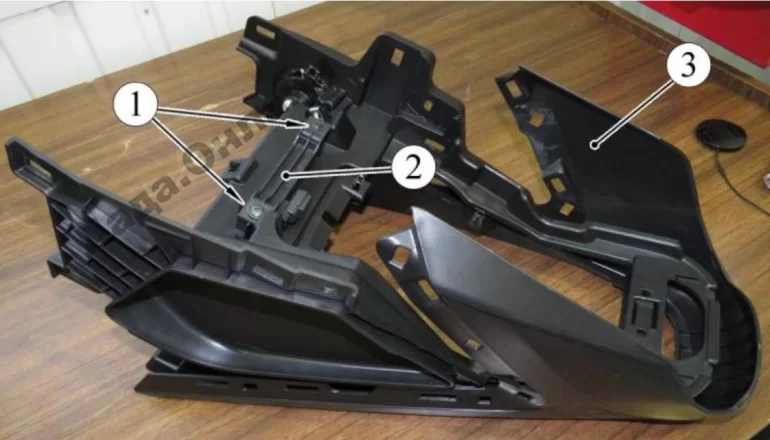

Рисунок 13-1 – Антенна бесключевого доступа центральная: 1 – винт крепления антенны; 2 – антенна бесключевого доступа; 3 – облицовка туннеля пола

Антенна задней боковой двери

Произвести демонтаж обивки задней двери.

Отсоединить колодку жгута 2, рисунок 13-2, задней двери 4 от антенны 3 бесключевого доступа.

С помощью приспособления отсоединить антенну от панели двери (приспособление для демонтажа обивок и декоративных элементов кузова или отвертка плоская с защищенным жалом).

Снять с антенны держатели 1 (отвертка плоская).

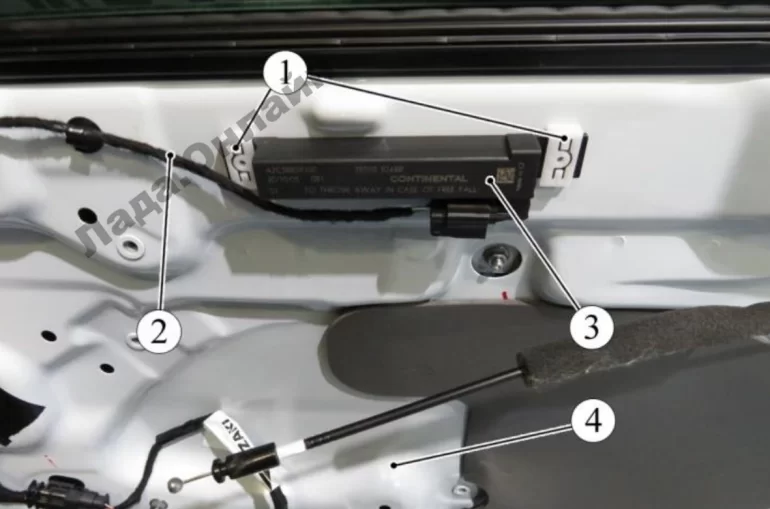

Рисунок 13-2 – Антенна бесключевого доступа двери: 1 – держатель антенны; 2 – жгут проводов двери; 3 – антенна бесключевого доступа; 4 – дверь задняя

Антенна заднего бампера

Произвести демонтаж заднего бампера.

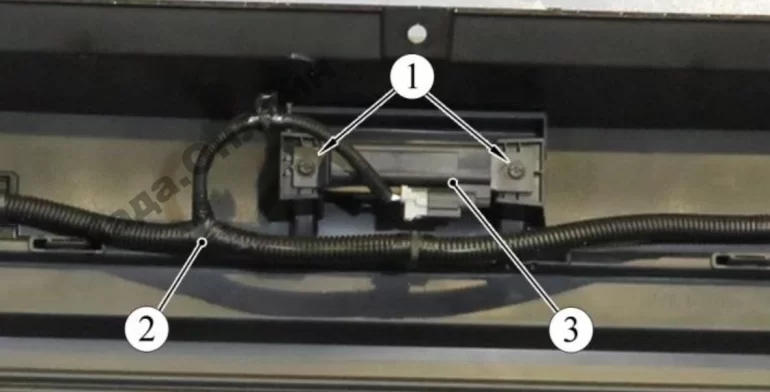

Рисунок 13-3 – Антенна бесключевого доступа двери: 1 – винт; 2 – жгут проводов бампера; 3 – антенна бесключевого доступа

Отсоединить колодку жгута 2, рисунок 13-3, проводов бампера от антенны 3 бесключевого доступа.

Отвернуть винты 1 крепления и снять антенну с бампера (головка сменная Torx Т20, вороток).

Установку антенны производить в порядке обратном снятию.
