Расшифровка кодов ошибок ЦБКЭ / BCM Lada Vesta NG

26 августа 2024 Лада.Онлайн 3 727 0

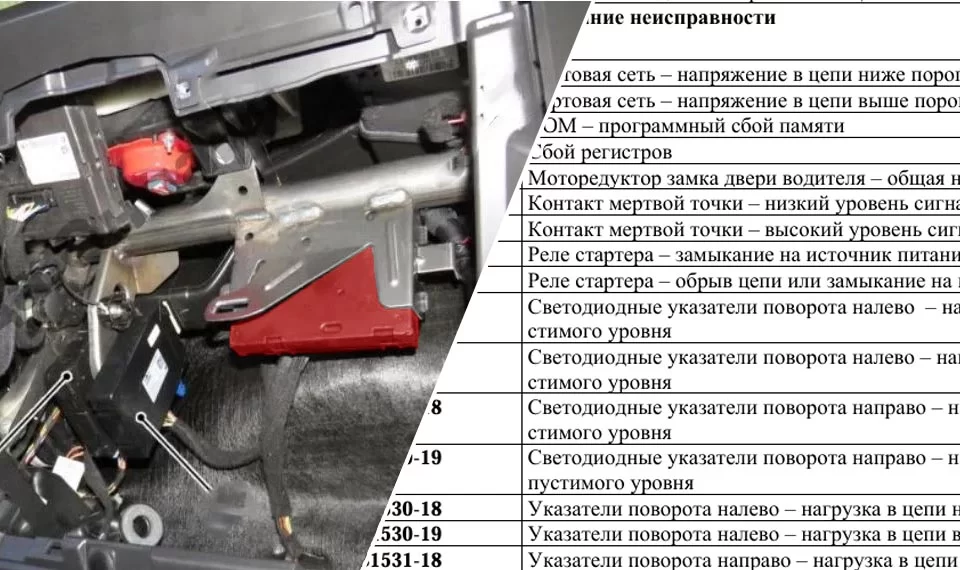

Lada Vesta NG (новое поколение с 2022 года) получила обновленный центральный блок кузовной электроники (ЦБКЭ или контроллер ВСМ). В случае появления неисправности в работе этого блока в памяти ЭБУ сохраняется код ошибки, расшифровав который можно понять причину проблемы.

Просмотр кодов неисправностей возможен с помощью диагностического прибора Grade-X.

По каждой обнаруженной неисправности в памяти ЦБКЭ сохраняется код неисправности и статус состояния кода неисправности (активный или неактивный).

Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом.

Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом. Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.

"Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.

Внимание: В целях предотвращения блокировки блоком кузовной электроники проверяемых цепей, не удалять из памяти ЦБКЭ "активные" коды неисправностей.

Перечень кодов неисправностей ЦБКЭ:

B120F-16 Бортовая сеть – напряжение в цепи ниже порога
B120F-17 Бортовая сеть – напряжение в цепи выше порога
B1501-45 ROM – программный сбой памяти
B1502-43 Сбой регистров
B1505-01 Моторедуктор замка двери водителя – общая неисправность
B1519-23 Контакт мертвой точки – низкий уровень сигнала
B1519-24 Контакт мертвой точки – высокий уровень сигнала
B1520-12 Реле стартера – замыкание на источник питания
B1520-14 Реле стартера – обрыв цепи или замыкание на массу
B1528-18 Светодиодные указатели поворота налево – нагрузка в цепи ниже допустимого уровня
B1528-19 Светодиодные указатели поворота налево – нагрузка в цепи выше допустимого уровня
B1529-18 Светодиодные указатели поворота направо – нагрузка в цепи ниже допустимого уровня
B1529-19 Светодиодные указатели поворота направо – нагрузка в цепи выше допустимого уровня
B1530-18 Указатели поворота налево – нагрузка в цепи ниже допустимого уровня
B1530-19 Указатели поворота налево – нагрузка в цепи выше допустимого уровня
B1531-18 Указатели поворота направо – нагрузка в цепи ниже допустимого уровня
B1531-19 Указатели поворота направо – нагрузка в цепи выше допустимого уровня
B1532-11 Команда открытия багажника – замыкание на массу
В1532-15 Команда открытия багажника – обрыв цепи или замыкание на источник питания
B1533-01 Команда открытия багажника – общая неисправность
B1540-12 Освещение салона – замыкание на источник питания
В1550-12 Управление центральным закрытием стеклоподъемников – замыкание на источник питания
В1550-14 Управление центральным закрытием стеклоподъемников – замыкание на массу или обрыв цепи
B1560-23 Цепь датчика начала хода педали сцепления – низкий уровень сигнала
B1560-24 Цепь датчика начала хода педали сцепления – высокий уровень сигнала
B1563-01 Выключатель сигнала торможения – общая неисправность
B1564-01 Выключатель сигнала торможения – общая неисправность
B1565-23 Цепь выключателя сигнала торможения 2 – низкий уровень сигнала
B1565-24 Цепь выключателя сигнала торможения 2 – высокий уровень сигнала
B1566-23 Цепь выключателя сигнала торможения 1 – низкий уровень сигнала
B1566-24 Цепь выключателя сигнала торможения 1 – высокий уровень сигнала
B1582-42 EEPROM – общий сбой памяти
B1582-46 EEPROM – сбой памяти параметров и калибровки
B15А0-64 Задний стеклоочиститель – сбой работы
B15В2-24 Цепь выключателя света заднего хода – высокий уровень сигнала
