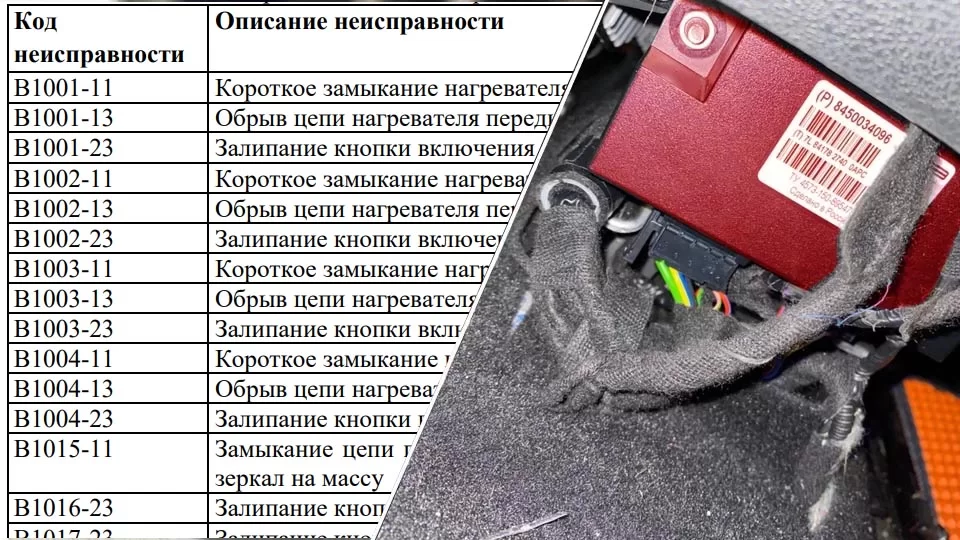

Расшифровка кодов ошибок блока дополнительных функций кузовной электроники (БДФКЭ) Lada Vesta NG

08 октября 2024 Лада.Онлайн 1 697 0

Блок дополнительных функций кузовной электроники предназначен для выполнения различных функций, например, отвечает за подогрев сидений, обогрев лобового стекла и электроскладывание наружных зеркал. Если в работе этих систем будет выявлена неисправность, в память блока заносится код ошибка. Если расшифровать код, можно определить причину проблемы.

Просмотр кодов неисправностей возможен с помощью диагностического прибора Grade-X. По каждой обнаруженной неисправности в памяти контроллера БДФКЭ сохраняется:

код неисправности;
статус состояния кода неисправности (активный или неактивный).

Код неисправности сохраняется в памяти со статусом "активный", если последний диагностический тест завершен с отрицательным результатом. Код неисправности сохраняется в памяти со статусом "неактивный", если последний диагностический тест завершен с положительным результатом, но предыдущие были завершены с отрицательным результатом.

Такое проявление возможно, если в автомобиле присутствует непостоянная неисправность. Причиной непостоянной неисправности может быть повреждение изоляции проводов, повреждение контактов в соединительных колодках, ненадежное соединение колодок.

"Неактивный" код неисправности стирается из памяти, если диагностические тесты завершены с положительным результатом в определенном количестве последних циклов включения / выключения зажигания.

Перечень кодов неисправностей БДФКЭ:

В1001-11 Короткое замыкание нагревателя переднего левого сиденья
В1001-13 Обрыв цепи нагревателя переднего левого сиденья
В1001-23 Залипание кнопки включения нагревателя переднего левого сиденья
В1002-11 Короткое замыкание нагревателя переднего правого сиденья
В1002-13 Обрыв цепи нагревателя переднего правого сиденья
В1002-23 Залипание кнопки включения нагревателя переднего правого сиденья
В1003-11 Короткое замыкание нагревателя заднего левого сиденья
В1003-13 Обрыв цепи нагревателя заднего левого сиденья
В1003-23 Залипание кнопки включения нагревателя заднего левого сиденья
В1004-11 Короткое замыкание нагревателя заднего правого сиденья
В1004-13 Обрыв цепи нагревателя заднего правого сиденья
В1004-23 Залипание кнопки включения нагревателя заднего правого сиденья
В1015-11 Замыкание цепи питания электропривода складывания / раскладывания зеркал на массу
В1016-23 Залипание кнопки управления складыванием / раскладыванием зеркал
В1017-23 Залипание кнопки включения обогрева ветрового стекла
В1019-12 Замыкание цепи управления реле 1 обогрева ветрового стекла на бортсеть
В1019-14 Замыкание цепи управления реле 1 обогрева ветрового стекла на массу или обрыв
В1020-12 Замыкание цепи управления реле 2 обогрева ветрового стекла на бортсеть
В1020-14 Замыкание цепи управления реле 2 обогрева ветрового стекла на массу или обрыв
В1021-16 Низкое напряжение питания блока
В1022-17 Высокое напряжение питания блока
В1024-11 Ошибка перегрева ключа управления нагревателем DA5 (Нагр.сидений правой стороны)
В1025-11 Ошибка перегрева ключа управления нагревателем DA4 (Нагр.сидений левой стороны)
В1026-41 Ошибка восстановления EEPROM
В1026-42 Ошибка записи EEPROM
U1001-86 Ошибка коммуникации с КСУД: некорректный статус двигателя
U1001-87 Ошибка коммуникации с КСУД: нет кадра в CAN
U1104-86 Ошибка коммуникации с BCM: некорректный статус диагностики
U1104-87 Ошибка коммуникации с BCM: нет кадра в CAN
U1105-86 Ошибка коммуникации с BCM: некорректный сигнал состояния ПДУ
U1105-87 Ошибка коммуникации с BCM: нет кадра в CAN
U1108-86 Ошибка коммуникации с BCM: некорректный уровень напряжения
U1108-87 Ошибка коммуникации с BCM: нет кадра в CAN
U1114-86 Ошибка коммуникации с BCM: некорректный статус уровня питания автомобиля
U1201-86 Ошибка коммуникации с ESP: некорректный сигнал скорости
U1201-87 Ошибка коммуникации с ESP: нет кадра в CAN
U1211-86 Ошибка коммуникации с ESP: некорректный сигнал пробега
U1304-86 Ошибка коммуникации с КП: некорректный сигнал температуры окружающей среды
U1304-87 Ошибка коммуникации с КП: нет кадра в CAN
U1403-87 Ошибка коммуникации с контроллером CLIMBOX
U1501-86 Потеряна связь с модулем свободные руки - сигнал не действителен
