    Регулировка фар и ПТФ Лада Веста своими руками

     07 декабря 2015  Лада.Онлайн    75 030    5

    Регулировка фар Лада Веста своими руками

    После покупки нового автомобиля регулировать фары не нужно, они уже правильно настроены заводом-изготовителем. Задумываться о том, как опустить или поднять фары, мы начинаем после замены оптики, пружин или других частей кузова. Изучаем вопрос, как самостоятельно отрегулировать фары на Весте.

    Регулировка фар

    Инструкция по регулировке фар однотипная и выполняется по схеме (ее нужно разместить на стене):

    как отрегулировать фары Лада Веста по схеме

    1. Автомобиль должен стоять перпендикулярно гладкой стене на расстояние 3 метра.
    2. Положить на водительское сиденье груз массой 75 кг или попросить помощника сесть на сиденье.
    3. Линия 0 должна проходить по продольной плоскости симметрии автомобиля.
    4. Линии 1 и 2 должны проходить по центрам ламп ближнего света.
    5. Расстояние от центров фар до пола - расстояние h на экране.
    6. Установить электрокорректор на панели в положение с нагрузкой одного водителя.
    7. Закрыть свет одной фары плотным материалом.
    8. Включить ближний свет фар и проверить расположение световых пятен на стене.

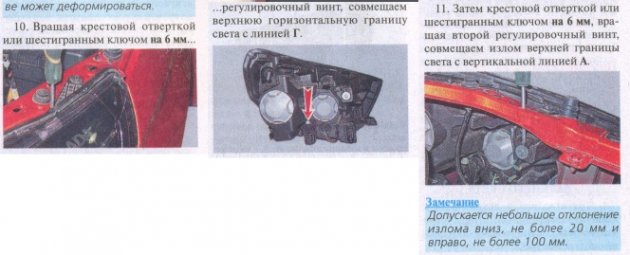

    Если световые пятна не соответствуют схеме, тогда отрегулируйте ближний свет, вращая регулировочные винты на блок-фаре. Один винт отвечает за корректировку света по горизонтали, другой - по вертикали.

    регулировочные винты на фаре лада веста

    Фары на Весте считаются отрегулированными, если верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Аналогичным образом проверяем и регулируем вторую блок-фару.

    регулировка фар веста

    В ходе эксплуатации автомобиля не забывайте регулировать свет фар с помощью электрокорректора, в зависимости от загруженности багажника.

    Регулировка противотуманных фар

    Потребуется: горизонтальная площадка рядом с вертикальной поверхностью (например, возле стены дома) или лист фанеры размером около 2х1 м, рулетка длиной 10 м, картон (чтобы прикрыть одну ПТФ) и помощник (либо груз весом 75 кг).

    Порядок действий:

    1. Установить автомобиль перед стеной на расстоянии 5 м или поставить перед ним лист фанеры размером 2х1 м.
    2. Посадить помощника (или груз 75 кг) на водительское сиденье.
    3. Разметить экран согласно рисунку.

    Регулировка противотуманных фар на лада веста (схема)

    1. Закрыть правую ПТФ листом картона и включить их.
    2. Вращаем регулировочный винт в переднем бампере длинной крестовой отверткой, перемещая свет в вертикальной плоскости. Подводим его верхнюю горизонтальную границу к линии Г.
    3. Аналогично регулируем другую ПТФ.
    4. Если отрегулировать ПТФ не получается, проверьте установку фары, лампы и бампера.

    Регулировка противотуманных фар на лада вестаРегулировка противотуманных фар на лада веста

    Настройка ПТФ Весты также показана на видео:

    Напомним, в случае необходимости фары могут быть демонтированы, а лампы заменены на новые.
