Замена ламп в задних фонарях Lada XRAY

05 июля 2016 Лада.Онлайн 28 137 4

В задних фонарях Иксрея используются лампочки четырех типов, в случае их перегорания их следует заменить на аналогичные. В отличии от других моделей Лада на XRAY для замены ламп придется сначала снять задний фонарь.

Расположение ламп в фаре XRAY указано на схеме:

схема заднего фонаря xray

Для замены ламп заднего хода (№5):

вытащить патрон вместе с лампой, повернув его против часовой стрелки;
извлечь лампу из патрона, потянув ее на себя;
установка новой лампы выполняем в обратном порядке.

Для замены ламп указателя поворота (№2) и сигнала торможения/габаритного огня (№3):

вытащить патрон вместе с лампой, повернув его против часовой стрелки;
извлечь лампу из патрона, повернув ее против часовой стрелки;
установка новой лампы производим в обратной последовательности.

После замены ламп устанавливаем фонарь в обратной последовательности.

задний противотуманный фонарь лада икс рей

Для замены лампы заднего противотуманного фонаря:

Получить доступ к патрону с лампой можно с нижней части автомобиля, просунув руку между бампером и кузовом;
Снять патрон вместе с лампой, повернув его против часовой стрелки;
Извлечь лампу из патрона, потянув ее на себя;
установка новой лампы выполняем в обратном порядке.

Для замены лампы в заднем фонарей освещения номерного знака:

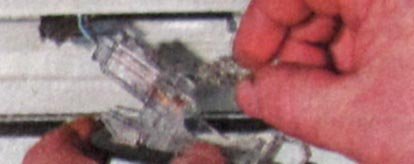

Поджать фиксатор плоской отверткой.
Снять фонарь.
Потянув, извлекаем лампу.

Процесс замены ламп в фонарях XRAY также показан на видео:

В качестве источников света дополнительного сигнала торможения применены светодиоды. В случае выхода их из строя дополнительный сигнал торможения заменяется полностью.

дополнительный стоп сигнал xray

Какие лампы используются в задних фонарях Lada XRAY:

Место установки	Тип лампы
Стоп-сигнал и габариты	P21/5W
Поворотник	PY21W
Задний ход	W16W
Задний противотуманный фонарь	W21W

Напомним, замены ламп в передних фарах мы рассматривали ранее. Другие инструкции по ремонту и эксплуатации Lada XRAY можно найти в категории «Ремонт».

Ключевые слова: задние фонари lada xray | поворотники lada xray | внешняя подсветка Lada XRAY

Поделиться в социальных сетях:

👍

Лада.Онлайн
31 июля 2019 13:49
Mars
25 ноября 2017 19:19

LadaOnline,
Добрый вечер. Спасибо за ответ.

-2
Лада.Онлайн
24 ноября 2017 08:38

Гость Mars,
он на герметике. Нагрейте и отклейте.

https://www.drive2.ru/l/480512970690921297/
Гость Mars
24 ноября 2017 08:21

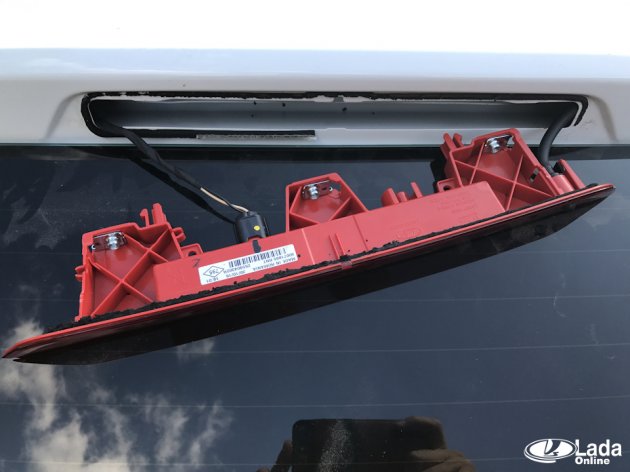

Здравствуйте. Хотел узнать где находится разъем подсоединения доп. стоп сигнала? И легко ли до него добраться?

0
