Устройство и схема подключения Lada Ride Select

LADA Ride Select (или EDL - переключатель режимов трансмиссии) - «интеллектуальная» противобуксовочная система, которая устанавливается на Lada XRAY Cross с механической коробкой передач. Расскажем про принцип работы этого блока, а также покажем схему электрических соединений этого переключателя.

Для справки:

• артикул переключателя EDL - 8450022273

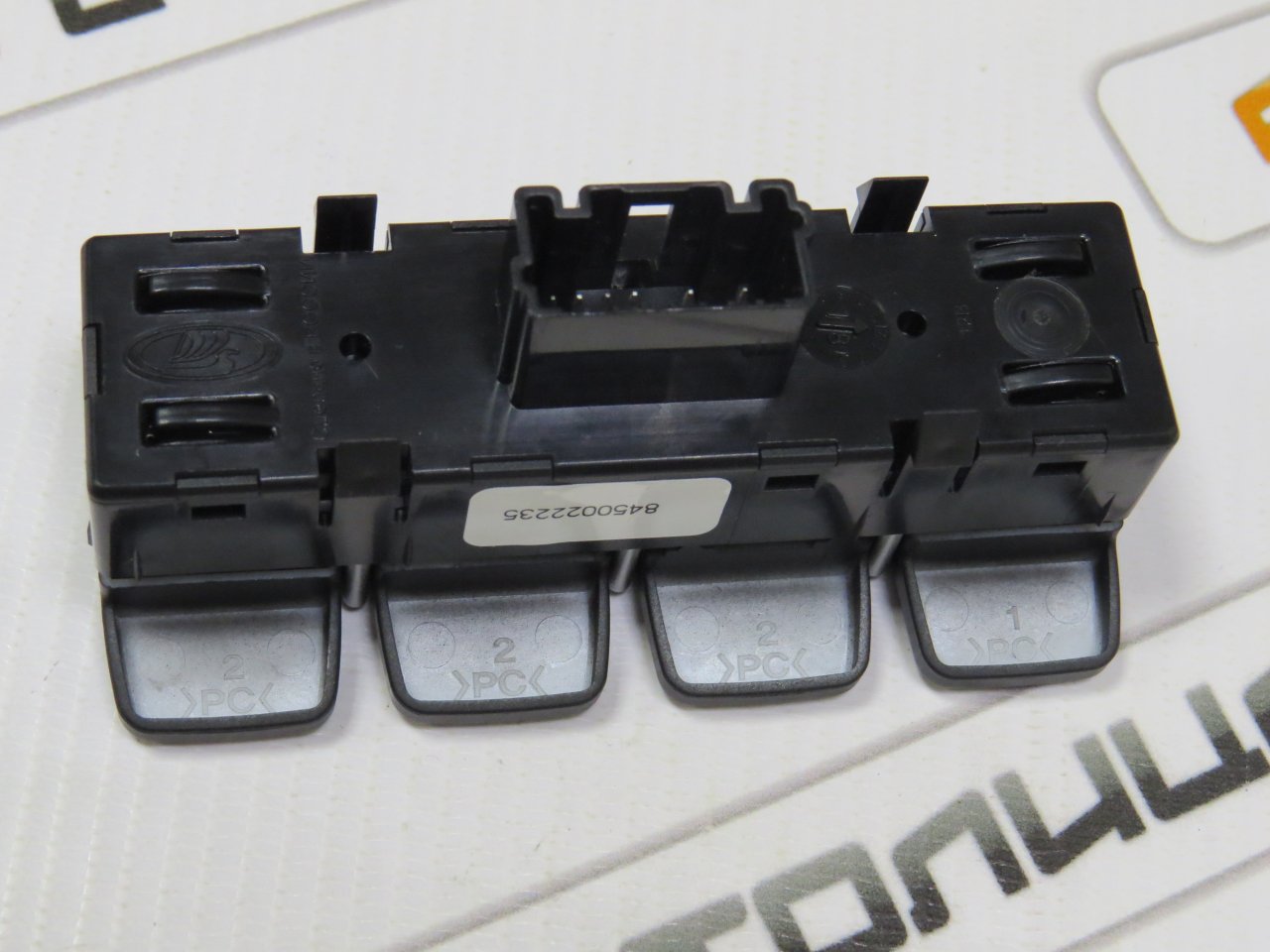

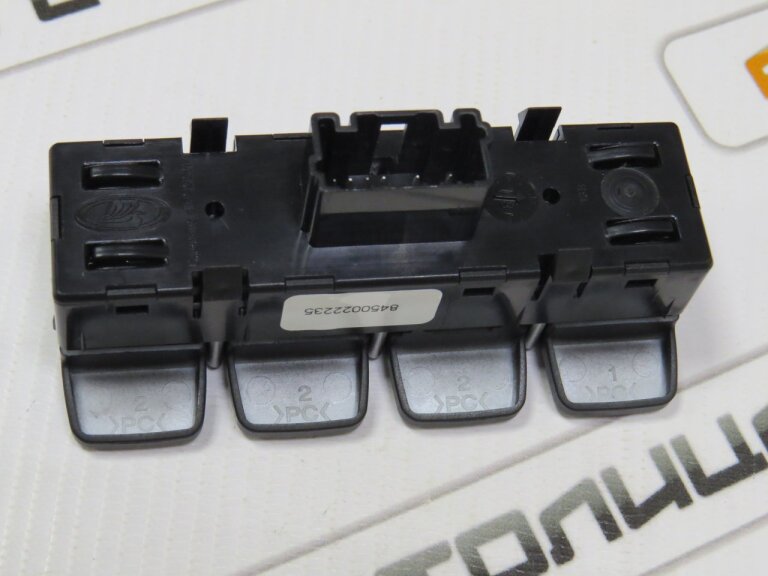

• артикул блока с кнопками - 8450022235

Описание

Переключатель EDL представлен на рисунке 1-1:

Он включает в себя поворотную рукоятку 1, предназначенную для выбора режима работы функции EDL, и выключатель 2 режима «SPORT», расположенный на центральной части переключателя. В переключатель интегрирован контроллер функции EDL.

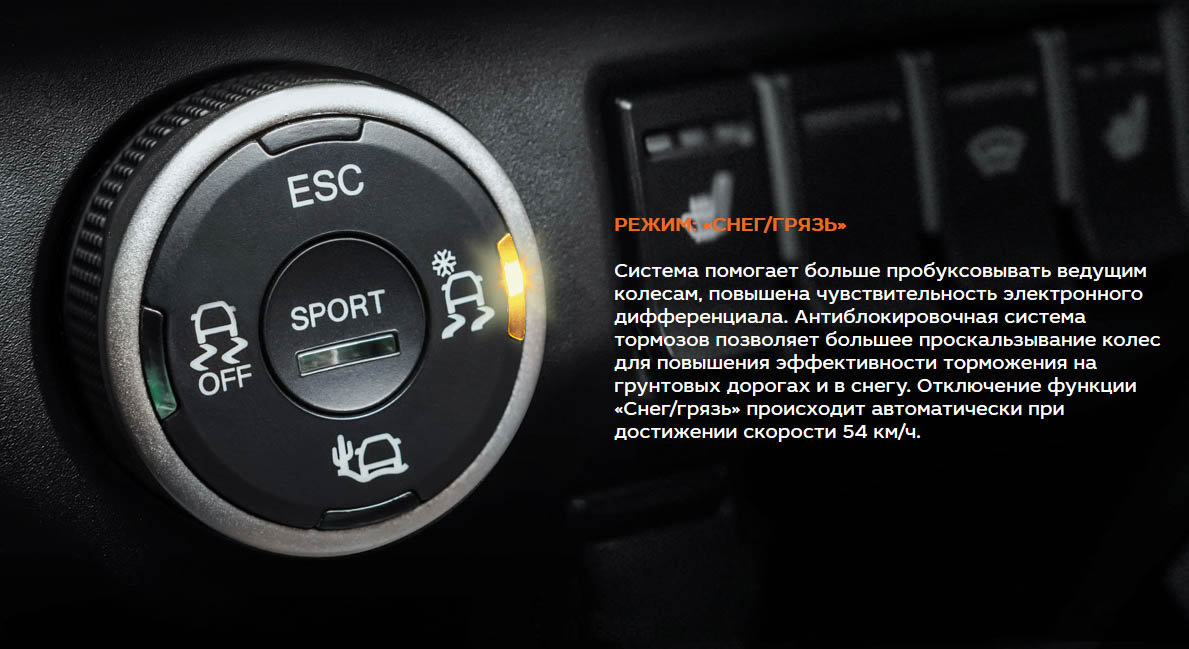

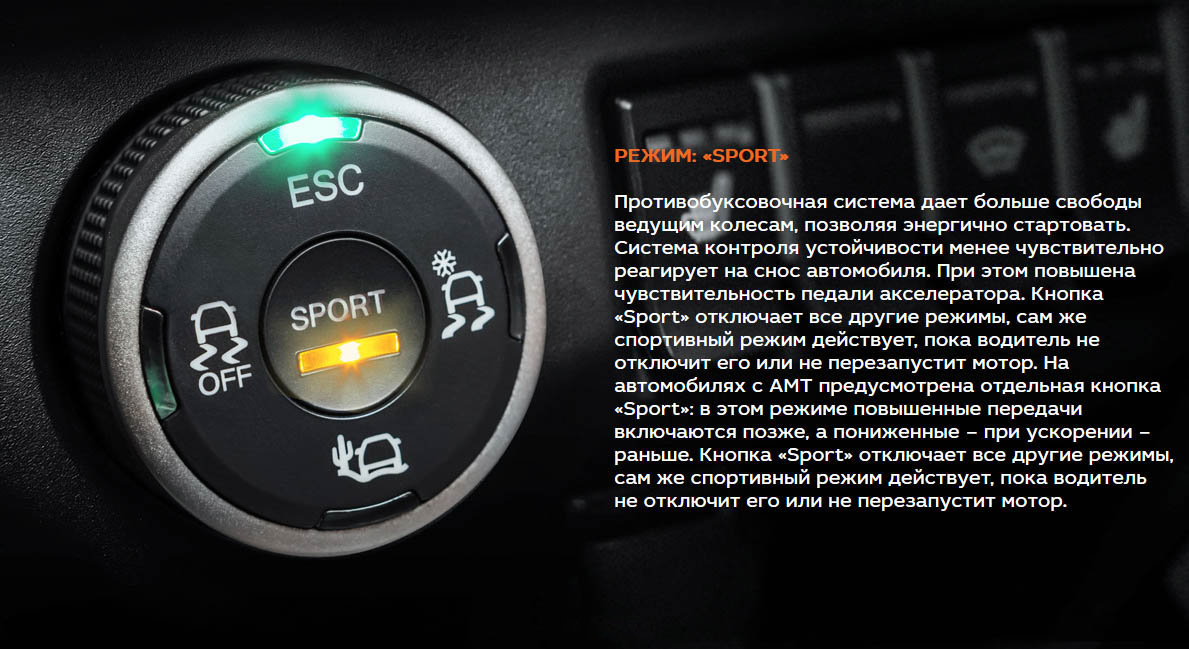

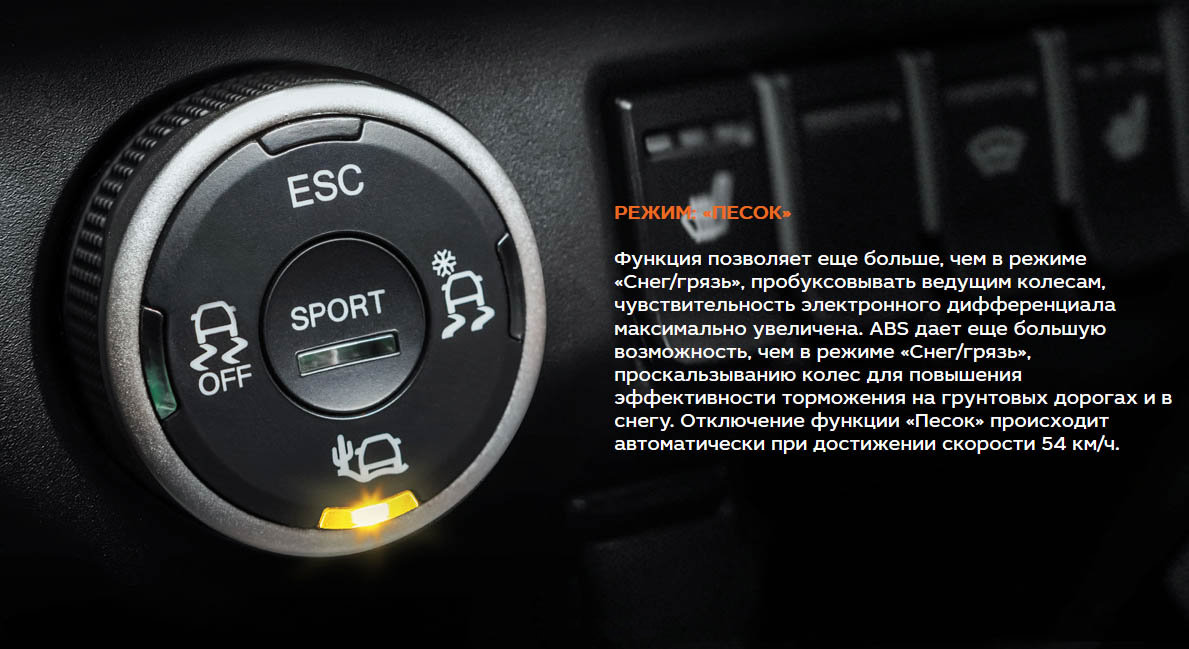

Сигнализаторы режимов работы функции EDL представлены на рисунке 1-2:

При включении какого-либо режима работы функции EDL (режима движения автомобиля) загорается соответствующий сигнализатор: сигнализатор режима «ESC ON» загорается зеленым светом, сигнализаторы режимов «Снег / Грязь», «Песок», «ESC OFF», «SPORT» желтым светом.

Порядок работы функции EDL

• после включения зажигания функция EDL активирует режим «ESC ON»;
• если функция EDL находится в одном из укатанных режимов («Снег / Грязь», «Песок», «ESC OFF»), то при превышении скорости 54 км/ч функция EDL автоматически переходит в режим «ESC ON»;
• если при скорости более 54 км/ч с помощью переключателя выбрать один из указанных режимов («Снег / Грязь», «Песок», «ESC OFF»), то сигнализатор выбранного режима включается, моргает 3 раза и выключается, указывая на запрет активации выбранного режима. Далее включается сигнализатор режима «ESC ON»;
• при возникновении неисправности, запрещающей работу выбранного режима, функция EDL выключается, сигнализатор режима, включенный в момент определения ошибки, моргает в течении 5 сек, затем гаснет, на комбинации приборов загорается сигнализатор неисправности ЭСУД. и/или ESC, и/или УЭРУ, и/или АМТ в зависимости от контроллера, определившего неисправность;
• при нажатии на выключатель «SPORT» функция EDL активирует режим «SPORT», вне зависимости от того какой режим был выбран до этого. При повторном нажатии на выключатель «SPORT» функция EDL активирует режим «ESC ON».

В работе функции EDL принимают участие следующие контроллеры: ЭСУД, ESC, УЭРУ, AMТ. Обмен данными между контроллерами осуществляется по шине CAN. В текущей версии по состоянию на 01.02.2019 в работе функции EDL принимает участие только контроллер ESC.

Схема подключения

Схема электрических соединении переключателя режимов работы функции EDL на автомобиле LADA XRAY приведена на рисунке 1-3:

Рисунок 1-3 - Схема электрических соединений переключателя режимом работы функции EDL на автомобиле LADA XRAY: 107 - батарея аккумуляторная; 119 - контроллер АМТ; 120 контроллер ЭСУД (КСУД); 260 - блок реле и предохранителей салона; 478 - переключатель режимов работы функции EDL; 645 - ЦБКЭ (контроллер ВСМ); 777 - блок реле и предохранителей моторного отсека; 1094 - контроллер ESC; 1232 - контроллер УЭРУ (EPS).
