Как установить интеллектуальную противобуксовочную систему Lada Ride Select на Lada XRAY

12 мая 2022 Лада.Онлайн 9 985 6

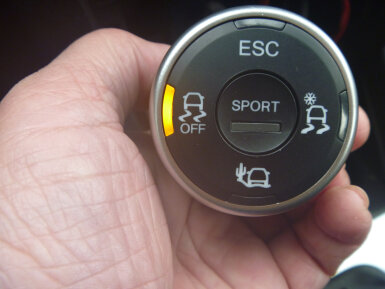

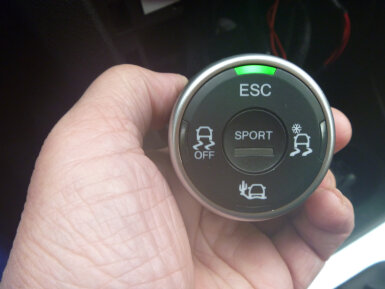

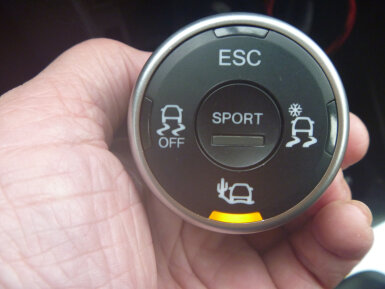

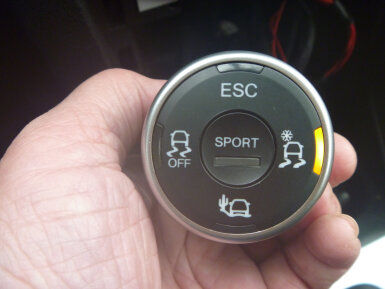

Интеллектуальная противобуксовочная система LADA Ride Select.в настоящее время устанавливается на некоторые комплектации Lada XRAY. Селектор, расположенный на консоли панели приборов, предусматривает 5 режимов движения («ESC ON», «Снег / Грязь», «Песок», «ESC OFF» и «SPORT»). А вы знали, что эту шайбу можно установить на XRAY, у которого эта система не была предусмотрена с завода?

Внимание! Все действия выполняете на свой страх и риск!

Владелец Lada XRAY с двигателем ВАЗ 21129 и МКП (Ladadraiv) смог доработать конструкцию своего автомобиля и подключить шайбу Lada Ride Select. Он поделился инструкцией. В результате все функции системы работают, не удалось только активировать режим «SPORT».

Потребуется:

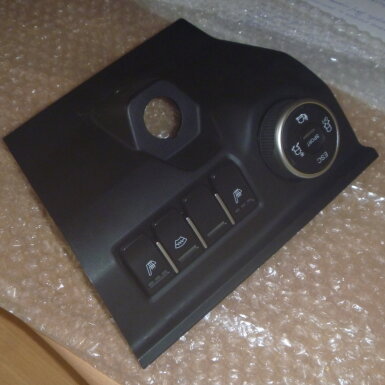

Облицовка консоли панели приборов центральная под шайбу (артикул 8450021133)
Переключатель режимов (8450022273 или 8450023426). Если новая, то потребуется конфигурирование, если б/у тогда она уже будет сконфигурирована.
Блок кнопок (артикул 8450022235)

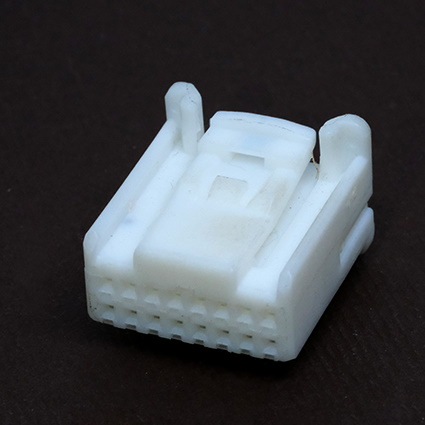

Разъем блока кнопок (АМР 1318386-1. разъем гнездовой 16-ти контактный серии TE CONNECTIVITY TH-025)

Порядок действий:

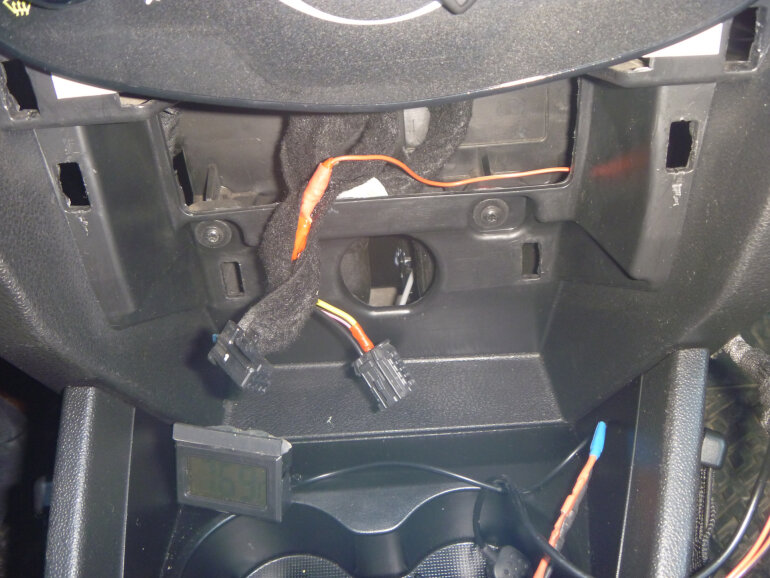

1. Снять рамку блока климата и панель прикуривателя (инструкция)

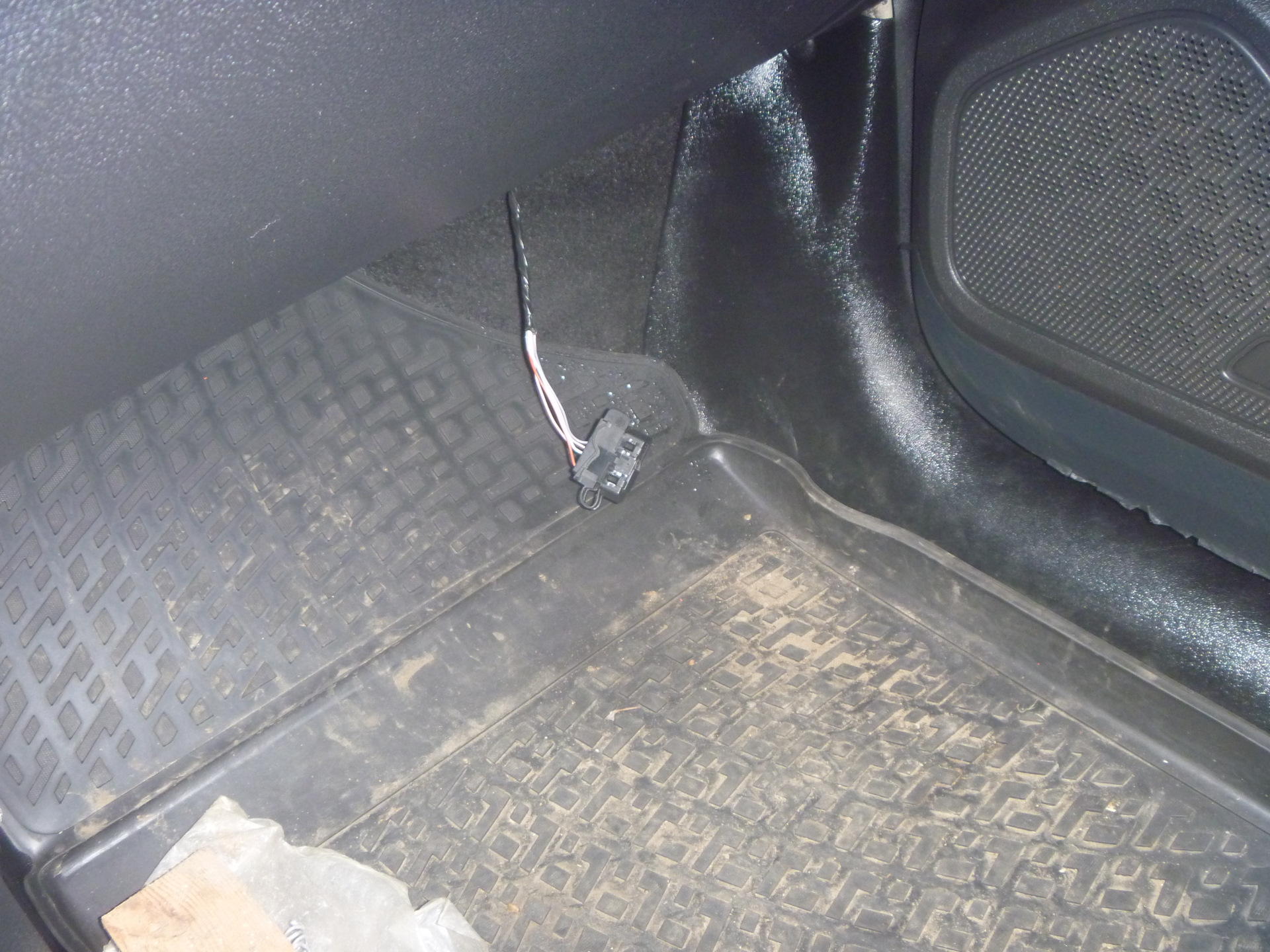

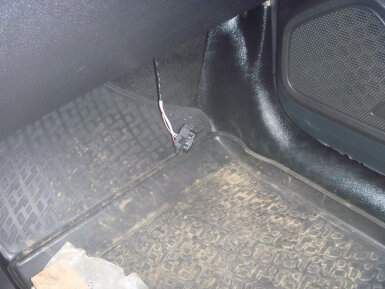

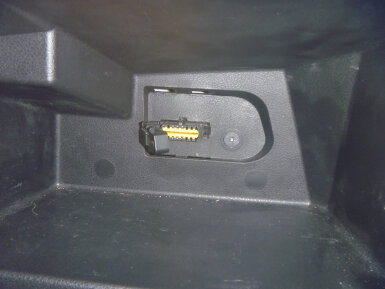

2. Извлечь из бардачка для удобства разъем OBD-II

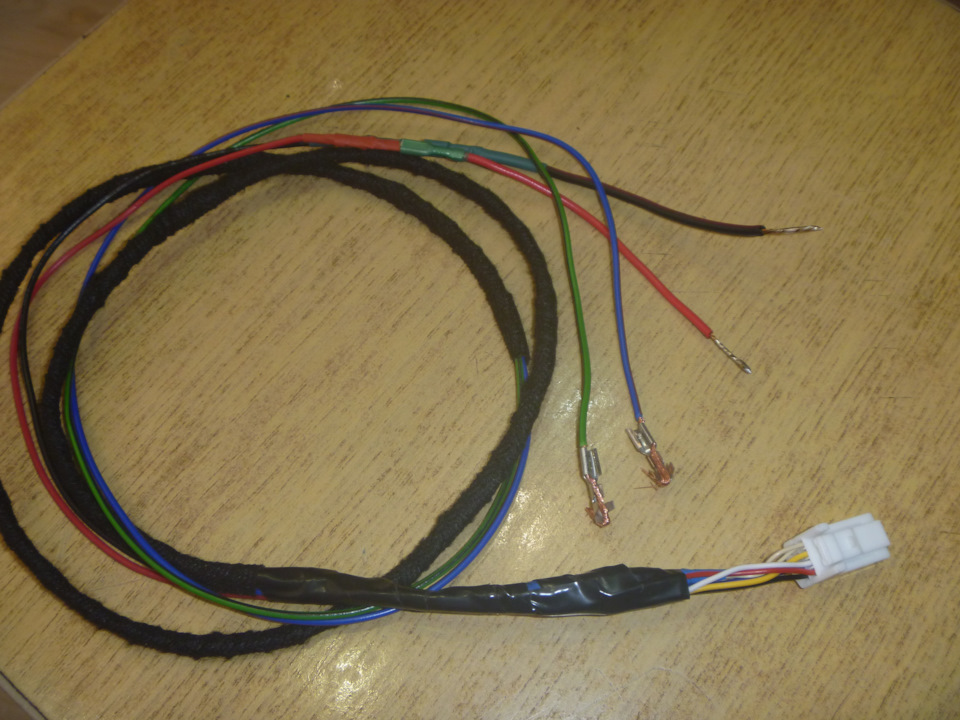

3. Приготовить разъем для шайбы со жгутом проводов

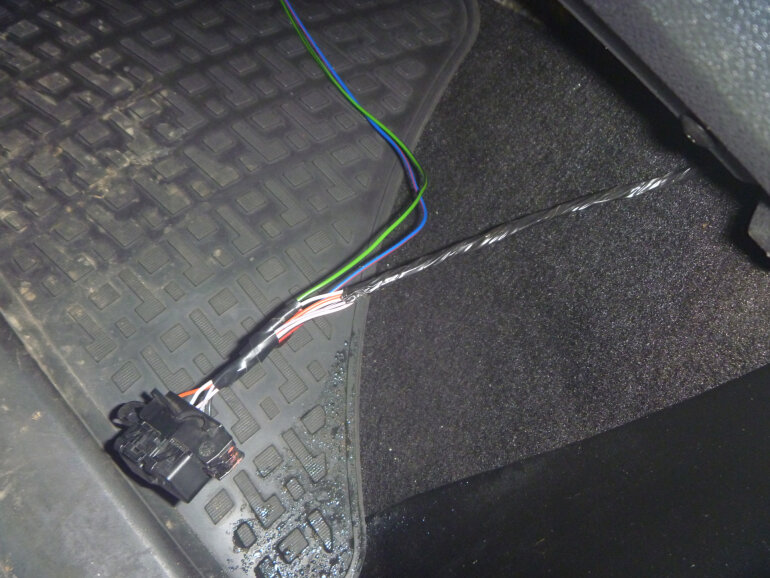

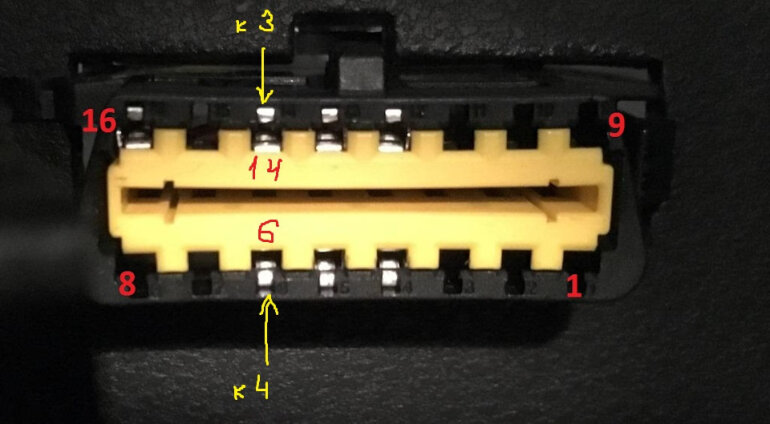

4. Подключить контакты OBD-II (№6 и №14) с контактами шайбы (№4 и №3)

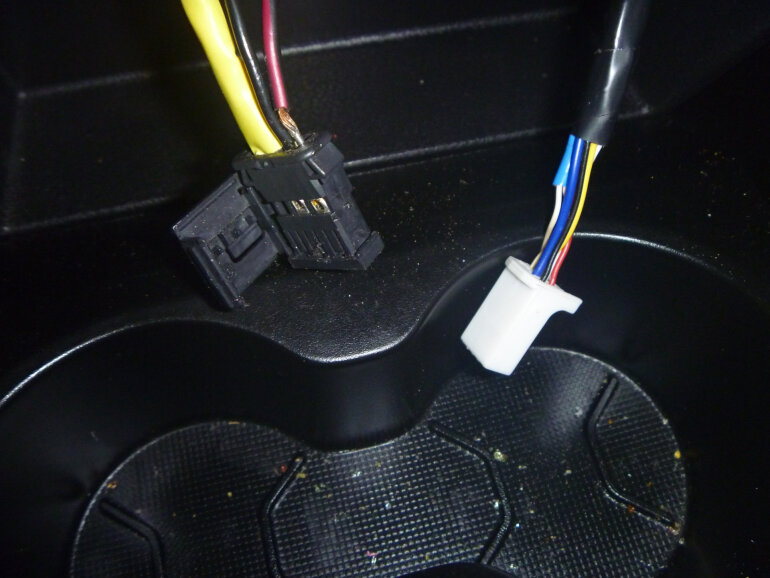

5. Питание 12В на шайбу можно взять с разъема прикуривателя.

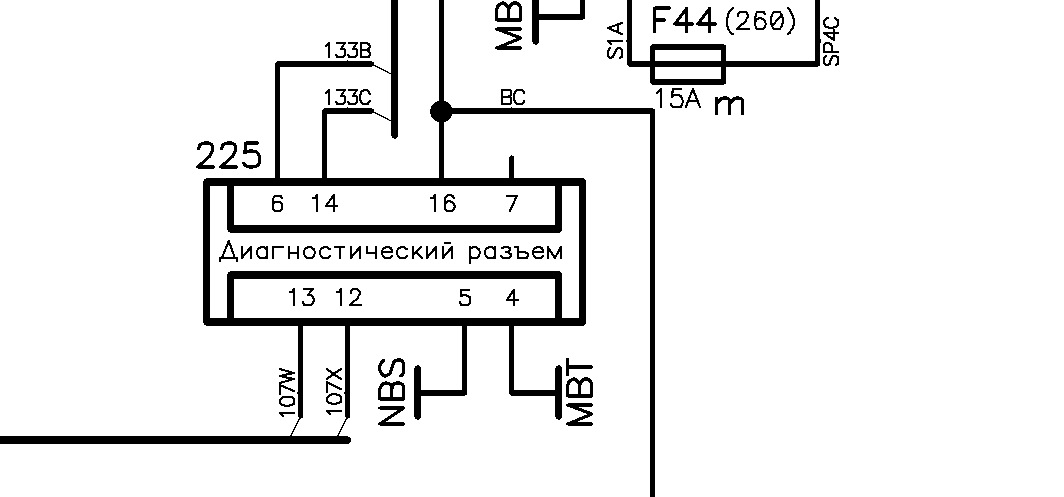

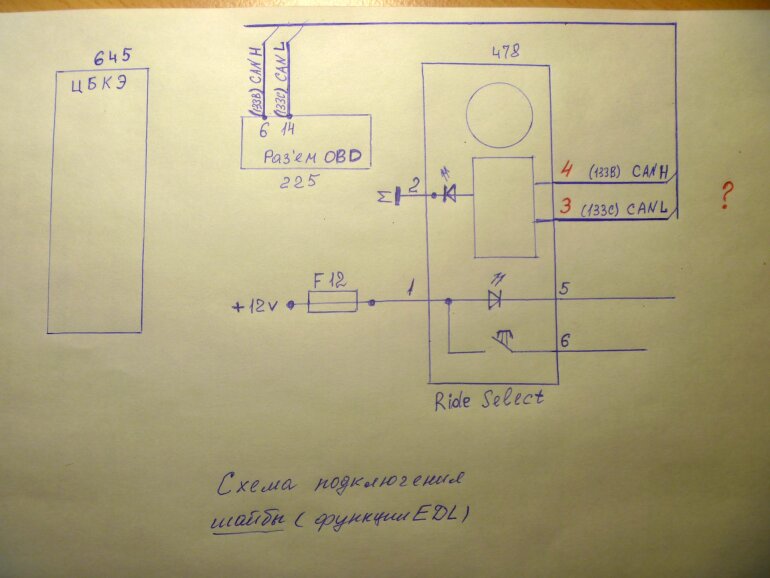

Схемы подключения:

Осталось найти специалиста, который сможет:

Прошить блок АВС под прошивку XRAY Cross 1.8 с МКП с Lada Ride Select.
Адаптировать шайбу Ride Select под эту прошивку.

Скачать прошивку блока АБС: Чтобы скачать файлы нужно авторизироваться на сайте

Возможные проблемы (пишет SergeuSergeev): Прошив блок АБС, вы с вероятностью 90% столкнетесь с тем, что система не заработала, шайба моргнет 5 раз зелёным светодиодом и потухнет оставив только подсветку. Нужна правильная конфигурация этой шайбы. Если шайба новая, то необходима процедура конфигурации, сделать её можно только GradeX, а так же прописать VIN в ней тоже только через вышеупомянутый. Если выполнить конфигурацию не удается, тогда остается только купить б/у уже сконфигурированную шайбу.

Внимание! Выполнить конфигурирование можно у специалистов в разных городах (см. Услуга по конфигурированию шайбы).

Читайте также:

Ключевые слова: lada ride select | безопасность lada xray

Поделиться в социальных сетях:

👍

Никитин Андрей
28 марта 2024 07:03

Здравствуйте всем. Загорелся идеей установки шайбы ride select на xray. Почитал информацию по данной теме в интернете. Для установки шайбы требуется перепрошить блок АБС прошивкой от XRay cross. Нашёл на Лада онлайн файл для прошивки блока. Вот хочу узнать теперь кто-нибудь пользовался этой ссылкой для перепрошивки АБС? Она рабочая (файл)?
xn--80aal0a.xn--80asehdb/…-select-na-lada-xray.html
За любую информацию буду благодарен.
Заранее всем спасибо.

0
Лада.Онлайн
23 июня 2022 11:22

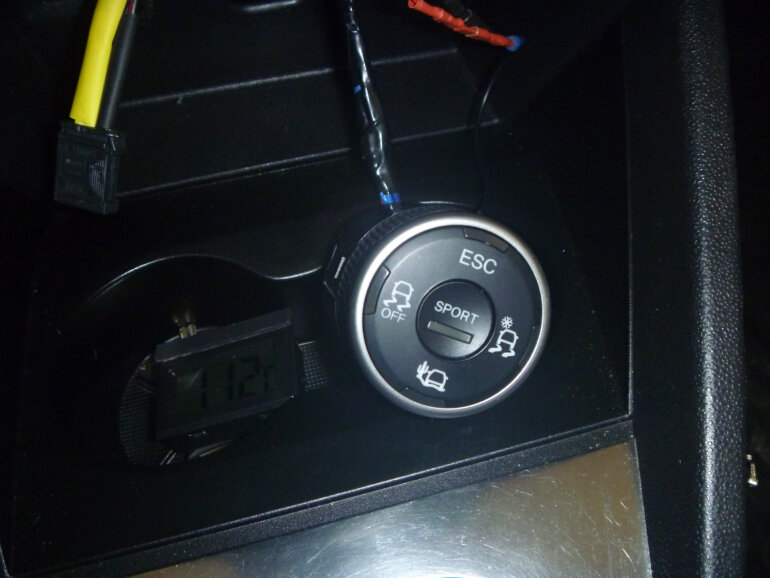

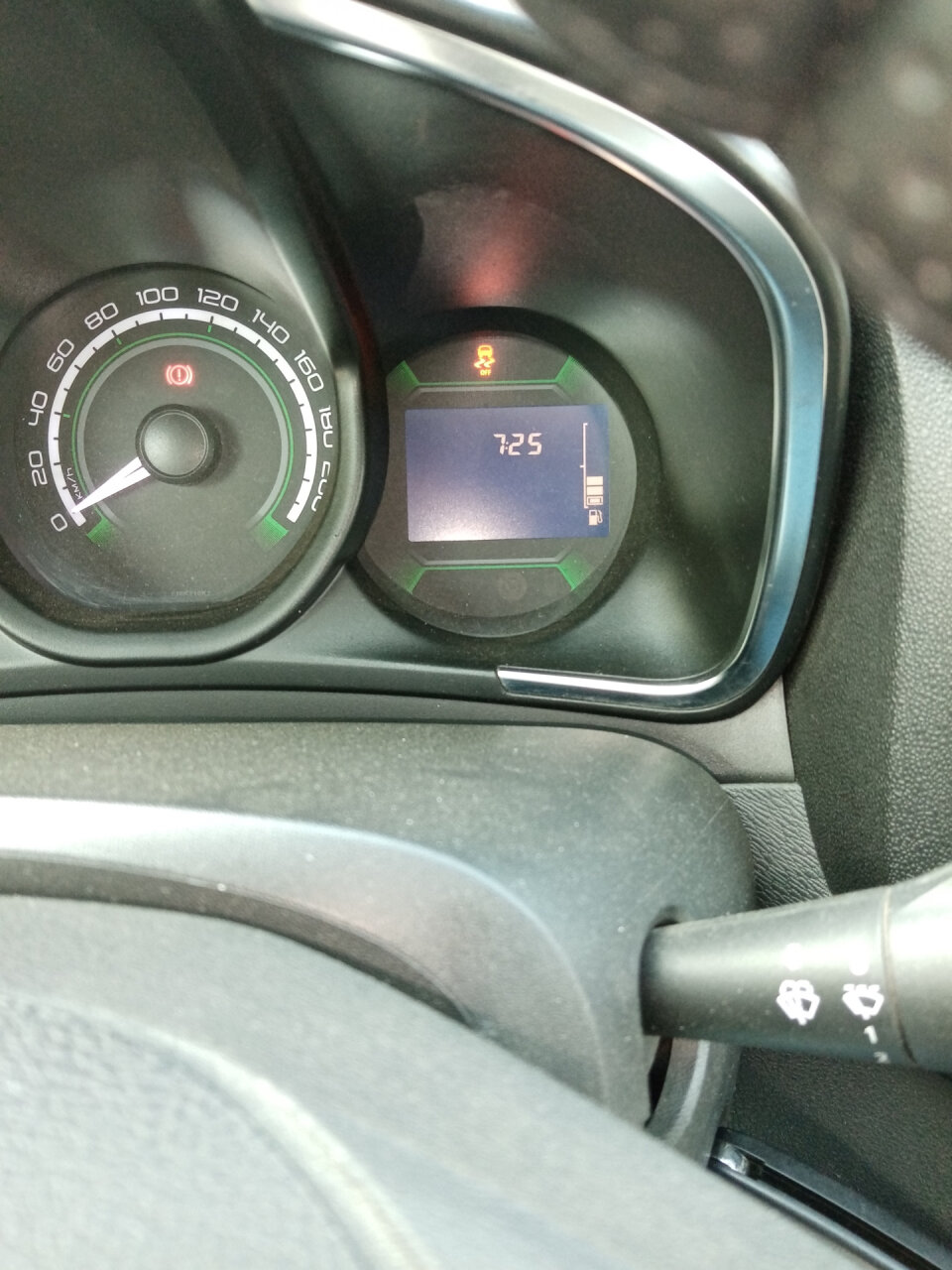

Шайбу Lada Ride Select как на х рей кросс, подключил потом прошили абс, шайбу конфигурировали 17.06.22г. Специалист по Чип-тюнингу Евгений молодец справился быстро ему спасибо за работу. А по схеме подключить не сложно. Данным вопросом интересовался около 2 лет пока не нашёл здесь человека который смог воплотить в жызнь эту тему. Шайба работает на панели приборов как и положено загарается значек отключения ESP, осталось приобрести консоль, чтобы её установить на место.

https://www.drive2.ru/l/620856009249795515/
Евгений Викторович П
3 июня 2022 20:46

Ага гдето на другом форуме видел эти фото и он пишет что адаптировать не смог. Я тоже установил и прошил, а адаптировать не смог. И не знаю как и кто может. Фообще это правильно называется конфигурирование.

-1
1. Гость Александр
  23 июля 2022 08:21

  Приезжайте к нам Мрдовию вам адаптируют и прошьют систему, все работает.

  +4
Чебурашка
13 мая 2022 10:45

>>> Прошить блок АВС под прошивку XRAY Cross 1.8 с МКП с Lada Ride Select.

а откуда у этого кулибина (в худшем смысле этого слова) уверенность, что смена прошивки абс на обычном хрее от кросса не повлечет неадекватного изменения устойчивости авто на дороге. другая подвеска, другой центр тяжести. в общем дурная голова рукам покоя не дает. надеюсь не размотается сам или кого другого.

+2
1. Гость Александр
  23 июля 2022 08:30

  Система испытана на трассе и на посёлке в ливень АБС работает отлично, а вы уважаемый думайте ( как вы любите говорить в худшем смысле этого слова и завидуйте молча если не можете сами.) всего хорошего математик.

  +2
