Установка подрулевых переключателей на Lada 4x4 от иномарки

13 октября 2020 Лада.Онлайн 23 424 4

На Lada 4x4 используются самые старые подрулевые переключатели. В начале года внедорожник получил небольшой рестайлинг, но это обновление не затронуло устаревшие рычаги. Разбираемся, как можно заменить штатные подрулевые переключатели Нива 2121 на современные и функциональные переключатели от иномарки.

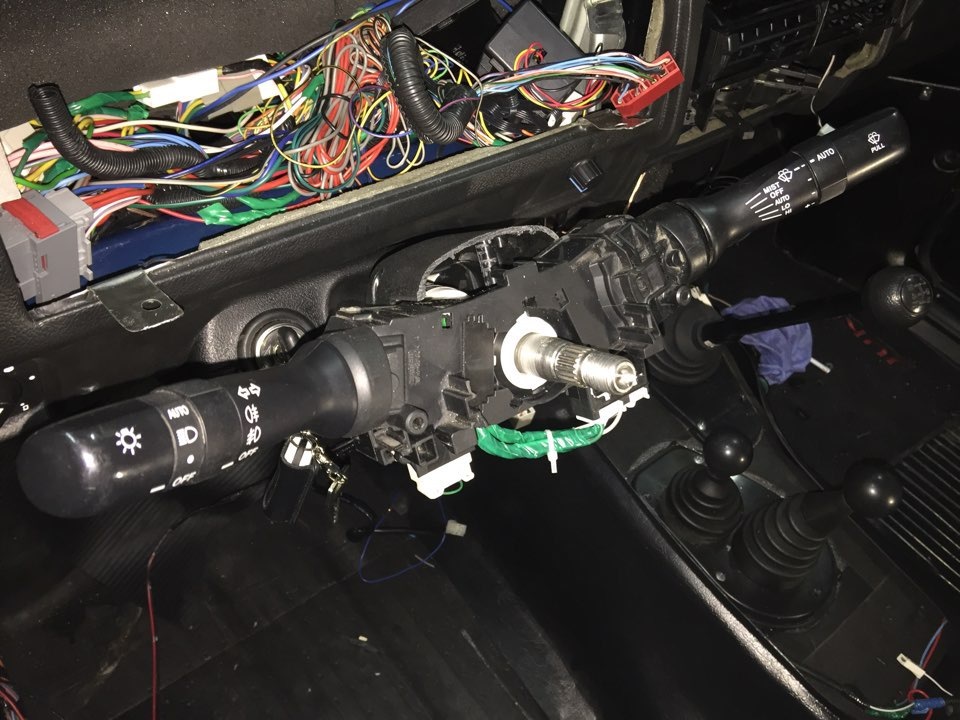

Подрулевые переключатели от Toyota

Потребуется: подрулевые переключатели от Toyota (в данном примере от Camry).

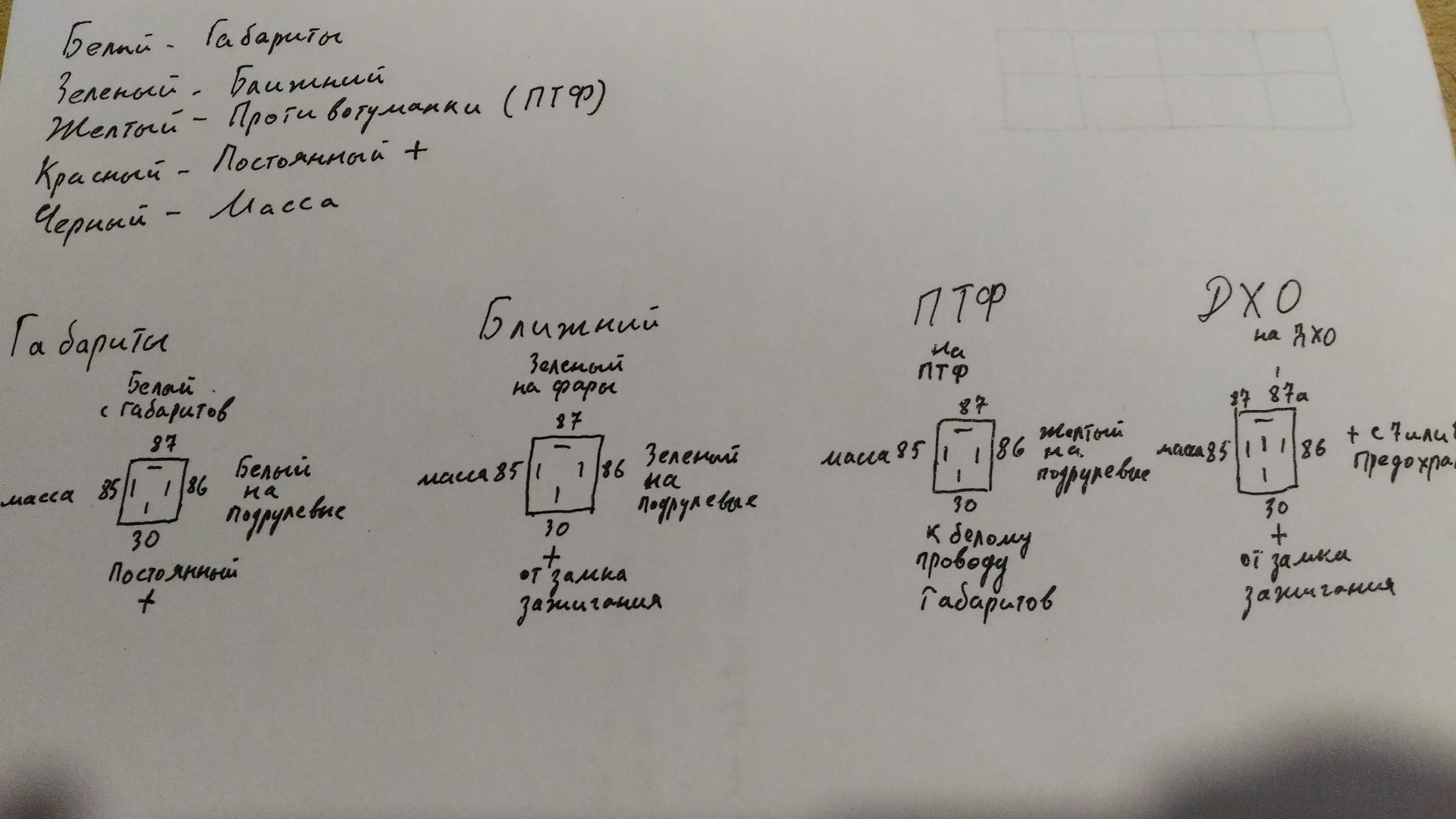

Схема подключения:

Пояснения автора (niva630):

Делал переходник для крепления рычагов к рулевой колонке (схема ниже).
Установил два реле на повороты, так как в переключателях Toyota всё управляется одним плюсом, а в Lada 4x4 через подрулевые идёт 5 вольт на реле-прерыватель.
В переключателе Toyota не оказалось функции переключения дворников заднего стекла, пришлось подключить эту функцию на отдельную кнопку.

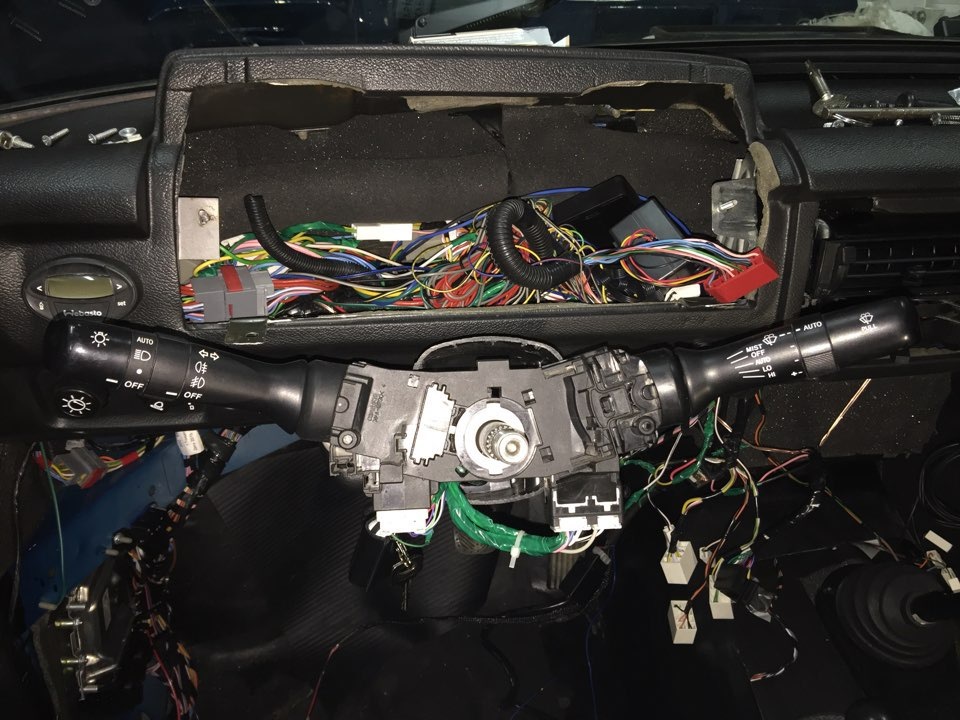

После проверки всё работает нормально. Убрал лишние кнопки с панели. Свет управляется с переключателя.

Подрулевые переключатели от Chevrolet Lacetti

Автор доработки artemartemof.

Потребуется:

Переключатели от Chevrolet Lacetti.

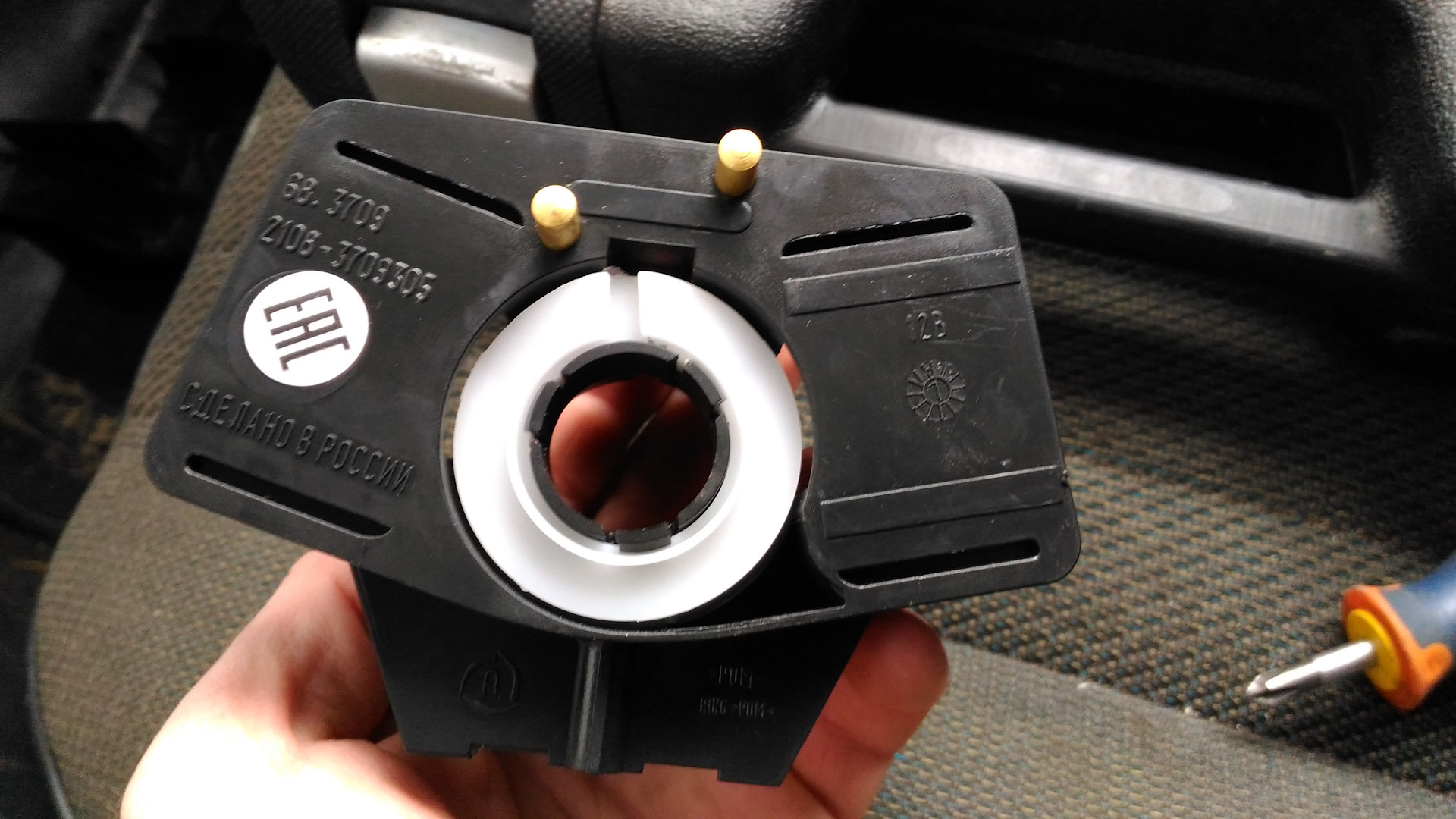

Центральная часть от ВАЗ 2108.
Провода.
Контактное кольцо руля ВАЗ 2108.
Патрубок системы охлаждения.

Установка

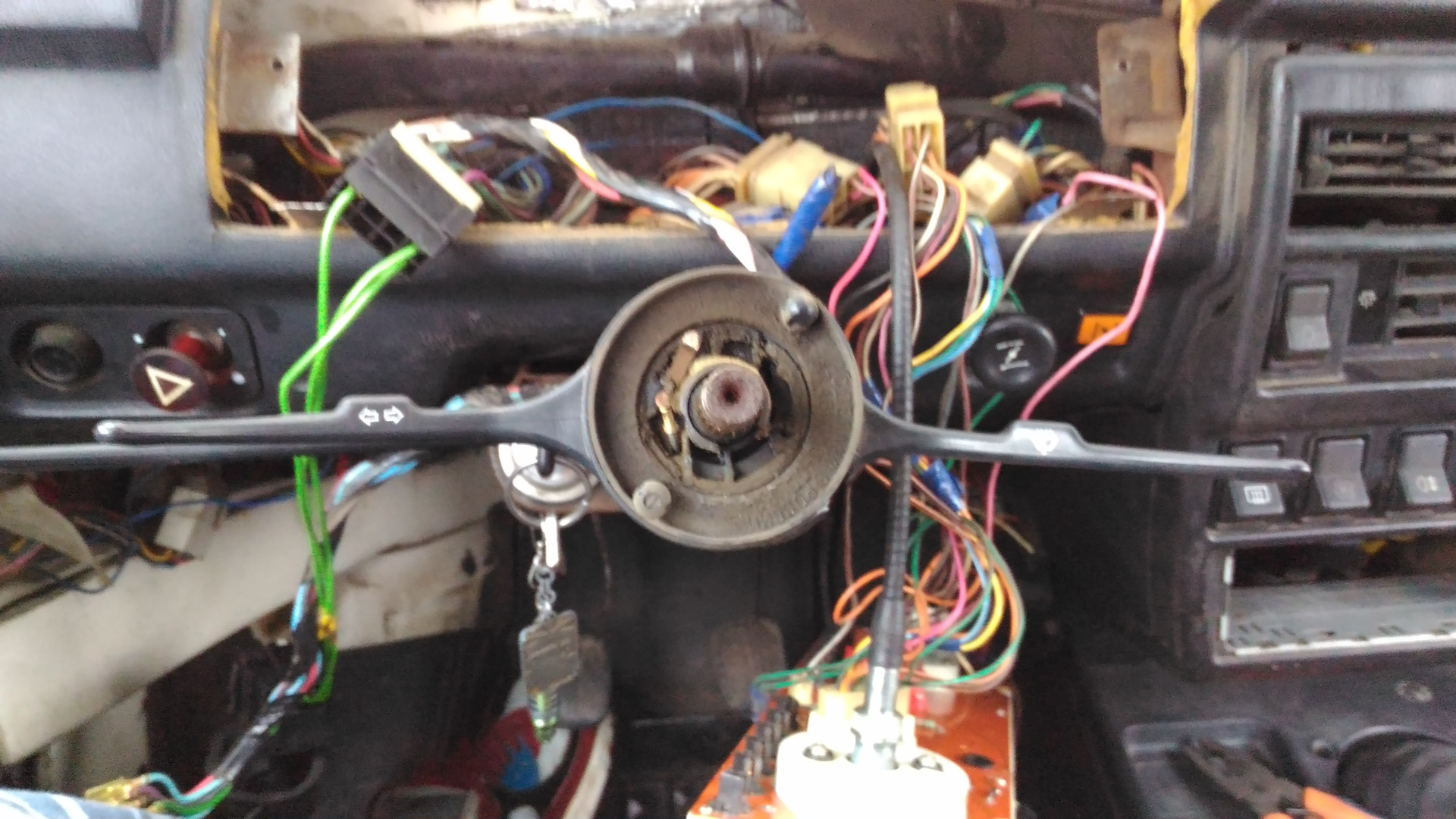

Снять руль, пластиковый кожух рулевой колонки и штатные подрулевые переключатели.

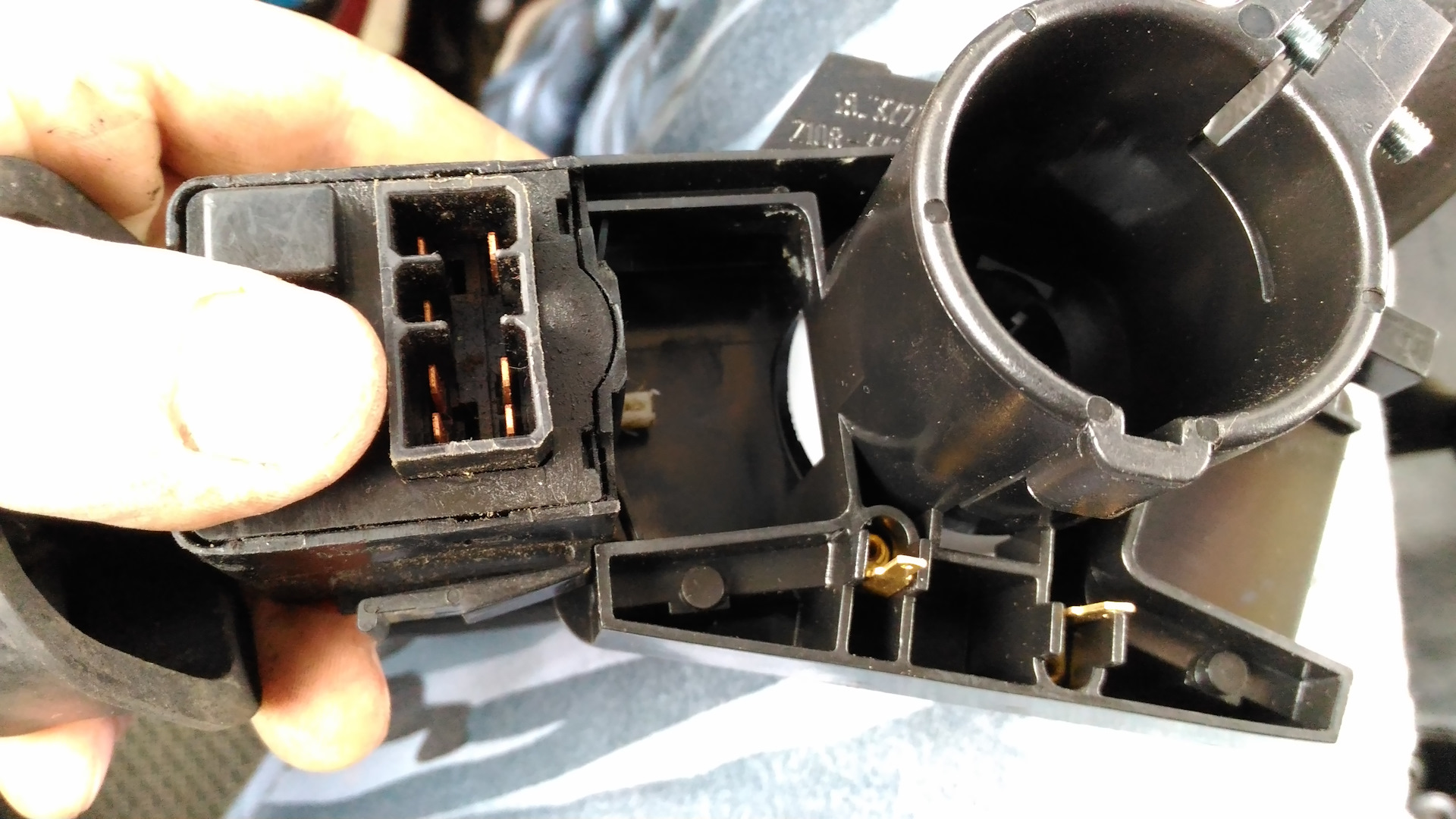

Чтобы вставить подрулевые лачетти в центральную часть 2108 нужно отпилить защелки на подрулевых.

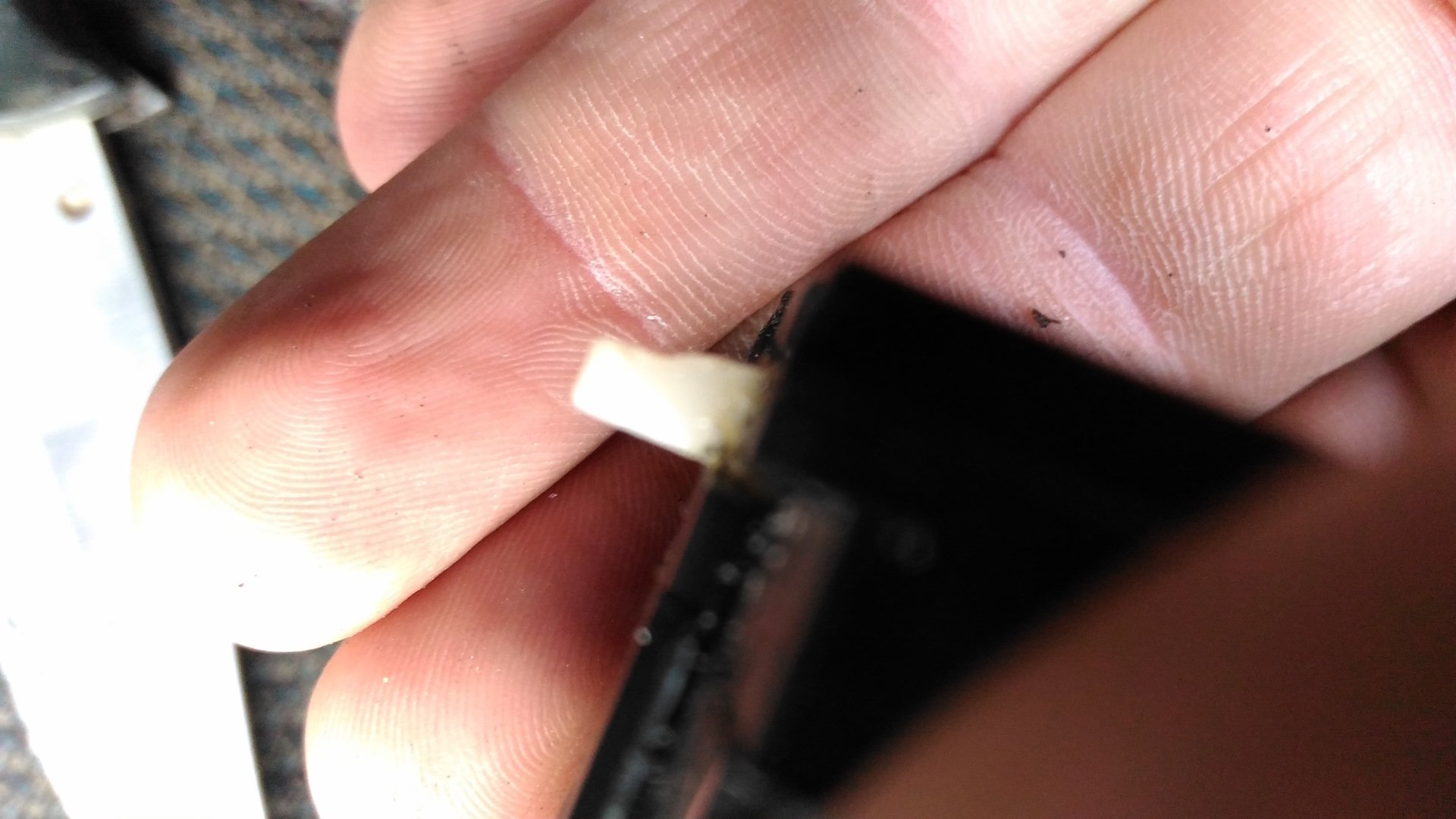

Чтобы поворотники отщелкивались при повороте руля, нужно немного подпилить усик на подрулевых.

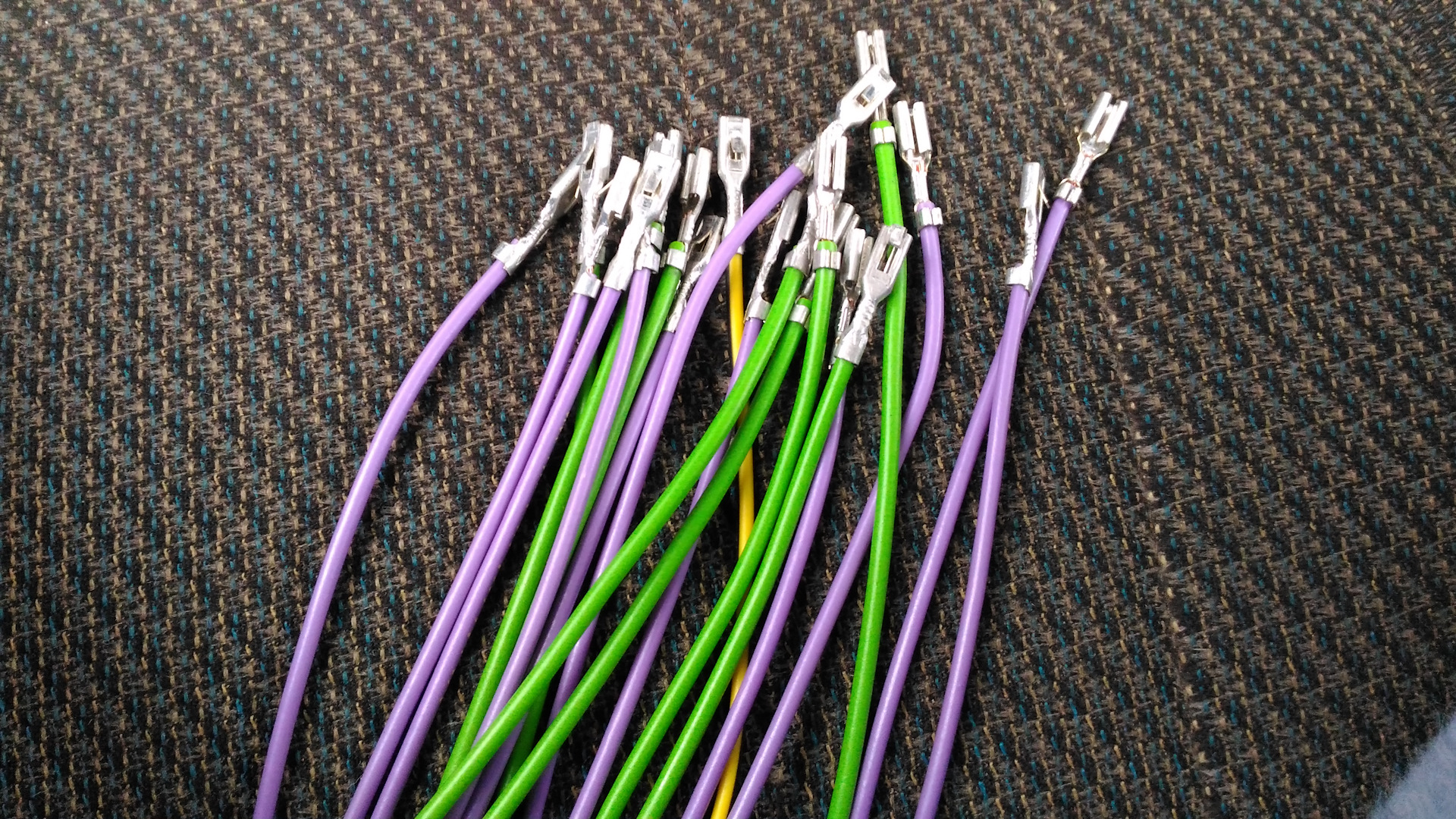

Маленькую фишку обрезаем и обжимаем клеммами.

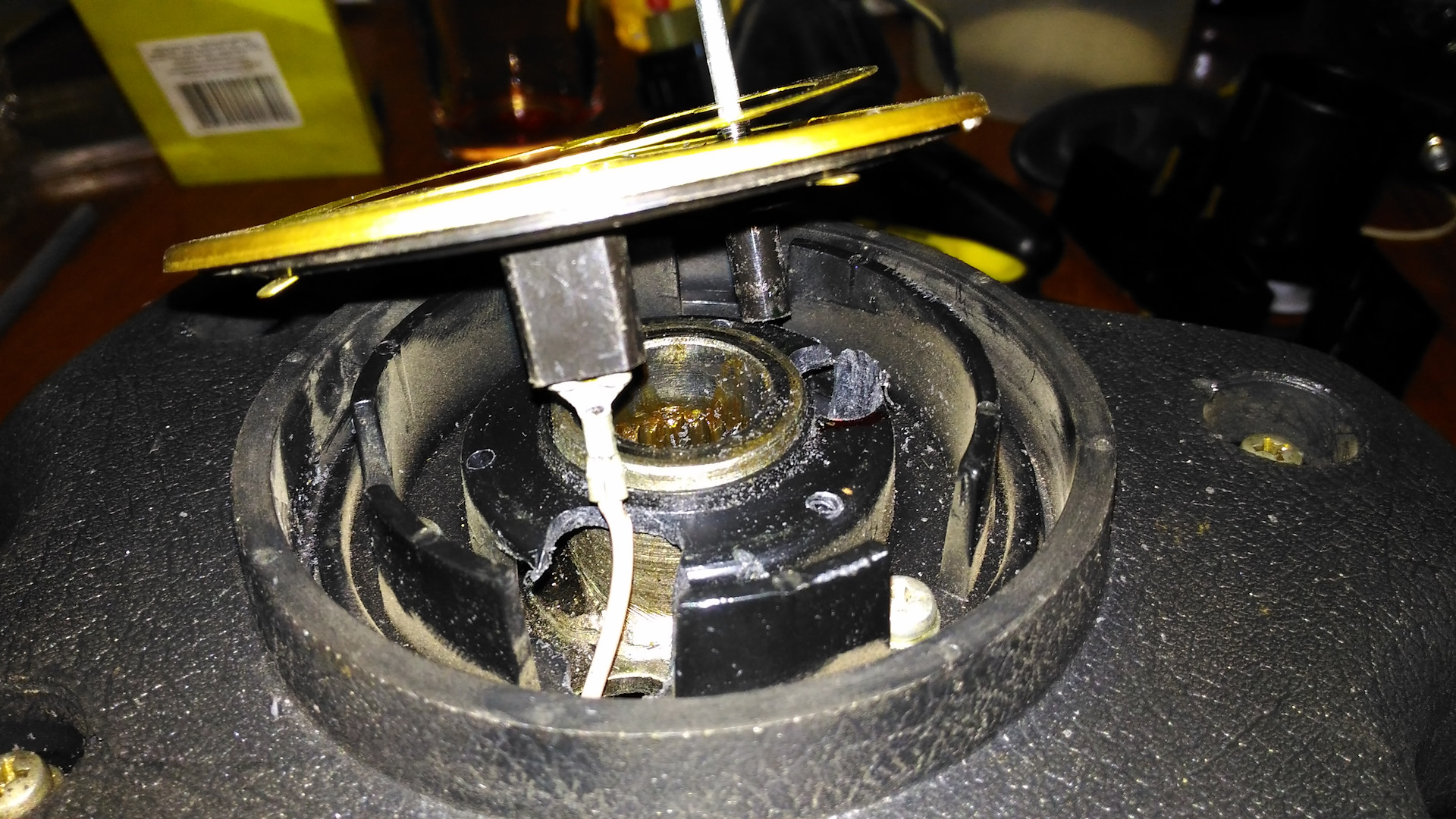

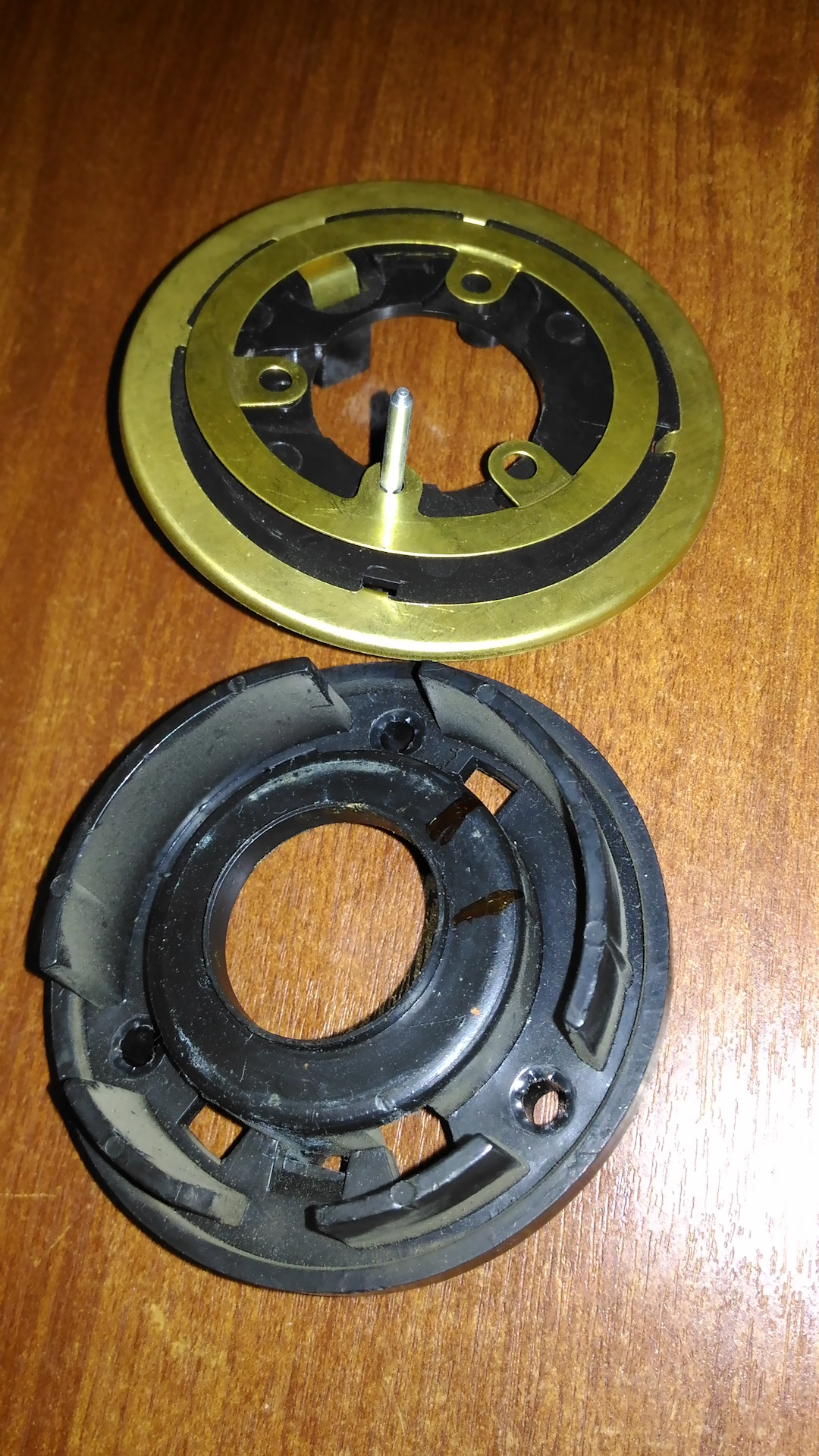

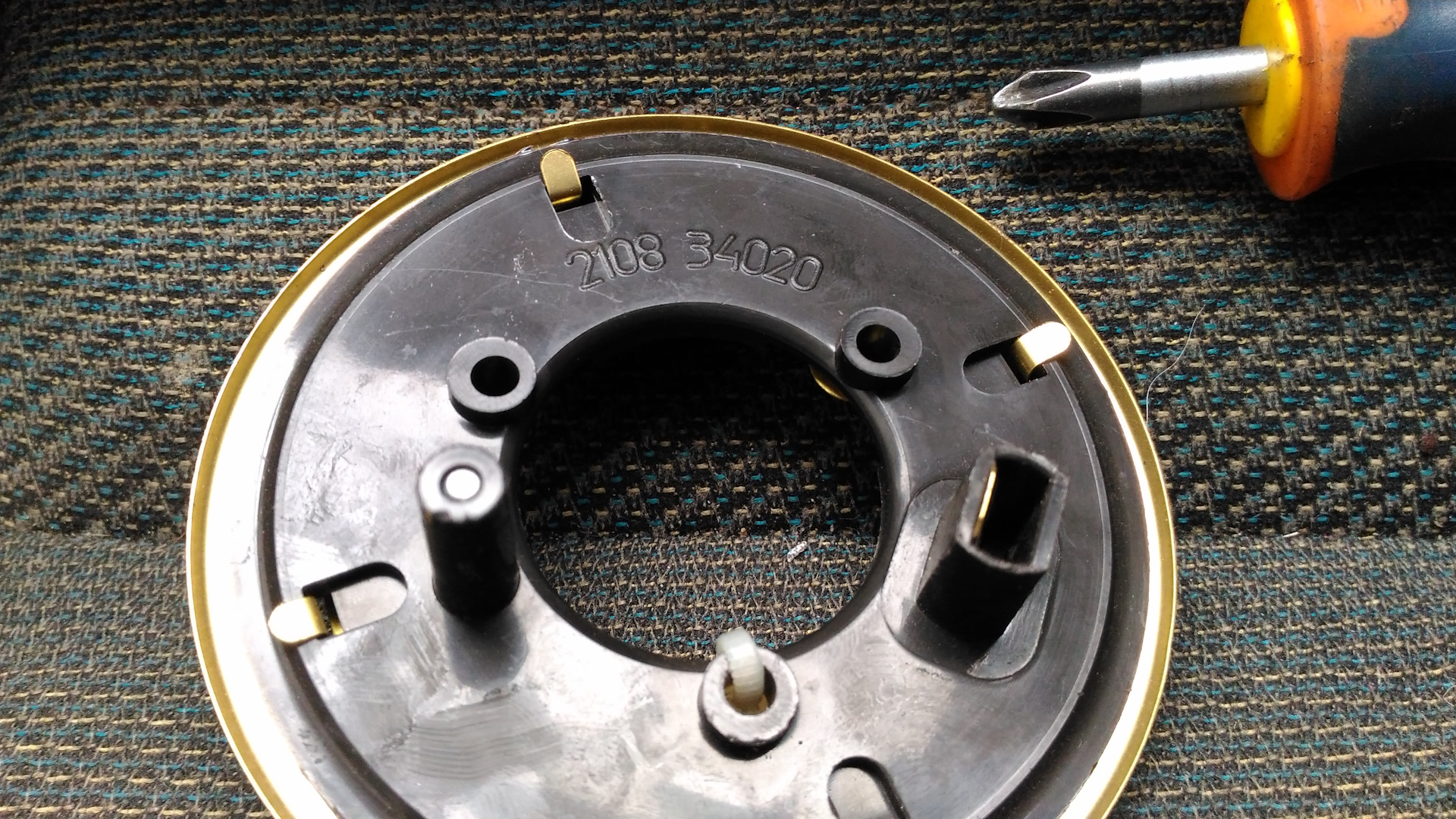

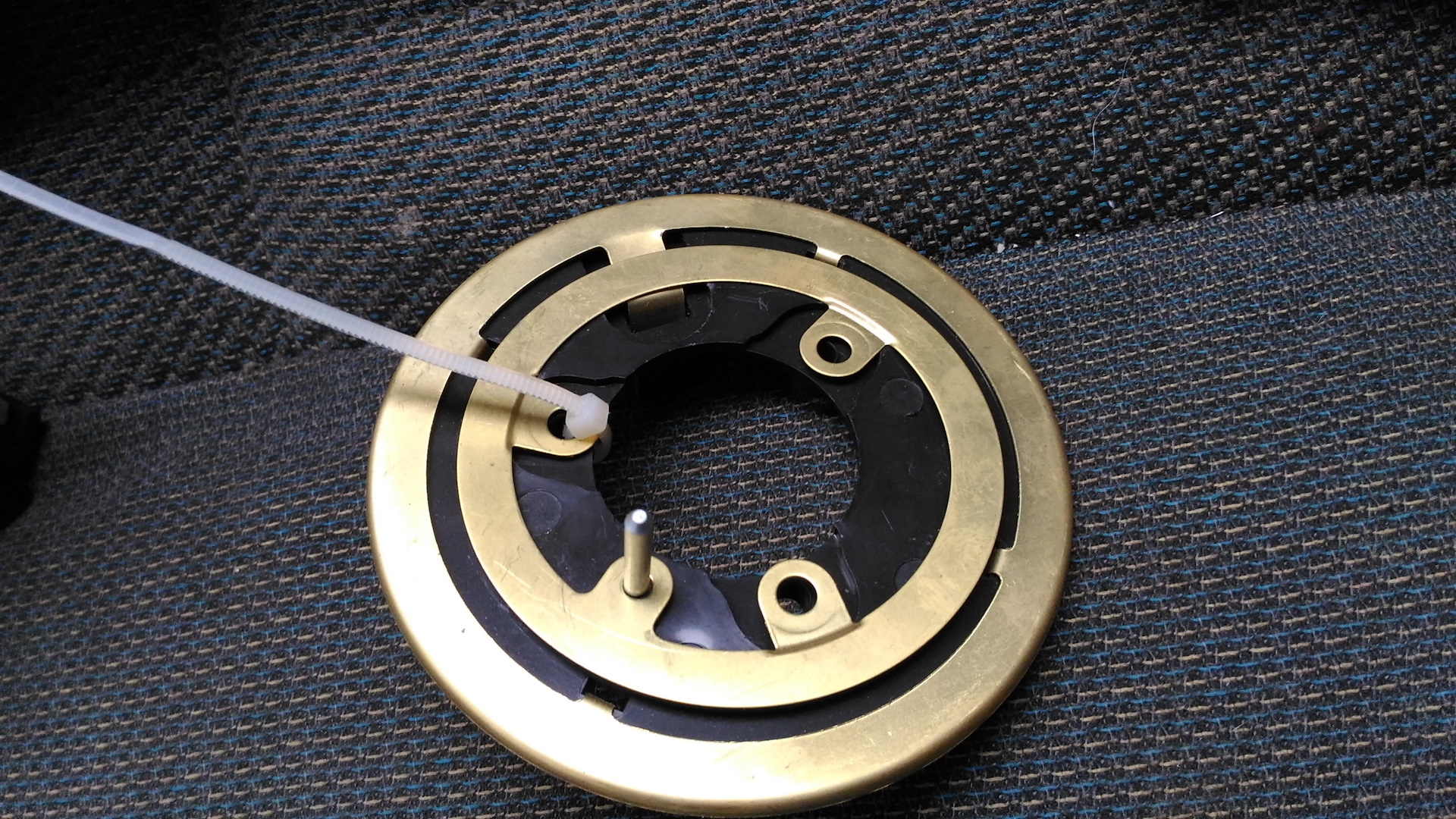

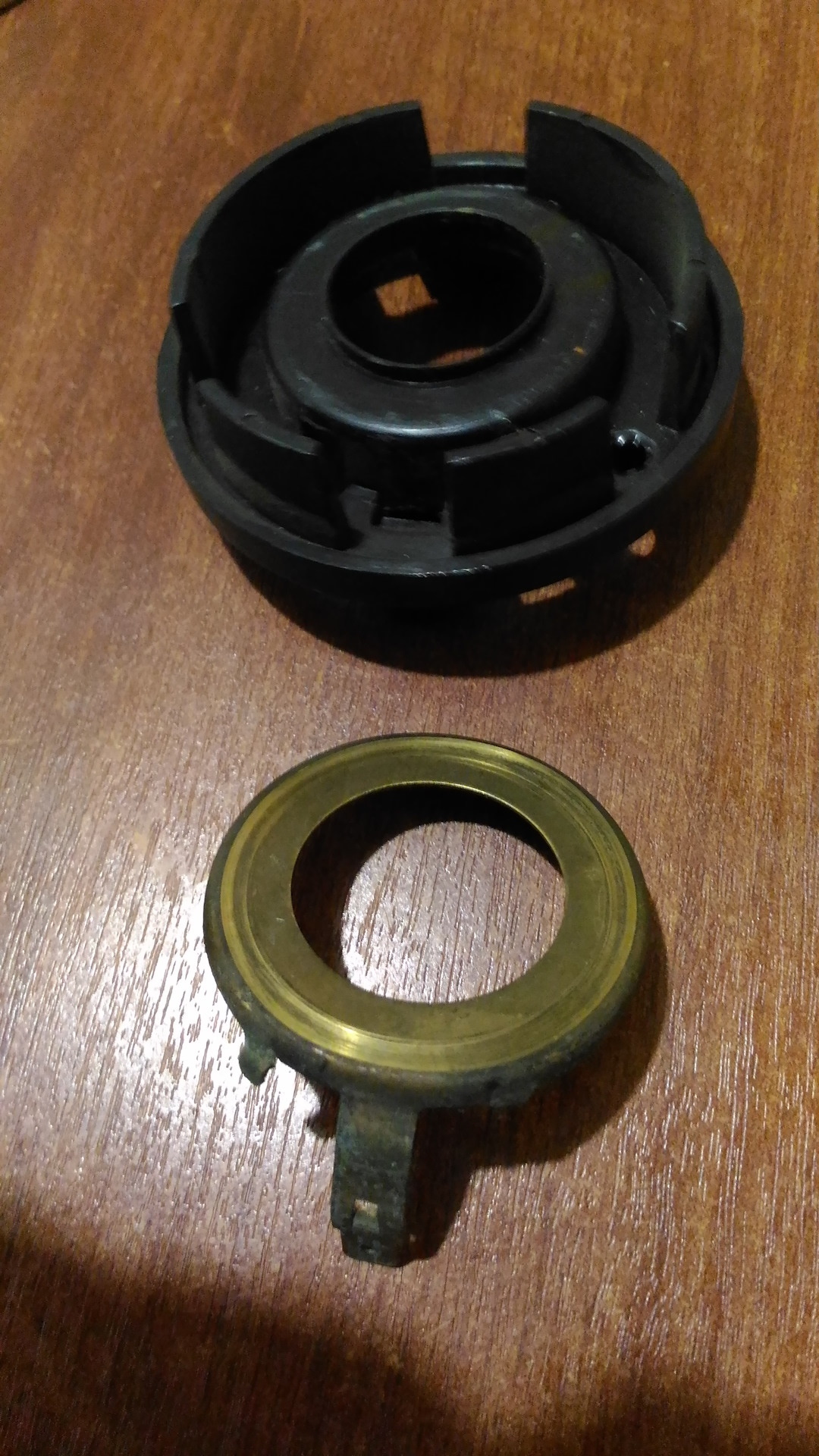

Чтобы подружить руль с новыми подрулевыми нужно немного его доработать. Центральная часть подрулевых будет от ВАЗ 2108, а это значит, что и контактное кольцо на руле нужно от ВАЗ 2108. Откручиваем 3 самореза, вынимаем штатное кольцо, отгибаем усики и отделяем медное кольцо от пластмассовой части. Теперь нужно совместить кольцо 2108 с пластмассовой частью Нивы.

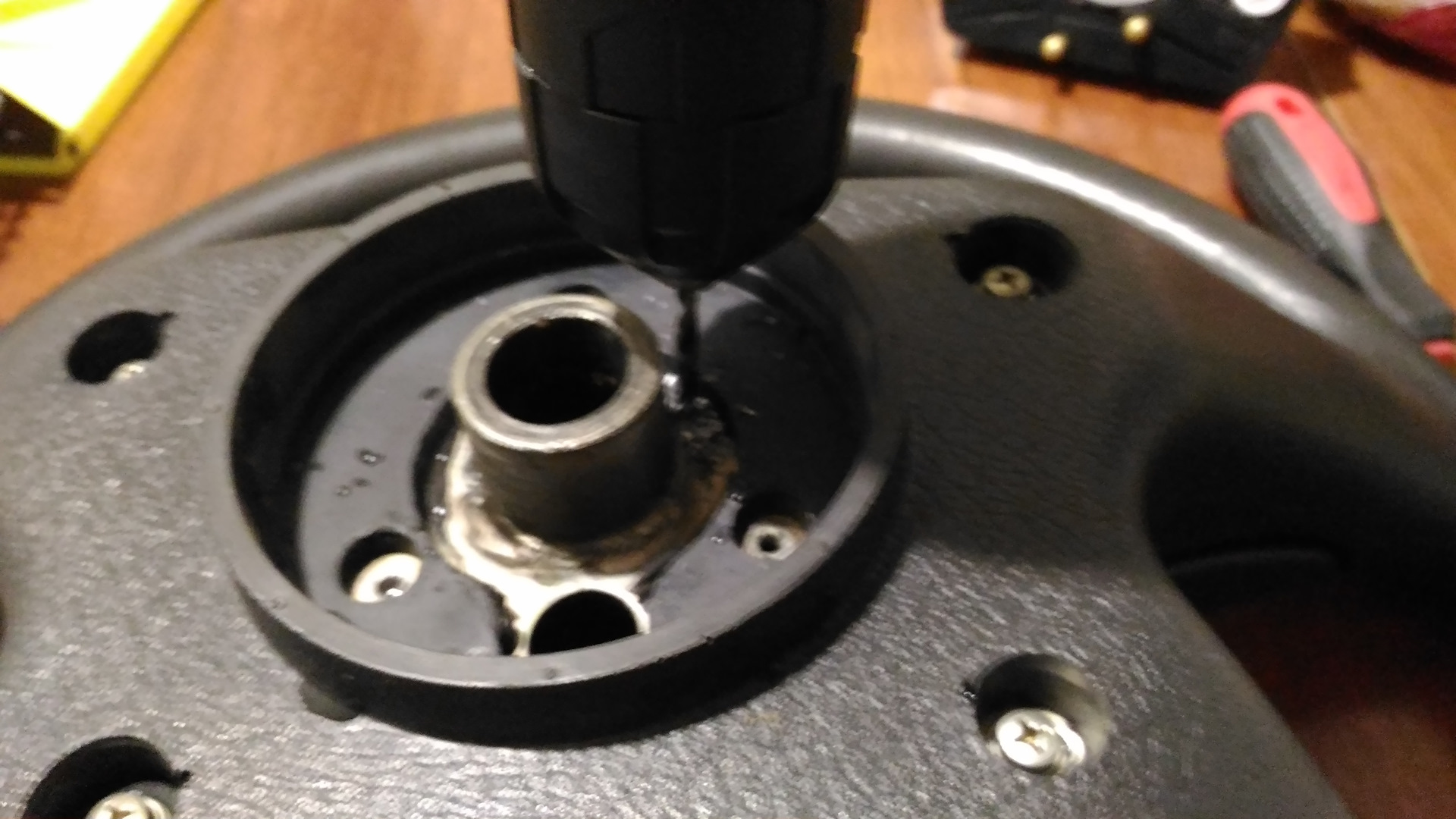

Дальше нужно просверлить отверстие в руле, в которое будет входить флажок с помощью которого будут откидываться поворотники. Устанавливаем кольцо.

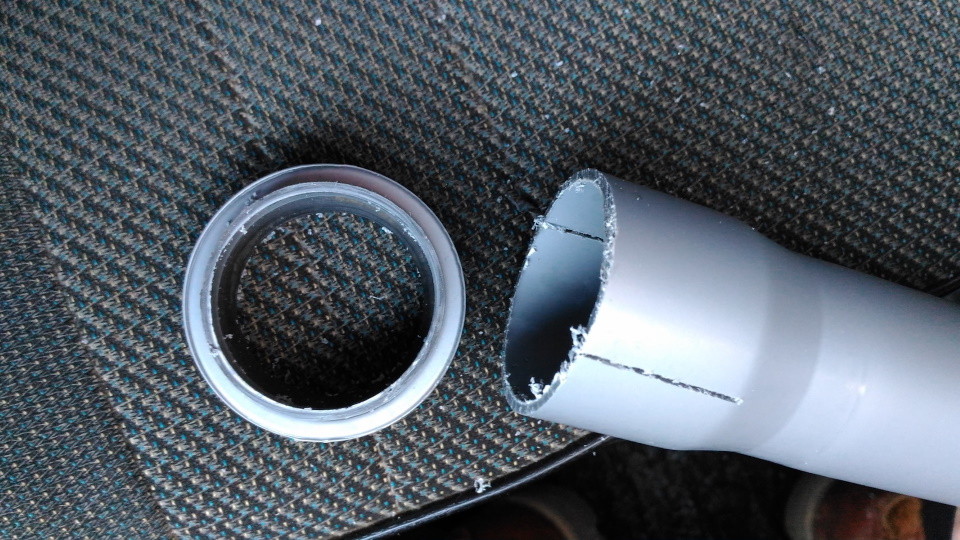

Теперь нужно закрепить переключатели на рулевой колонке Нивы. Для начала нужно отпилить часть пластиковой сантехнической трубы.

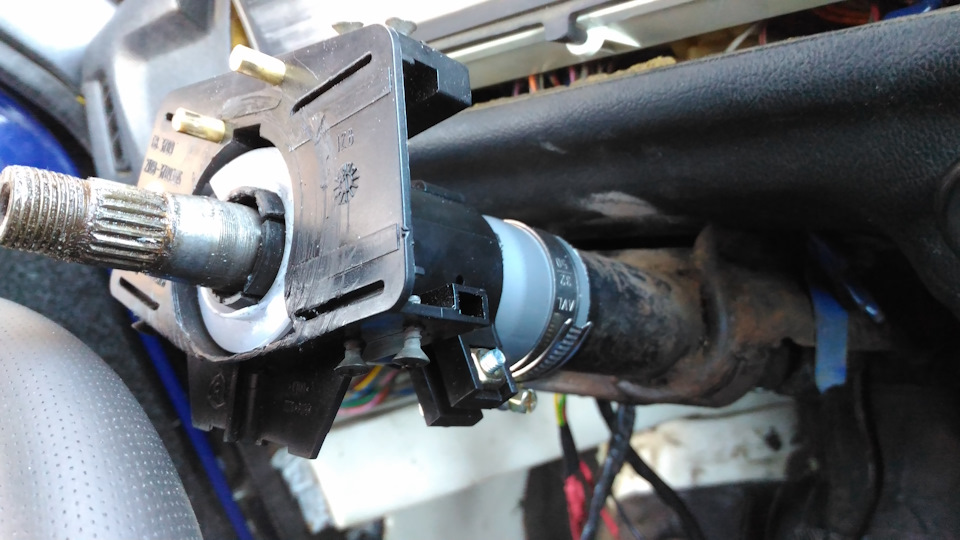

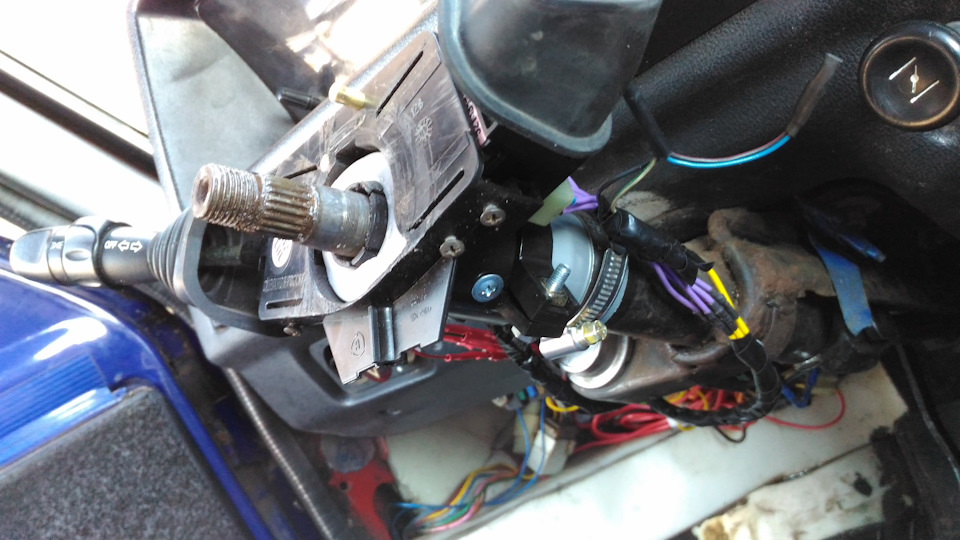

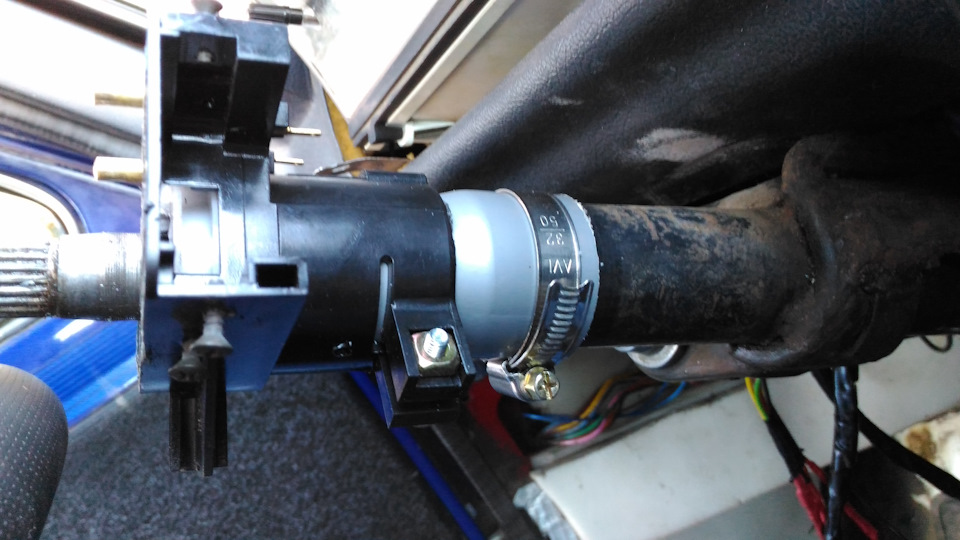

Установить этот кусок на рулевой вал. Зажимаем патрубок хомутом и одеваем центральную часть 2108. Примеряем руль. Контактное кольцо 2108 отлично соединяется с центральной частью подрулевых. Подрулевые Лачетти в центральной части 2108 закрепляем с помощью небольших винтиков. Они не входят внутрь подрулевых, а просто зажимают их с двух сторон.

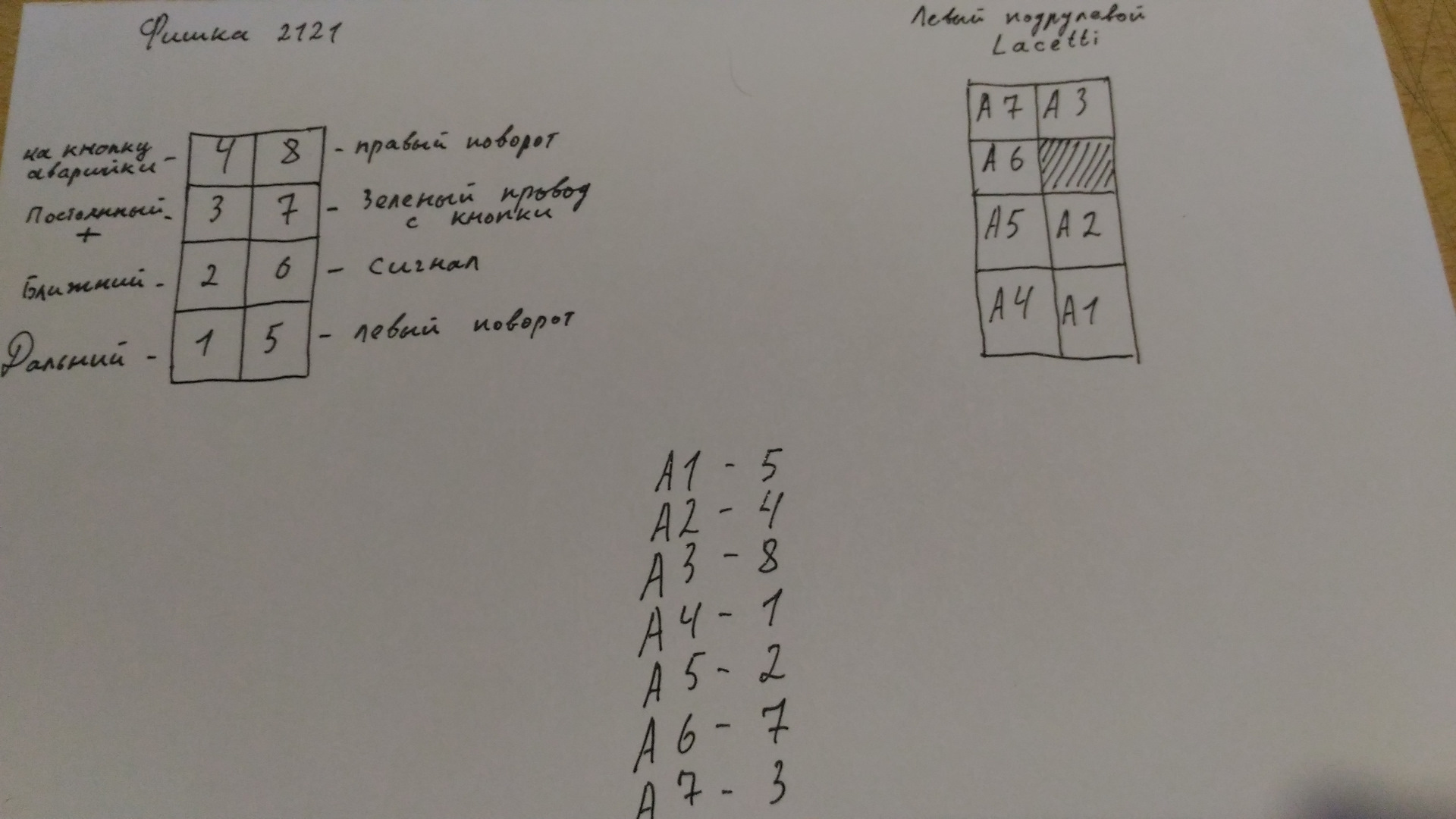

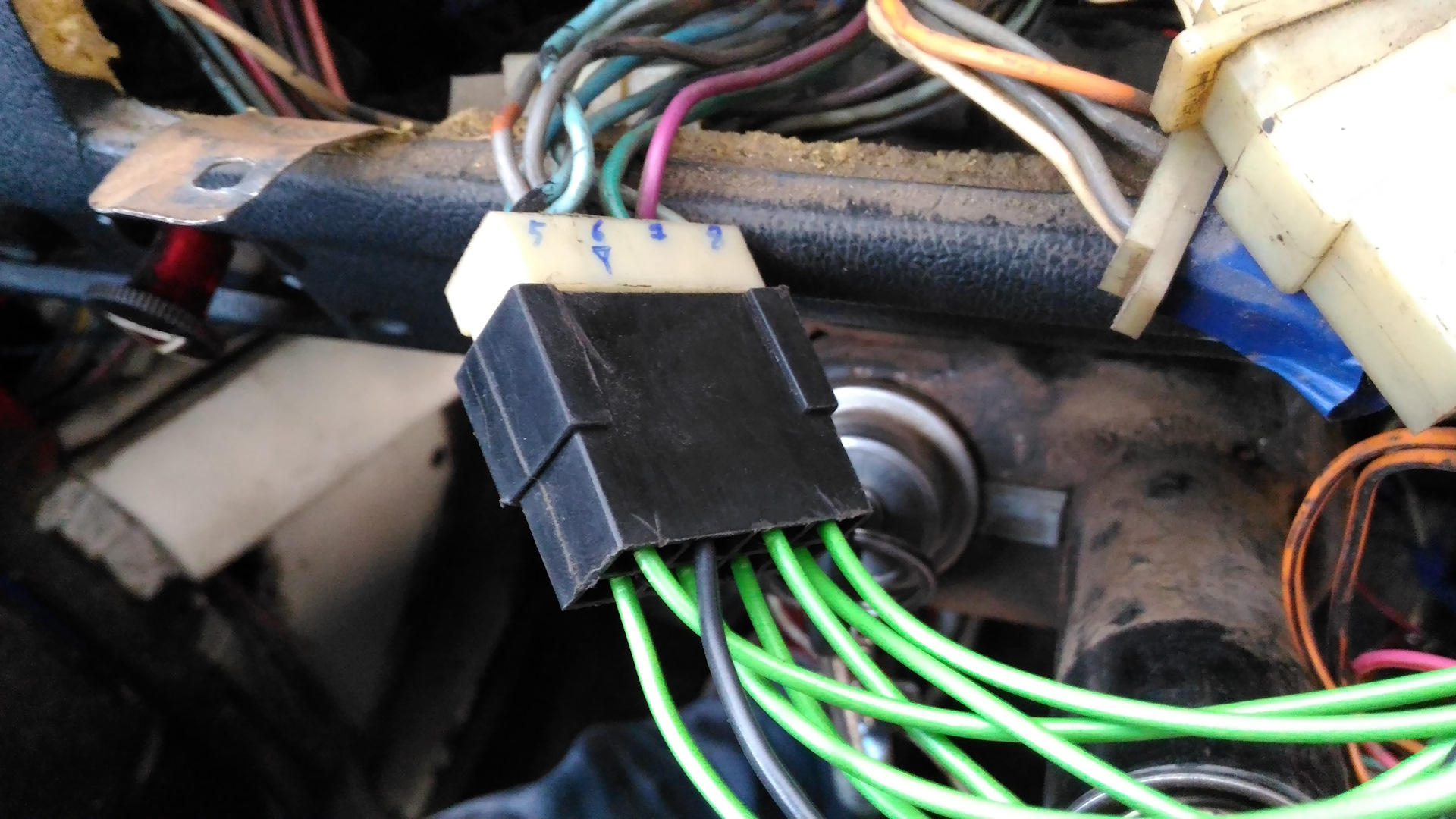

Схема подключения

Левый подрулевый переключатель:

Правый подрулевый переключатель:

Штатный моторчик дворников имеет только 2 режима работы, поэтому было принято решение установить моторчик от ВАЗ 2110. Стоит отметить, что 15 контакт с реле и контакт А8 подрулевых питаются от розового провода, который был в фишке стеклоомывателя.

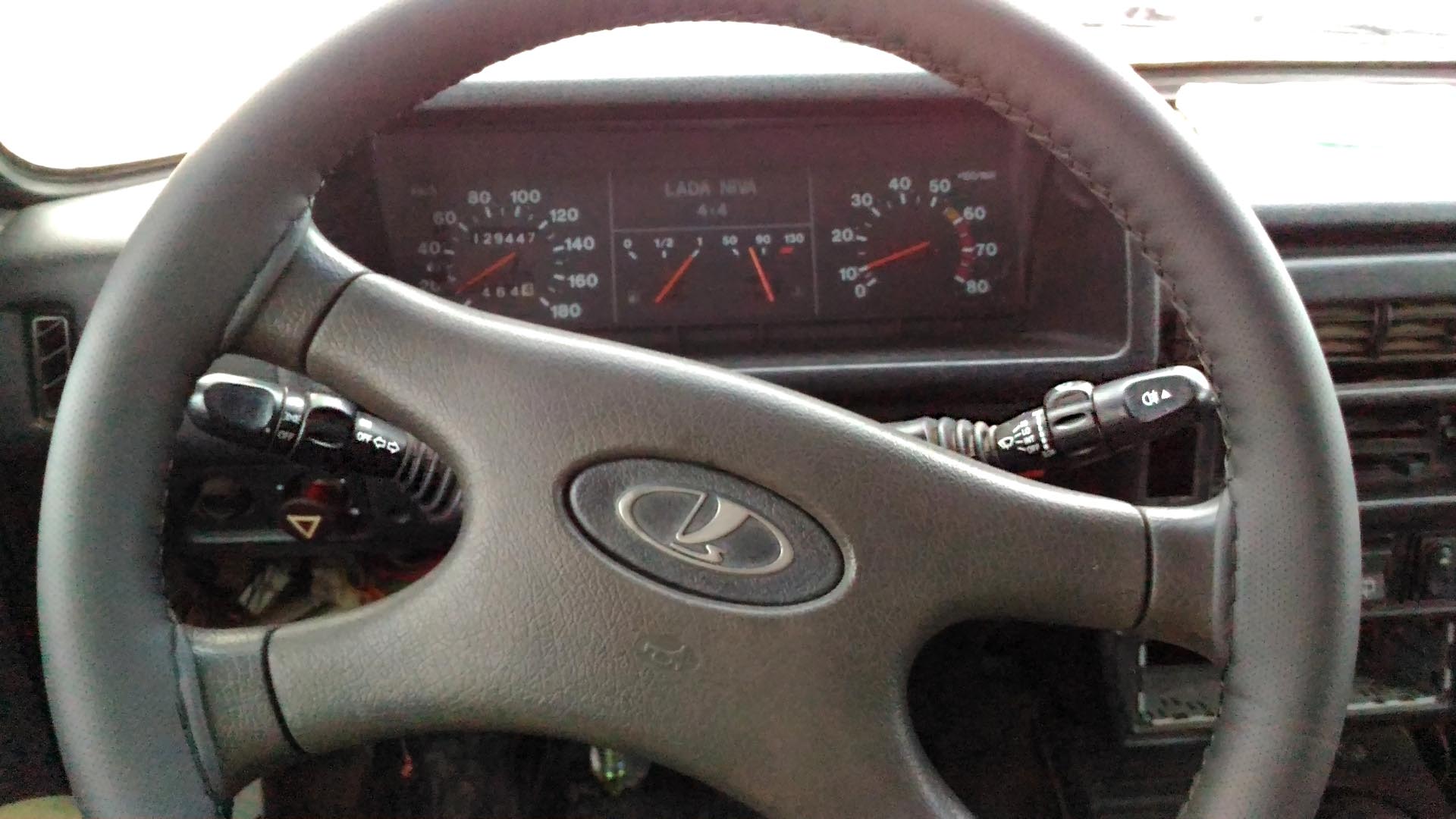

Результат на фото:

А вас устраивают штатные подрулевые переключатели на Lada 4x4? Будете их менять на другие?
