Как установить противотуманные фары на Лада Гранта/Калина 2/Приора

Штатные противотуманные фары (ПТФ) на Лада есть только в комплектациях «Люкс». Если вы обладатель автомобиля в более простой комплектации ("Норма" или "Стандарт"), то можете выполнить установку ПТФ на седан, универсал, хэтчбек или лифтбек самостоятельно по самой простой и универсальной схеме..

Установка

Потребуется:

купить ПТФ (артикулы: 21900-3743011-00 и 21900-3743010-00), например тут. Для Lada Granta FL каталожный номер ПТФ: 261500097R.
кнопка включения ПТФ (артикул 759.3710-07.01А или 995.3710-07.06).

Где купить? Этот и другие аксессуары по самым низким ценам представлены в нашем интернет-магазине (ПТФ Гранты, ПТФ Калины, ПТФ Приоры).

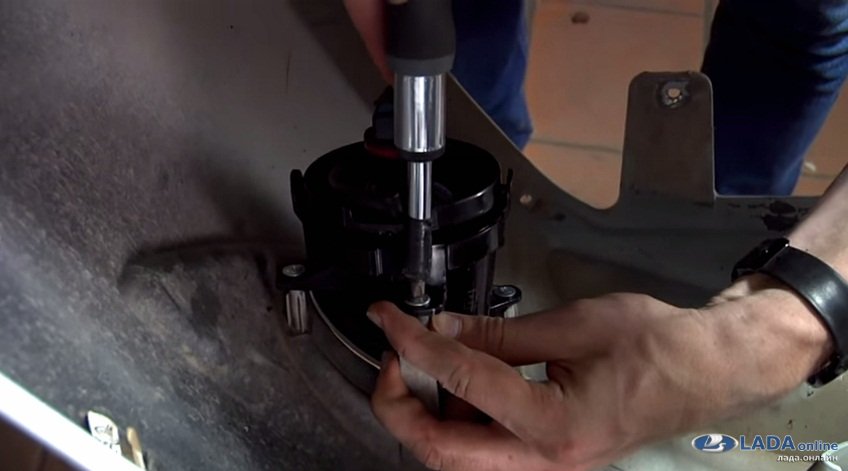

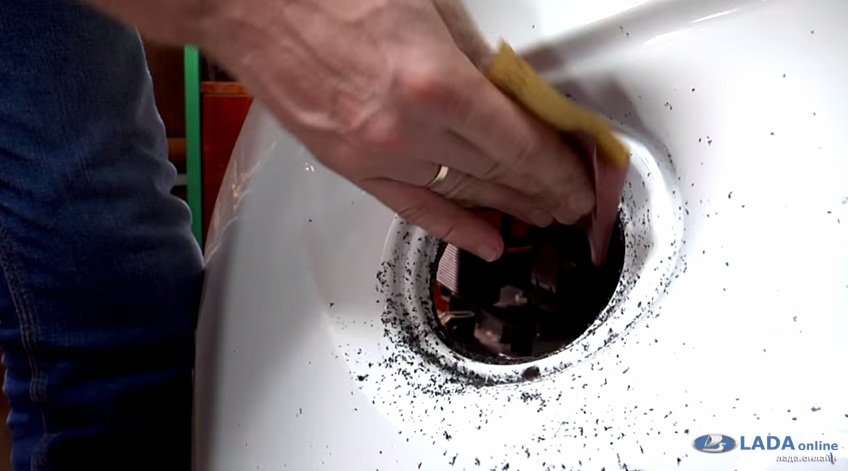

Для установки ПТФ в бампер его следует снять. Затем вырезать отверстия необходимого диаметра. Обработать спиленные края шкуркой. И закрепить в противотуманные фары в бампере, используя винты. Трудностей возникнуть на этом этапа не должно.

Весь процесс также показан на видео:

Подключение

Ниже представлена универсальная схема подключения ПТФ с использованием дополнительной кнопки. В комплекте ПТФ есть все необходимое для установки и подключения. В некоторых случаях может потребоваться удлинить провода (сечение не менее 0,75 кв.мм), будьте к этому готовы.

схема подключения птф гранта/приора/калина 2

Проводку под капотом рекомендуется спрятать в гофру (кембрик). Провода из моторного отсека в салон прокладываем через штатные отверстия в моторном щите (отверстие над педалями). Реле удобней всего расположить внутри панели, за модулем управления светом (МУС). Плюс для коммутации ПТФ берем от аккумулятора или в монтажном блоке (чаще всего это толстый розовый провод). Другие полезные контакты можно найти в таблице из статьи по установке сигнализации. Кнопку устанавливаем в любое удобное для вас место.

С завода управление ПТФ осуществляется через модуль управления светом, схема:

подключить противотуманные фары на Лада Гранта, Калина 2

В нашем случае для включения противотуманок будет использоваться отдельная, новая кнопка. Преимущество такого универсального подключения ПТФ в том, что процесс установки весьма прост и не требует много времени и средств. Недостаток - индикация работы противотуманных фар на приборной панели отсутствует, но это все решается с помощью доработки панели.

Процесс установки и подключения ПТФ на Lada Granta FL показан на видео:

Кстати, а вы знаете, что нужно для переделки обычной Lada Granta в новую FL?

Поделиться в социальных сетях:

👍

Асгат
30 сентября 2018 13:53

Здравствуйте подскажите где можно заказать накладку на противотуманную фару на новую лада гранта 2018 г выпуска с передком похожим на весту хочу поставить туманки

+2
1. Гость Дмитрий
  29 октября 2018 17:30

  8450100966 LADA
  Облицовка бампера
  8450100967 LADA
  Облицовка бампера
  на автодоке 150 р. за каждую

  +3
2. Гость Дмитрий
  29 октября 2018 17:31

  туманки думаю WESEM H05 покупать, цена-качество соответствует

  0
Лада.Онлайн
13 февраля 2017 16:07

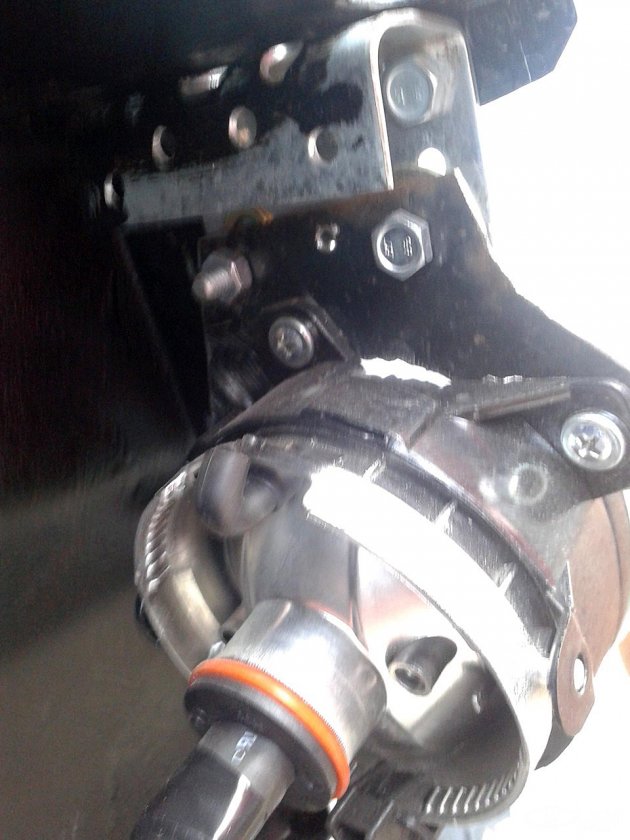

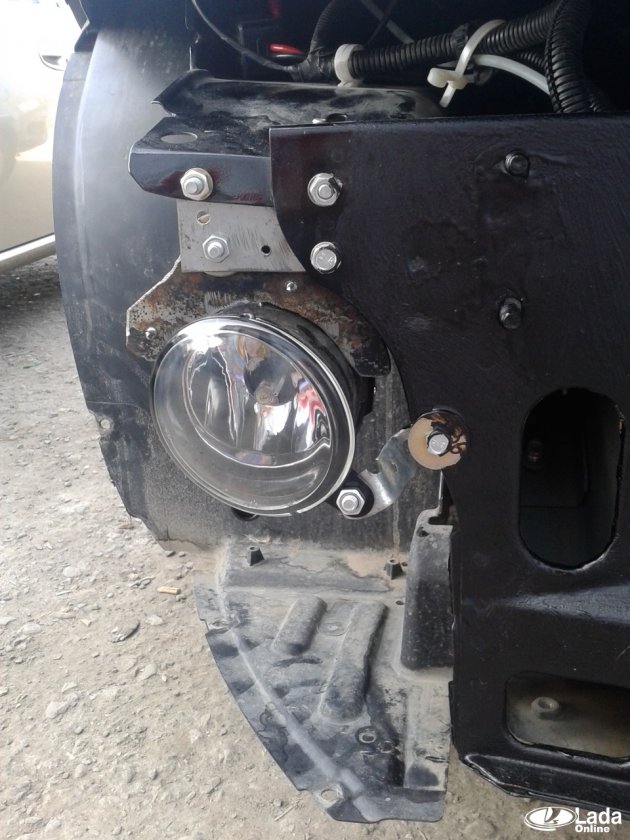

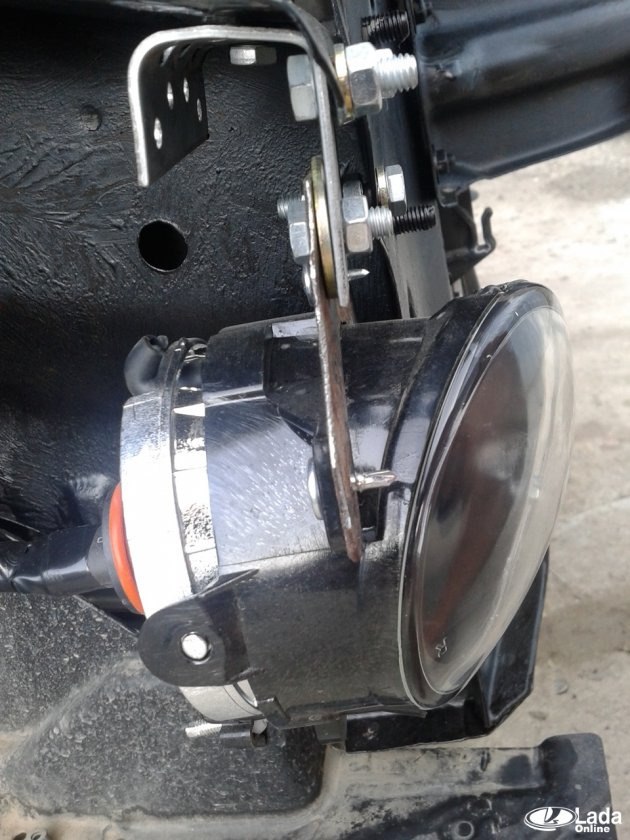

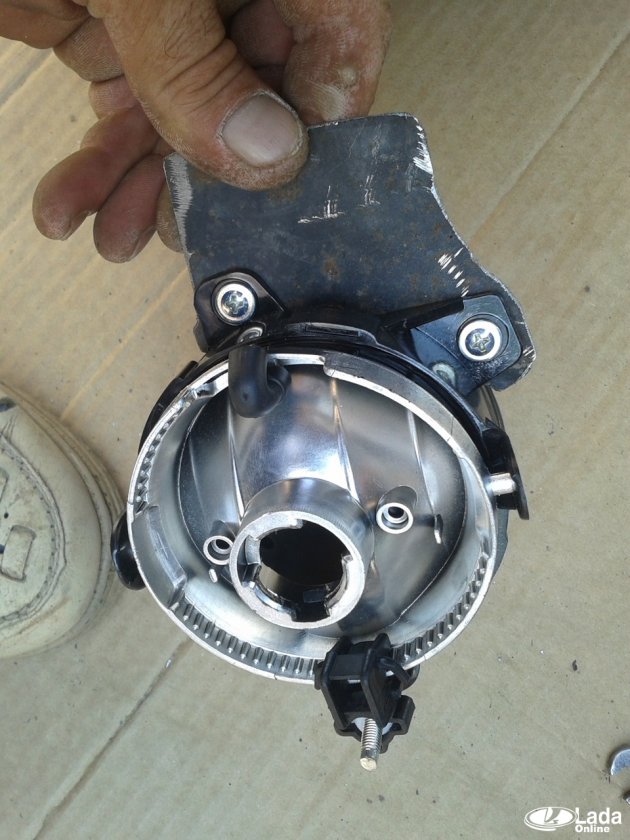

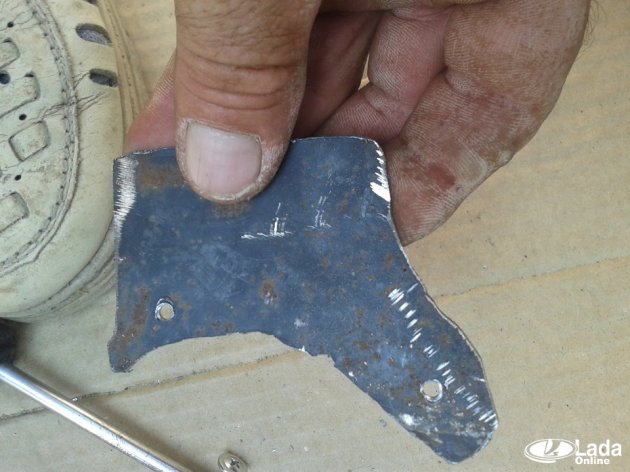

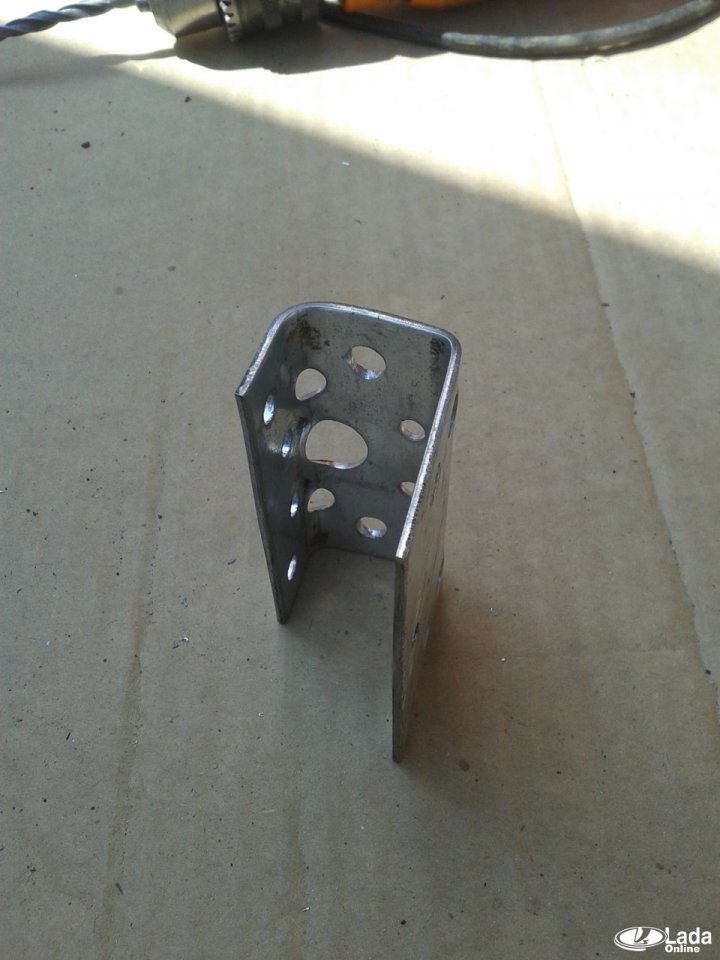

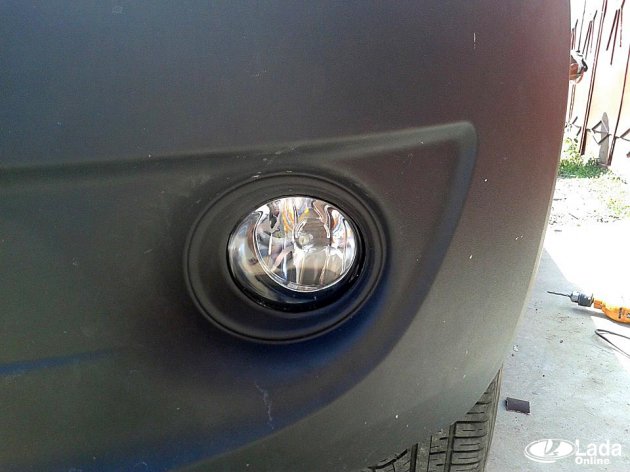

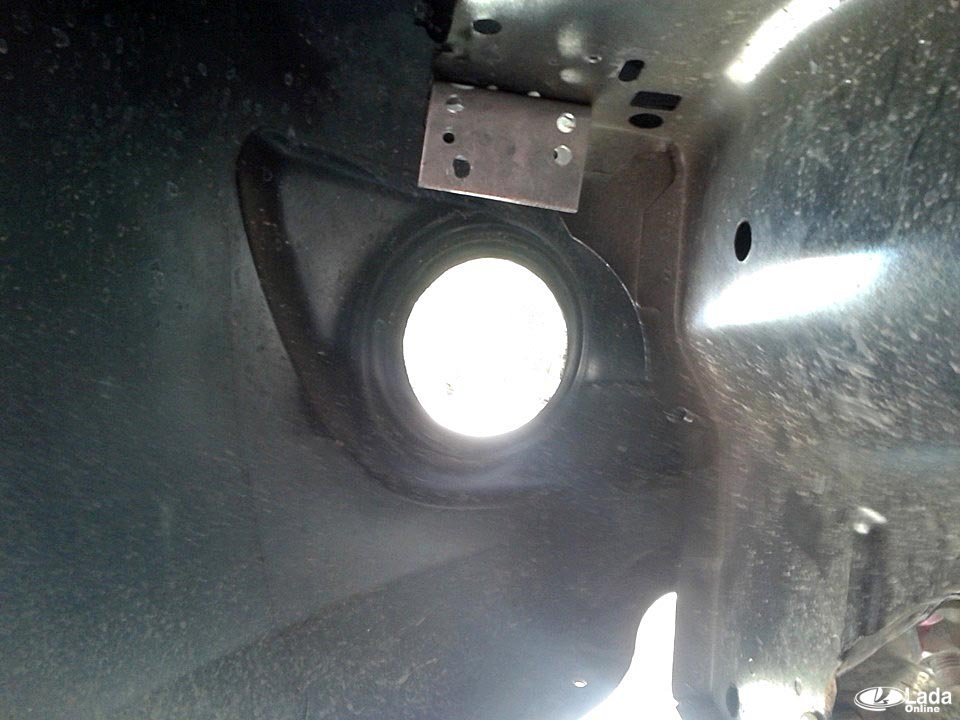

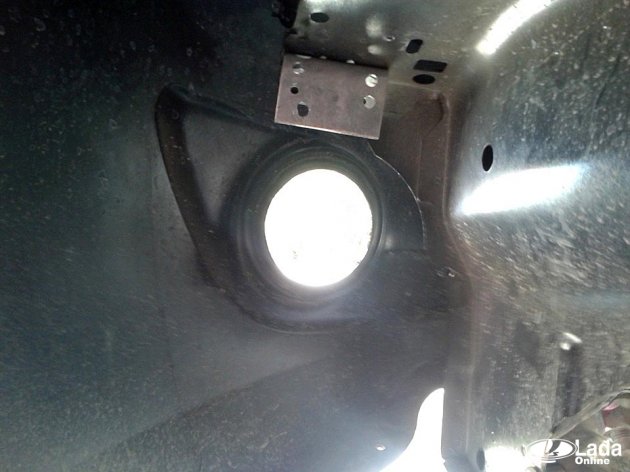

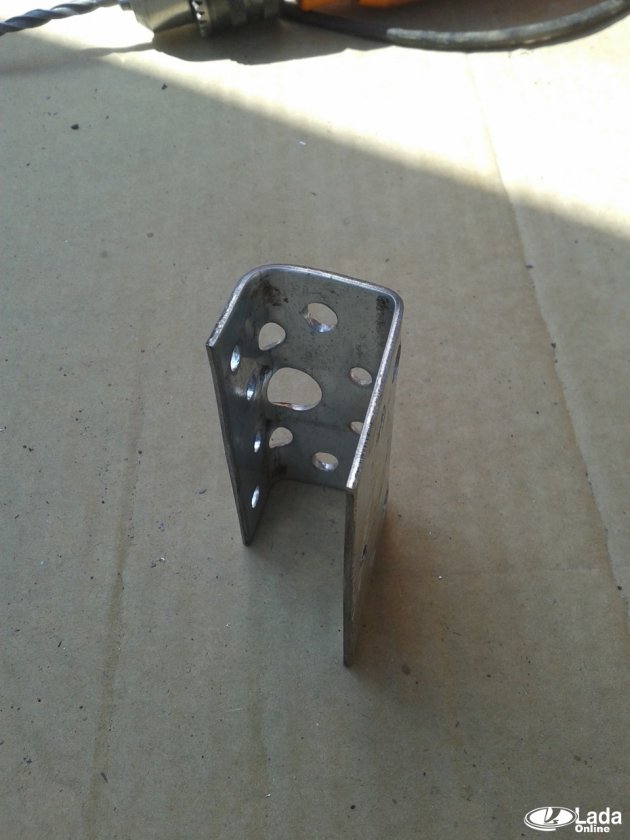

Вадим, сделайте крепления сами, например, так:

https://www.drive2.ru/l/1746593/
Вадим
13 февраля 2017 15:16

LadaOnline,
На гранте стандарт нет ушек для крепления противотуманных фар, там всё плоско. Не на что крепить

0
Лада.Онлайн
11 января 2017 06:23

Сергей, что значит без замены бампера?
Сергей
10 января 2017 21:00

Подскажите пожалуйста а можно ли вообще поставить на гранту стандарт ПТФ без замены бампера. Если можно то подскажите как это сделать. Заранее спасибо.

+36
