О чем задумывается человек в первую очередь после покупки автомобиля? О его сохранности! Самым популярным способом обезопасить машину от кражи или случайного столкновения на стоянке - установка сигнализации. Кроме этого охранная система может совмещать в себе другие полезные функции, например, автозапуск двигателя или удаленное открытие багажника через дополнительный канал.

Установка сигнализации

Потребуется: сигнализация, сирена, провод среднего диаметра (10 метров), инструмент.

Установка сигнализации начинается с крепления сирены (колокола), который размещаем в любом удобном месте моторного отсека. Затем закрепляем концевик капота, в Лада Гранта для него есть специальный евро-кронштейн.

Провода от сирены и концевика прокладываем из моторного отсека в салон через штатное отверстие в левой части моторного щита (если смотреть по ходу движения).

проложить провода из моторного отсека в салон лада гранта

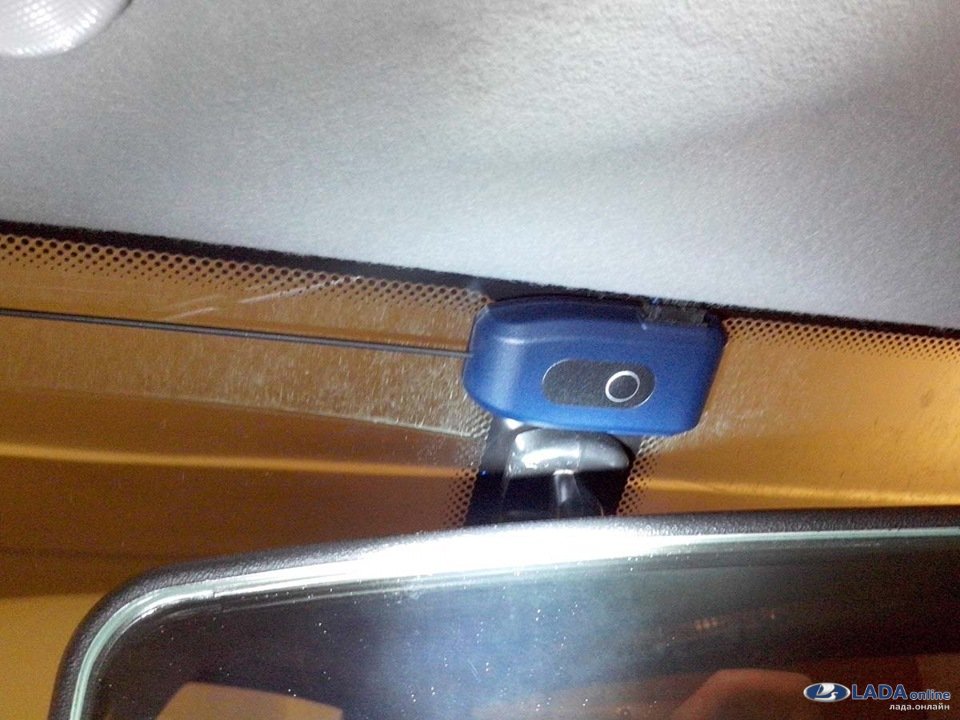

Блок сигнализации удобней всего разместить под панелью приборов (процесс снятия), закрепив его с помощью подходящего кронштейна. Датчик удара можно закрепить на планку под монтажным блоком. Кнопка «Валет» (сервисная кнопка для настройки сигнализации) устанавливается в каждом случае индивидуально, она должна быть хорошо спрятана, но в тоже время и легко доступна. Передатчик сигнала сигнализации чаще всего крепят в верхней части лобового стекла.

Светодиодный индикатор сигнализации удобней всего разместить в левой стойке ветрового стекла. Концевик двери есть только водительский, остальные придется установить и подключить к водительскому концевику, т.е. к красному/зелёному в пороге.

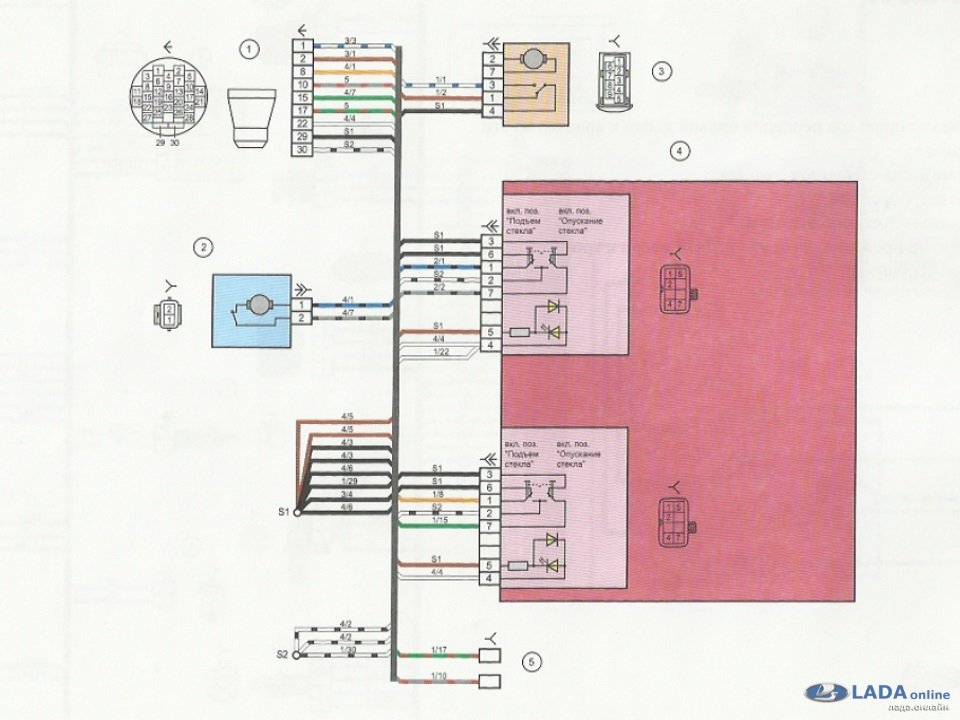

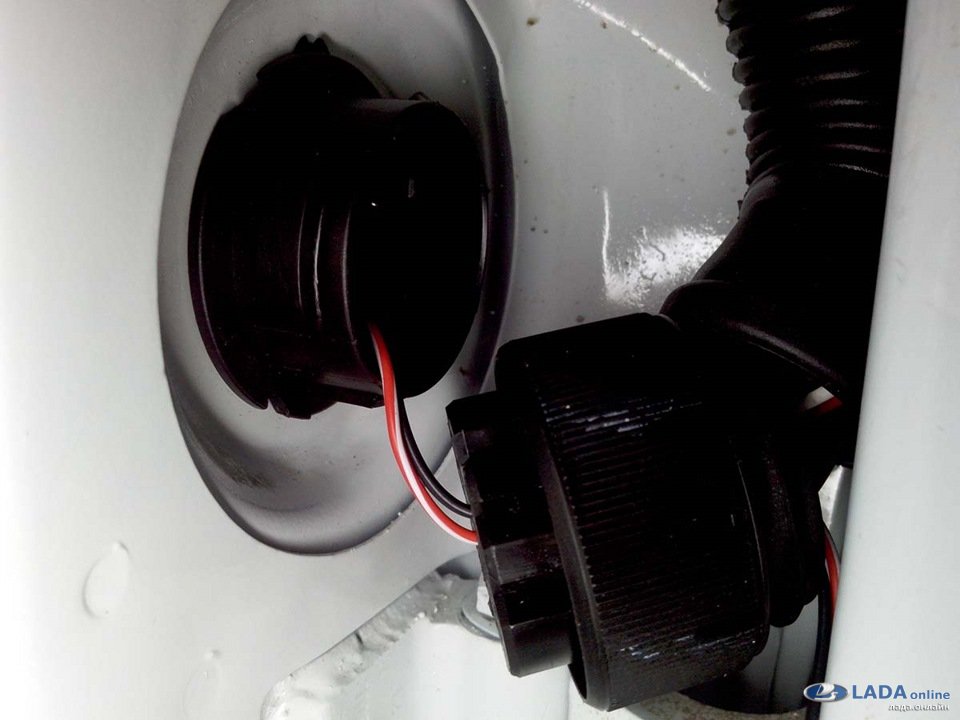

В зависимости от комплектации Лада Гранта для автоматического открывания/закрывания дверей может потребоваться установка электропривода (активатор) ЦЗ в водительскую дверь (снятие обшивки двери). Чтобы быстро проложить провода из двери в салон можно для них просверлить отверстие в круглом разъеме. Схема подключения:

1-колодка проводов; 2-мотор стеклоподъемника; 3-замок; 4-блок переключателей; 5-колодка динамиков.

Подключение сигнализации

Изучаем схему сигнализации из комплекта и электросхемы Лада Гранта.

В жгуте замка зажигания подключаем зажигание, стартер и питание сигнализации
Контроль работы двигателя подключаем на модуле зажигания

Точки подключения сигнализации Лада Гранта:

Цепь	Цвет	Полярность	Расположение
+ 12V	Розовый	Положительная	Замок зажигания
IGN_1	Синий	Положительная	Замок зажигания
Start	Красный	Положительная	Замок зажигания
+12 В (постоянные)	Розовый	Положительная	Реле зажигания
+12 В (от зажигания)	Синий	Положительная	Реле зажигания
Повороты	Синий; Синий/чёрный	Положительная	Левый порог
Бензонасос	Серый	Положительная
Концевик водителя	Красный/зелёный	Отрицательная
Ручник	Коричневый/синий или красно/черный (люкс)	Отрицательная
Концевик водителя	Красный/зелёный	Отрицательная	Комбинация приборов
Ручник	Коричневый/синий	Отрицательная	Комбинация приборов
Багажник	Белый/чёрный	Отрицательная	Жгут в багажнике (устанавливаем диод)
Тахометр	Коричневый/красный	Импульсы	В комплектации норма можно взять на блоке ЭУР

Рекомендации:

На блок сигнализации всегда необходимо брать только постоянный «+», причем он не должен быть под защитой предохранителя.
Световую индикацию лучше всего посадить не на габариты (как сказано в инструкции), а на цепь указателей поворотов.

Где купить: в нашем интернет-магазине (категория Сигнализации Гранты).

А вы знали, что можно сделать автозапуск двигателя через дополнительный канал сигнализации.
