Установка камеры заднего вида на Лада Гранта/Калина/Приора

Трудно представить современный автомобиль без камеры заднего вида. Если на вашем автомобиле этой опции нет с завода, то установить камеру вы можете своими руками. Комплектации «Люкс» автомобилей Лада Гранта, Калина 2, Приора имеют аналогичные мультимедийные системы (ММС), поэтому процесс подключения и настройки камеры идентичен. В ходе установки камеры могут быть отличия в зависимости от типа кузова (хэтчбек, универсал, седан, лифтбек), но они незначительные.

Установка

Потребуется:

камера заднего вида (см. раздел Камеры для Гранты).
разъем mini ISO (синяя колодка и тюльпан).
несколько метров провода.

камера заднего вида, разъем mini ISO , несколько метров провода.

Чаще всего камеру заднего вида размещают над номерным знаком (на накладке, которая называется "сабля"). Такое расположение наиболее удачное с точки зрения обзора, камера не бросается в глаза и нет необходимости снимать бампер. Сначала снимаем обшивку крышки багажника, а затем саблю, которая держится на 6 винтах M8.

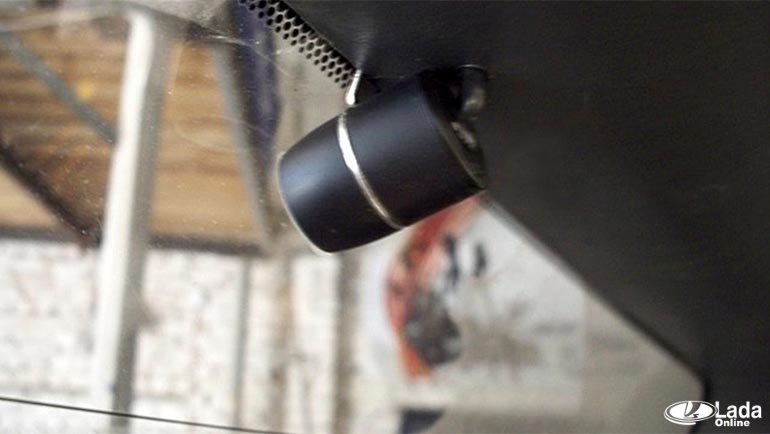

Определяем наиболее удачное место для камеры и просверливаем там отверстие. Закрепляем аксессуар с обратной стороны гайкой.

Провода от камеры прокладываем в багажник через штатные гофры.

Протянуть проводку в переднюю часть автомобиля удобней под резиновым уплотнителем обивки потолка. Затем под торпедо протаскиваем ее до тыльной части магнитолы. Чтобы снять ММС потребуется сначала демонтировать облицовку панели.

Подключение

Общая схема подключения камеры заднего вида:

схема подключения камеры заднего вида

В багажнике подключаем камеру к проводке заднего фонаря:

+12В к зеленому проводу (задний ход)
"масса" к черному

К магнитоле подключаем разъем miniISO, расположение проводов в синей колодке следующее:

Массу (внешняя часть тюльпана) разъема к контакту 16.
Плюс (центральная часть) разъема к контакту 19.

подключение камеры заднего вида к ММС Лада Гранта

Стоит отметить, если ММС была установлена на автомобиль в комплектации "норма" или "стандарт", тогда потребуется дополнительно подвести +12В с заднего хода к контакту №1 разъема А1 магнитолы.

разъем ISO магнитолы

Процесс также показан на видео:

Настройка штатной ММС

Прошивка магнитолы не требуется, достаточно только активировать камеру заднего вида. Для этого следует скачать программу ( Чтобы скачать файлы нужно авторизироваться на сайте), разархивировать и скопировать ее на съемный носитель (USB Flash).

Переходим на рабочий стол (WinCE). На экране магнитолы удерживаем кнопку "Настройки", затем "Выход" и "Рабочий стол".
Запускаем программу. Мое устройство - USB disk - Папка с программой - Запускаем файл CamOnOff.
Разрешаем использовать камеру. Нажимаем на соответствующую кнопку. Закрываем программу, она и флэшка больше не потребуется.

Кстати, весь процесс также показан на видео:

Проверяем работу камеры заднего вида, включая заднюю передачу.

Напомним, некоторые автолюбители вместо камеры предпочитают использовать парктроник.

Фото: Бортовой журнал andrey58rus
