Как сделать одновременное включение ближнего и дальнего света фар на Lada Kalina 2
01 июля 2020 AvtoExpert 32 937 6
В одной из комплектаций Lada Kalina 2 (комплектация Стандарт) ближний и дальний свет работают по-раздельности, хотя на Калине 2 в отличии от Гранты в фарах стоят отдельные лампочки дальнего света. АВТОВАЗ утверждает, что такой режим работы соответствует нормам освещенности, предписанным Правилом R112 ЕЭК ООН. Расскажу о простой доработке фар Калины, которая позволит улучшить освещение дороги.
Для комплектаций без ЦБКЭ
Потребуется снять кожух рулевой колонки, вывернув четыре винта крепления (два снизу и два сбоку). Теперь отсоединяем бело-синий провод от контакта 56b левого подрулевого переключателя и подключить его к зеленому проводу на 56 контакте. Готово. Теперь собираем всё в обратной последовательности. На Гранте такую доработку производить нельзя, т.к. на ней применена двухнитиевая лампочка ближнего/дальнего.
Для комплектаций с ЦБКЭ
В комплектациях Калины 2 Классик, Комфорт, Комфорт Оптима, Норма и Люкс дальний всегда светит вместе с ближним, т.к. стоит ЦБКЭ (Центральный Блок Кузовной Электроники) Но есть один нюанс, владельцы Калины 2 часто меняют приборную панель на приборку от Гранты FL, либо ставят панель от автомобилей Datsun. И вот здесь могут возникнуть проблемы. Т.к. всем светом у нас управляет ЦБКЭ. Придётся сделать небольшой экскурс в теорию этих блоков, коих было несколько генераций.
21900-3840080-20 (люкс), 21900-3840080-10 (комфорт). Ранние блоки, устанавлявались с 2013 г.в. по 2015. Блоки не надёжные. Горели часто (микросхема поворотников и ДХО). Им на смену с 2015 г.в. пришли блоки

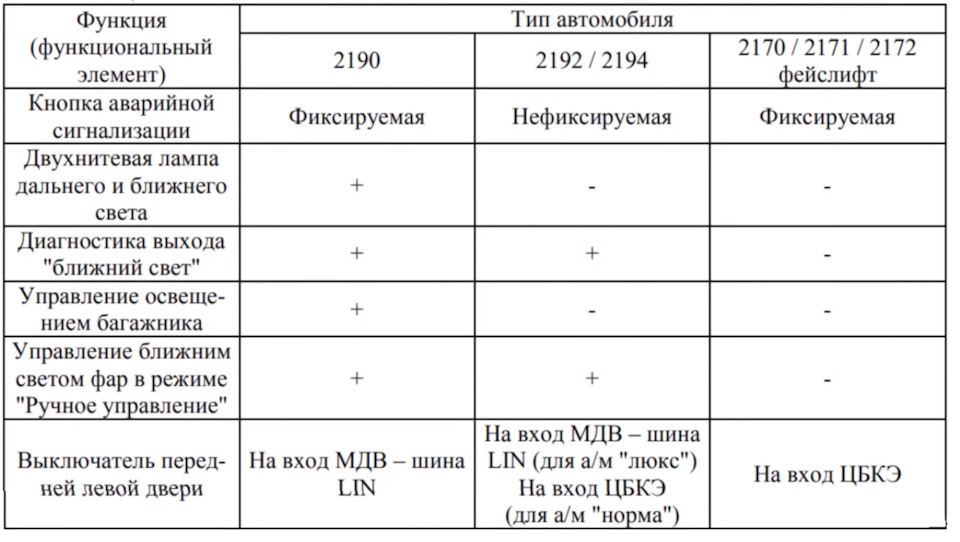

21900-3840080-60 (люкс) и 21900-3840080-50 (комфорт). Блоки универсальны, устанавливались как на Калину 2, так на Гранту и Приору 2. Но алгоритмы работы ЦБКЭ на этих автомобилях при этом разные! Отличие приведено в табличке:

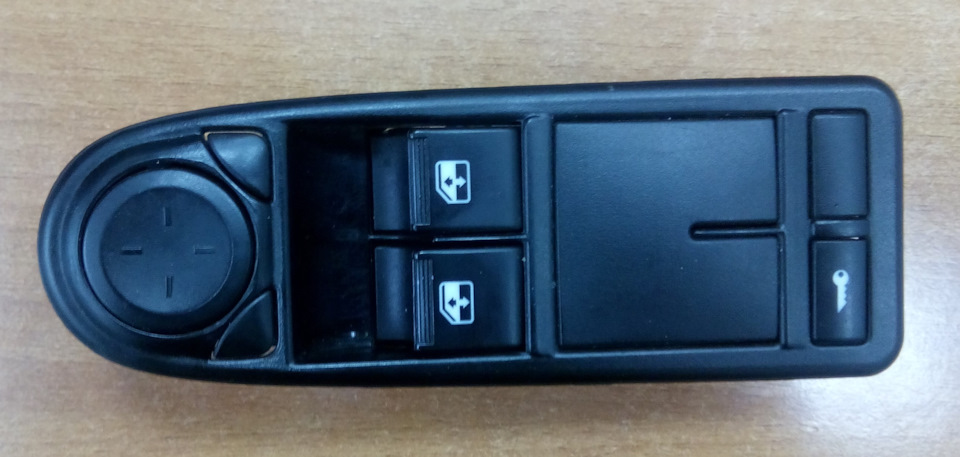

Также на Калинах 2 и Грантах были ещё и ЦБКЭ 21900-3840080-15 в комплектациях Норма и Классик. Это ещё более урезанная версия ЦБКЭ под МДВ (модуль двери водителя) без регулировки зеркал 1118-3763080-30 (как на фото)

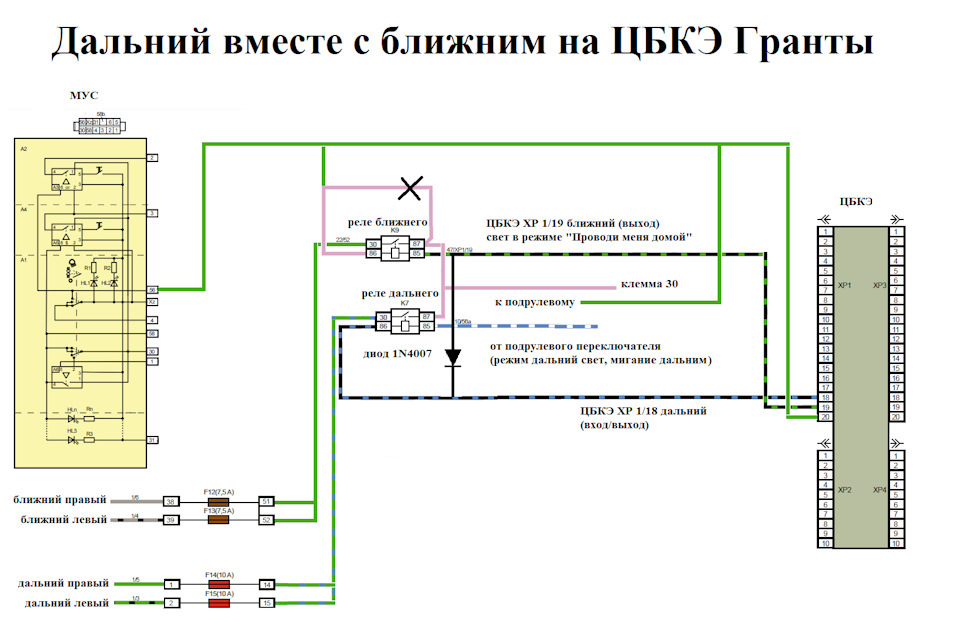

Выбор типа автомобиля происходит при каждой подаче питания на ЦБКЭ после обесточивания (снятия клеммы). Приборная панель подаёт по CAN в ЦБКЭ сигнал типа автомобиля (Калина 2, Гранта, либо Приора 2). После этого ЦБКЭ адаптируется под алгоритм конкретного автомобиля (описан выше). По умолчанию тип авто идёт "Гранта". Если поставить приборку от Гранты, либо Датсуна на Калину 2 с указанными выше типами ЦБКЭ, то дальний вместе с ближним гореть не будет, чтобы аварийка работала, надо будет кнопку держать. Если кнопку аварийки можно переставить с Гранты, то с реализацией работы дальнего вместе с ближнем на Калине 2 с ЦБКЭ с алгоритмом Гранты не всё так просто. Надо либо сделать следующую доработку проводки автомобиля

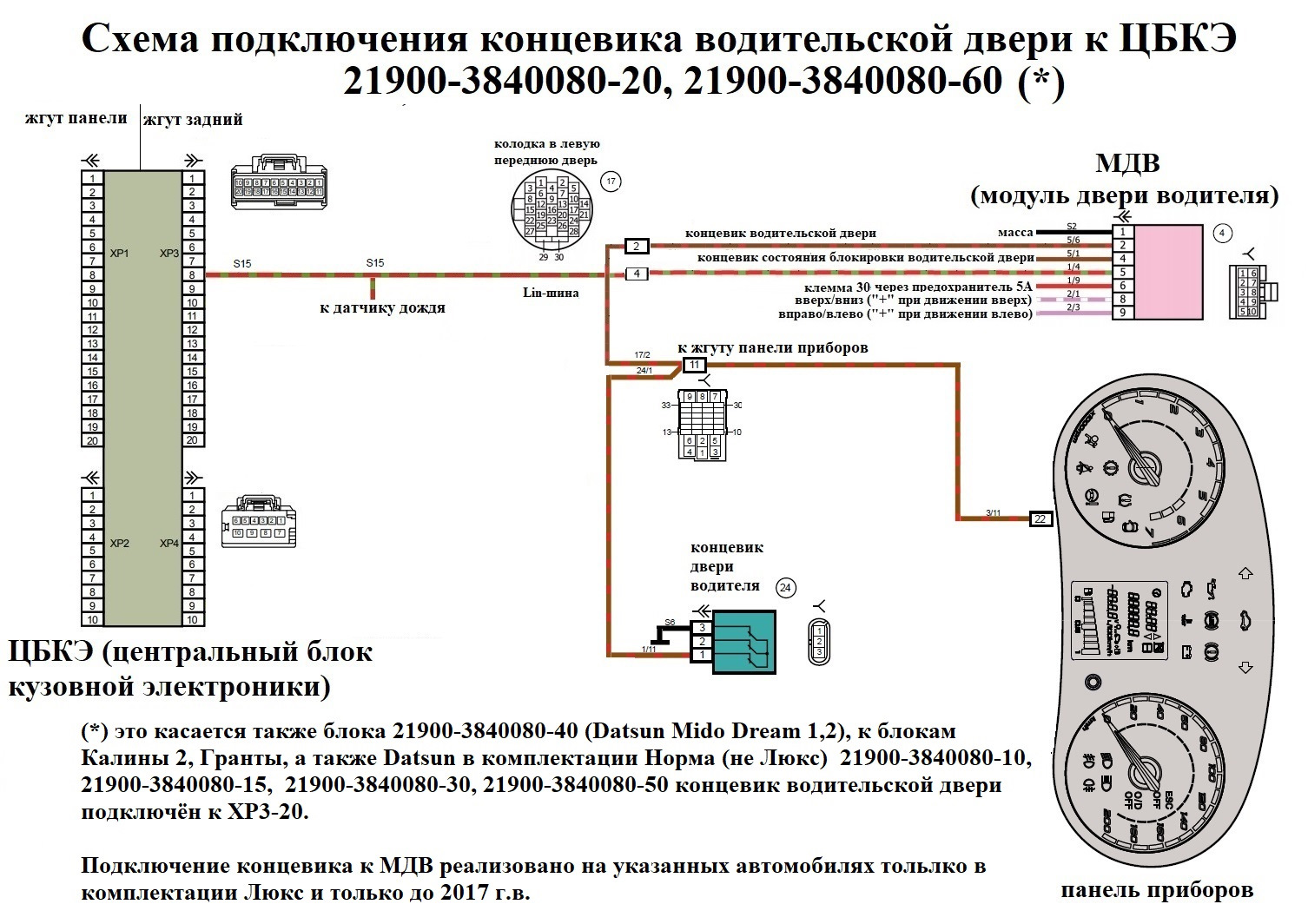

Либо поменять ЦБКЭ на ЦБКЭ нового образца после 2017 г.в. 8450100534 (этот блок не универсален, идёт исключительно для Калины 2) Индекс типа автомобиля вшит в сам ЦБКЭ, зависимости от приборной панели теперь нет. Но и тут мы сталкиваемся с определённой трудностью, а именно в различном подключении концевика водительской двери к ЦБКЭ. На блоках 21900-3840080-20, 21900-3840080-60 концевик идёт на МДВ
А на 8450100534 концевик идёт на вход ХР3-20 ЦБКЭ (20-контактный разъём салонного жгута). Следовательно при замене ЦБКЭ с 21900-3840080-20, либо 21900-3840080-60 на 8450100534 надо сделать указанную доработку. При замене ЦБКЭ 21900-3840080-10, либо 21900-3840080-50 на 8450100534 доработка не требуется.
На всех Калинах 2 с ЦБКЭ 21900-3840080-50, 21900-3840080-60 и 8450100534 есть функция "проводи меня домой", но при этом в отличии от Гранты FL (ЦБКЭ 8450101126 (Комфорт с АМТ), 8450101145 (Люкс)) не получится включить дальний в режиме автосвета.
Только ближний. Поэтому в тёмное время суток придётся всё же перещёлкивать МУС (модуль управления светом) в положение включения света из положения АВТО. Не очень удобно. Вот заводская схема функции "проводи меня домой"
Чтобы включать дальний вместе с ближним в режиме автосвета без потери функции «проводи меня домой» необходимо сделать следующую доработку.
На этом, позволю себе откланяться. Небольшой экскурс в электрику Калины 2 завершён.
