Настройки электрики через ЦЭКБС на Lada Largus

14 апреля 2020 Лада.Онлайн 19 044 4

Центральный электронный коммутационный блок салона (ЦЭБКС) расположен под панелью приборов на кронштейне слева от водителя. Он управляет центральным замком и концевиками дверей, поворотникамами, обогревом заднего стекла, зеркалами заднего вида, стеклоочистителями, освещением салона и др. Настройки этого оборудования можно выполнить своими руками.

Инструкцию предоставил пользователь oapv с форума Лада Ларгус. Инструкция также подойдет для автомобилей Renault.

Подключаемся к ЦЭБКС

Потребуется:

ноутбук;
K-Line адаптер (ссылка на Ali, цена около 300р.);
программа DDT 2000 (по установке читать файл readme).

Инструкция:

1. Подключить K-Line адаптер к диагностическому разъему OBDII.

2. Запустить DDT2000 Light (зажигание можно не включать).

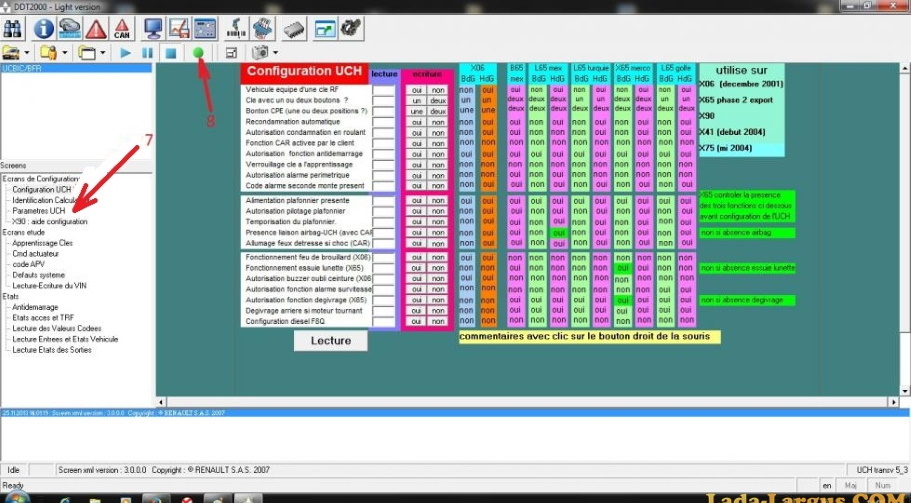

3. Все настройки электрооборудования расположены во вкладках Конфигурация UCH или Параметры UCH

Значения функций этих вкладок с переводом:

Назначение кнопкок:

lecture - чтение;
oui - да;
non - нет;
envoi - отправка.

Что можно изменить:

Вкл/выкл ПДУ ключа.
Применение ПДУ ключа с одной кнопкой или перевод ключа с двумя кнопками на работу центрального замка от одной кнопки, т.е. открытие/закрытие центрального замка от кнопки "Закрыть" ПДУ ключа по кругу.
Перевод кнопки "Замок" на передней панели на работу центрального замка от одной только верхней кнопки, т.е. открытие/закрытие центрального замка от кнопки "Открыть" на панели приборов по кругу.
Включение/отключение питания плафона освещения салона.
Включение/отключение функции работы плафона при открытии дверей.
Перевод плафона из режима плавного затухания в режим отключения сразу при закрытии дверей.
По центральному замку имеется возможность изменить время автоблокировки замков дверей, если таковые были разблокированы ПДУ ключа, и если не была открыта любая дверь. По умолчанию установлено 30 сек, также можно вкл/выкл данную опцию.
По салонному свету имеется возможность изменить время плавного гашения (по умол. 30 сек) и время работы плафона если он был включен вручную (по умол. 30 мин).
По поворотникам и аварийке имеется возможность изменить частоту мигания и частоту тона зуммера.
По обогреву заднего стекла и зеркал заднего вида имеется возможность изменить время работы (по умол. 12 мин).
Имеется возможность настроить очиститель ветрового стекла при использовании омывателя (по умол. кратковременное нажатии на включение омывателя дворник делает один взмах, при удержании - три взмаха), также настраивается временная составляющая нажатия.
Активация штатной сигнализации.
Блокировка замком дверей при определенной скорости.
Звуковое предупреждение о превышение скорости

Теперь подробней по некоторым пунктам.

НАСТРАИВАЕМ работу СТЕКЛООЧИСТИТЕЛей

Дворники работает следующим образом:

Переключателю омывателя лобового стекла назначен предел короткого/длинного нажатие в 492 мс (примерно пол секунды), при коротком нажатии на омыватель дворник делает один взмах, при длинном три взмаха после отпускания ручки.
Парковка дворников осуществляется по сигналу от блок контактов в мотор редукторе.

По первому пункту можно настроить предел короткого/длинного нажатия ручки и количество взмахов при этом условии.

По второму пункту можно настроить задержку на выключение дворников в месте их парковки, т.е. дворники остановятся, когда пойдут вверх и резинка дворника поменяет свое направление.

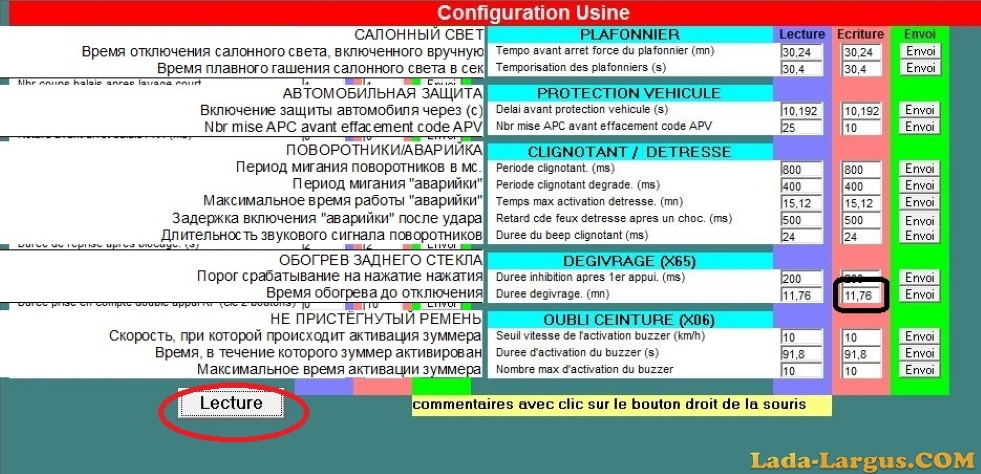

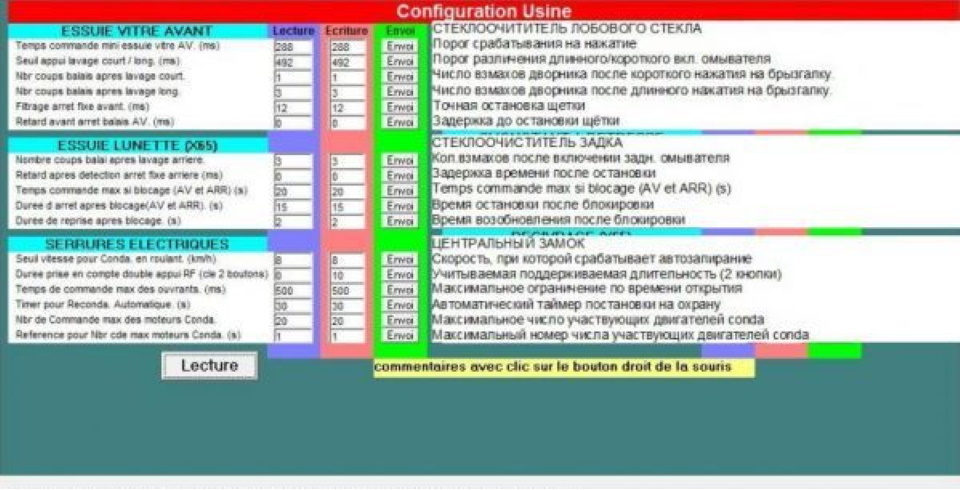

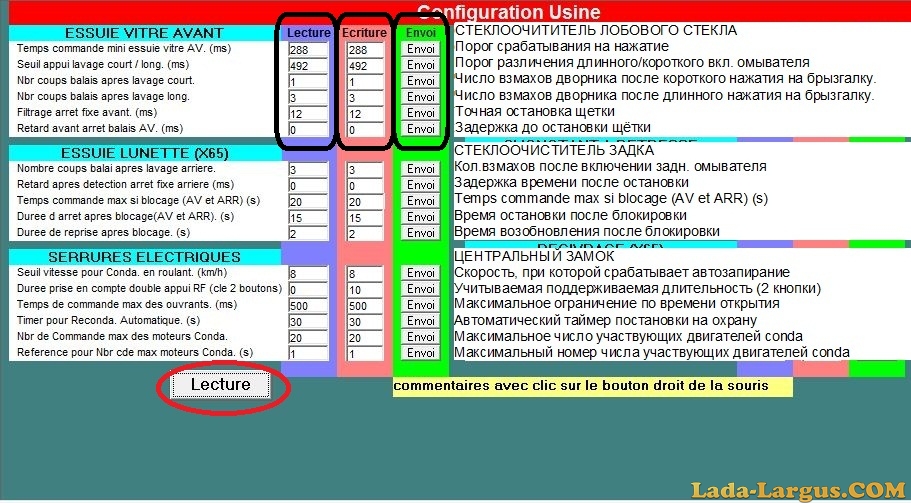

Выбираем вкладку Параметры UCH, нажимаем кнопку Lecture (чтение) и получаем текущие настройки ЦЭБКС. Чтобы изменить данные необходимо в выбранном окне колонки Ecriture (запись) набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (отправка).

НАСТРАИВАЕМ РАБОТУ ПЛАФОНА ОСВЕЩЕНИЯ САЛОНА

Что можно сделать:

Разрешить/запретить работу плафона, т.е. снять с него основное питание.
Разрешить/запретить работу плафона при открытии дверей.
Разрешить/запретить плавное его гашение (вежливая подстветка), т.е. будет как в "классике" - дверь открыл и свет зажегся, дверь закрыл и свет погас,
Настроить время работы плафона (полное его отключение, по умолчанию 30 мин) и время, после которого сработает плавное его гашение (вежливая подсветка, по умолчанию 30 сек).

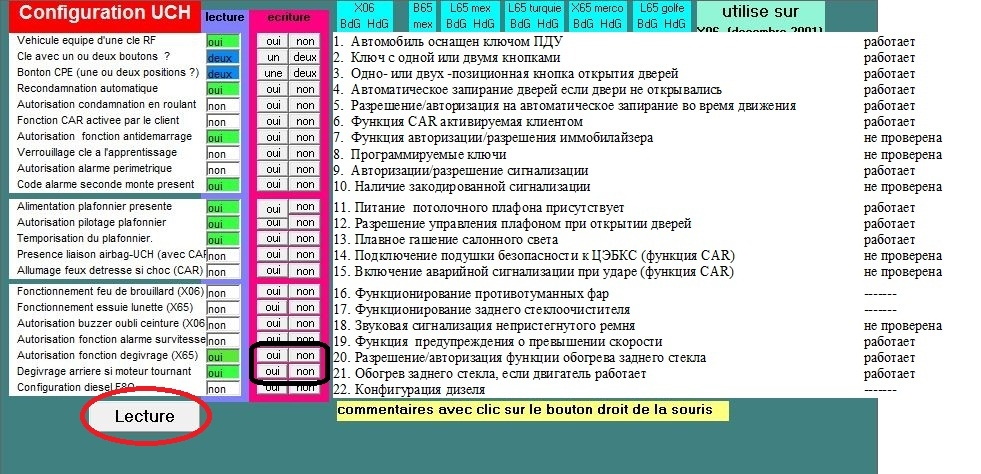

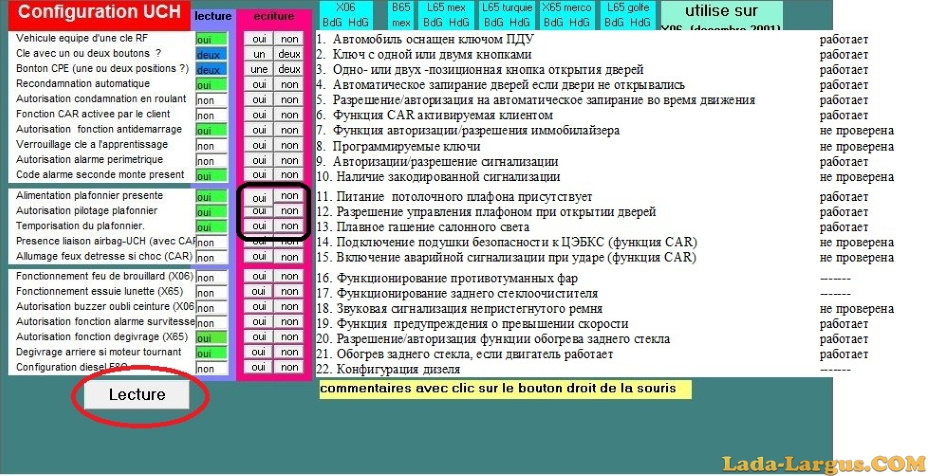

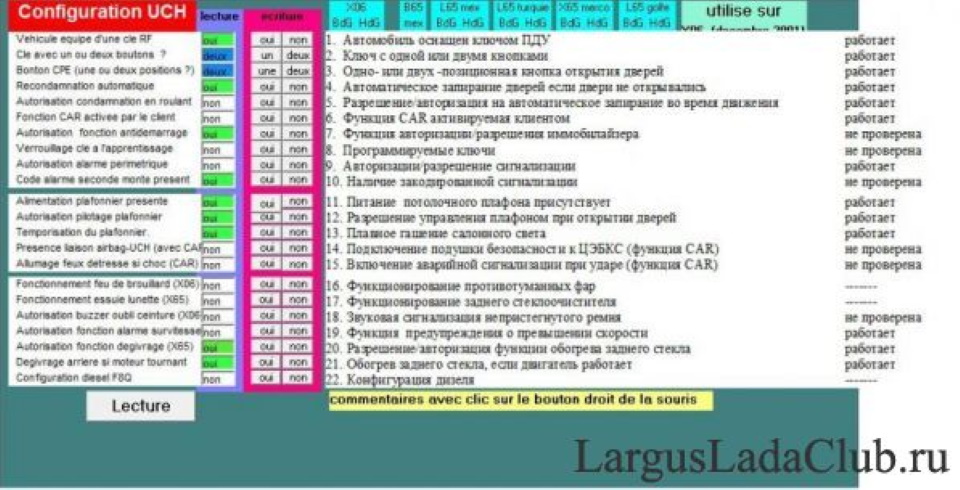

Для настройки пунктов 1-3 необходимо зайти во вкладку Конфигурация UCH, где в колонке Ecriture (запись) выбрать напротив пунктов 11-13 параметр ДА/НЕТ (по умолчанию все установлены в ДА).

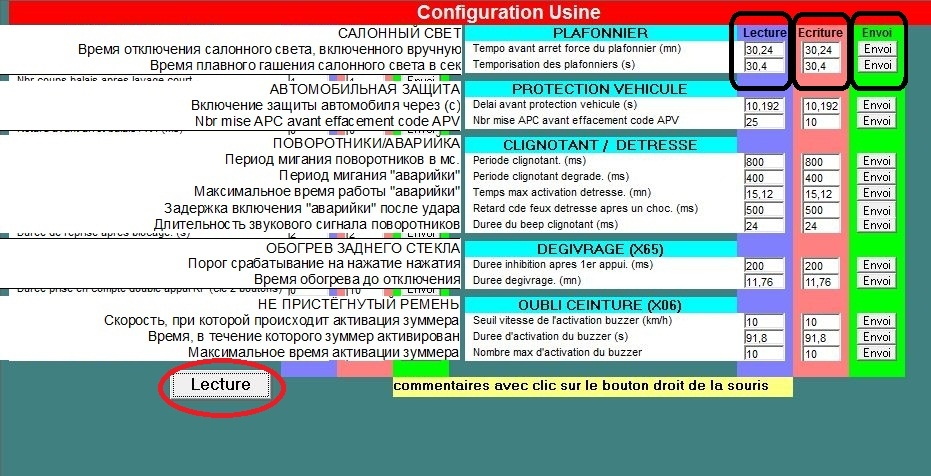

Для настройки временных интервалов работы плафона необходимо зайти во вкладку Параметры UCH, где в выбранном окне колонки Ecriture (запись) набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (отправка).

НАСТРАИВАЕМ РАБОТУ ПОВОРОТНИКОВ

Можно настроить частоту моргания (актуально тем, кто использует светодиодные лампы) и звук зуммера. Увеличив его длительность, получаем более приятное его пищание при работе поворотников и аварийки, а если уменьшить длительность, то пищание можно практически убрать, будет тихо цокать.

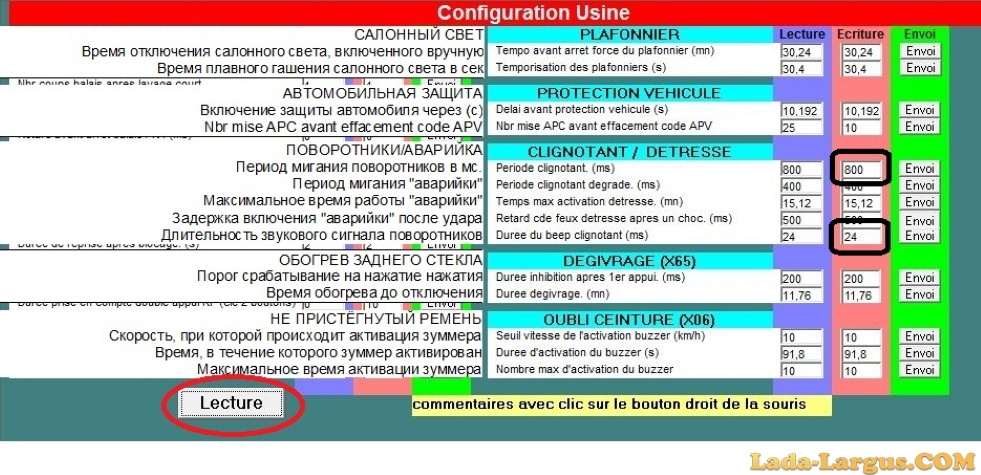

Для настройки необходимо зайти во вкладку Параметры UCH, где в в выбранном окне колонки Ecriture (запись) набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (отправка).

НАСТРАИВАЕМ ОБОГРЕВ ЗАДНЕГО СТЕКЛА И ЗЕРКАЛ

Возможные настройки:

Разрешение/запрещение работы.
Разрешение/запрещение работы только при заведенном двигателе.
Время работы (по умолчанию 12 мин).

Для настройки пунктов 1 и 2 необходимо зайти во вкладку Конфигурация UCH, где в колонке Ecriture (запись) выбрать напротив пунктов 20 и 21 параметр ДА/НЕТ (по умолчанию все установлены в ДА).

Для настройки времени работы обогрева необходимо зайти во вкладку Параметры UCH, где в выбранном окне колонки Ecriture (запись) набрать необходимый параметр и нажать соответствующую кнопку в колонке Envoi (отправка).

АКТИВИРУЕМ ПРЕДУПРЕЖДЕНИЕ О ПРЕВЫШЕНИИ СКОРОСТИ

При условии, что на блок ЦЭБКС заведен провод с датчика скорости (как это сделать), можно активировать опцию «Предупреждения о превышении скорости». Срабатывает при наборе 125 км/ч по спидометру и тихо пищит в течении 5 сек, повторяется примерно через минуту.

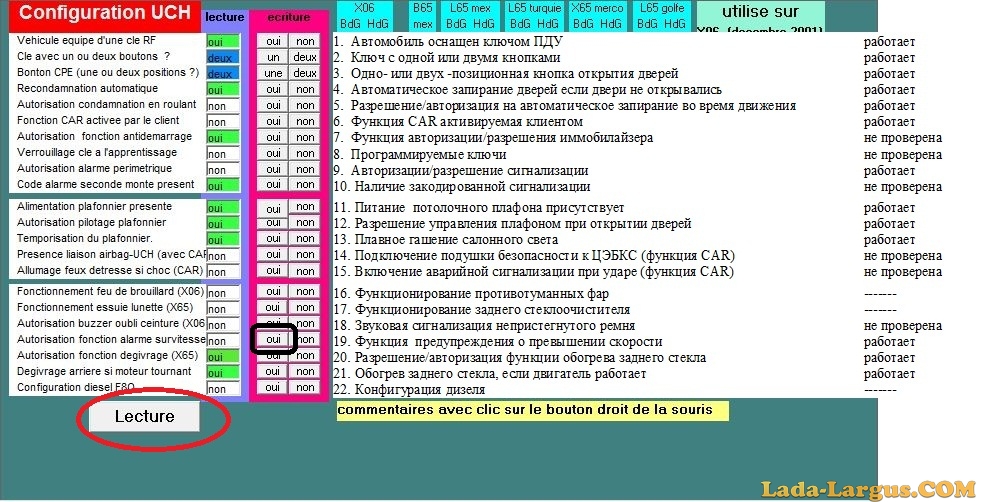

Для настройки необходимо зайти во вкладку Конфигурация UCH, где в колонке Ecriture (запись) выбрать напротив пункта 19 параметр ДА (по умолчанию НЕТ).
