Как установить цифровую комбинацию приборов на Lada Niva Travel

07 сентября 2023 Лада.Онлайн 2 700 0

В настоящий момент нет готовых решений по установке ЖК панелей приборов на Lada Niva Travel. Кто не боится сложностей могут попробовать поставить универсальную цифровую приборную панель. Гоночная команда CS20 поделилась подобной инструкцией.

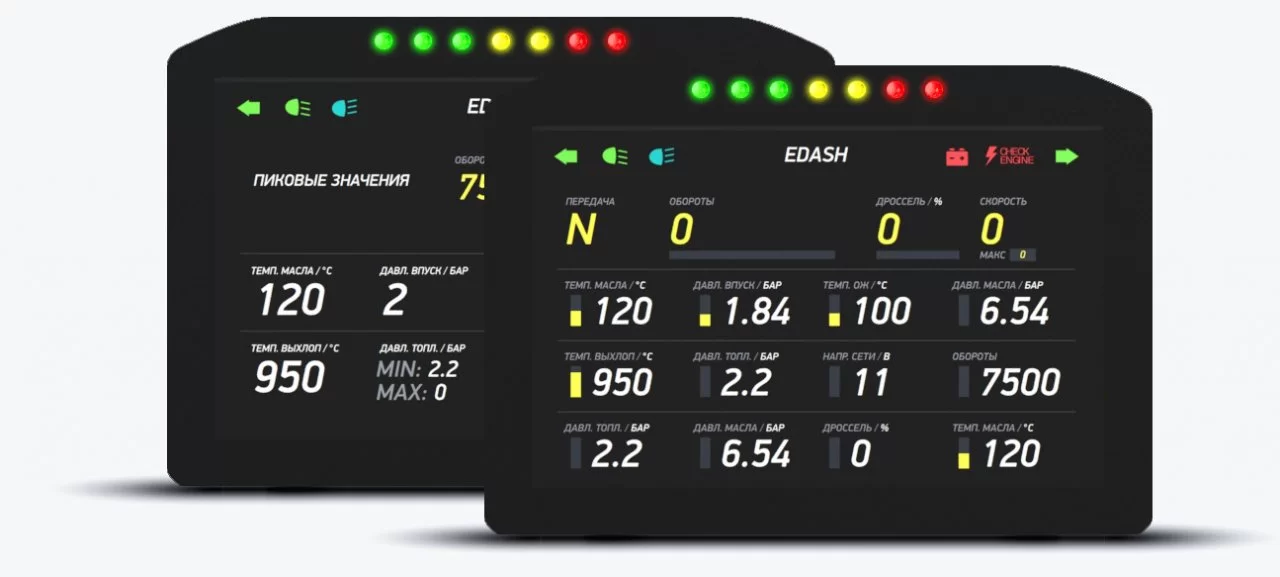

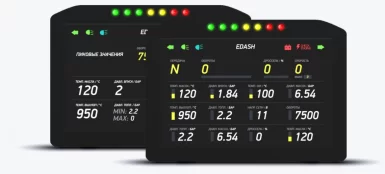

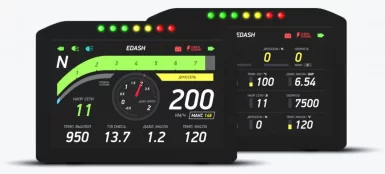

Потребовалась электронная приборная панель eDash 7" IPS WXGA LCD (цена около 80 тысяч рублей).

Быстрый запуск, два кан контроллера, 12-битный ацп, цифровые входы и выходы, светодиодная индикация оборотов двигателя, большой объем памяти для хранения и записи логов(beta), возможность получать данные с ECU и многое другое в одном устройстве.

Установку можно разделить на три части:

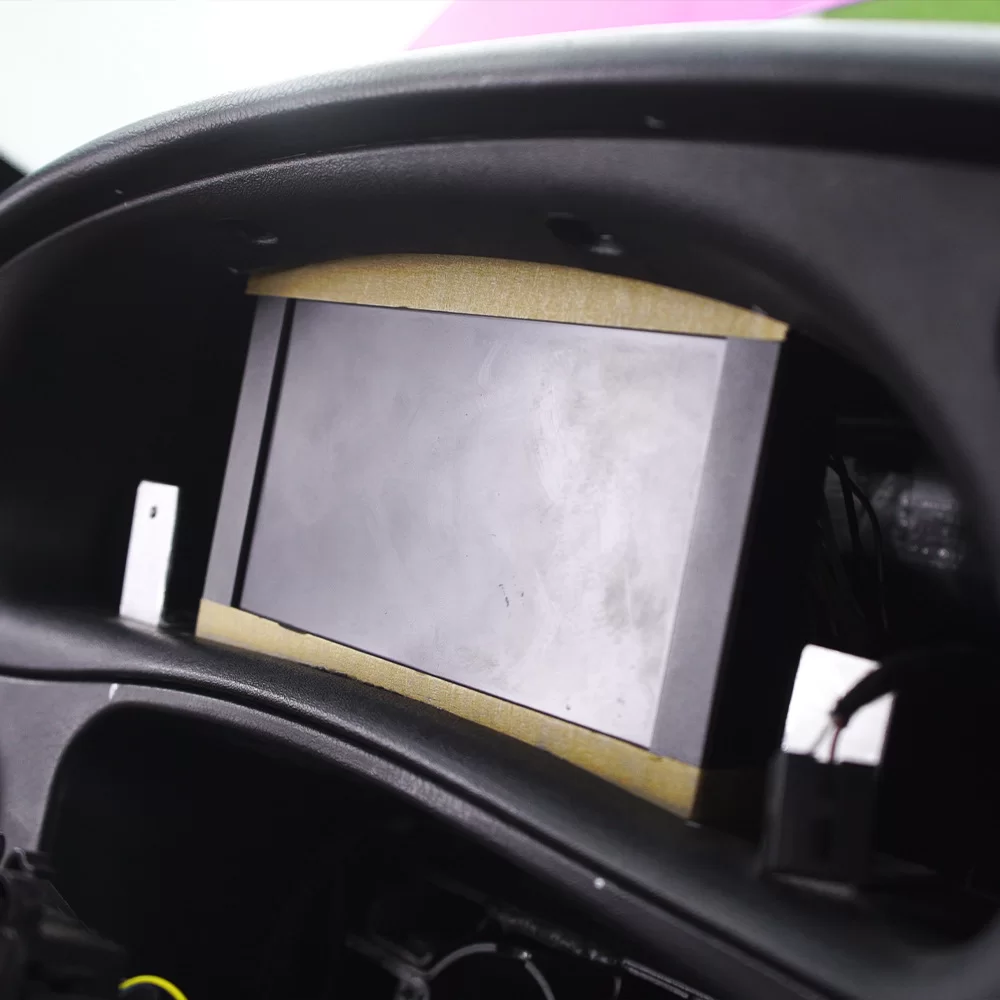

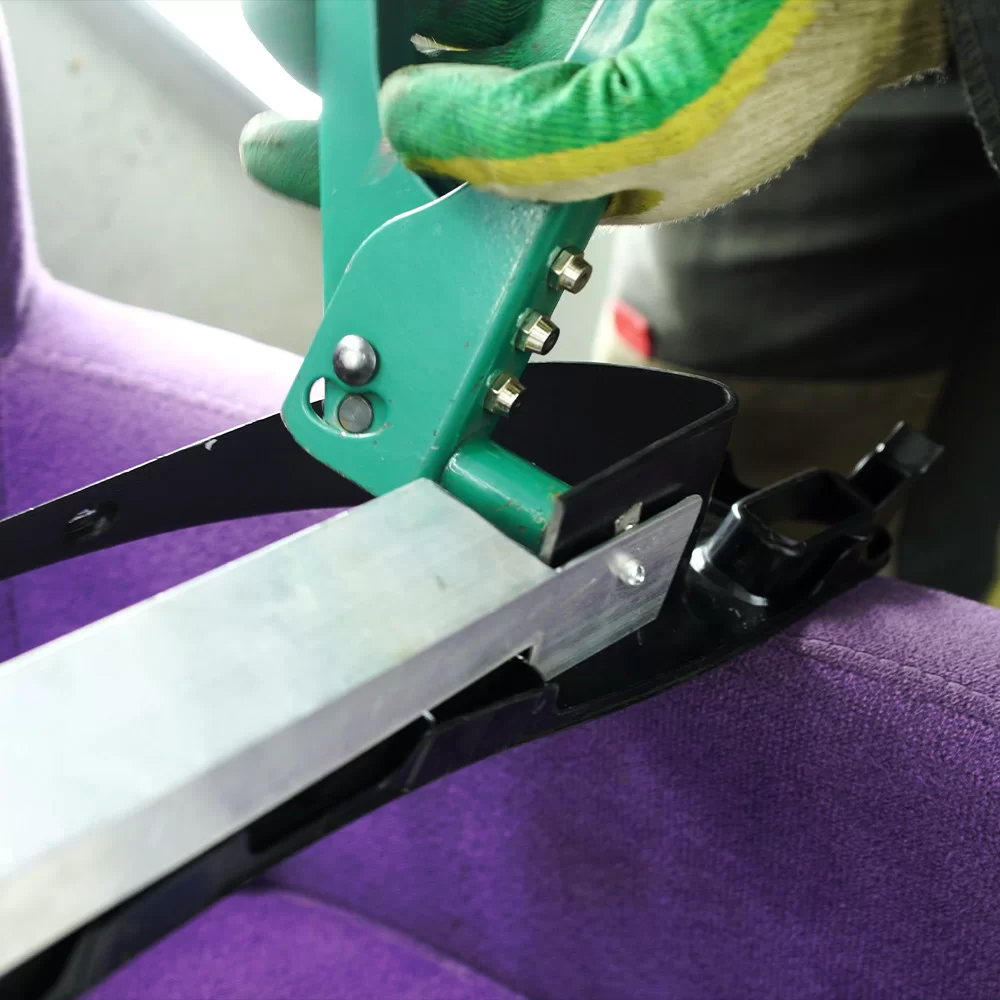

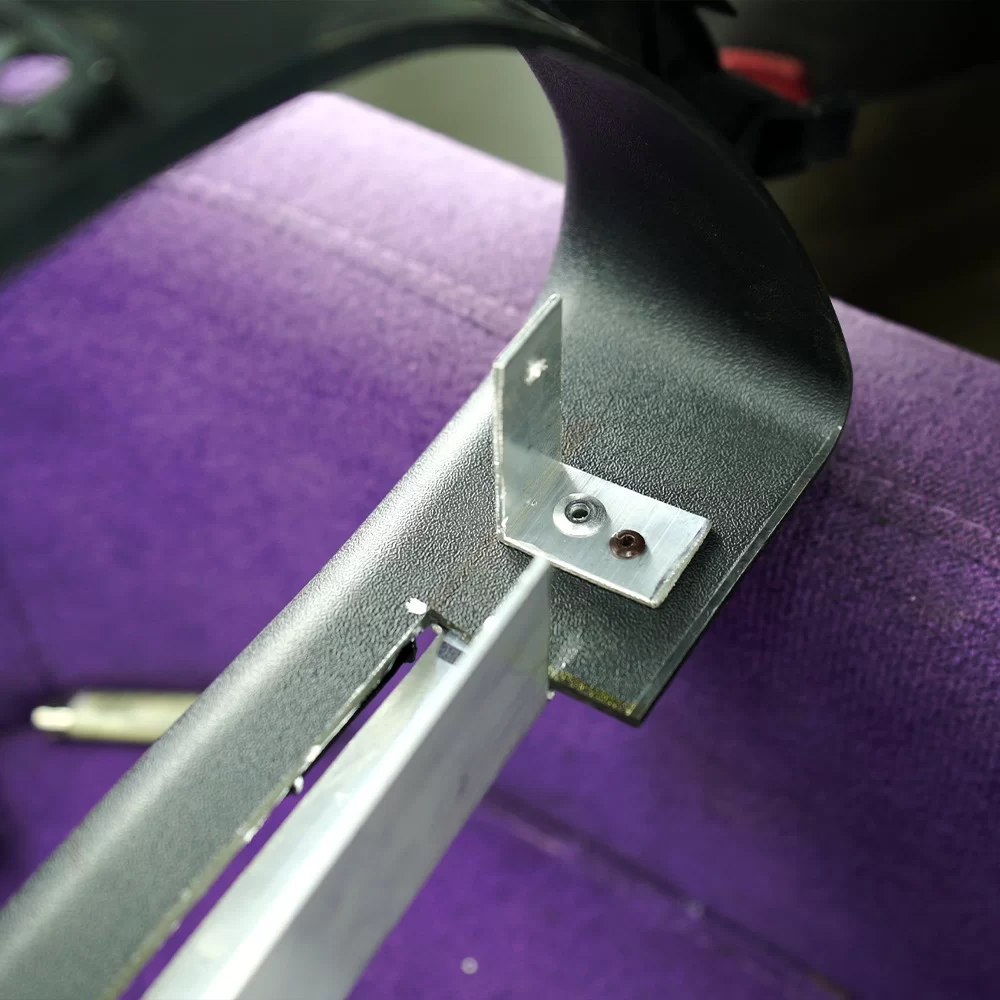

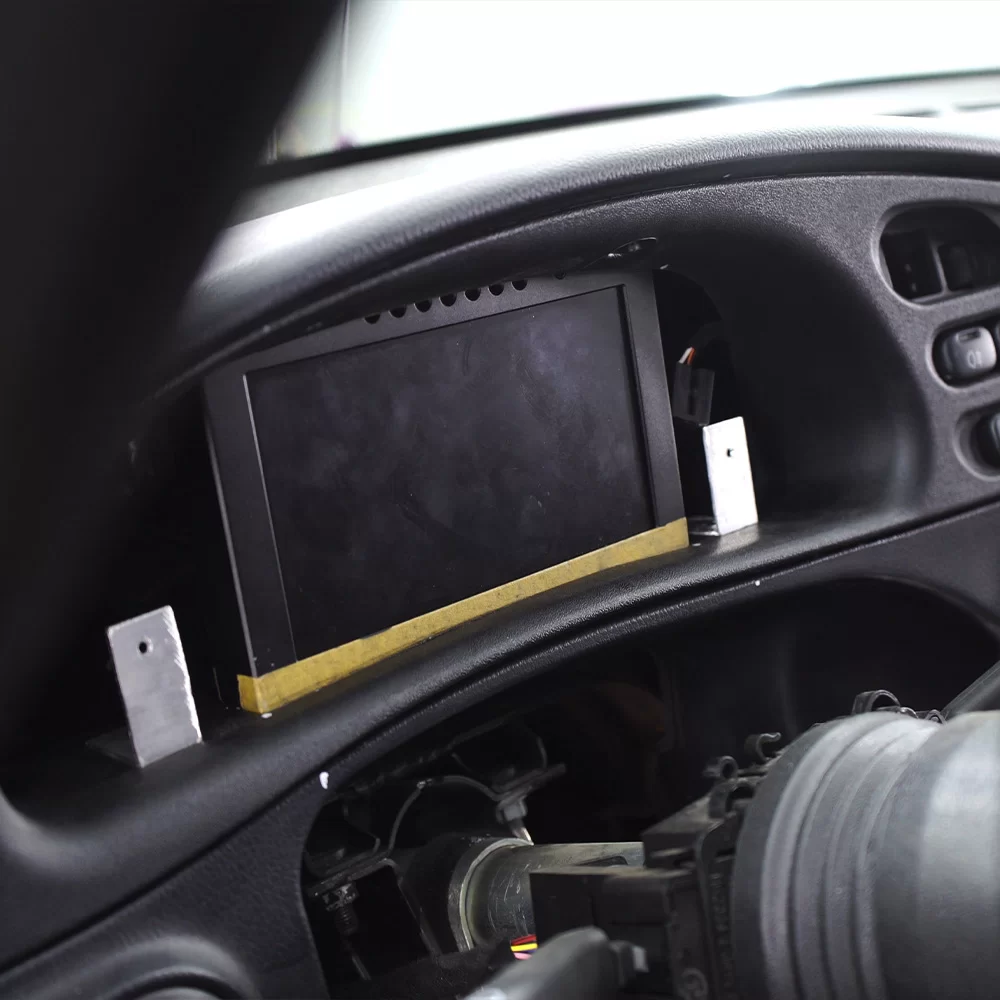

1. Изготовить крепления в штатном корпусе. Новый спортивный щиток отличается от штатного и формой и размерами, поэтому, чтобы закрепить его в приборной панели пришлось доработать приборку, изготовить кронштейны из алюминиевых уголков. К большому кронштейну закрепили щиток, а на маленькие уголки - элементы облицовки.

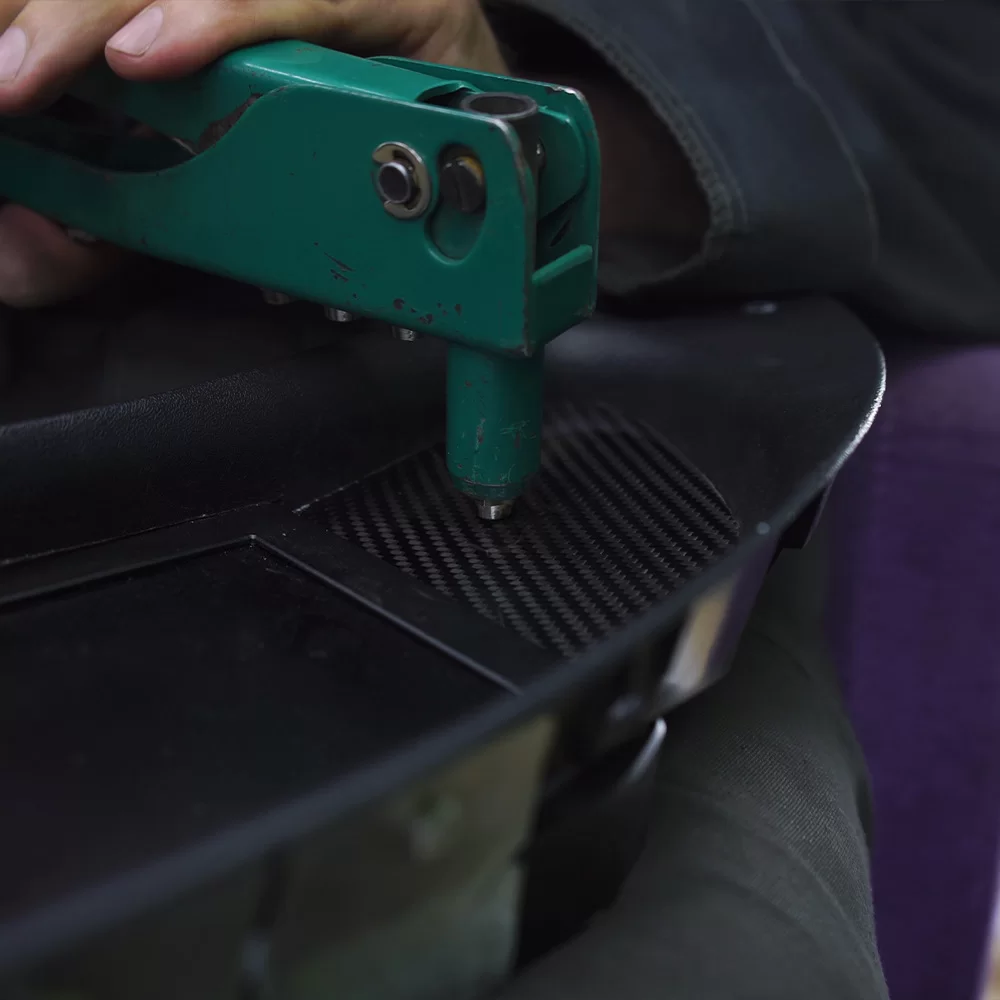

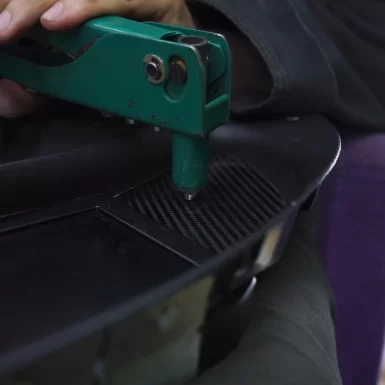

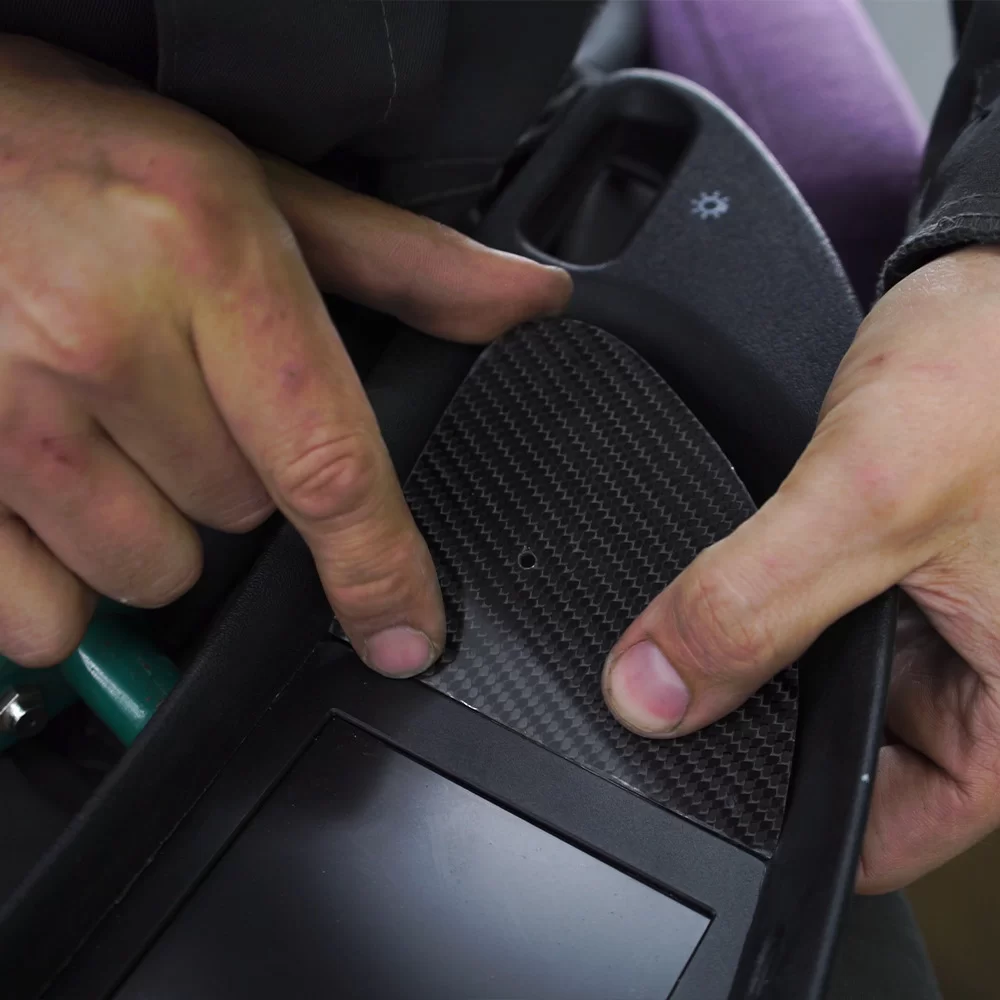

2. Вырезать облицовку из карбона. Делаем лекала и подгоняем облицовку по форме и размерам. Работа эта не сложная, но монотонная и требует внимания и точности.

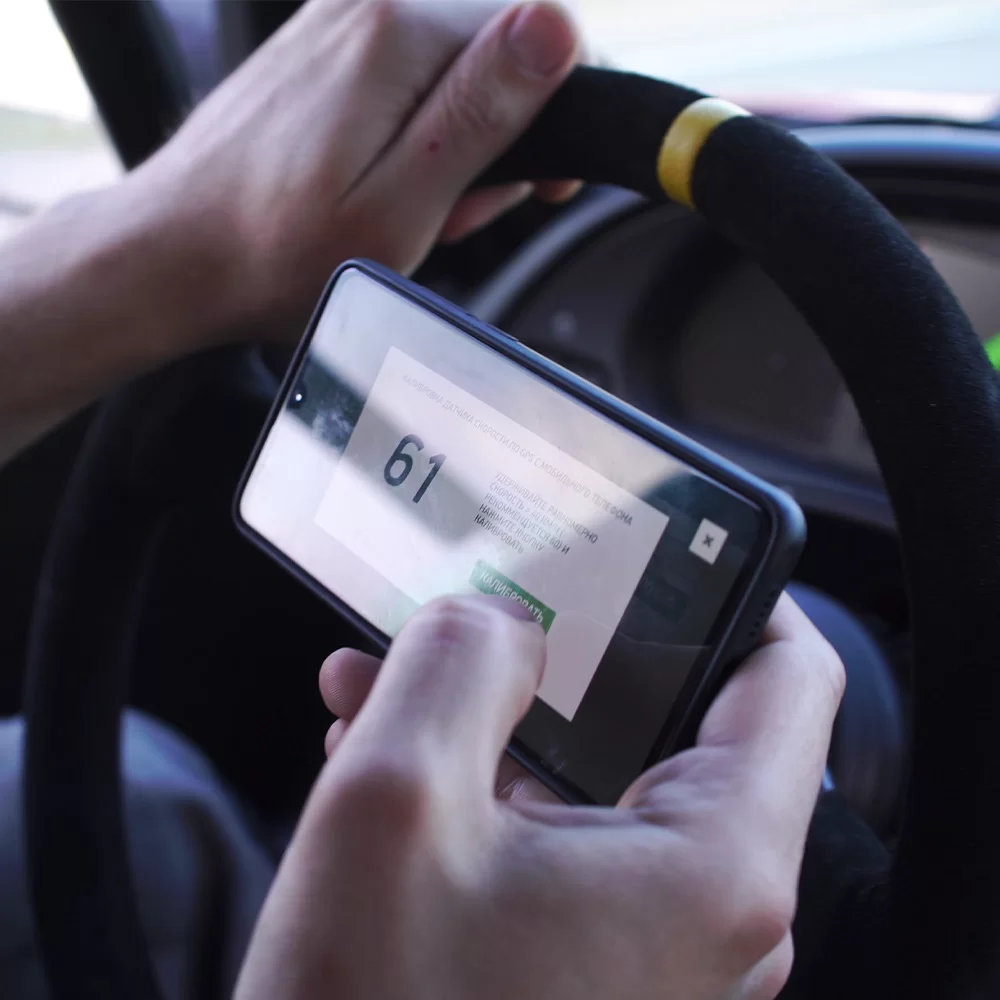

3. Калибровка показаний. Штатная программа для калибровки неправильно считывает показания датчиков в автомобилях российского производства, поэтому все показания проверялись “вручную”. Для того, чтобы правильно ввести данные с других датчиков, двигатель разогревали, остужали, проверяли каждую цифру.

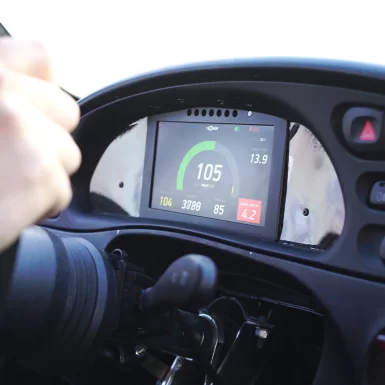

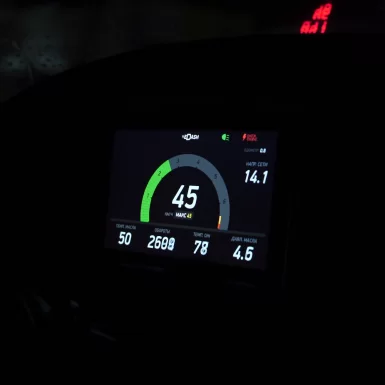

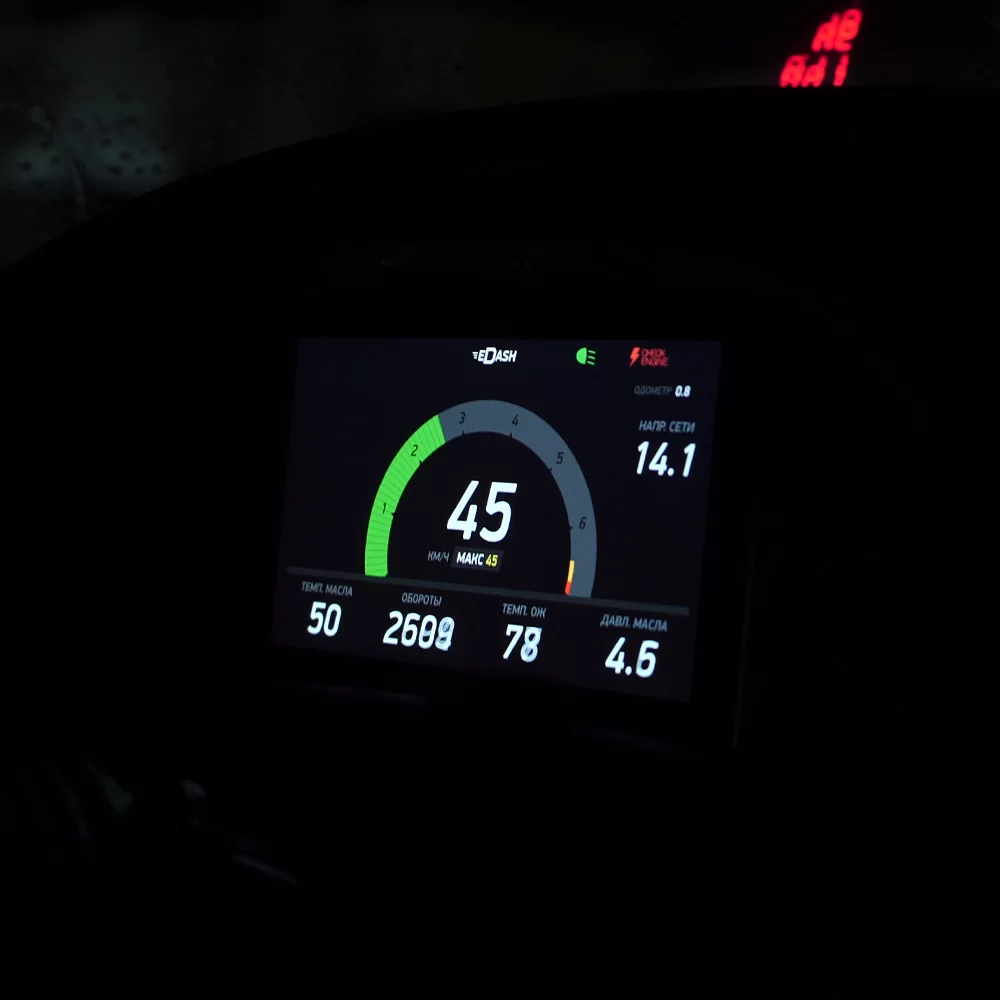

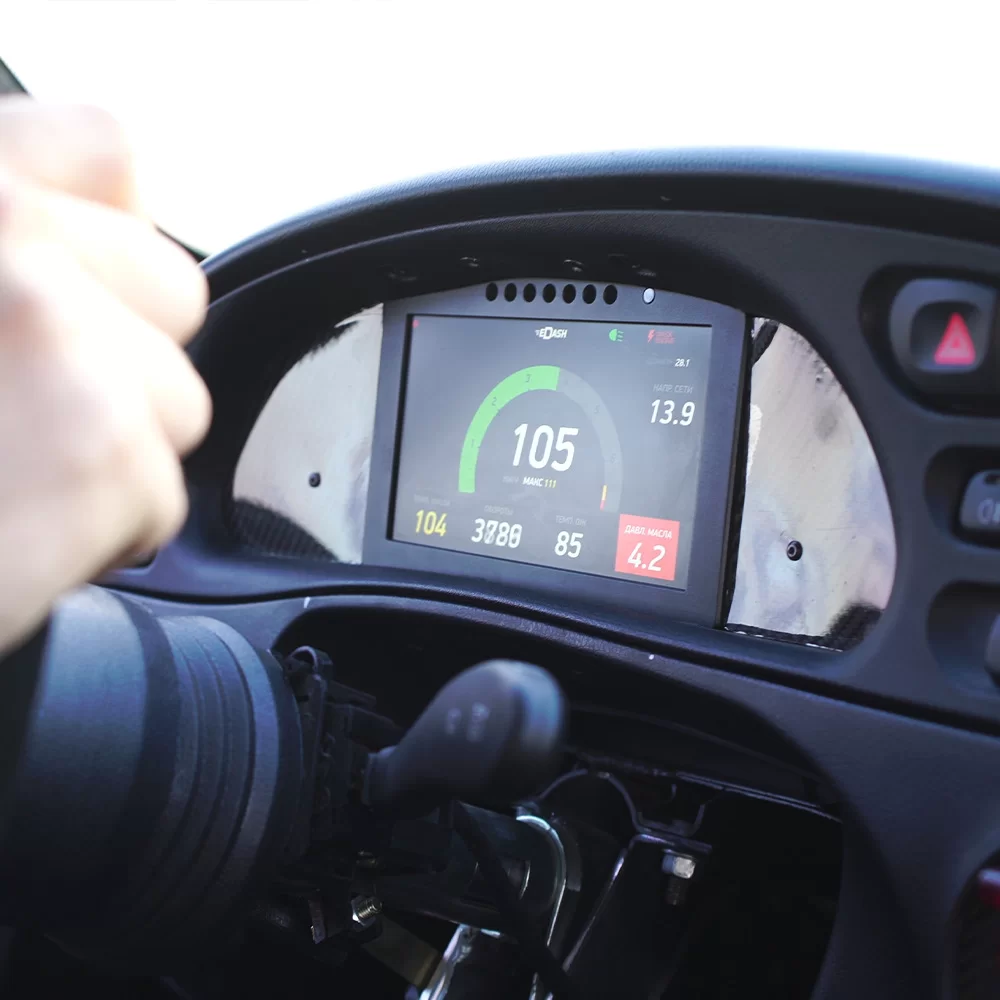

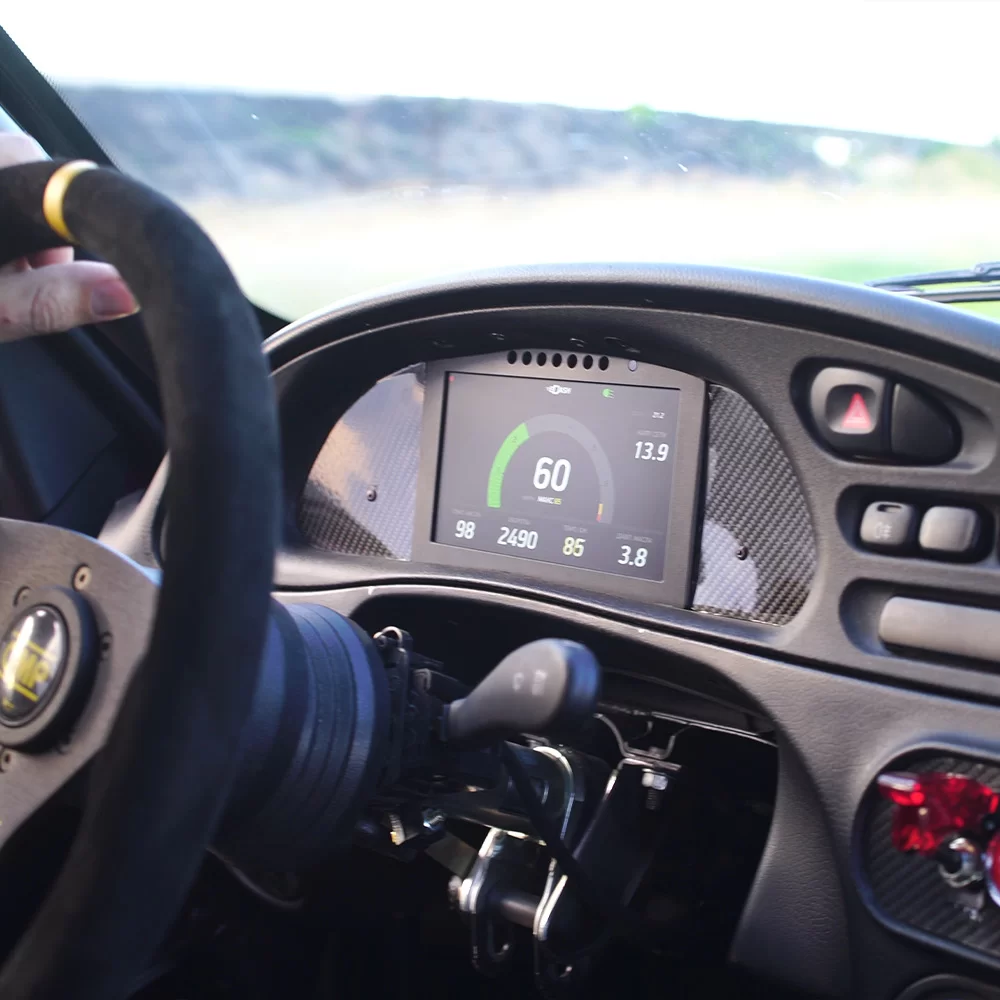

Для чего нужна такая доработка? Для того, чтобы сделать приборную панель гоночной Niva Travel более информативной и постоянно контролировать состояние мотора и температуру всех жидкостей мы заменили стандартный щиток приборов на спортивный электронный.

Своевременные предупреждения. Система автоматически известит, например, о перегреве масла в заднем редукторе или падении давления топлива
Модульная система. Возможность подключать дополнительные модули, такие как GPS, PDM, контроллер электропомпы и топлв. насосов, модуль управления камерами GoPro.
