Установка КИТ (комплекта тюнинга) АМС в комбинацию приборов Lada Vesta

КИТ или KIT - это набор готовых конструкций. В данном случае это комплект от фирмы АМС, в котором содержится все необходимое для доработки или модернизации панели приборов Lada Vesta (другая шкала, стрелки, подсветка, режимы работы и пр.). Рассказываем подробно, как установить такой комплект своими руками.

Потребуется

Купить КИТ комплект (7 различных видов), цены от 4000 р.
Снять щиток приборов.
Разобрать щиток приборов.
Паяльник, удлиненные загнутые плоскогубцы, канцелярский нож, отвертка, монтажный провод (МГТФ 0,08-0,12).

Перед заказом КИТ комплекта Вам необходимо узнать номер вашего щитка приборов (снять щиток и посмотреть номер на задней крышке). Этот номер вам потребуется при заказе КИТ комплекта. Номер щитка также поможет определить, какая инструкция по установке подходит вам.

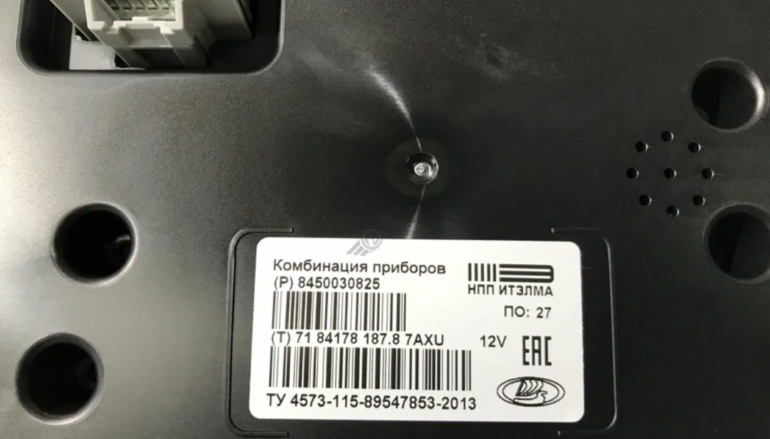

номер, артикул комбинации приборов Лада Веста на задней стороне

Порядок установки КИТ комплекта

Инструкция для щиток приборов с артикулами: 8450030825, 8450032207 и 8450007022.

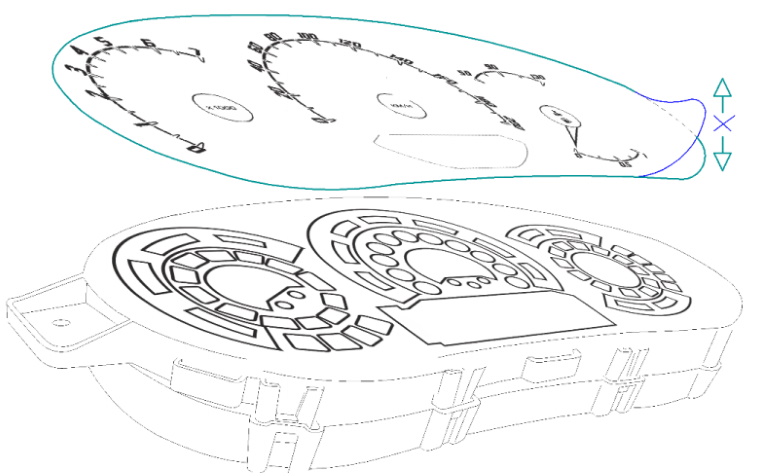

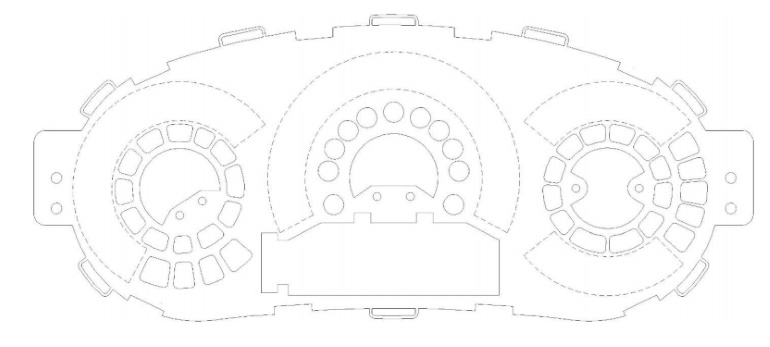

1. Аккуратно удаляем лишнее (фрезеровкой или руками).

Установка комплекта тюнинга (КИТ от АМС) в комбинацию приборов Lada Vesta

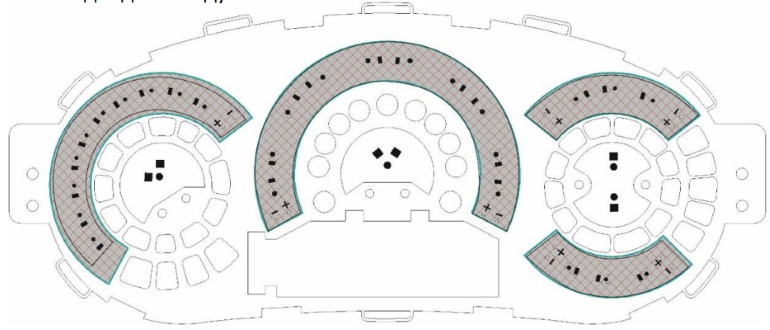

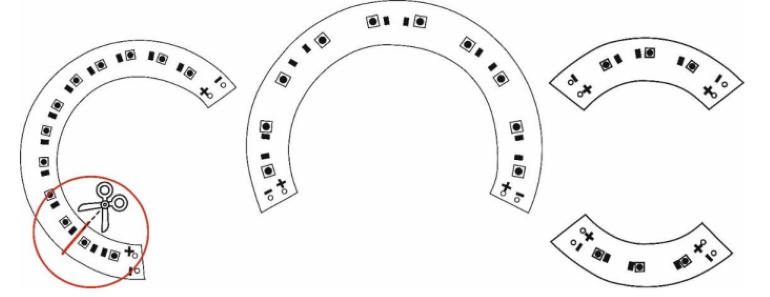

2. Установка светодиодных модулей в корпус. Т.к. светодиодные планки-универсальные, обрезаем на одной планке (тахометр) сектор с двумя светодиодами.

3. Накладываем белый корпус на основную плату и после чего устанавливаем светодиодные модули.

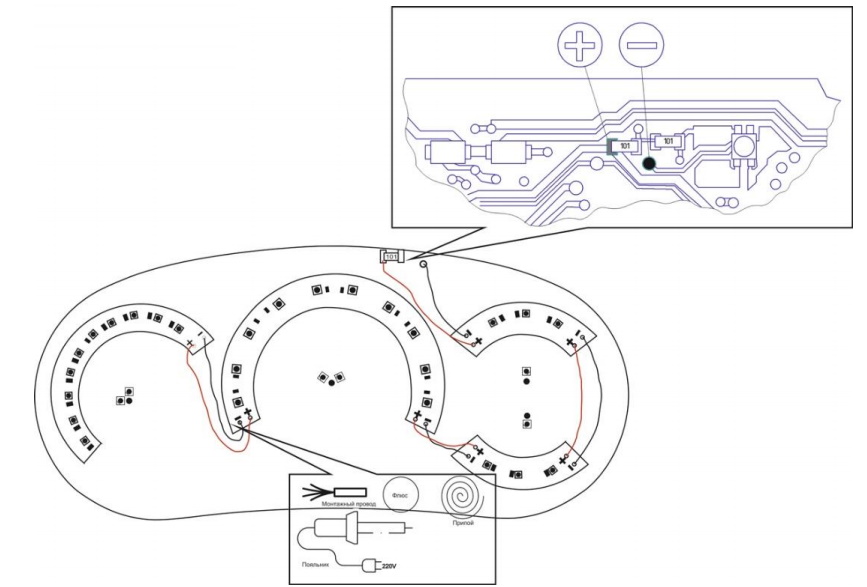

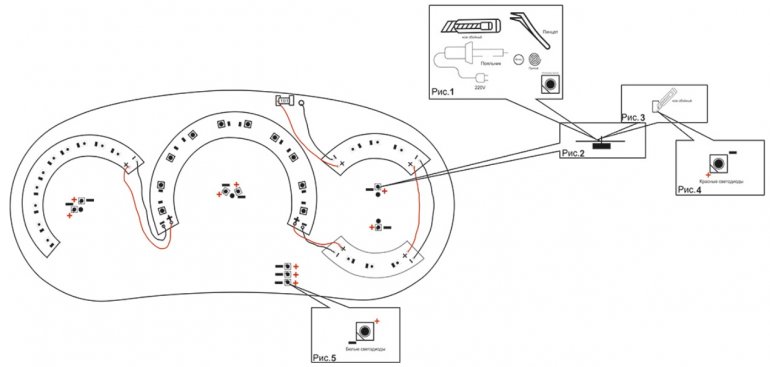

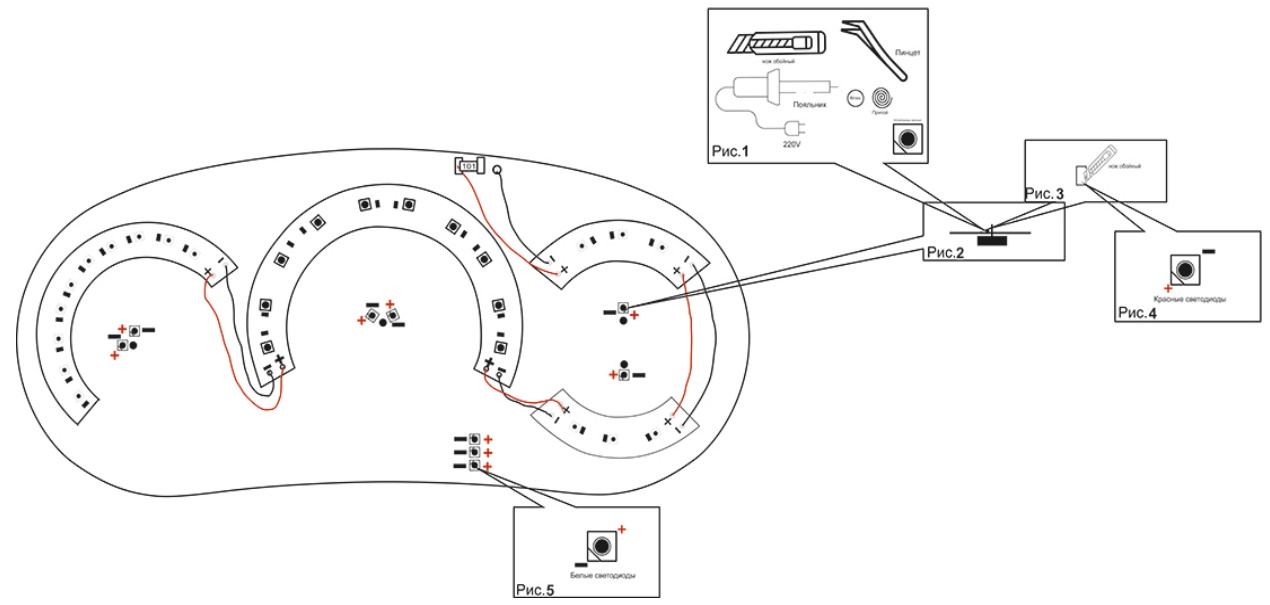

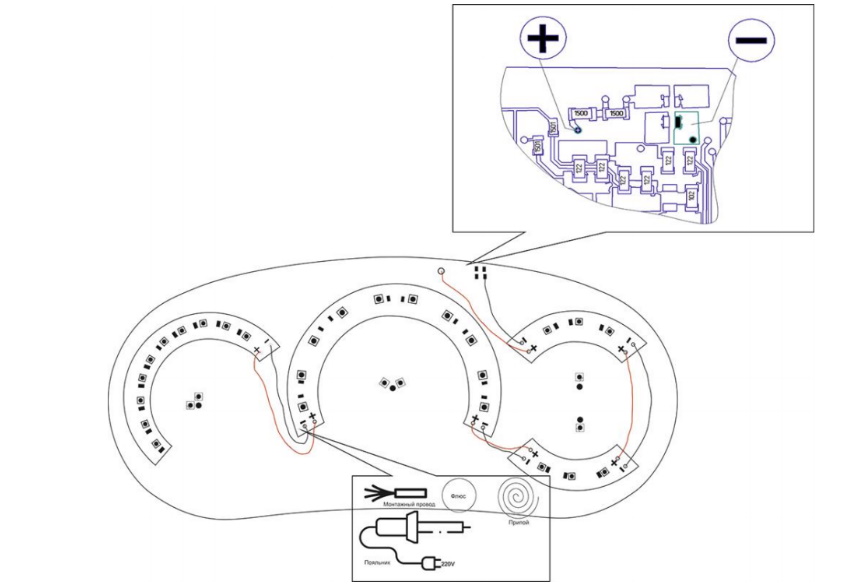

После того как вы установи светодиодные модули начинаем спаивать их между собой (сначала схема для 8450030825/8450032207, затем для 8450007022):

4. Паяльником отпаиваема штатные светодиоды (рис2): тахометр 2 шт. спидометр 2 шт. ук. уровня топлива 1 шт. ук. температуры 1 шт.

5. После того как демонтировали штатные светодиоды, расчищаем площадку под новые светодиоды. (т.к. штатные светодиоды имеют меньший размер приходится расчистить место для новых светодиодов. И так под каждым указателем) для этого нам понадобиться - обойный нож (рис3).

6. После того как площадка под светодиод расчищена, устанавливаем новые светодиоды, используем при этом: паяльник, флюс, припой.

7. После того как площадка под светодиод расчищена, устанавливаем новые светодиоды (рис4), используем при этом: паяльник, флюс, припой. Полярность светодиодов “+-“ указана на (Рис.4) на плате монтажной также указана полярность + и -.

8. Установка светодиодов под ЖК-дисплей. Выпаиваете штатные светодиоды и припаиваете новые. Полярность светодиодов “+-“ указана на (Рис.5) на плате монтажной также указана полярность + и -.

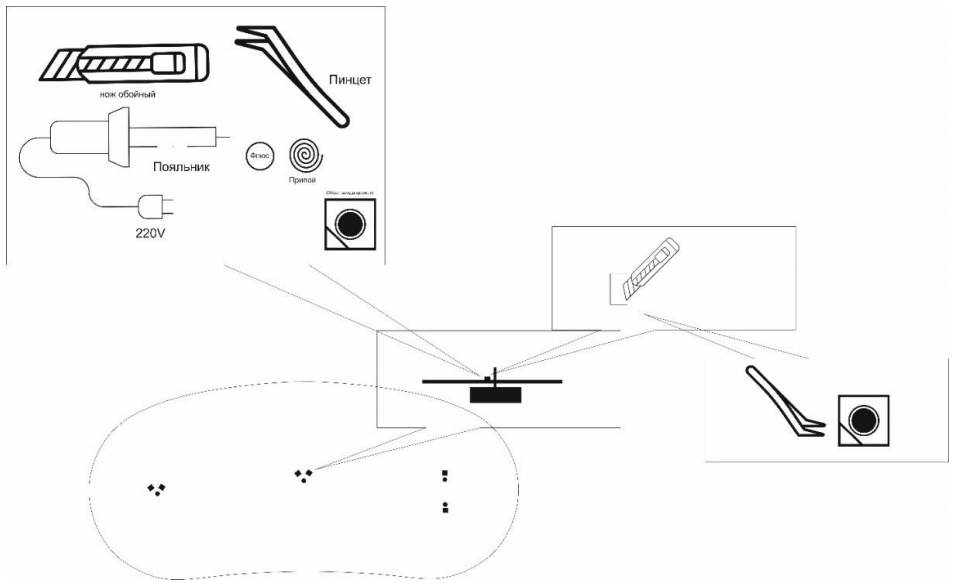

Инструкция для щиток приборов с артикулами: 8450032556, 8450032268 и 8450032284.

1. Паяльником отпаиваема штатные светодиоды: тахометр 2 шт. спидометр 2 шт. ук. уровня топлива 1 шт. ук. температуры 1 шт.

2. После того как демонтировали штатные светодиоды, расчищаем площадку под новые светодиоды. (т.к. штатные светодиоды имеют меньший размер приходится расчистить место для новых светодиодов. И так под каждым указателем) для этого нам понадобиться - обойный нож.

3. После того как площадка под светодиод расчищена, устанавливаем новые светодиоды, используем при этом: паяльник, флюс, припой.

Для всех щитков приборов.

1. Выполнить сборку приборной панели в обратной последовательности (собираем все кроме стекла).

2. Аккуратно устанавливаем новую шкалу с помощью двухстороннего скотча (следите за центрами отверстий указателей).

ВНИМАНИЕ! НЕ РЕКОМЕНДУЕМ (на этом этапе) СНИМАТЬ ЗАЩИТНУЮ ПЛЕНКУ со шкалы (при ее наличии)!

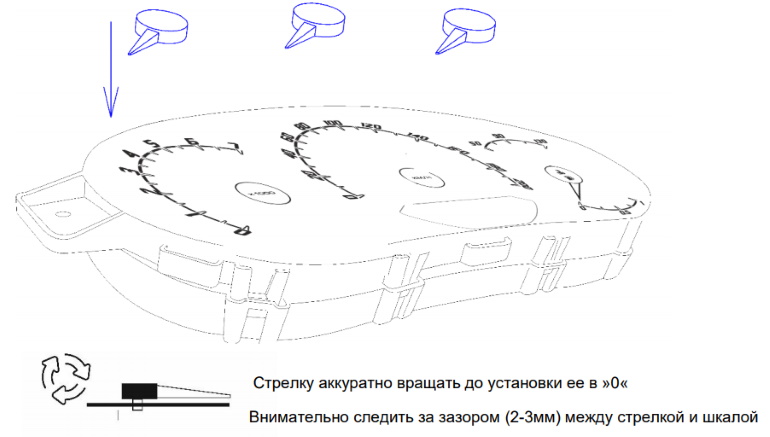

3. Устанавливаем новые стрелки.

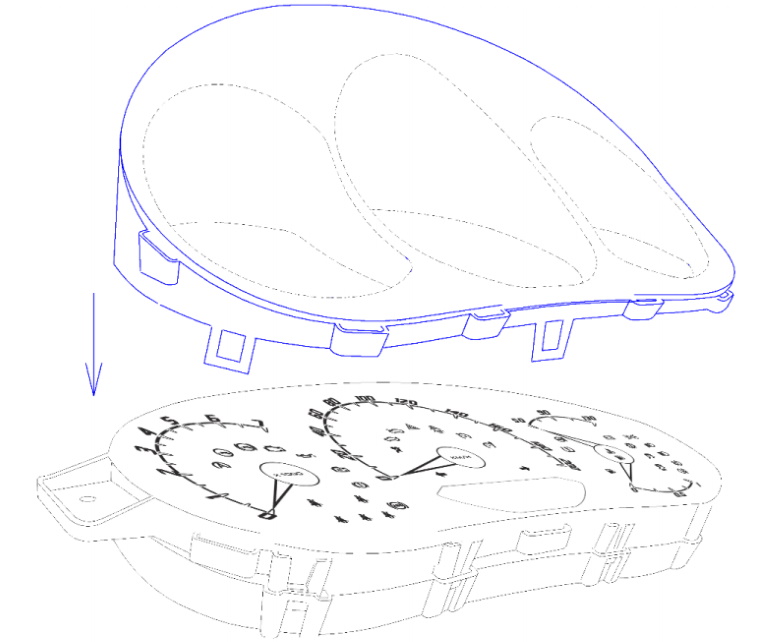

4. Устанавливаем (временно!) защитное стекло КП.

Подключаем комбинацию приборов к автомобилю, проверяем работу подсветки и приборов.

Если все нормально, продолжаем сборку.

Снимаем защитное стекло щитка.

Снимаем защитную пленку со шкалы.

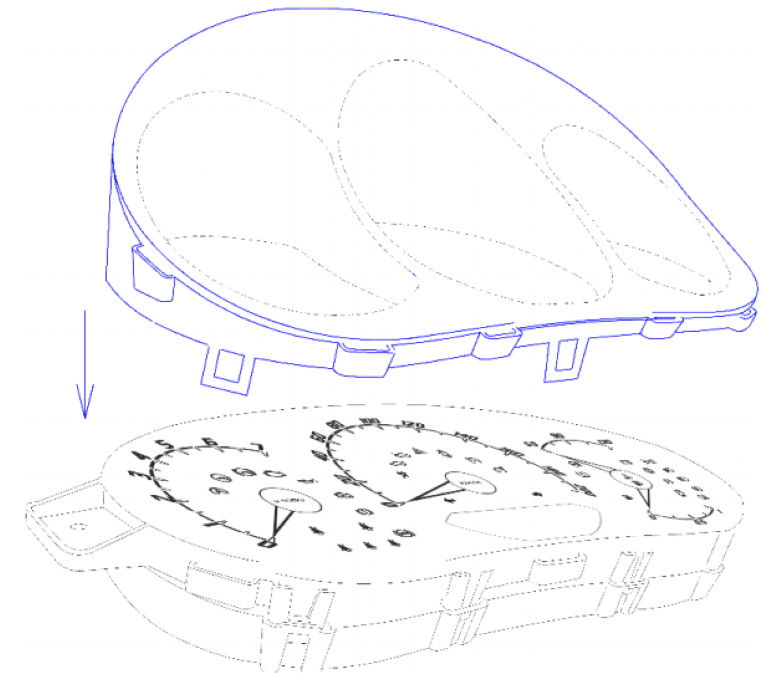

Устанавливаем защитное стекло щитка.

Все…протираем, ставим... готово.

Скачать инструкции в PDF:

Чтобы скачать файлы нужно авторизироваться на сайте
Чтобы скачать файлы нужно авторизироваться на сайте
Чтобы скачать файлы нужно авторизироваться на сайте

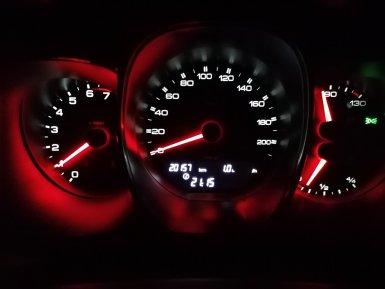

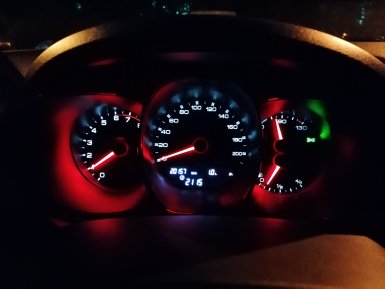

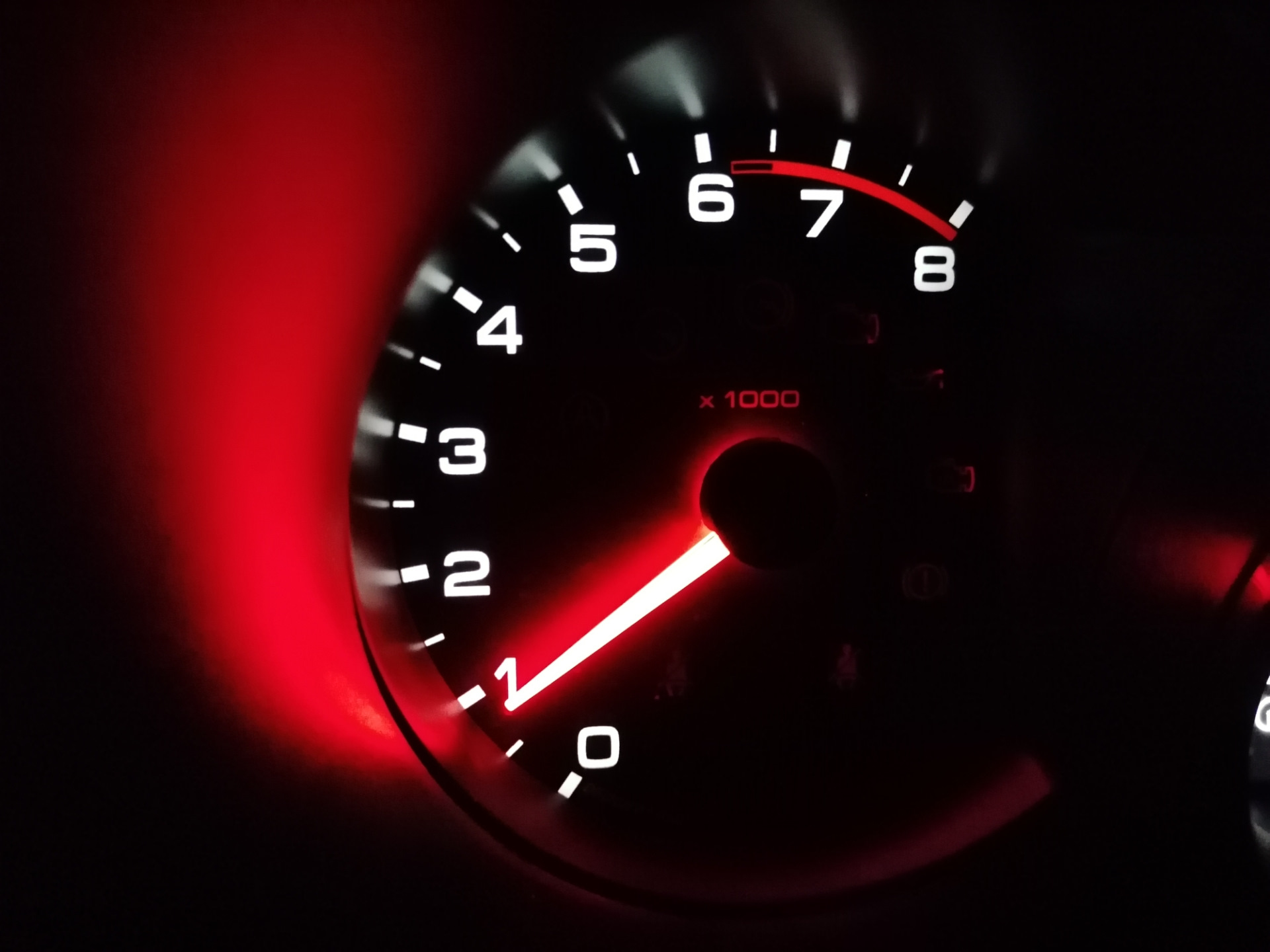

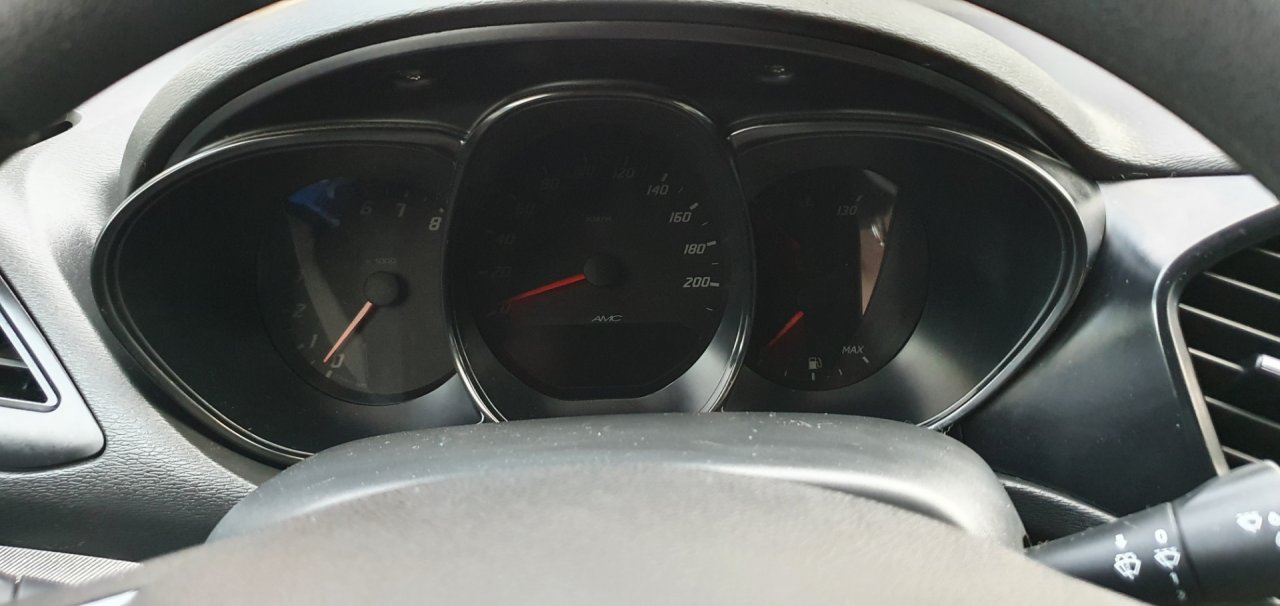

Результат на фото и видео (KIT 03.01, автор фото afterday):

А вы готовы установить КИТ комплект на приборку Весты своими руками?

Поделиться в социальных сетях:

👍

Лада.Онлайн
11 августа 2021 15:48

АПГРЕЙД ПРИБОРКИ С КОМПЛЕКТОМ ОТ АМС - ФОТООТЧЕТ ВЛАДЕЛЬЦА ВЕСТЫ

Скажу честно хотел сэкономить на том что не отправлять им панель для проведения работ и ждать пока она мне придёт уже измененная(экономия в районе 3000 руб) теперь когда я это прошёл скажу честно отдал бы все 5000 и ждать готов пару месяцев но только не сидеть пыхтеть с напильником сверлом и шуруповертом а самое главное паяльником…

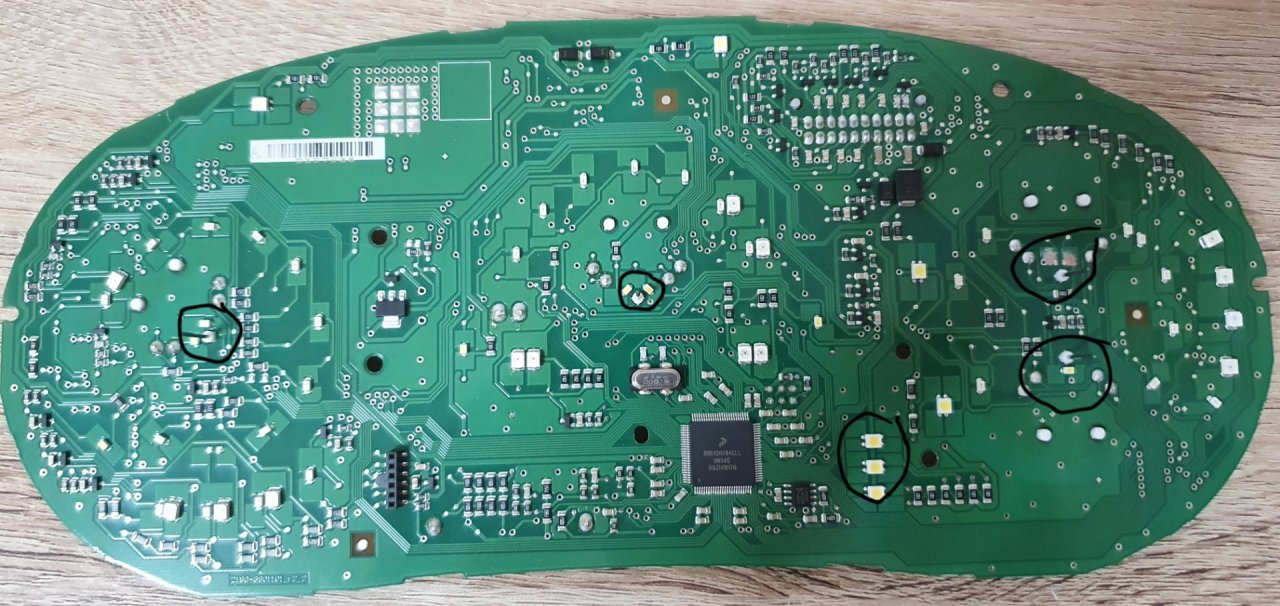

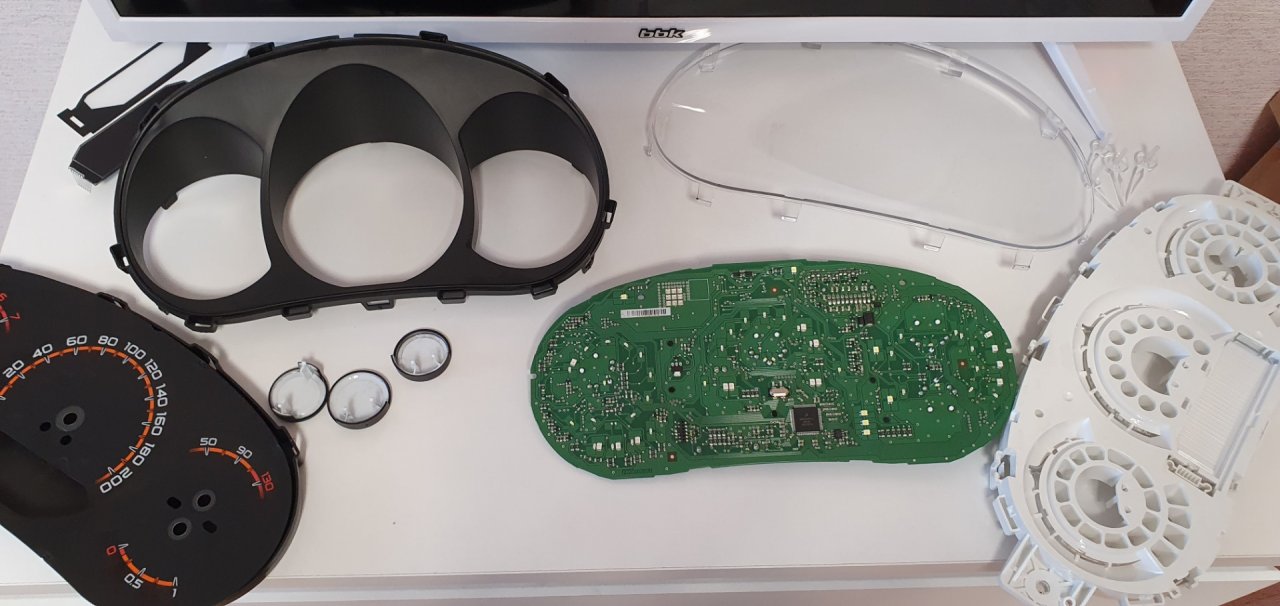

Разборка самой консоли дело не сложное, а вот дальше нужно выпаять диоды стрелок белые и впаять туда красные что оказывается для меня непосильной ношей.

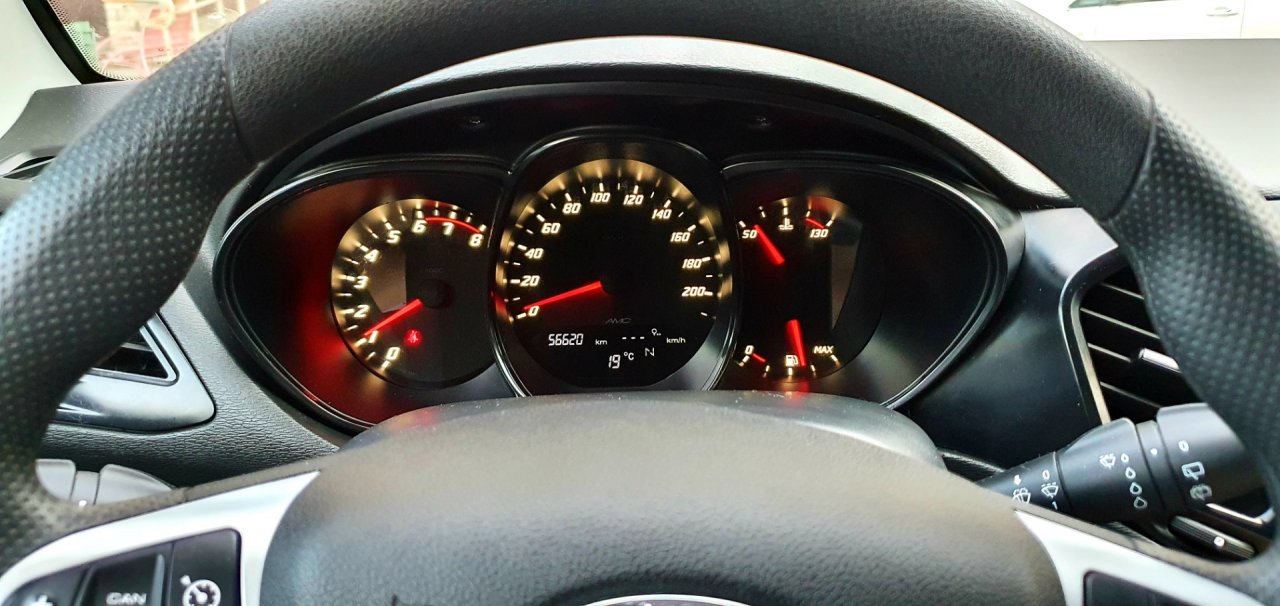

Один диод я выпаял с горем пополам под лупой но паять новый даже не стал а решил довериться профессионалам в этом деле и как оказалось таких умельцев можно искать долго и нудно практически все идут в отказ услышав про приборку с авто и диоды подсветки все ремонтники сотовых ноутбуков и бытовой техники поднимали руки и отмахивались, хорошо что мне все же при обзвоне один мастер порекомендовал автосервис в котором мне ребята за 15 мин сделали все идеально, 600 рублей и вопрос с диодами решён. Приехал домой все собрал проверил и установил, как получилось не судите строго, выбирал из вариантов под свой вкус, единственное что добавил в заказ то это накладка на стекло для затемнения, итого все вместе с доставкой мне обошлось чуть больше 6000 тыс. Но порекомендую всем кто хочет сделать тоже самое, не мучайтесь отправте лучше производителю и они вам все сделают в лучшем виде.
