    Как подключить GPS к штатной ММС Lada Vesta

    Мультимедийная система с 7 дюймовым экраном устанавливается заводом только на топовые комплектации Весты, но при желании эту ММС можно поставить своими руками. Однако для того, чтобы заработала штатная навигация СитиГИД потребуется подключить GPS.

    Для Весты покупать GPS-антенну нет необходимости, т.к. она уже есть и подключена к блоку ЭРА-ГЛОНАСС (каталожный номер: 8450008475, есть на всех комплектациях автомобиля), который находится за бардачком. На Весте «люкс» данные от этого модуля поступают к ММС через CAN.

    блок ЭРА-ГЛОНАСС на Лада Вестаблок ЭРА-ГЛОНАСС на Лада Веста

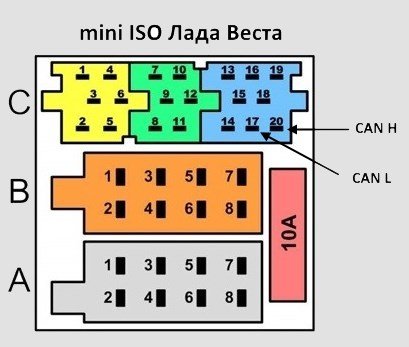

    Поэтому, после установки ММС для работы GPS навигации необходимо подвести к синей колодке магнитолы mini-ISO два провода (к C17 - CAN L, к C20 - CAN H). Позаимствовать их можно у диагностической колодки OBD-II (14 - Линия CAN-Low, 6 - Линия CAN-High). Схема:

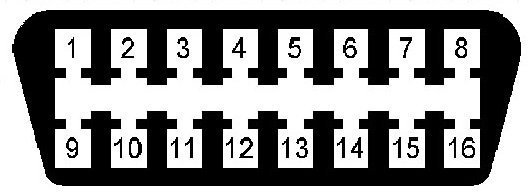

    схема подключения GPS навигации к ММС Вестыраспиновка разъема OBD-II на Весте

    Теперь штатная навигационная программа СитиГИД начнет находить спутники.

    навигация в штатной ММС Весты

    Напомним, штатную ММС Весты можно доработать, либо вместо нее установить 2DIN магнитолу.

    Фото: JohnSteed

    Ключевые слова: магнитола лада веста | аксессуары лада веста

    6
    нравится
    0
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Была ли эта инструкция полезна для вас?


    Информация

    Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

    1. Добрый день, если стоит магнитола оригинальная не ммс, а ставлю штатную андроид с can нужно ли дополнительно устанавливать антенну gps? глонасс имеется.

    2. Добрый день. Можно поподробнее куда, какой именно провод с какого разъема и на какой подключается для gps в навигаторе.

    3. Александр Александр 22 ноября 2017 20:25
      0 Нравится
      Здравствуйте!У меня Веста Люкс,хочу подключить дополнительно GPS трекер. Могу я его подключить через блок ЭРА-ГЛОНАСС?Если да,то можно попросить у вас схему подключения?

    4. Сергей Сергей 27 июня 2017 14:25
      2 Нравится
      Скажите,а есть фото штекера блока *эра-глонасс*,куда именно цеплять провода,к каким проводам штекера?
      Поставил ммс именно для навигации и потому что другие мониторы инородно смотрятся в весте.
