    Где находится диагностический разъем на Лада Веста

    Диагностический разъем автомобиля предназначен для обмена данными между блоком управления двигателем и диагностическим устройством. Это позволяет считывать и стирать коды ошибок, корректировать некоторые предустановки в памяти и считывать текущее значение параметров датчиков, которые установлены на автомобиле. Чтобы воспользоваться этими полезными функциями нужно знать, где в Весте диагностический разъем.

    Где находится диагностический разъем на Лада ВестаГде находится диагностический разъем на Лада Веста

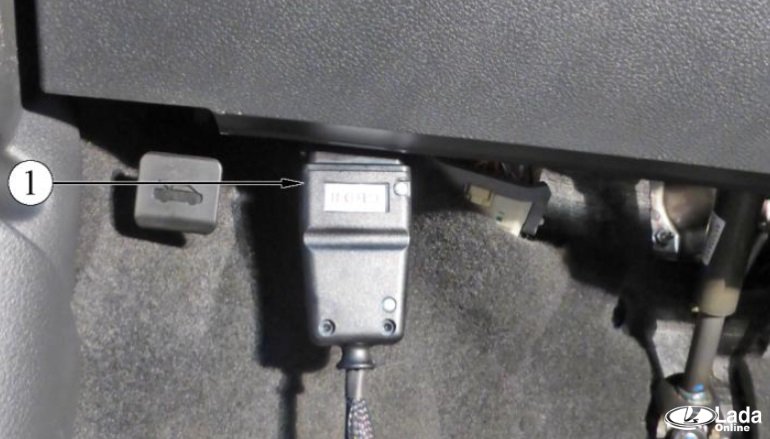

    Разъем диагностики Лада Веста располагается под рулевой колонкой слева, слева около ручки для открытия капота, под монтажным блоком. Его тип: OBD-II (16-ти контактный в форме трапеции), схема на фото:

    разъем ODB II на Лада Веста

    2 — J1850 Шина+;
    4 - Заземление кузова;
    5 - Сигнальное заземление;
    6 - Линия CAN-High, J-2284;
    7 - К-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4);
    9 - SCS (Service Check System) - Вывод для считывания медленных кодов самодиагностики;
    12 - Вывод для программирования;
    13 - Input/Output for VTM-4 and immobilizer control;
    14 - Линия CAN-Low, J-2284;
    15 - L-линия диагностики (ISO 9141-2 и ISO/DIS 14230-4);
    16 - Питание +12В от АКБ.

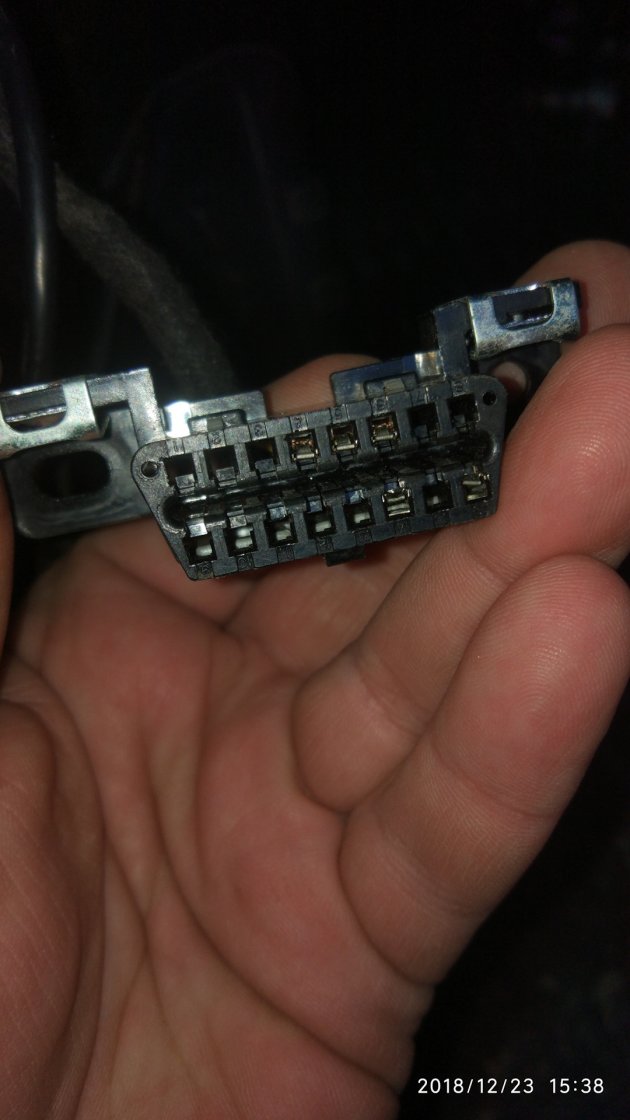

    В разъем у Lada Vesta не выведена К-линия. Всего 5 проводов № 4, 5, 6, 14, 16:

    Где находится диагностический разъем на Лада Веста

    Напомним, другие инструкции по ремонту и эксплуатации автомобиля находятся этой категории и в общем содержании.
