    Установка парктроника на автомобиль Лада

     14 сентябрь 2015  LadaOnline    29 827    8

    Установка парктроника на Лада Гранта

    Система безопасной парковки автомобиля (парктроник) устанавливается заводом на некоторые топовые комплектации автомобилей Лада. Более простые варианты исполнения автомобиля («Стандарт» или «Норма») не имеют этого полезного аксессуара. Рассмотрим особенности самостоятельной установки парктроника на современные автомобили Лада.

    Инструкция по установке парктроника для Лада Гранта, Приора, Калина, Веста, Нива и XRAY аналогичная. Для Лада Ларгус есть отдельный фотоотчет. Также см. инструкцию по установке переднего парктроника на Lada XRAY.

    Изучаем инструкцию, которая идет в комплекте с парковочным радаром, и согласно приложенной схемы отмечаем места для датчиков на бампере. Отверстия делаем при помощи дрели и насадки (коронки), которая идет в комплекте. Старайтесь не перегревать пластик бампера. Фиксируем парковочные датчики в получившихся отверстиях, учитывая верх и низ датчика (см. маркировку).

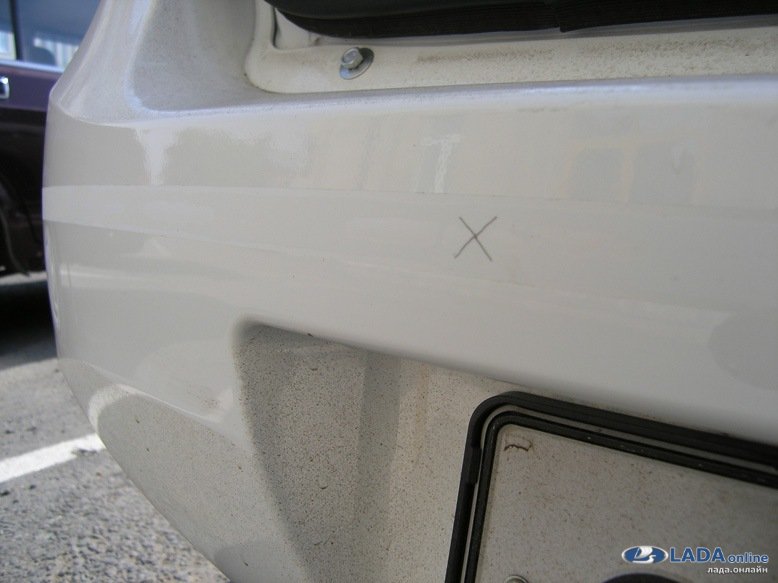

    место для установки датчиков парковки лада гранта/калина/приораотверстия для установки датчиков парковки лада гранта/калина/приорадатчик парковки лада гранта/калина/приора

    Протащить провода от датчиков парковки в багажник (в данном случае Лада Гранта лифтбек) можно не снимая бампер. Достаточно отвернуть пару винтов снизу, чтобы получить доступ к штатному отверстию с левой стороны. Проводку прокладываем через тугой, резиновый уплотнитель.

    штатное отверстия в бампере лада гранта/калина/приорапрокладываем провода парктроника в багажник лада гранта/калина/приора

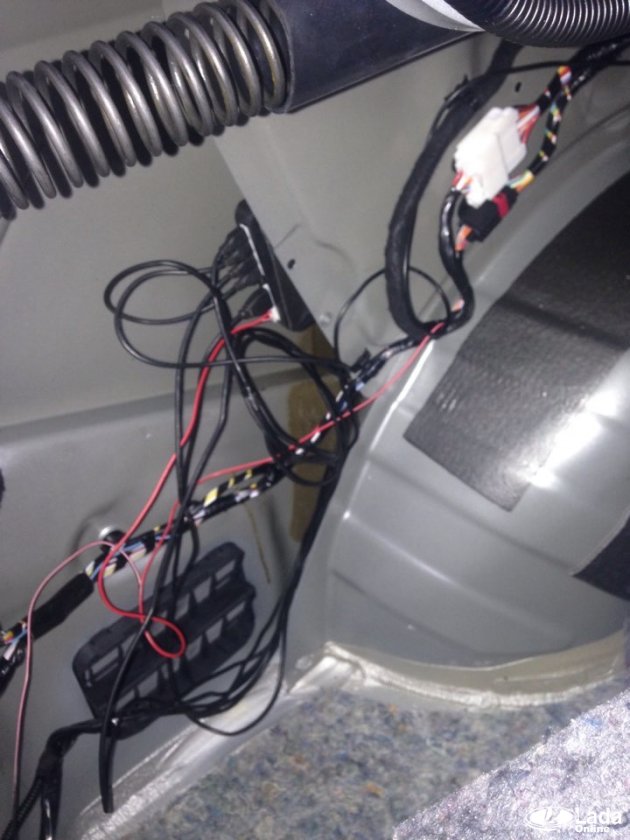

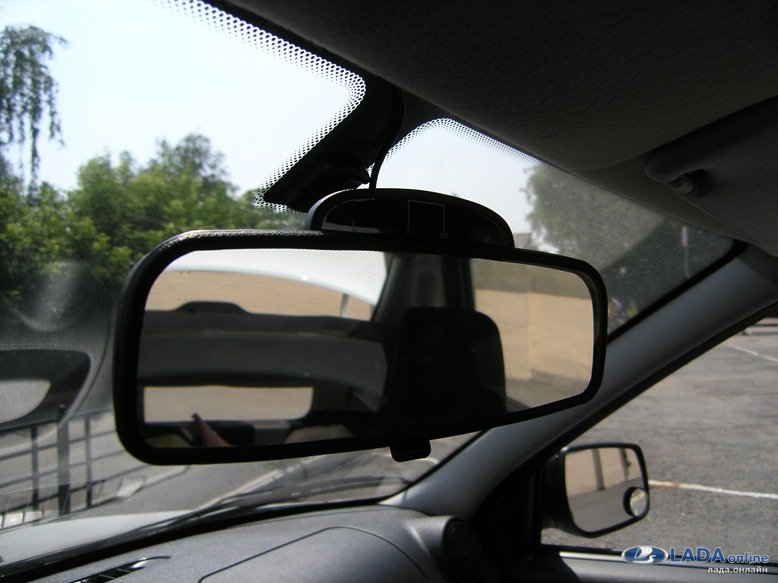

    Блок управления парктроником размещаем в багажнике, используя двухсторонний скотч. Для подключения потребуется найти "плюс" после включения задней передачи, на автомобилях Лада - это зеленый провод заднего фонаря. Масса - черный. Дисплей парктроника чаще всего крепят над зеркалом. Для этого протягиваем провода из багажника в переднюю часть автомобиля под облицовкой пола. Затем за панелью, за накладкой стойки ветрового стекла и под обшивкой потолка (демонтируя солнцезащитный козырек).

    блок управления парктроником на лада гранта/калина/приорадисплей парктроника на лада гранта/калина/приора

    Кстати, если закрепить экран парктроника на потолке в багажнике (хэтчбека, универсала или лифтбека) или салоне седана, то наблюдать за дистанцией можно будет через салонное зеркало, при этом нет необходимости дополнительные провода по салону.

    Процесс установки парктроника на Лада Гранта также показан на видео:

    Напомним, купить недорогие датчики парковки можно на AliExpress.

    Кстати, более точно определить дистанцию до препятствия можно после установки камеры заднего вида.

    Ключевые слова: бампер лада гранта | аксессуары лада гранта | безопасность лада гранта | бампер лада калина | аксессуары лада калина | безопасность лада калина | бампер лада калина 2 | аксессуары лада калина 2 | безопасность лада калина 2 | бампер лада приора | аксессуары лада приора | безопасность лада приора | бампер лада ларгус | бампер нива | бампер лада веста | бампер lada xray | безопасность лада ларгус | безопасность нива | безопасность лада веста | безопасность lada xray | аксессуары лада ларгус | аксессуары нива | аксессуары лада веста | аксессуары lada xray | универсальная статья

    1
    нравится
    0
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Установить парктроник на автомобиль Лада..


    Похожие материалы
  • Установка парктроника на Лада Ларгус
  • У Лада Ларгус Люкс и Кросс появится штатный парктроник
  • Комплектация Лада Гранта люкс (фото, особенности и опции)

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «девять тысяч сто пятьдесят четыре»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

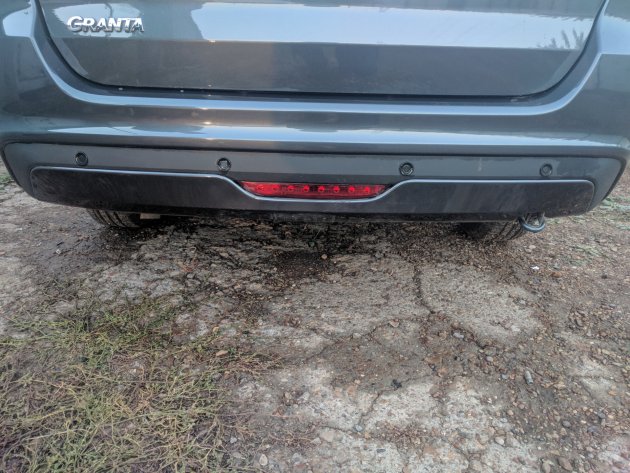

    1. Пример установки парктроника на лифтбек Lada Granta FL:

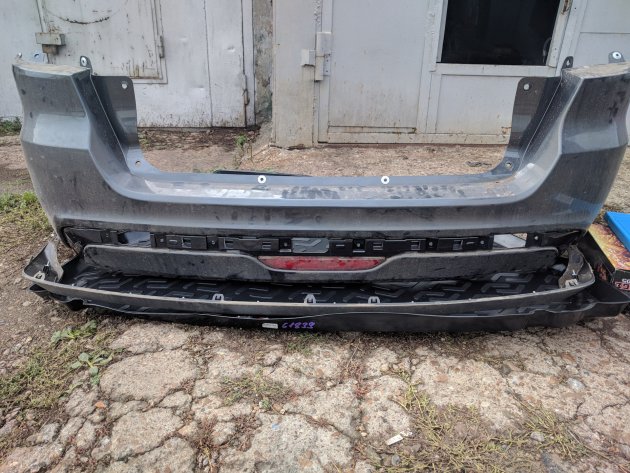

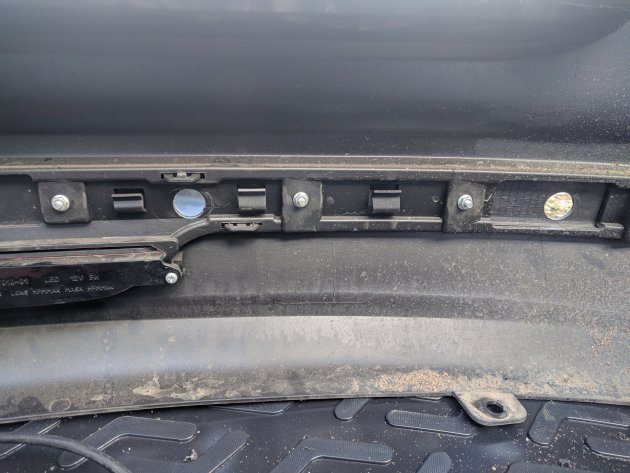

      Решил поставить в черную накладку(туда же ставит автоваз свой штатный)

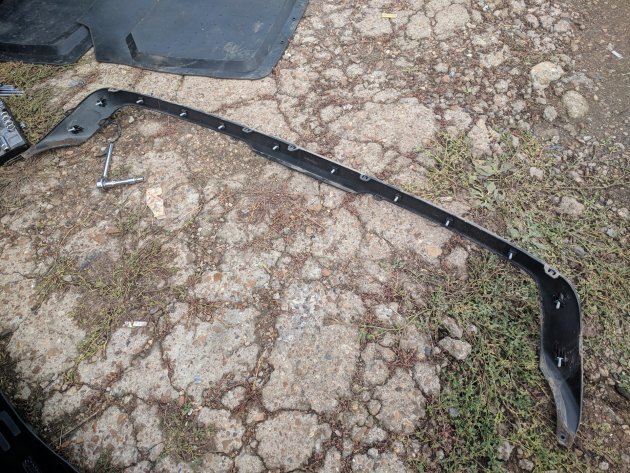

      Но просто просверлить отвертсия там где хочется не выйдет. Накладка держится на болтах. так что пришлось снимать задний бампер. После этого откручивать накладку, размечать и сверлить. По бокам решил вставить датчики в штатно-предусмотренные автовазом отверстия в бампере, а при установке средних датчиков пришлось сверлить и накладку и бампер.






      https://www.drive2.ru/l/513274294030041108/
      Ответить
    2. Отчет по установке парктроника на Lada XRAY:

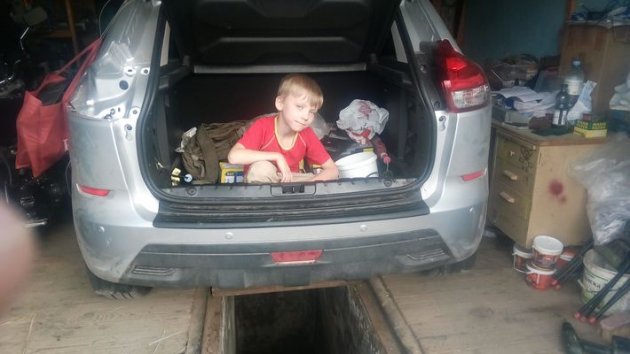

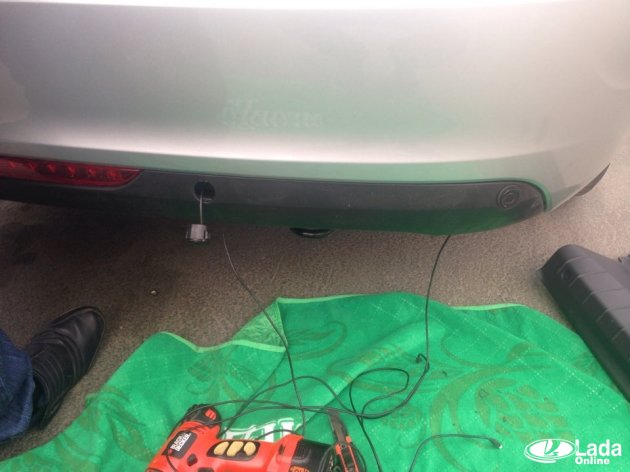

      Удобнее вначале вставить датчики в бампер и соединить его под бампером (с ямы) с кабелем парктроника, а не протягивать кабель парктроника наружу из просверленных в бампере отверстий, соединять разъемы и "затягивать обратно" датчик за кабель в бампер.

      Ввод кабелей из-под бампера в нишу левого крыла


      Выход кабелей в нишу левого крыла


      Под бампером кабеля были проложены между самим бампером и усилителем бампера и прикреплены стяжками к гофре штатной проводки. Кабелям оставил некоторый свободных ход, на всякий пожарный случай

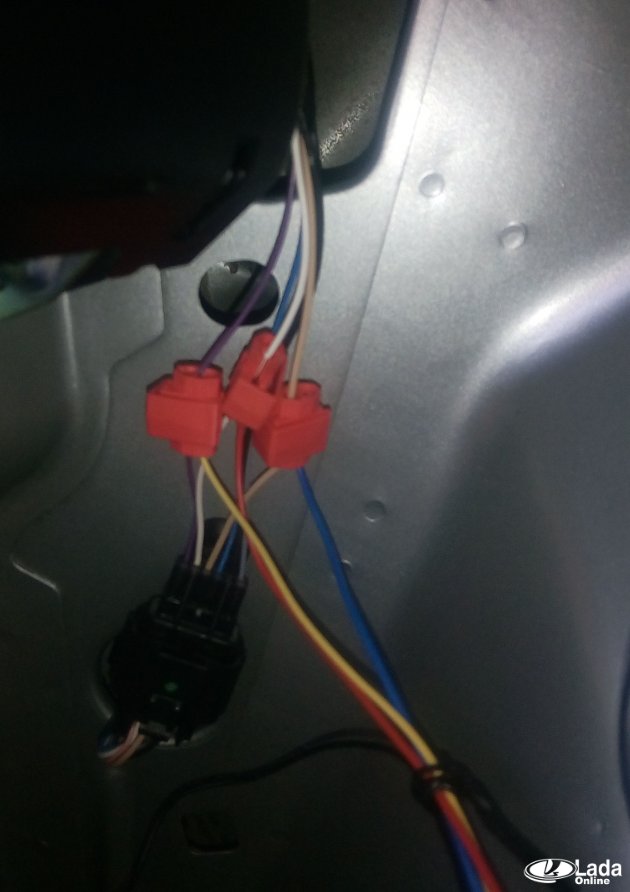

      Распиновка жгута проводов заднего фонаря:
      конт.1 — задний ход (белый)
      конт.2 — габариты(синий почему-то)
      конт.3 — стоп-сигнал (бежевый, хотя для красоты стоило бы назвать песочным хаки)
      конт.4 — масса (всегда по-умолчанию черный)
      конт.5 — поворотник (розовый, хотя по схеме с онлайн-лада должен быть синим)

      номер контактов фонаря -> номер контактов жгута салона -> от парктроника(по схеме из инструкции)
      3(беж) -> 3(беж) -> синий(к стоп-сигналу)
      1(бел) -> 2(бел) -> красный(к лампочке заднего хода, вкл.парктроника)
      2(син) -> 4(син) -> не задействован
      4(черн) -> 5(черн) -> не задействован
      5(роз) -> 1(ядовито-фиолетовый) -> желтый(к левому поворотнику)

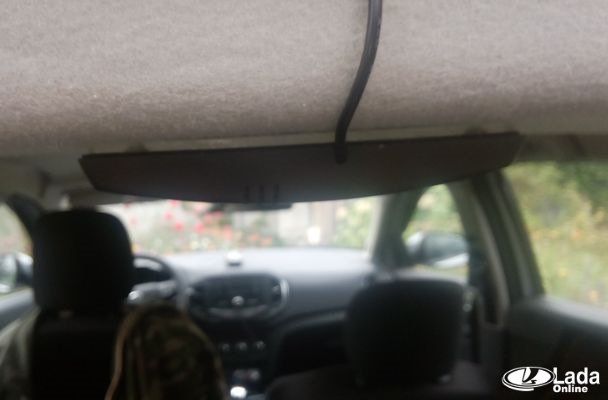

      Дисплей решил устанавливать сзади на обивку крыши — и в зеркало видно вполне ничего


      Датчики:


      https://www.drive2.ru/l/482386263626743880/
      Ответить
    3. Отчет по установке парктроника на Весту:

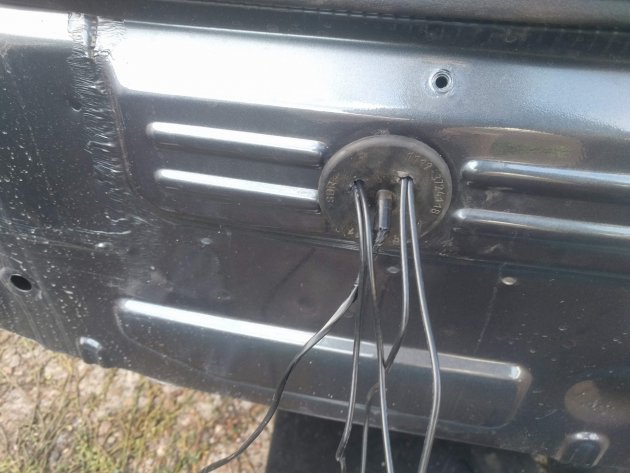

      В бампере оказались специальные крепежики для проводов датчиков. Просунул их через сальник, в котором провода для туманки. Предварительно подрезал его. Короче подружились к заднему ходу и повесили блок на двусторонний скотч и один саморезик.

      Датчик в штатной заглушке

      Провода от датчиков в сальнике

      Закреплённый блок

      https://www.drive2.ru/l/9971531/
      Ответить

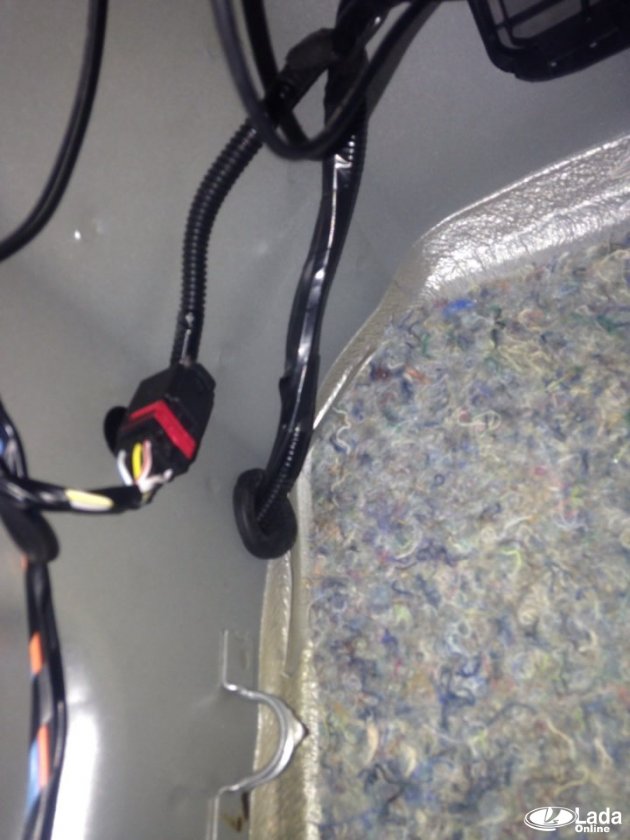

    4. Пример подключения парктроника на Лада Веста к штатному штекеру в багажнике:
      - штатный штекер находится под обшивкой в багажнике с левой стороны.
      - на фишке 6 контакт (белый провод) - это +12В при включени заднего хода,
      - черный провод - это масса.
      - провод от датчиков в багажник проводим через резинку, где провода от задней ПТФ (бампер снимать не обязательно).
      - провода в салоне прокладываем по левому крылу,
      Ответить
