    Доработка подключения ЦБКЭ (подсветка панели вместе с зажиганием)

     05 января 2017  Лада.Онлайн    33 579    11

    Доработка подключения ЦБКЭ (подсветка панели вместе с зажиганием)

    Подсветка панели приборов на Весте включается только вместе с ближнем светом фар и не работает днем с ДХО. Такой режим работы подсветки не устраивает большую часть владельцев седана. Исправить ситуацию можно при помощи доработки комбинации приборов или изменения подключения центрального блока кузовной электроники (ЦБКЭ). На последней модернизации остановимся более детально.

    Внимание! Самостоятельное вмешательство в электрику автомобиля лишает гарантии. Автор ответственности не несет, все действия вы делаете на свой страх и риск. Данная доработка успешно работает на седане Лада Веста в комплектации комфорт. На версиях «классик» и «люкс» схема не проверялась.

    Потребуется: снять бардачок, купить два выпрямительных диода (1.5А 600В).

    За бардачком находится ЦБКЭ. Снимаем его, вывернув одну гайку (ключ «на 8»):

    ЦБКЭ лада веста

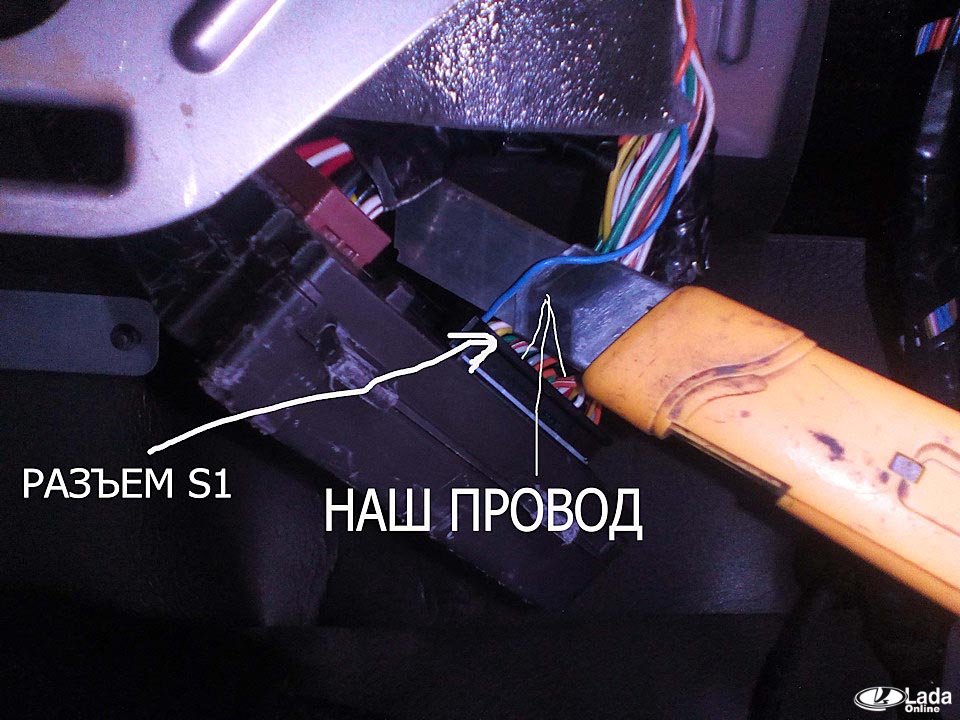

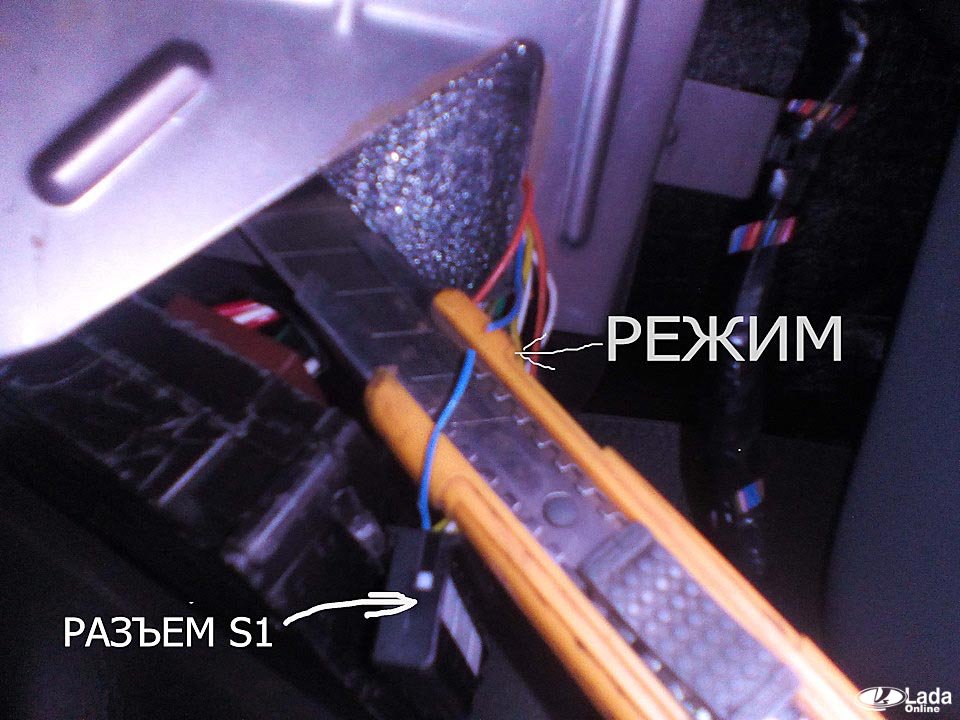

    В разъеме S1 BLACK разрезаем синий провод (внимание, их там несколько):

    ЦБКЭ S1 BLACK лада вестаЦБКЭ S1 BLACK лада веста

    В разъеме S2 GREY зачищаем красно-синий провод:

    ЦБКЭ S2 GREY лада вестаЦБКЭ S2 GREY лада веста

    Собрать схему из двух диодов, как показано на фото:

    схема из двух диодов

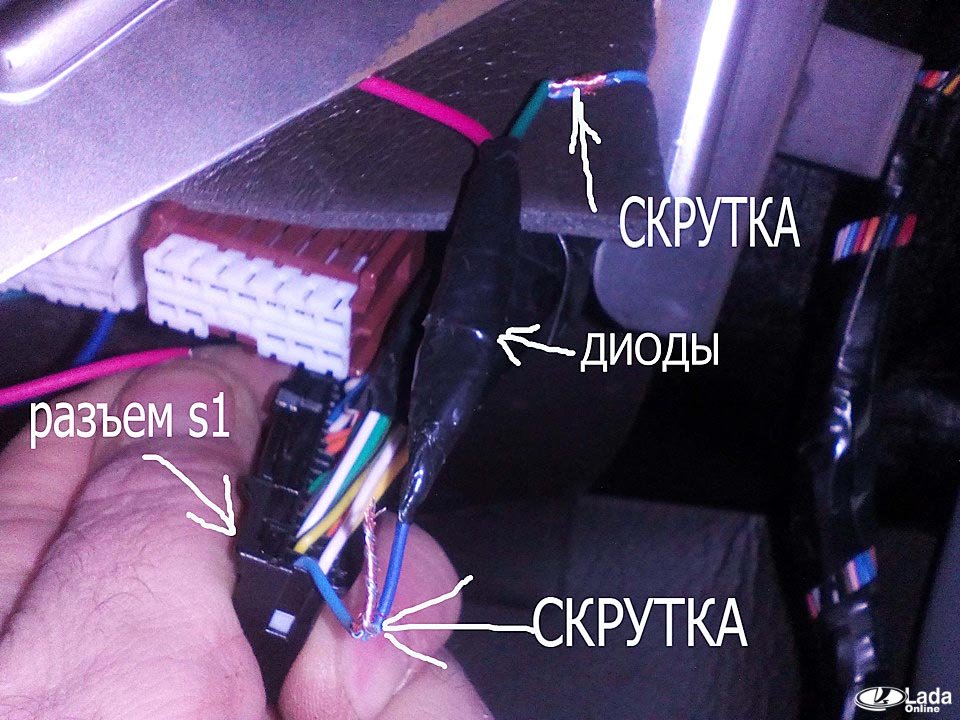

    Устанавливаем собранную схему:

    • Синий провод диодов подключаем к синему проводу разъема S1.
    • Зеленый провод диодов подключаем к синему проводу разъема S1, который уходит в жгут.
    • Красный провод диодов подключаем к красно-синему проводу разъема S2.

    Доработка подключения ЦБКЭ (подсветка панели вместе с зажиганием)Доработка подключения ЦБКЭ (подсветка панели вместе с зажиганием)Доработка подключения ЦБКЭ (подсветка панели вместе с зажиганием)

    Итог: подсветка щитка приборов включается вместе с зажиганием. Также при включении зажигания загорается иконка габаритов.

    Внимание! с начала июля 2017 года у дилеров LADA появилась прошивка панели приборов, которая позволяет включаться подсветке вместе с ДХО. За прошивку придется доплатить.

    Напомним, ранее мы рассказывали, как можно сделать тюнинг панели приборов Весты. Не исключено, что в скором времени АВТОВАЗ начнет устанавливать приборную панель нового образца.

    Фото: блог Valeravesta

    Ключевые слова: панель приборов лада веста | подсветка салона лада веста
