Как установить светодиодные стрелки поворотников в зеркальные элементы автомобиля

16 июня 2021 15 450

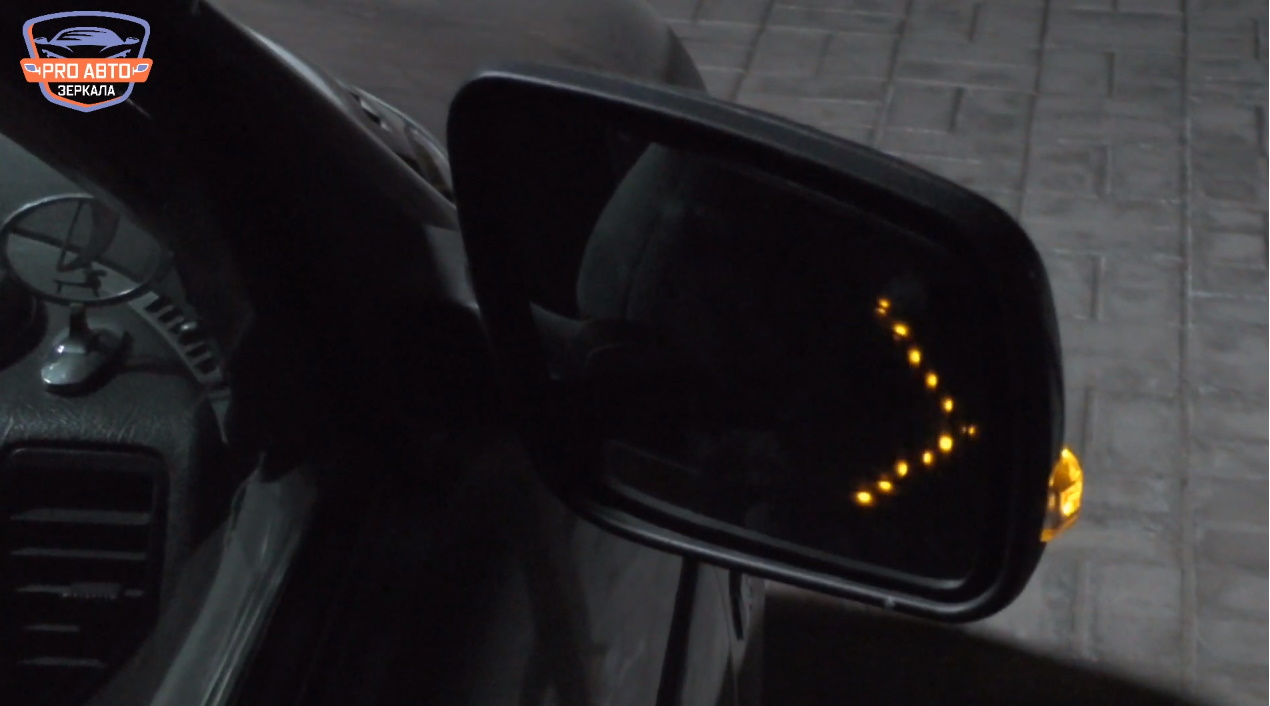

Один из способов доработки боковых зеркал - установка LED повторителя поворота в виде стрелки в полотно зеркального элемента. Подобный тюнинг пользуется популярностью у владельцев автомобилей с наружными зеркалами без штатных поворотников.

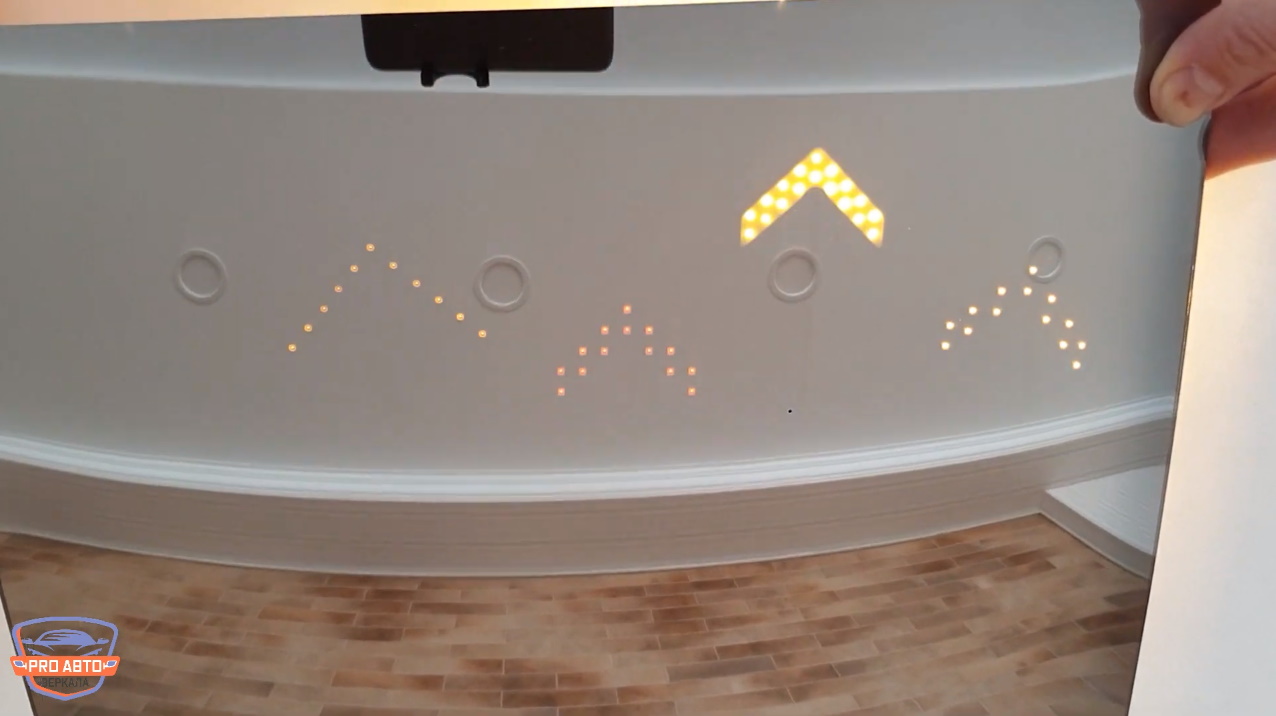

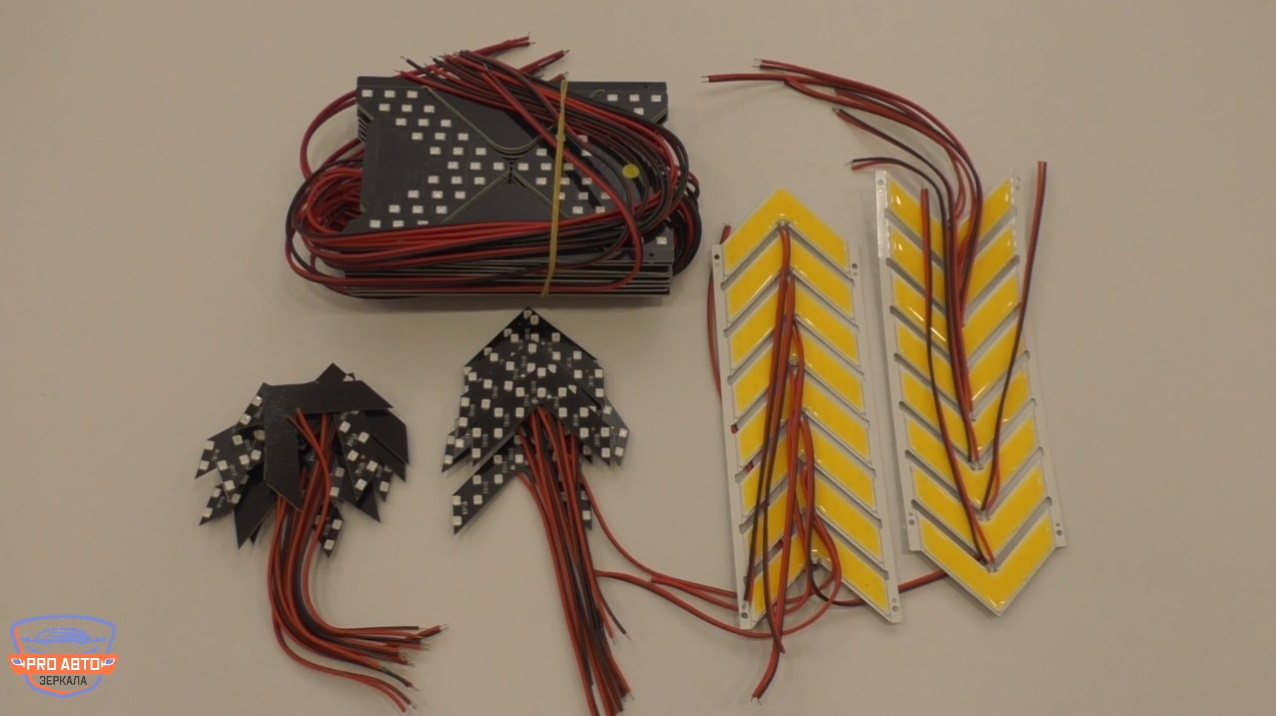

Разновидности LED стрелок и как они просвечивают через зеркальный элемент:

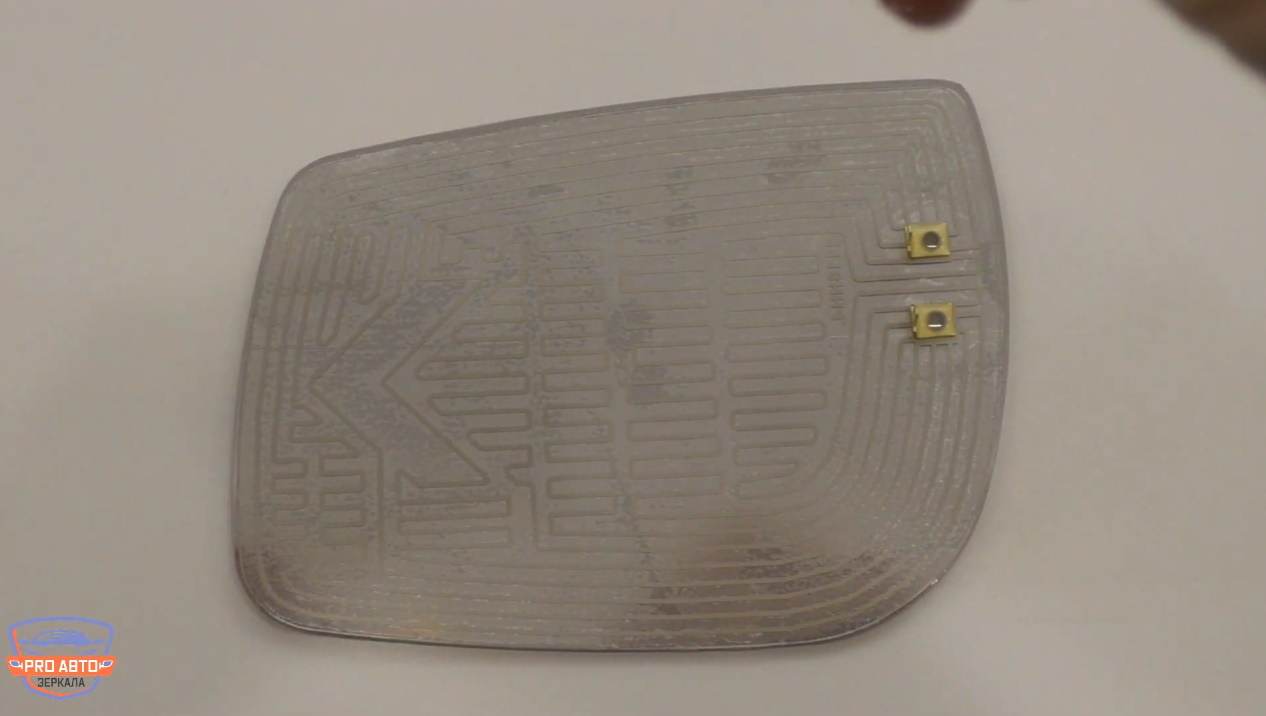

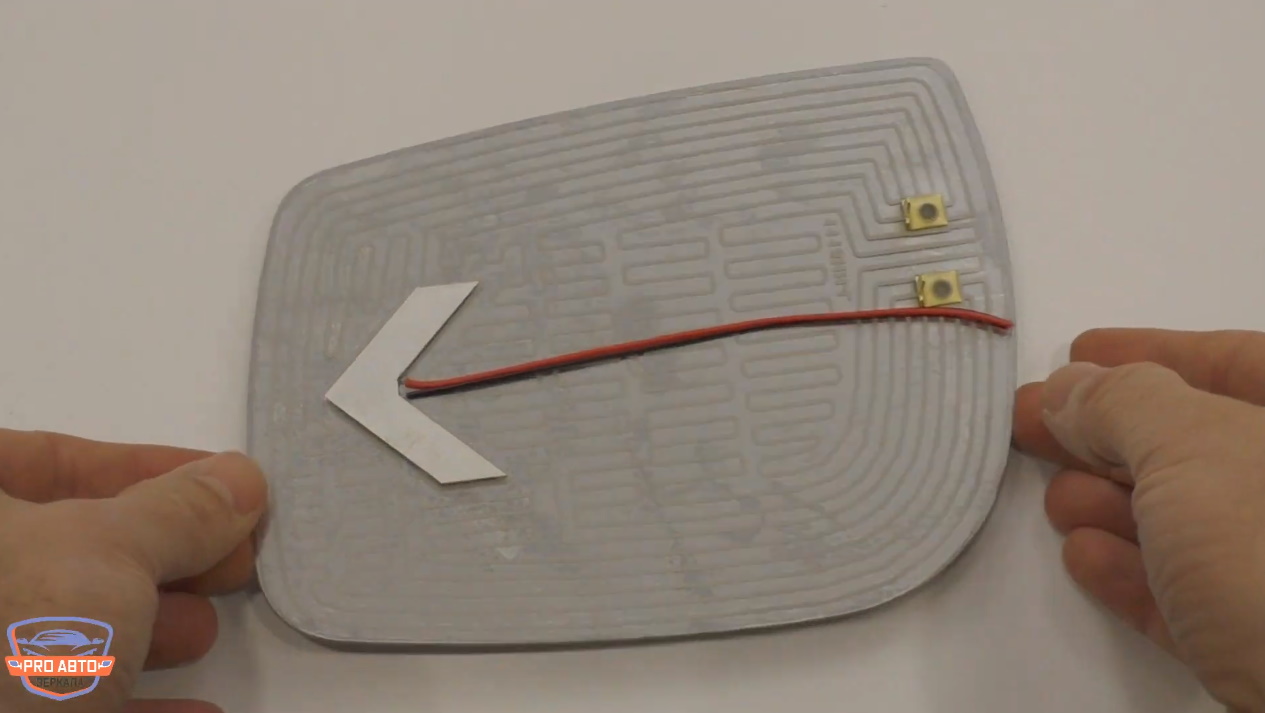

Обратите внимание на то, чтобы задняя сторона зеркального элемента не была покрыта защитным грунтом или краской. Также на светопропускную способность оказывают влияние дорожки обогрева, если они попадают на светодиод. В этом случае можно купить обогревательный элементы с окном для стрелки.

Потребуется снять зеркальный элемент:

Зеркала Kalina, Granta (ВАЗ 1118)

На Lada Kalina и Granta с зеркалами ВАЗ 1118 легко выполнить установку LED стрелки в зеркальный элемент. Это связано с наличием бортика у рамки зеркального элемента и зазора. Подрезание пластика не требуется.

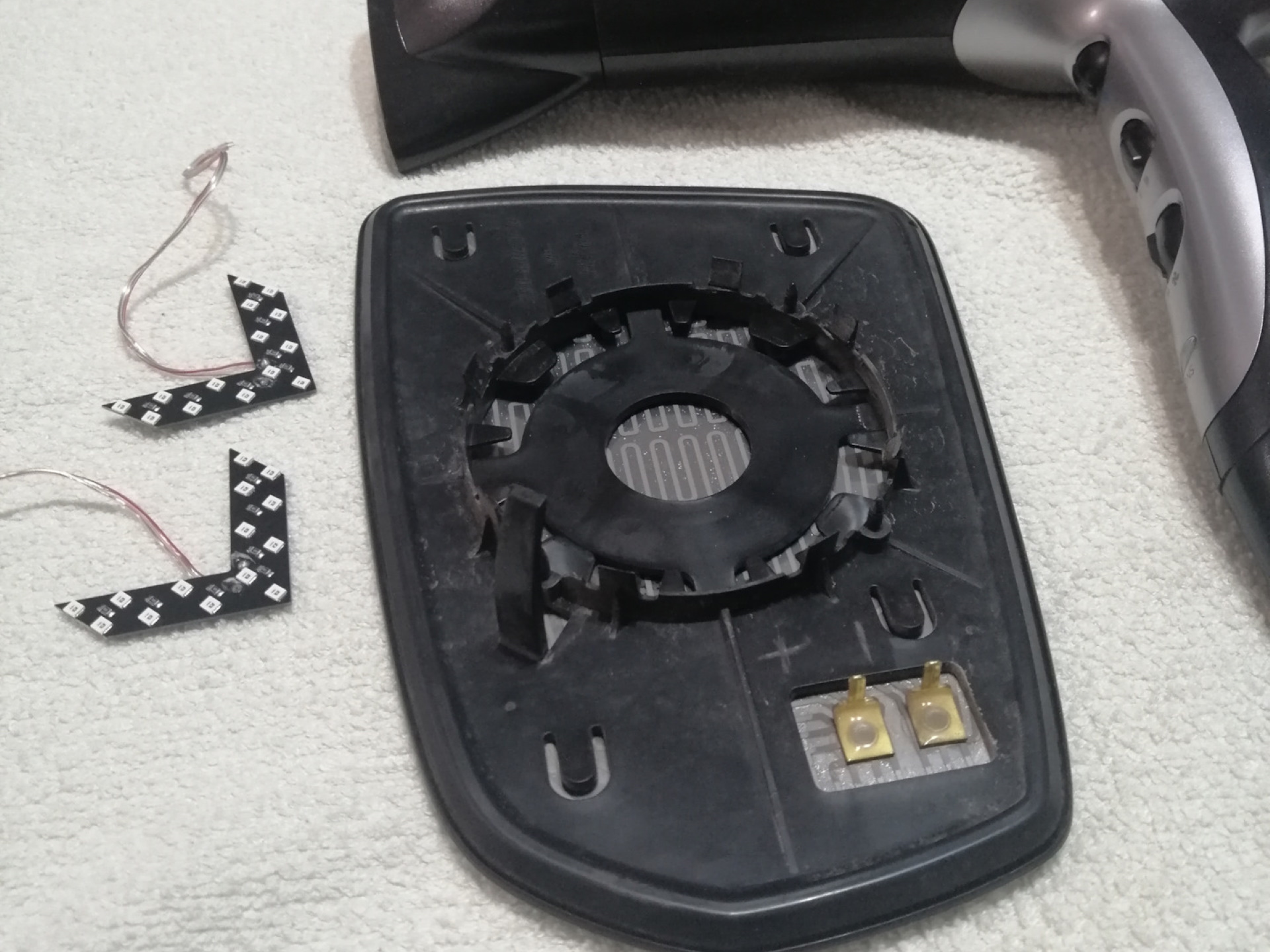

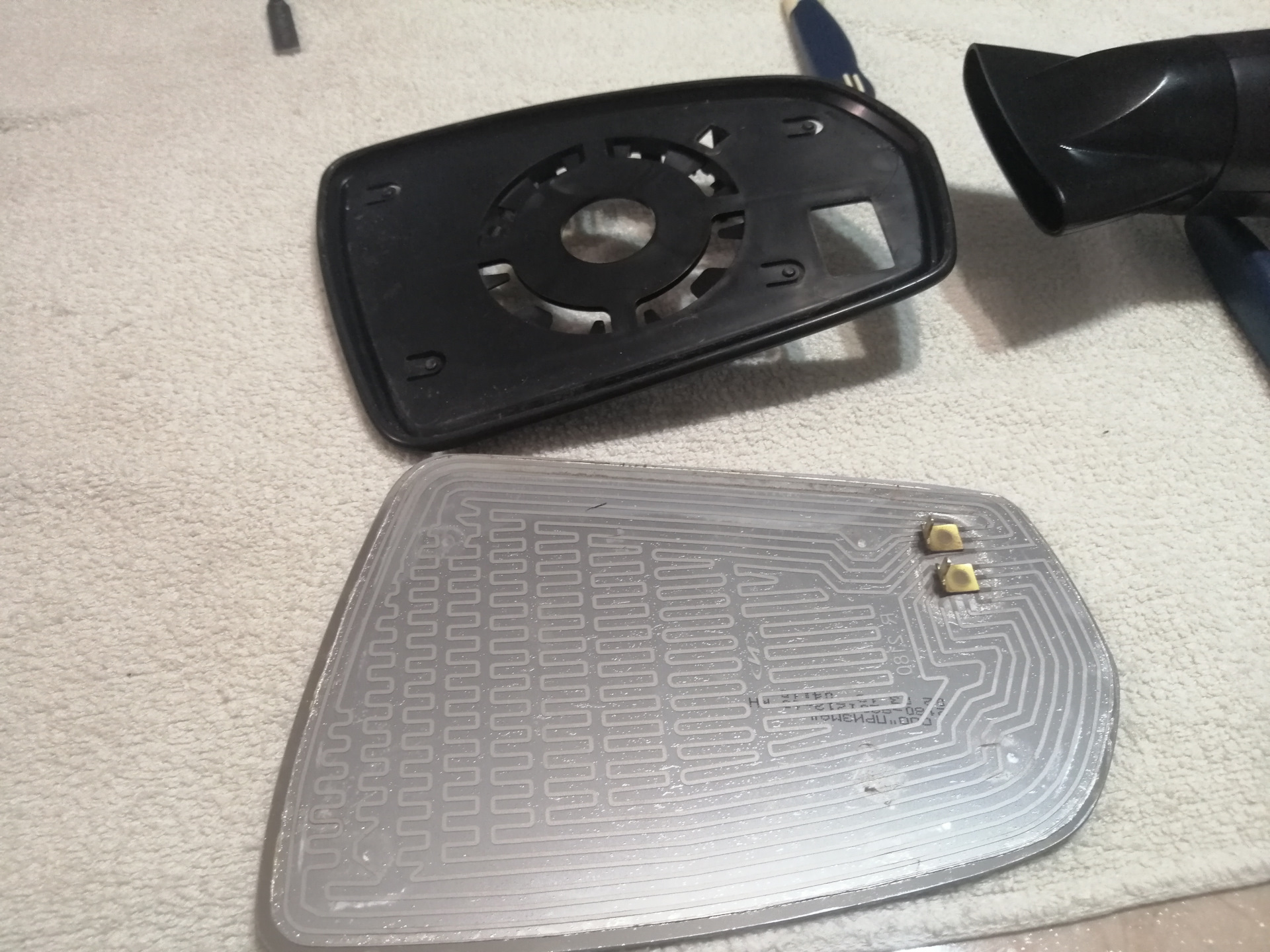

1. Извлечь зеркальный элемент из рамки, нагревая его феном около минуты.

2. Приклеиваем нагреватель к зеркальному элементу.

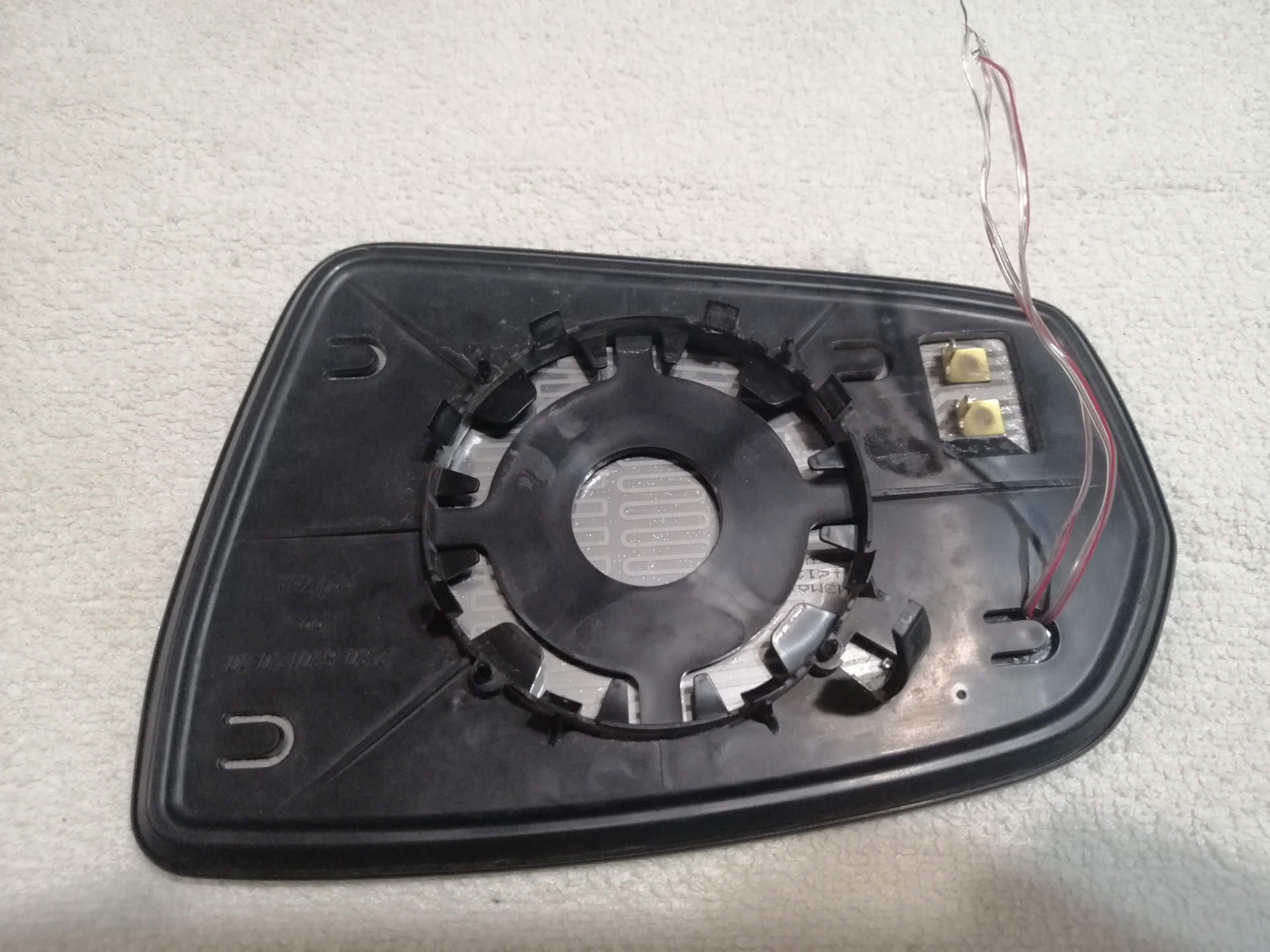

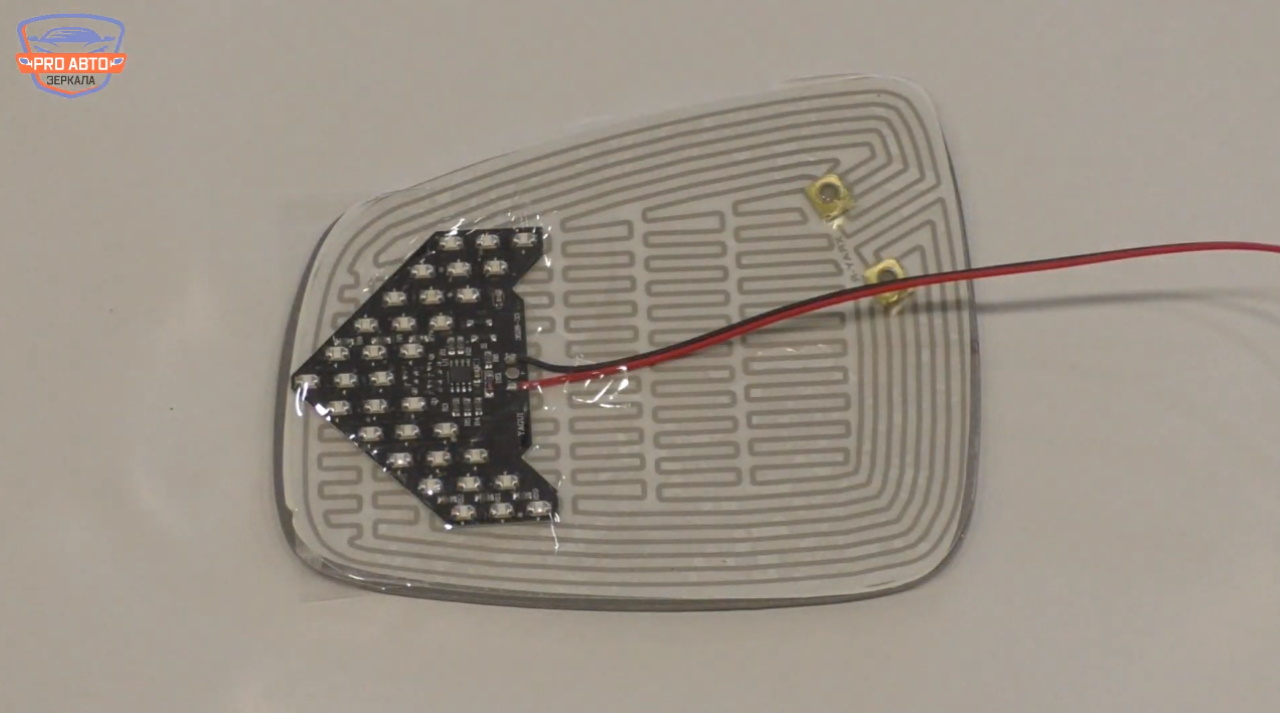

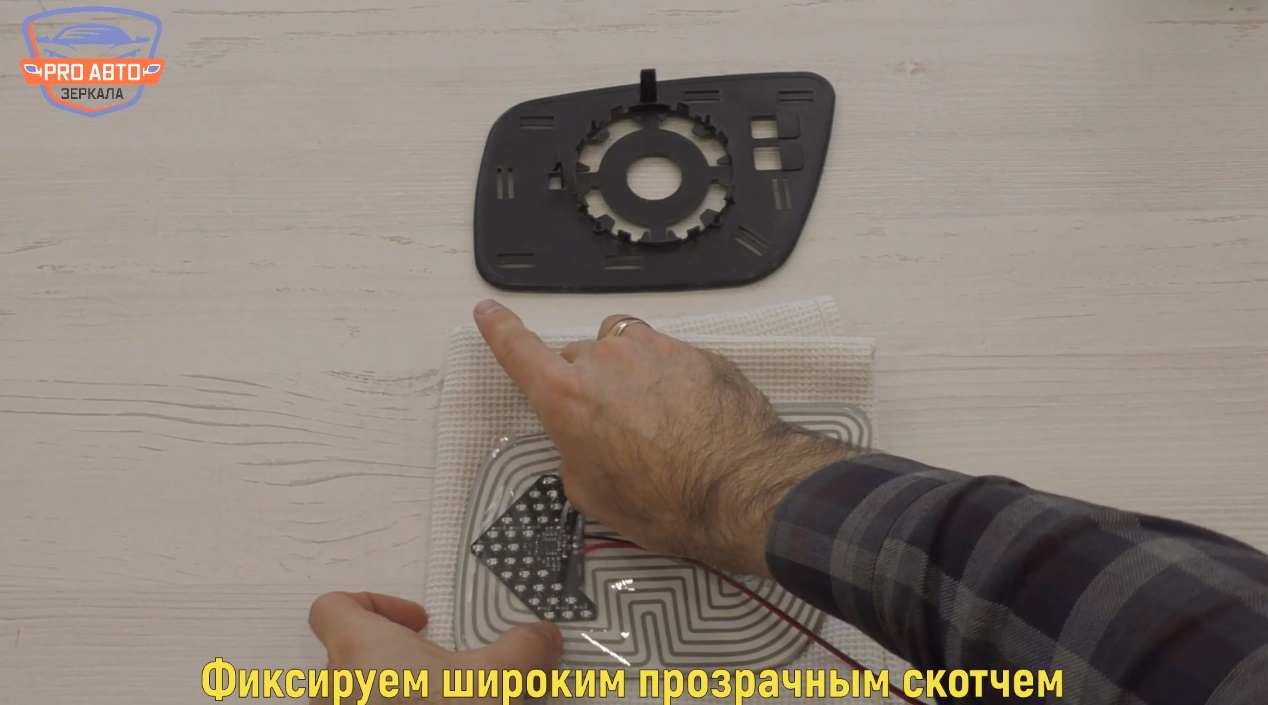

3. Зафиксировать LED указатели на нагревательном элементе при помощи прозрачного скотча.

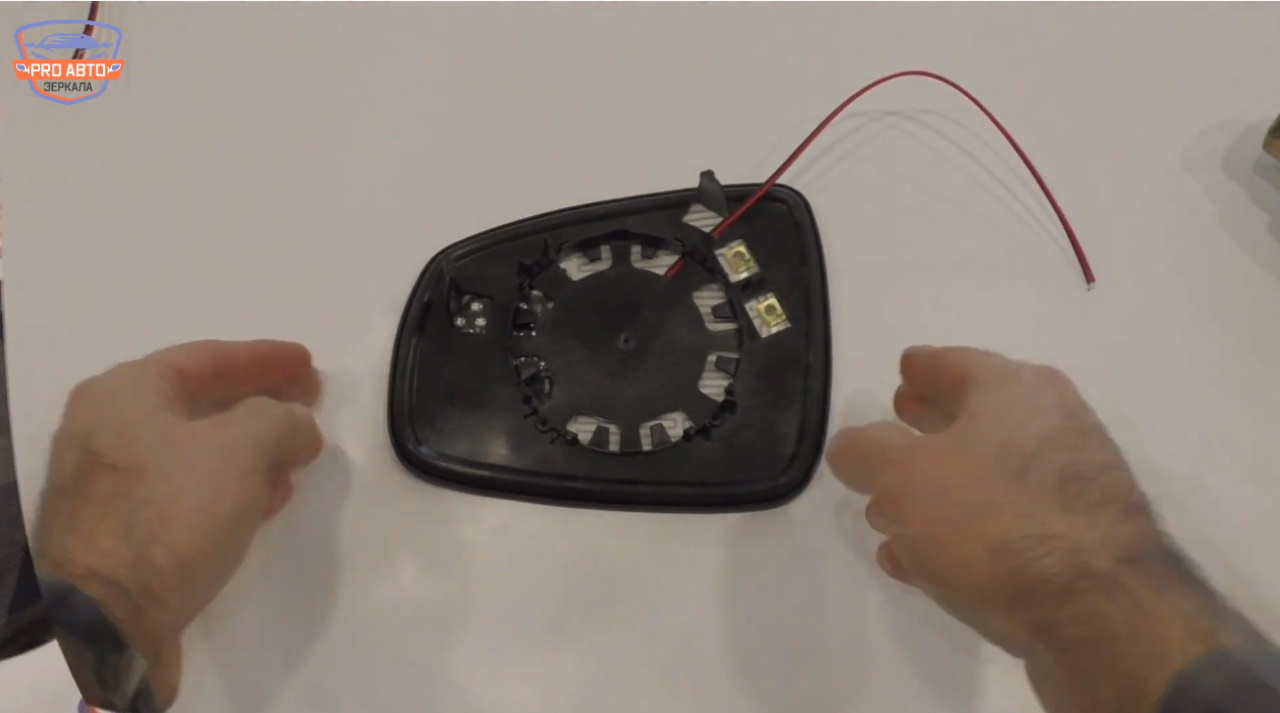

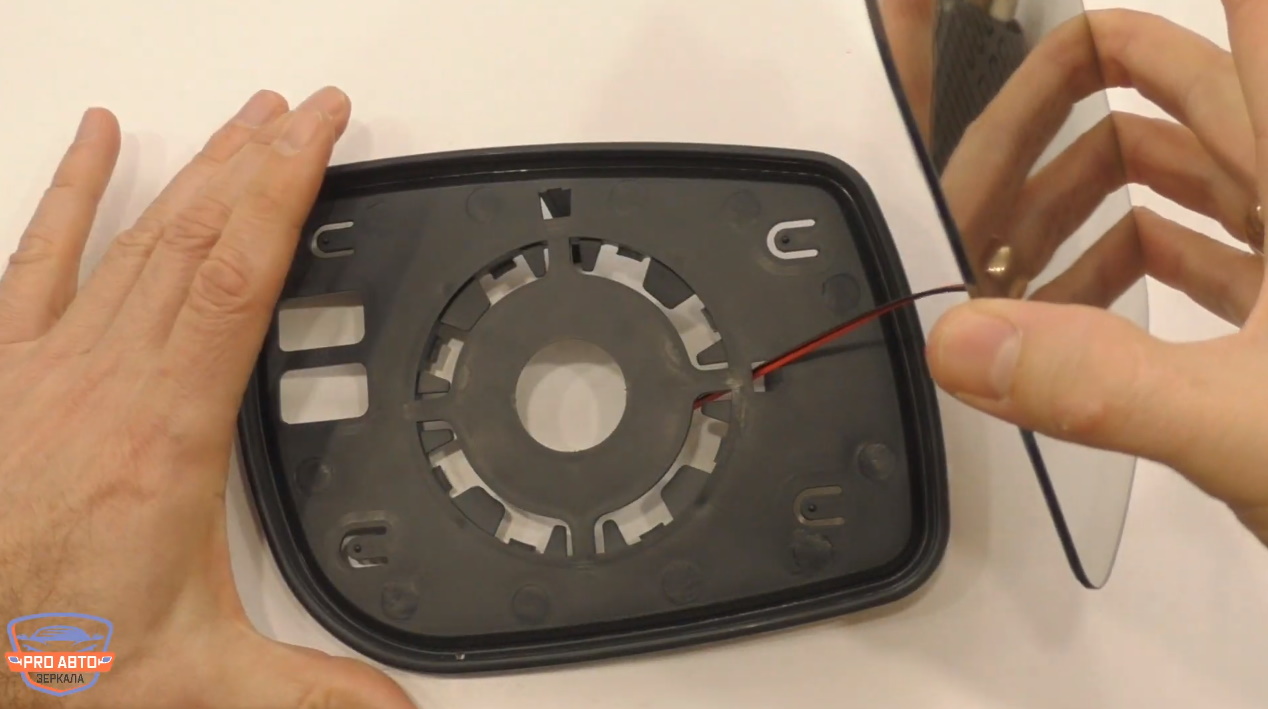

4. Устанавливаем зеркальный элемент в корпус (нагреваем феном рамку), просовывая провода повторителя в штатное отверстие.

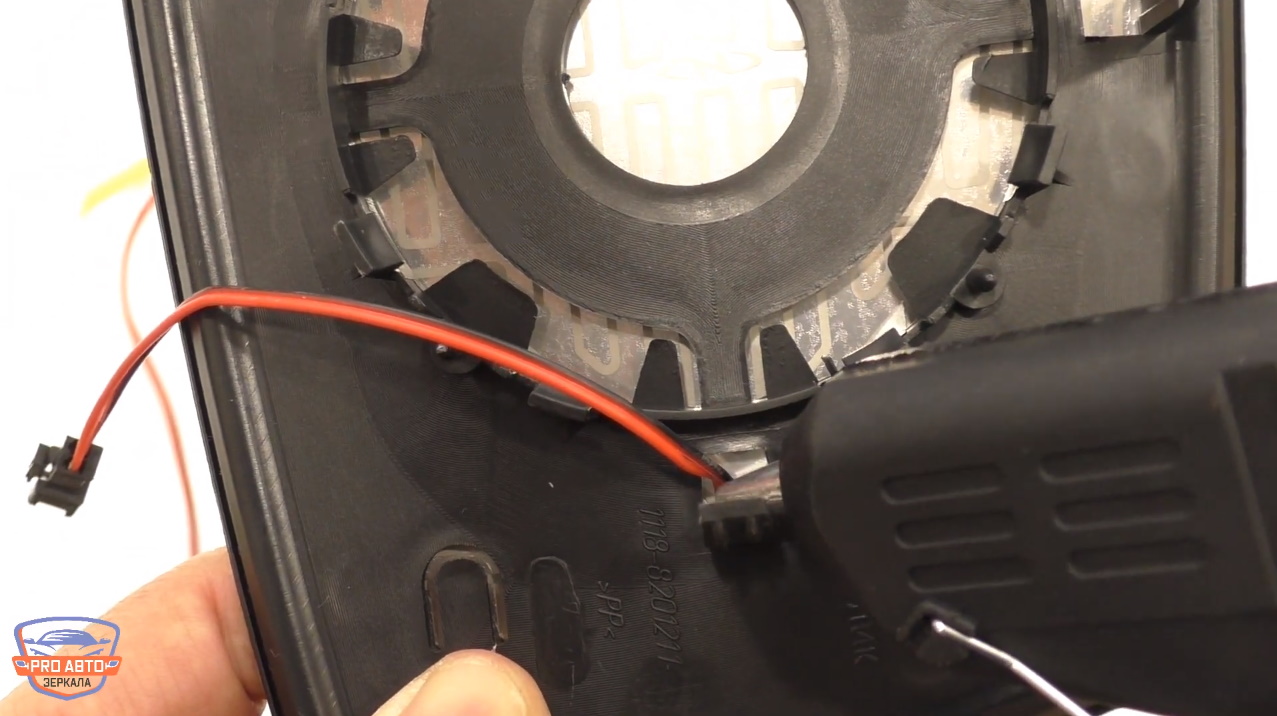

5. Место пайки LED поворотника закрываем силиконом (термопистолет). Устанавливаем колодку.

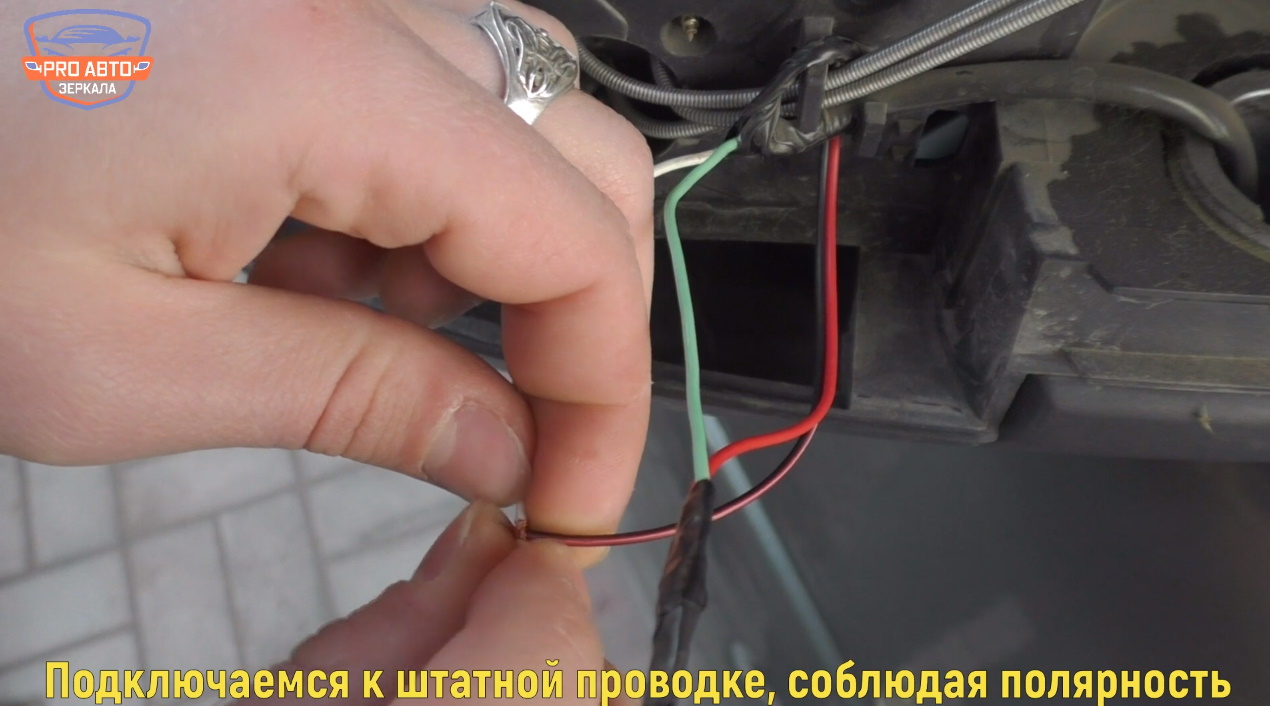

Подключение выполняем к штатным проводам указателей поворотов (см. схемы электрооборудования и блок предохранителей)

Процесс доработки также показан на видео:

Зеркала Lada Priora

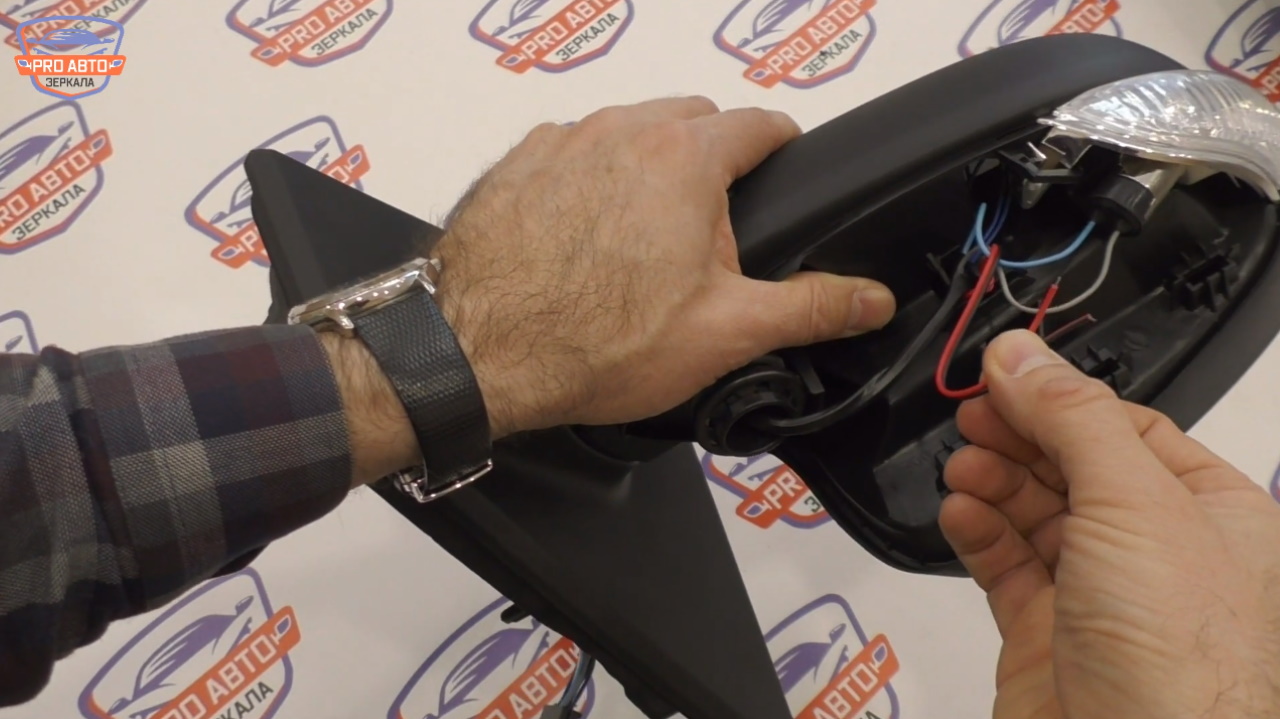

Процесс установки аналогичен с зеркалами ВАЗ 1118. Только провода LED стрелки не нужно тянуть в салон автомобиля, их можно подключить к штатному поворотнику в зеркале.

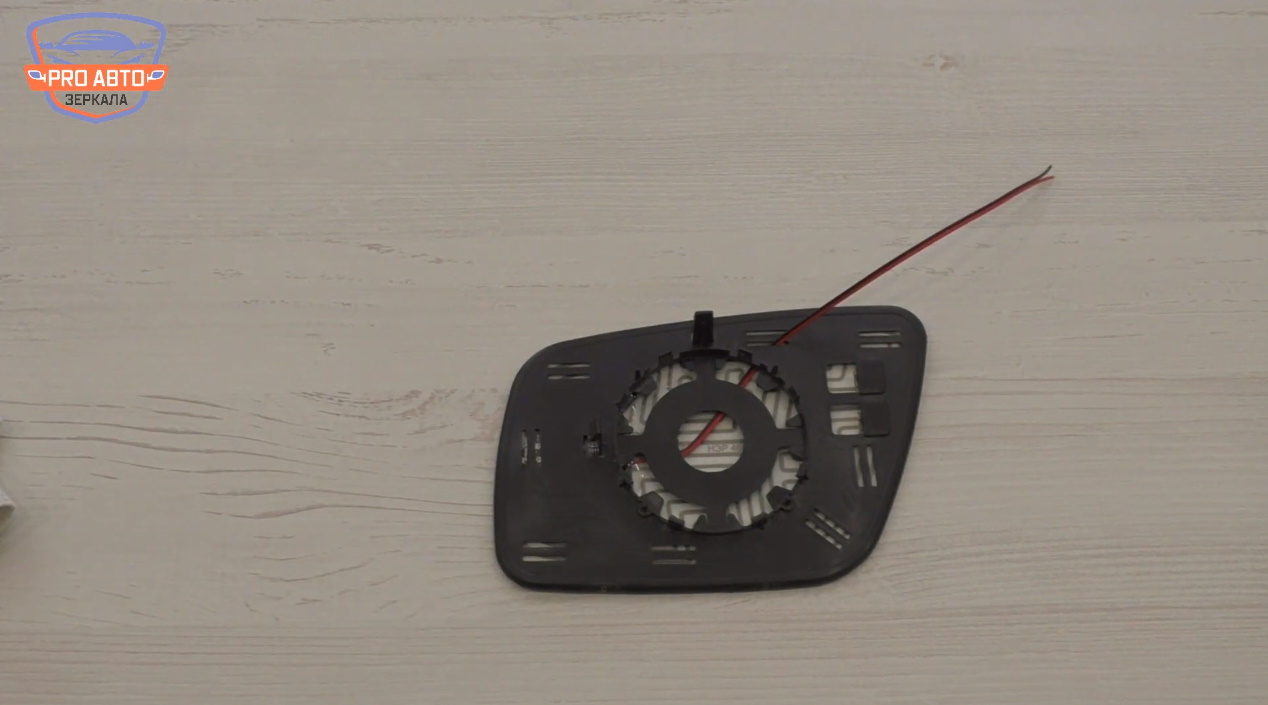

Зеркала Lada XRAY

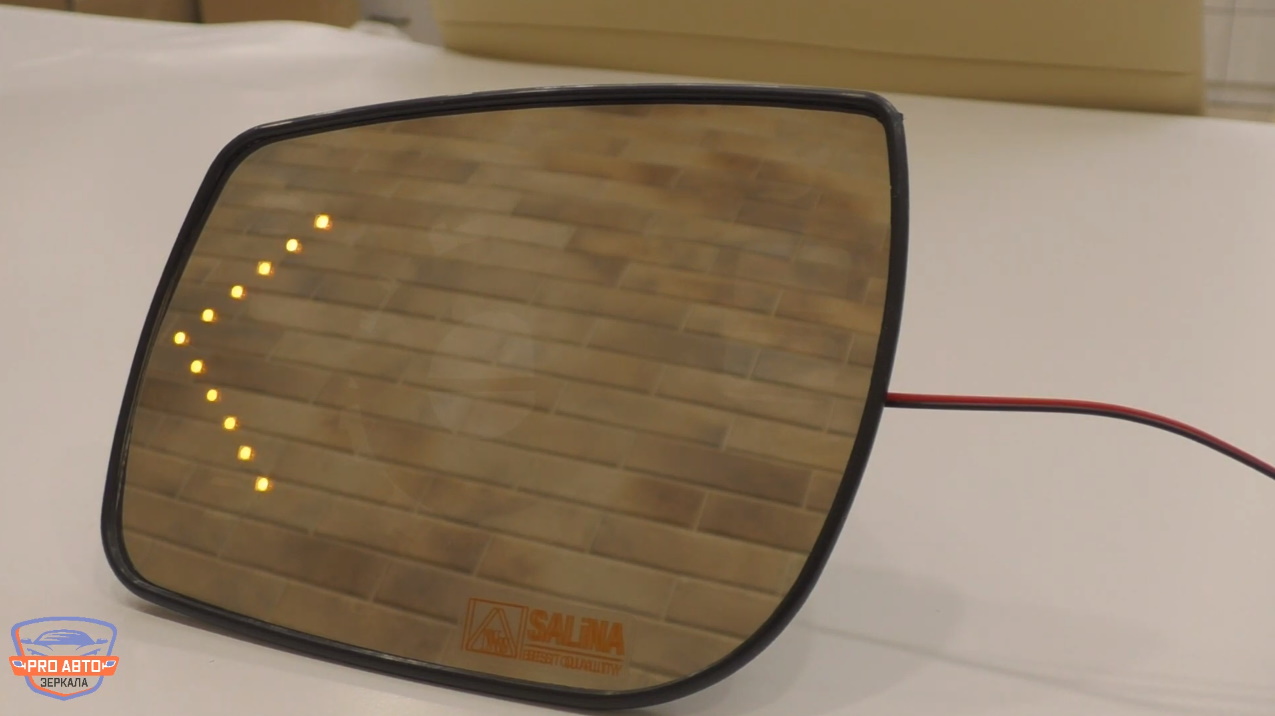

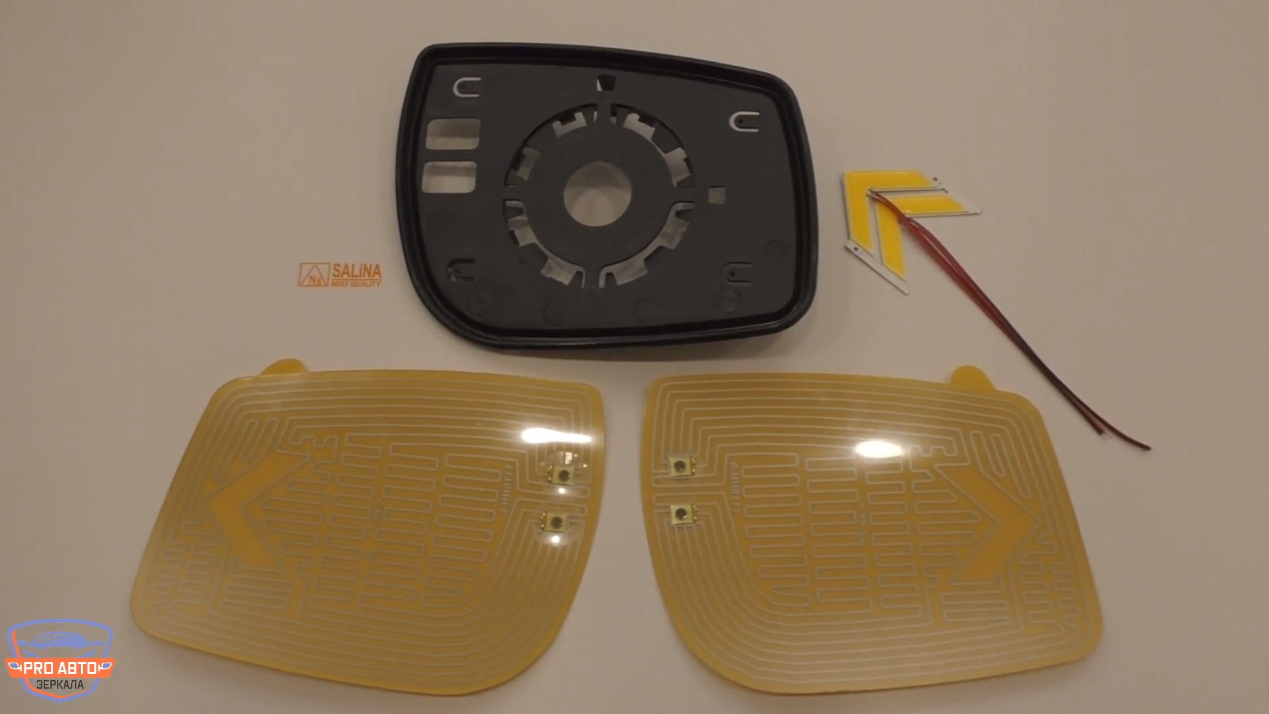

Установить LED стрелки в штатные зеркала будет проблематично. Однако они хорошо встанут в зеркальные элементы Salina, т.к. рамка имеет бортик и зазор.
