    Как установить систему контроля слепых зон в зеркала своими руками

     27 августа 2019  Лада.Онлайн    73 208    7

    Как установить систему контроля слепых зон в зеркала своими руками

    Система контроля слепых зон (также ее называют: система мёртвых зон, система помощи при перестроении, помощь при перестроении, Blind Spot Detect, Control System, Blind Spot Detection и Warning System) помогает водителю осуществлять безопасное маневрирование, оповещая о присутствии другого транспортного средства в невидимых для него зонах. Эту систему можно купить в качестве аксессуара и установить своими руками на любой автомобиль, в том числе и на автомобили LADA.

    Система контроля слепых зон

    Процесс доработки показан на примере автомобиля Lada Vesta. На других современных автомобилях LADA (XRAY, Largus, Priora, Granta, Kalina, Lada 4x4) все действия выполняются аналогично.

    Потребуется

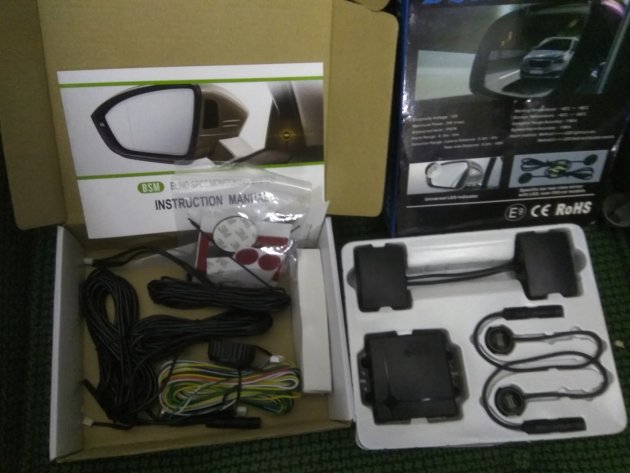

    1. Система контроля слепых зон с датчиками, волны которых «пробивают» через пластик (см. в каталоге AliExpress, цена от 4000 рублей). Схема подключения к блоку преобразования идет в комплекте.

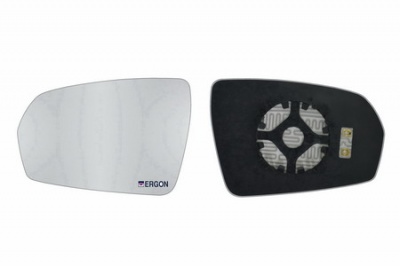

    2. Зеркальные элементы (цена 300 рублей), на случай порчи штатных.
    3. Два желтых светодиода SMD 3228 (например, TO-3228BC-MYG-N, 805мКд, 120°, 592нМ).

    Система контроля слепых зон с датчикамиСистема контроля слепых зон с датчикамиСистема контроля слепых зон с датчикамиСистема контроля слепых зон с датчикамиЗеркальные элементыДва желтых светодиода SMD 3228

    Установка датчиков в бампер

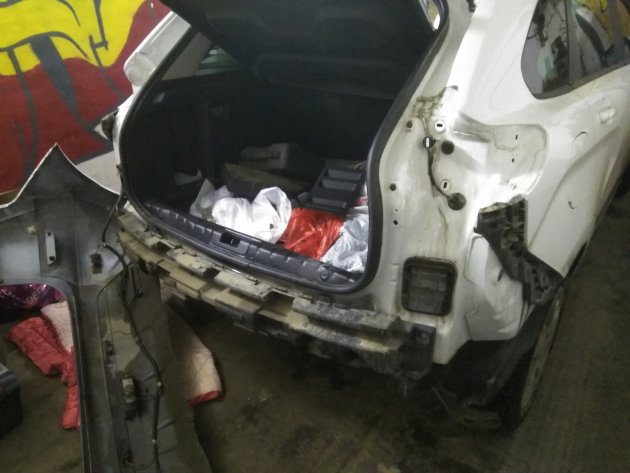

    1. Снять задний бампер.

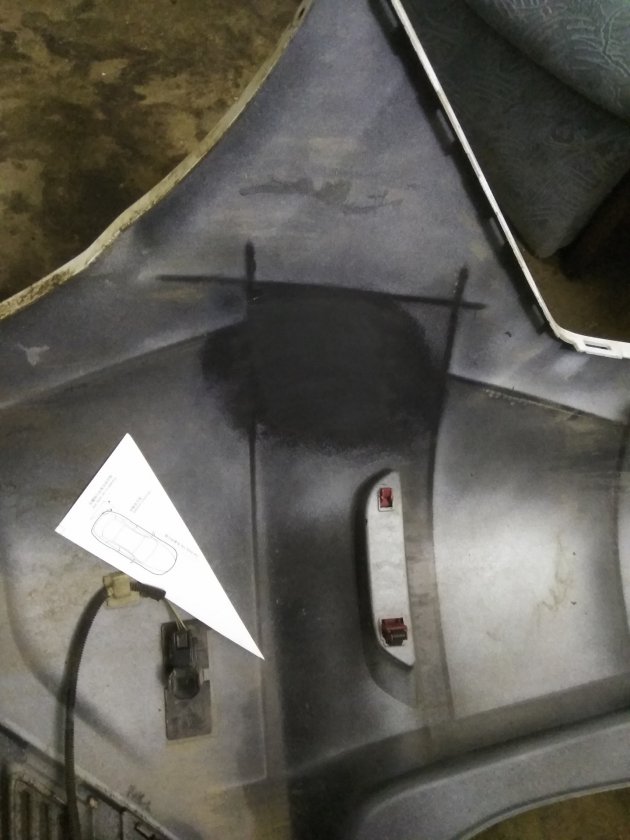

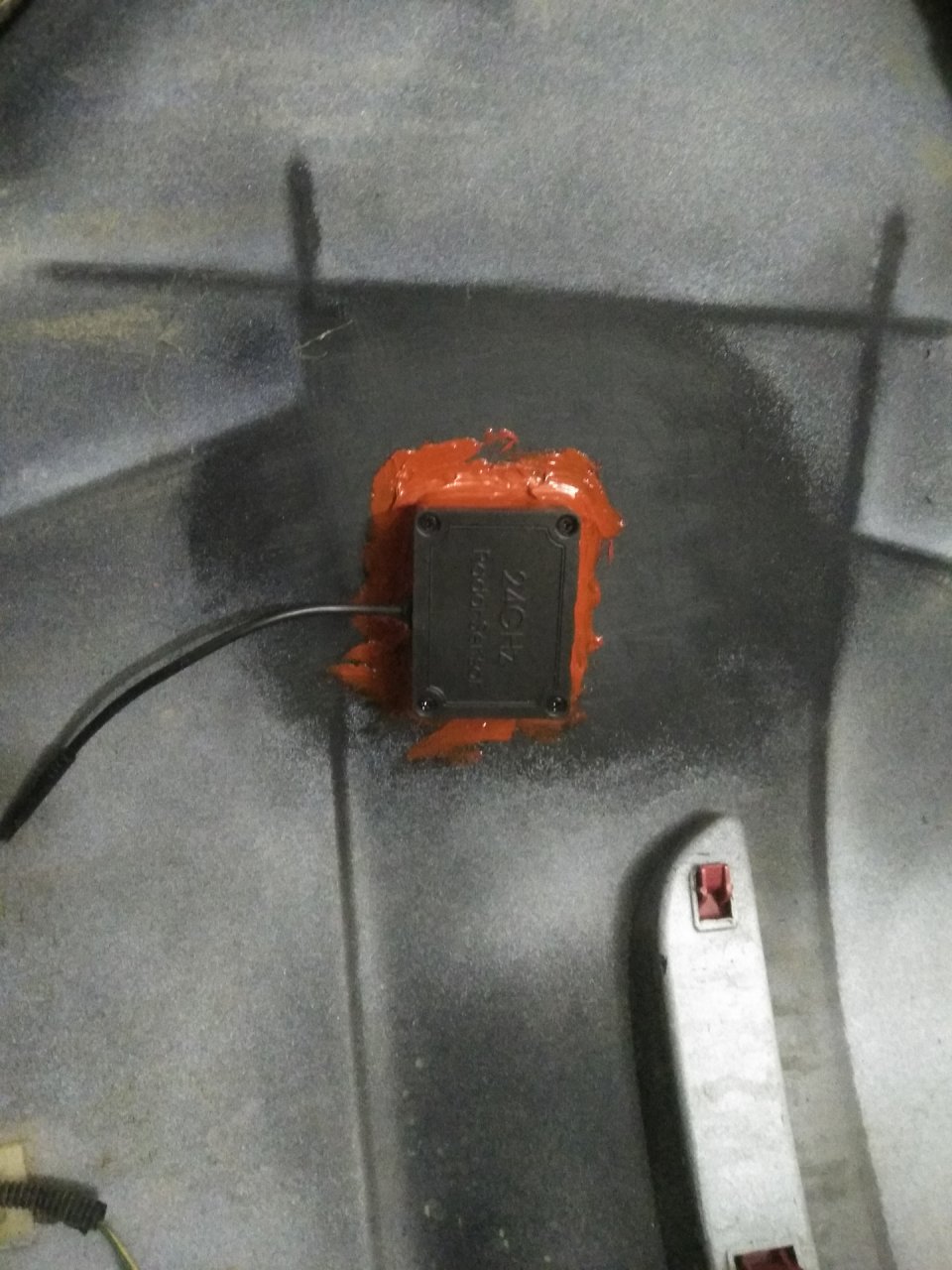

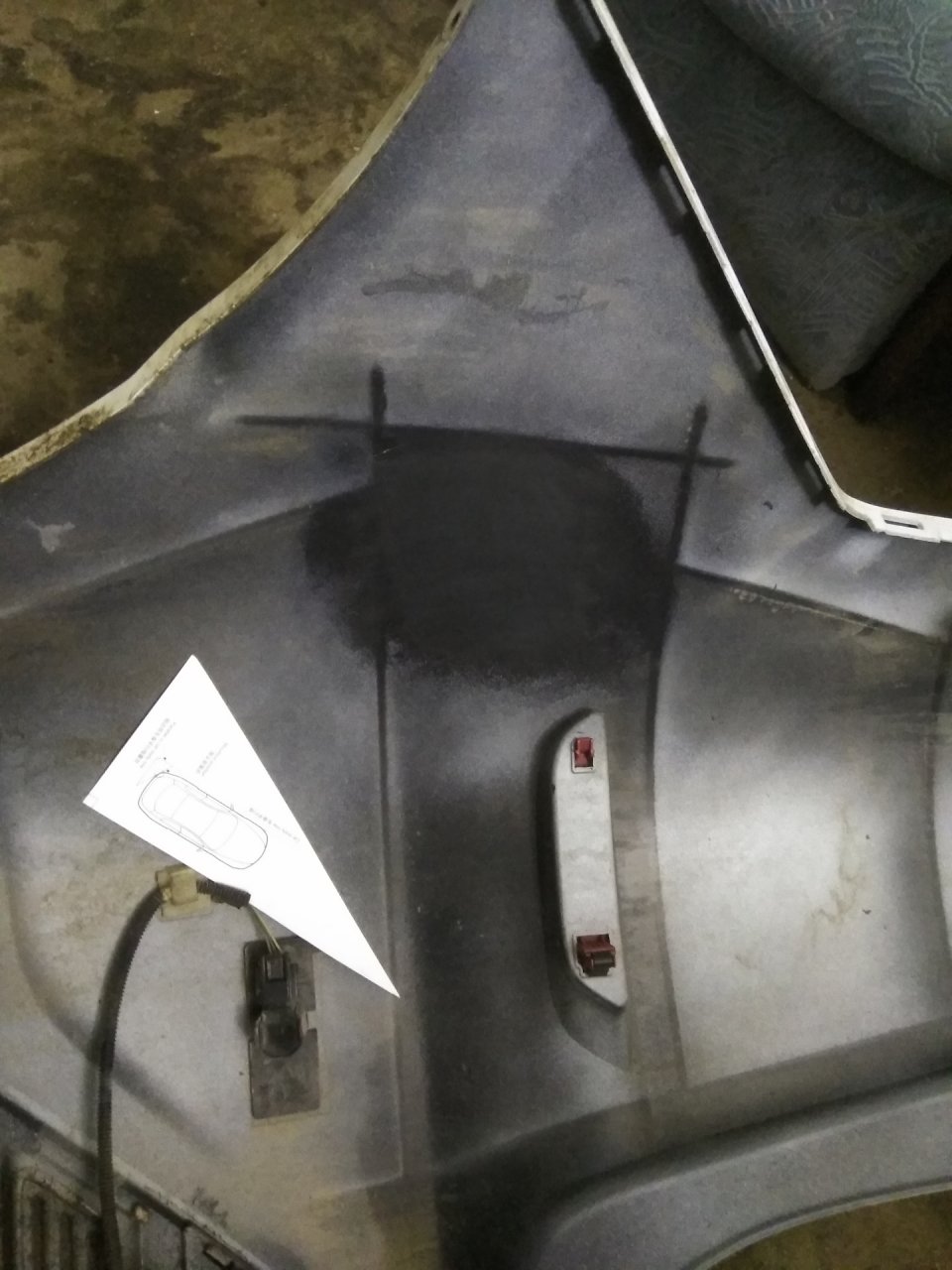

    2. Прикрепить датчики к кузову на саморезы, либо снять крепления с датчиков закрепить их на бампере при помощи герметика, предварительно очистив и обезжирив внутреннюю поверхность бампера (датчики нужно крепить под углом в 23 градуса, в комплекте есть шаблон для установки).

    Установка датчиков в бамперУстановка датчиков в бамперУстановка датчиков в бампер

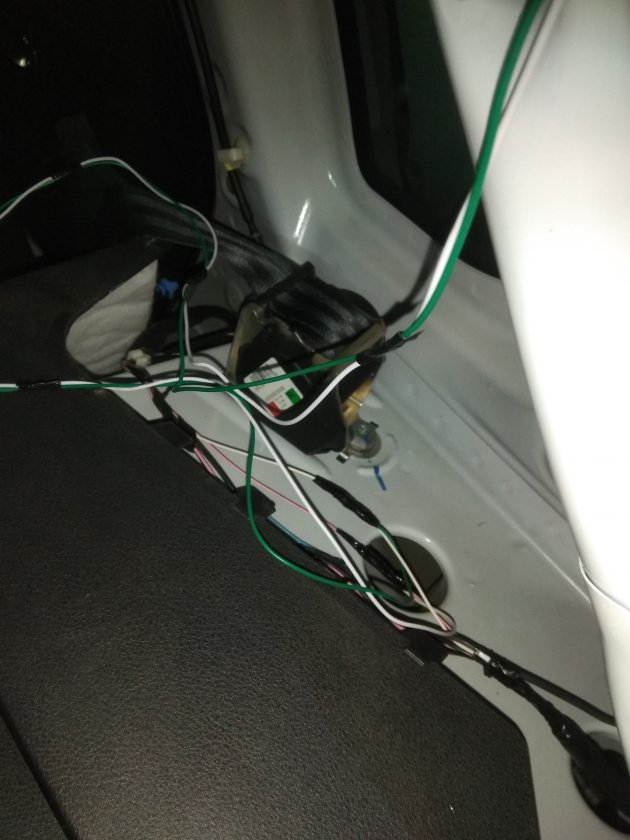

    1. Провода от датчиков протягиваем в салон (к монтажному блоку по левой стороне кузова) через штатные отверстия в кузове.

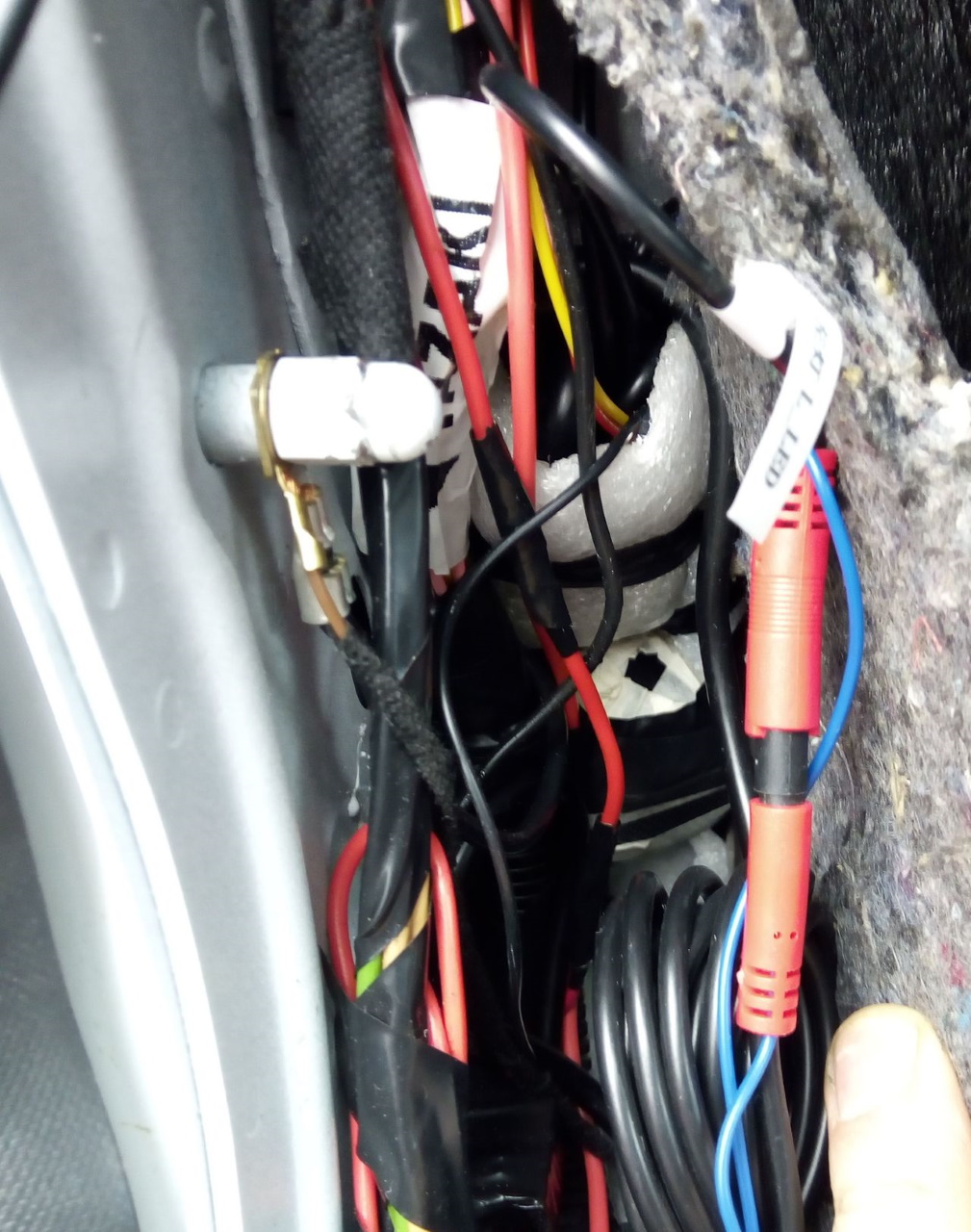

    2. Блок преобразования (идет в комплекте) закрепляем рядом с монтажным блоком у левой ноги водителя.

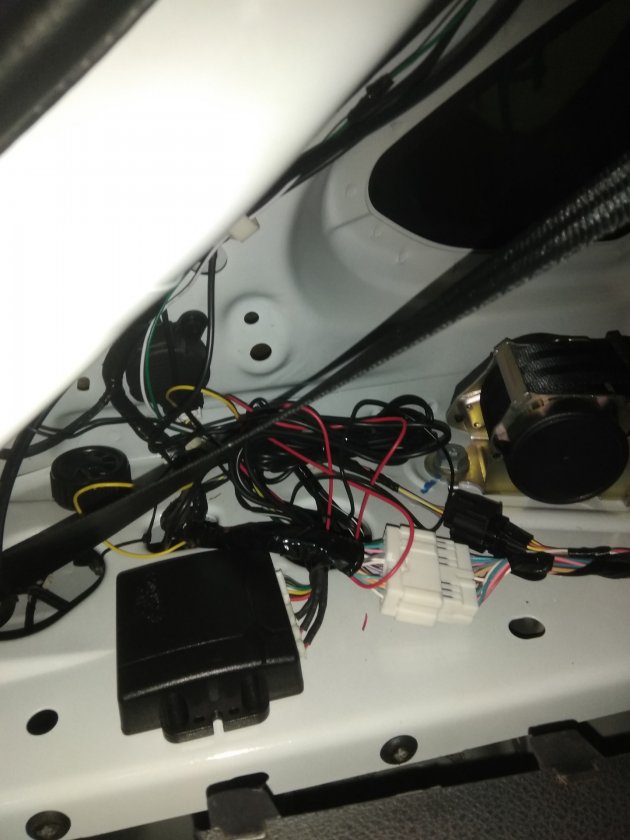

    Провода от датчиков протягиваем в салонБлок преобразования закрепляем рядом с монтажным блоком у левой ноги водителя

    Установка светоиндикаторов в боковые зеркала

    Удалить внешний отражающий слой на зеркальных элементах в виде треугольника (используем гравер с насадкой очень маленького диаметра на кончике, меньше миллиметра).

    Удалить внешний отражающий слой на зеркальных элементах в виде треугольникаУдалить внешний отражающий слой на зеркальных элементах в виде треугольникаУдалить внешний отражающий слой на зеркальных элементах в виде треугольника

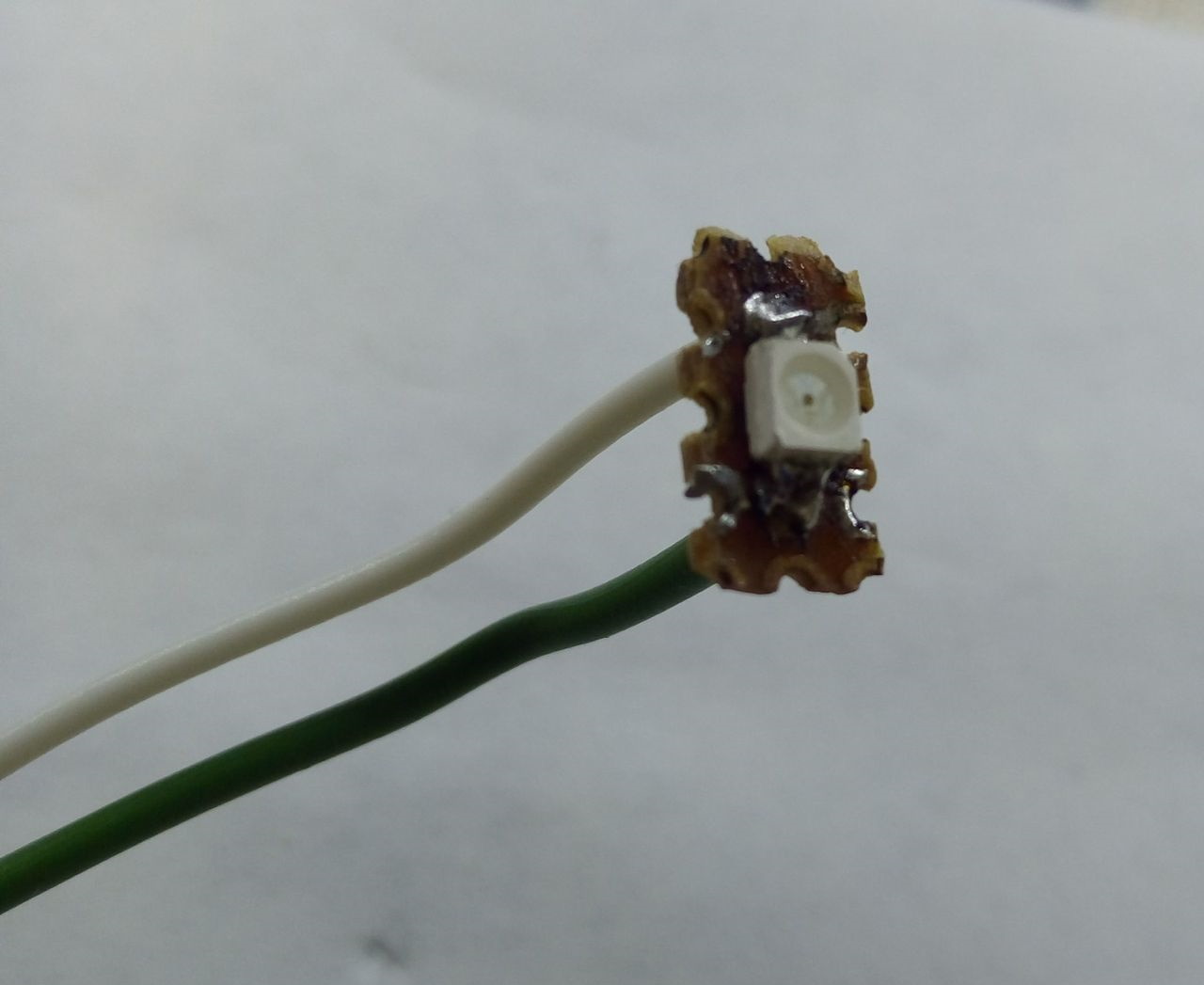

    1. Припаиваем светодиод на кусок монтажной модельной платы и выводим от него провода (в провод, который идет к минусу светодиода, врезаем резистор).
    2. Устанавливаем зеркальный элемент в корпус зеркала, и с обратной стороны вырезаем под светодиод отверстие, которое заливаем термоклеем (термоклей будет играть роль рассеивателя света).

    Припаиваем светодиод на кусок монтажной модельной платыУстанавливаем зеркальный элемент в корпус зеркала, и с обратной стороны вырезаем под светодиод отверстие

    Устанавливаем светодиод и проверяем его свечение.

    Устанавливаем светодиод и проверяем его свечениеУстанавливаем светодиод и проверяем его свечениеУстанавливаем светодиод и проверяем его свечение

    1. Провода из салона к зеркалу заднего вида проводим через штатный разъем (используем клеммы типа «мама» от разъема FCI 211PC042S4021).

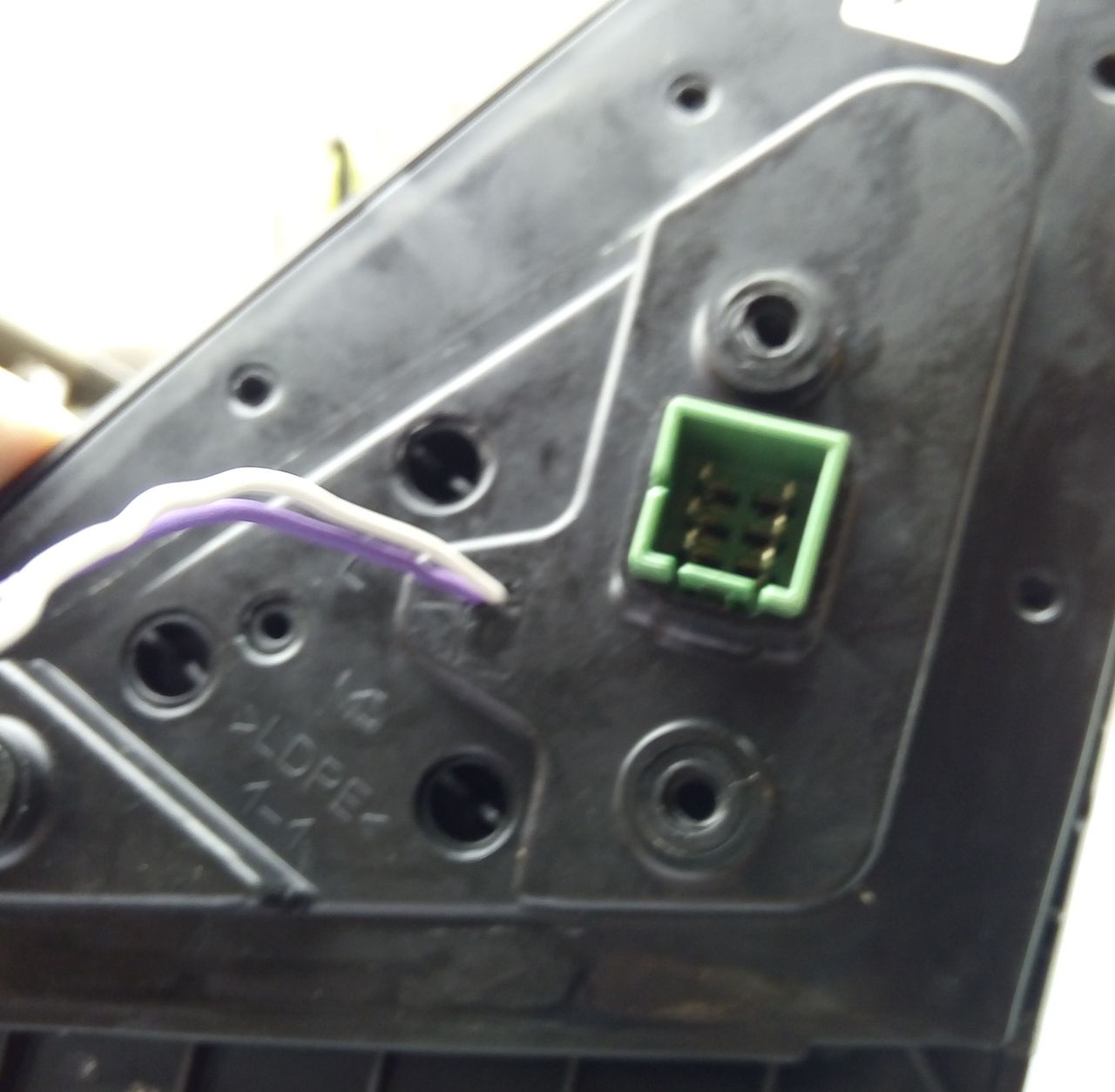

    2. Внутри зеркала провода укладываем внутри пластиковой оболочки вместе со штатными проводами подогрева (на фото белый и фиолетовый провода идут на светодиод).

    Провода из салона к зеркалу заднего вида проводим через штатный разъемВнутри зеркала провода укладываем внутри пластиковой оболочки

    1. Провода для светодиода протягиваем через крестообразное отверстие в прокладке.
    2. Осталось только соединить провода светодиода, идущие из зеркала, с проводами, идущими из дверей через любой двухконтактный разъем (например, компьютерный двухконтактный MSG разъем).

    Провода для светодиода протянул через крестообразное отверстие в прокладкеОсталось только соединить провода светодиода

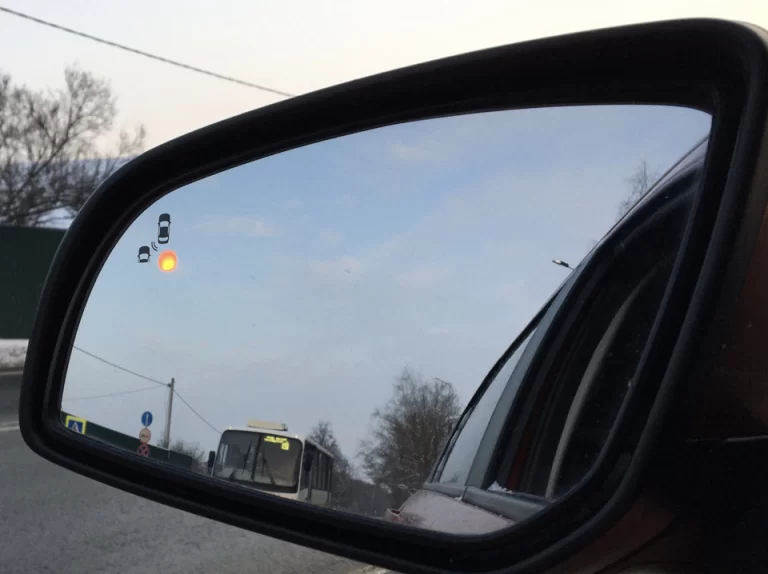

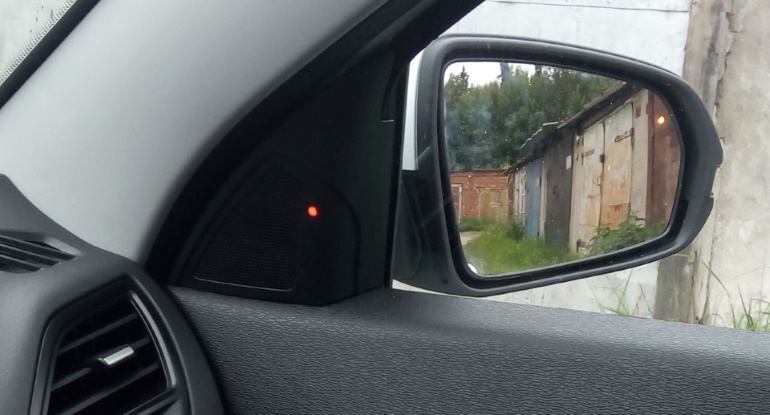

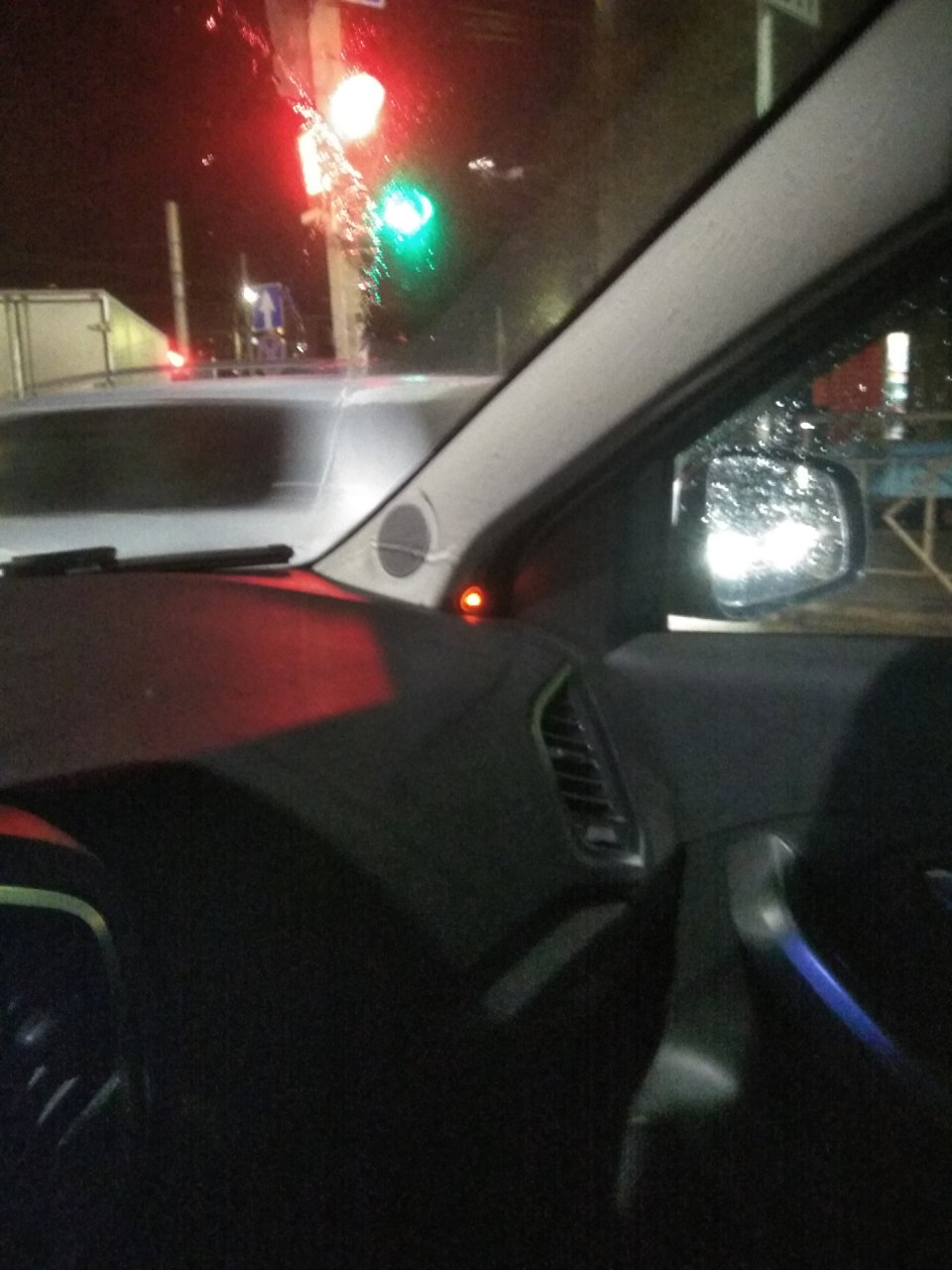

    Теперь при появлении потенциальной опасности в слепой зоне, приближающейся сзади, загорится предупреждающий светодиодный индикатор, расположенный на внешнем зеркале заднего вида.

    Как установить систему контроля слепых зон в зеркала своими рукамиКак установить систему контроля слепых зон в зеркала своими руками

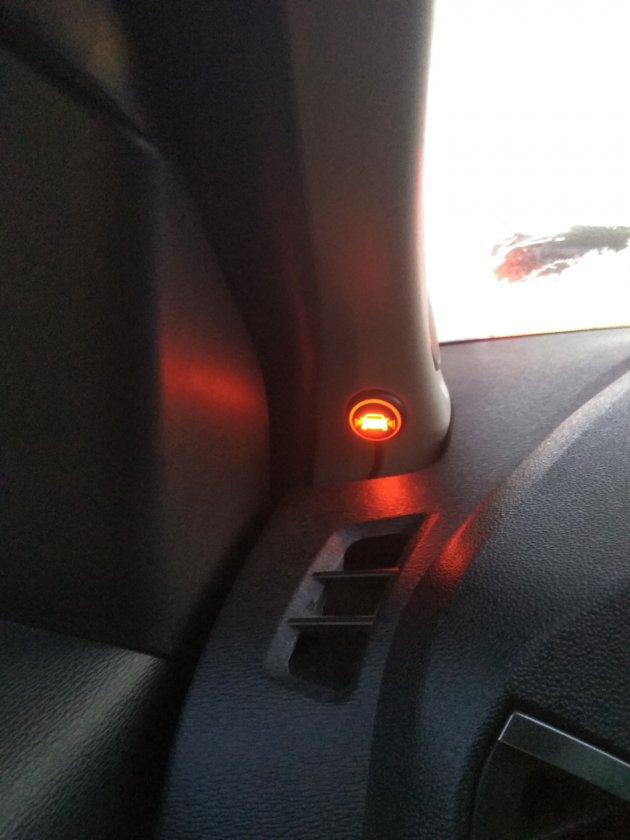

    Кстати, светодиод можно установить не в зеркальный элемент, а в пластиковый треугольник зеркала (на фото он выполняет дублирующую функцию).

    Как установить систему контроля слепых зон в зеркала своими руками

    Напомним, ранее мы рассказывали, как в зеркалах заднего вида сделать подсветку.

    Фото: plos
