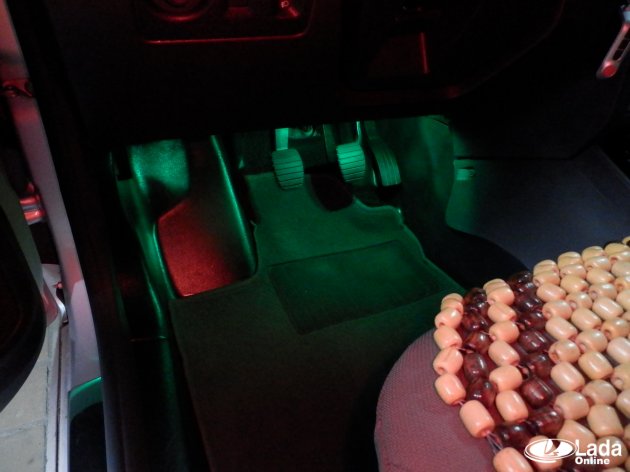

Установка подсветки пола (ног) на Lada Vesta и XRAY

     25 январь 2017  Лада.Онлайн    35 403    12

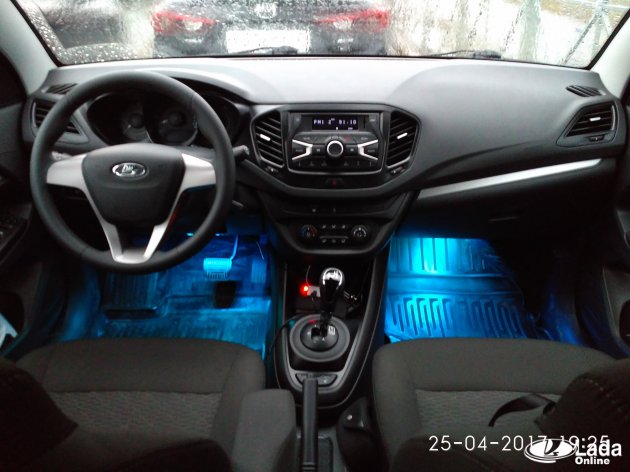

    Установка подсветки пола (ног) на Lada Vesta и XRAY

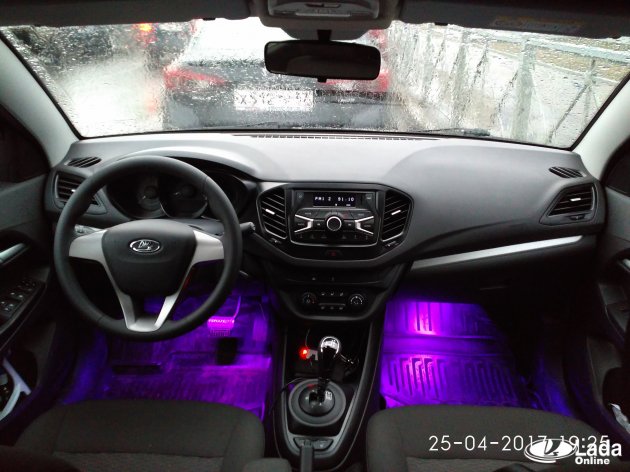

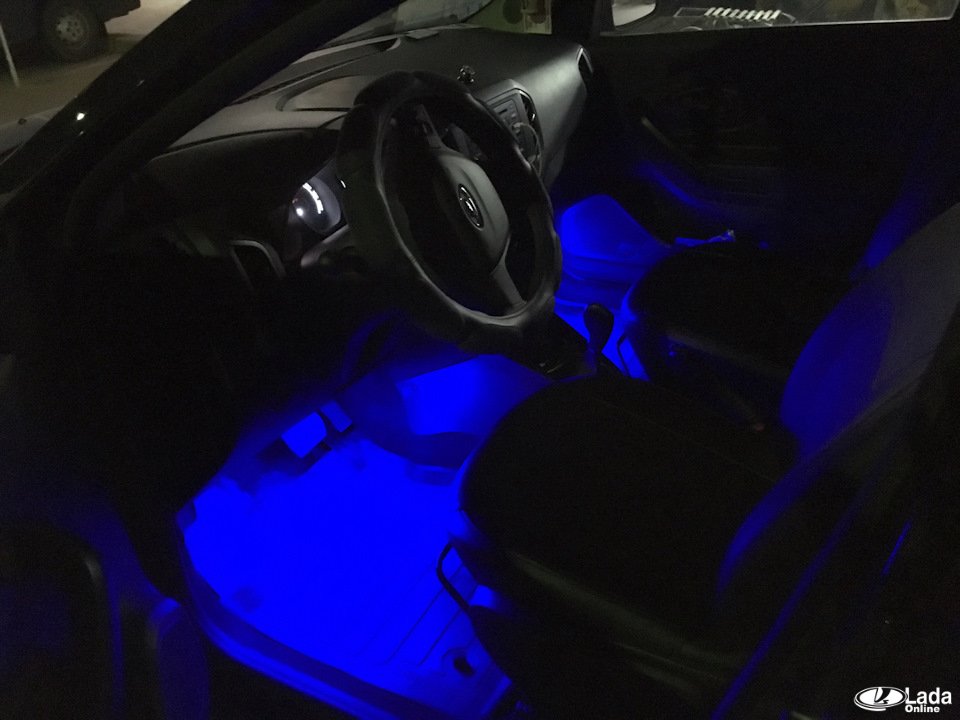

    Для более комфортной эксплуатации автомобилей LADA с каждым годом АвтоВАЗ добавляет новые опции. Например, у Лада Веста люкс в передних дверях есть штатная подсветка мест входа-выхода. В дополнении к этому можно установить подсветку внутри салона, что облегчит посадку в автомобиль в темное время суток. Разбираемся, как это сделать своими руками.

    Штатный способ для Lada Vesta

    Потребуется:

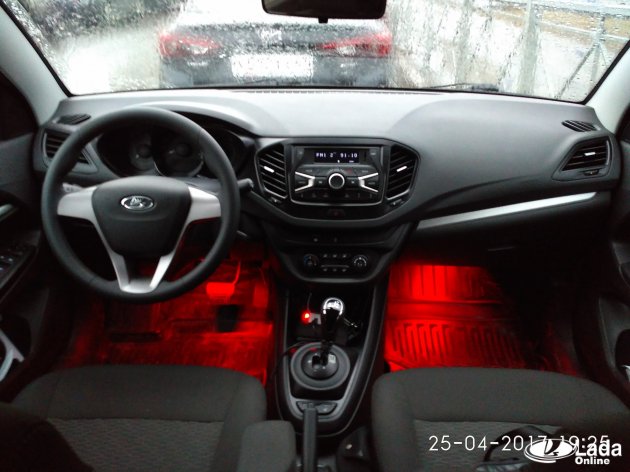

    • 8450031185 - плафон (модуль) или 8450032602 - модуль от Весты спорт (красный).
    • 8450032115 - удлинитель (переходник).

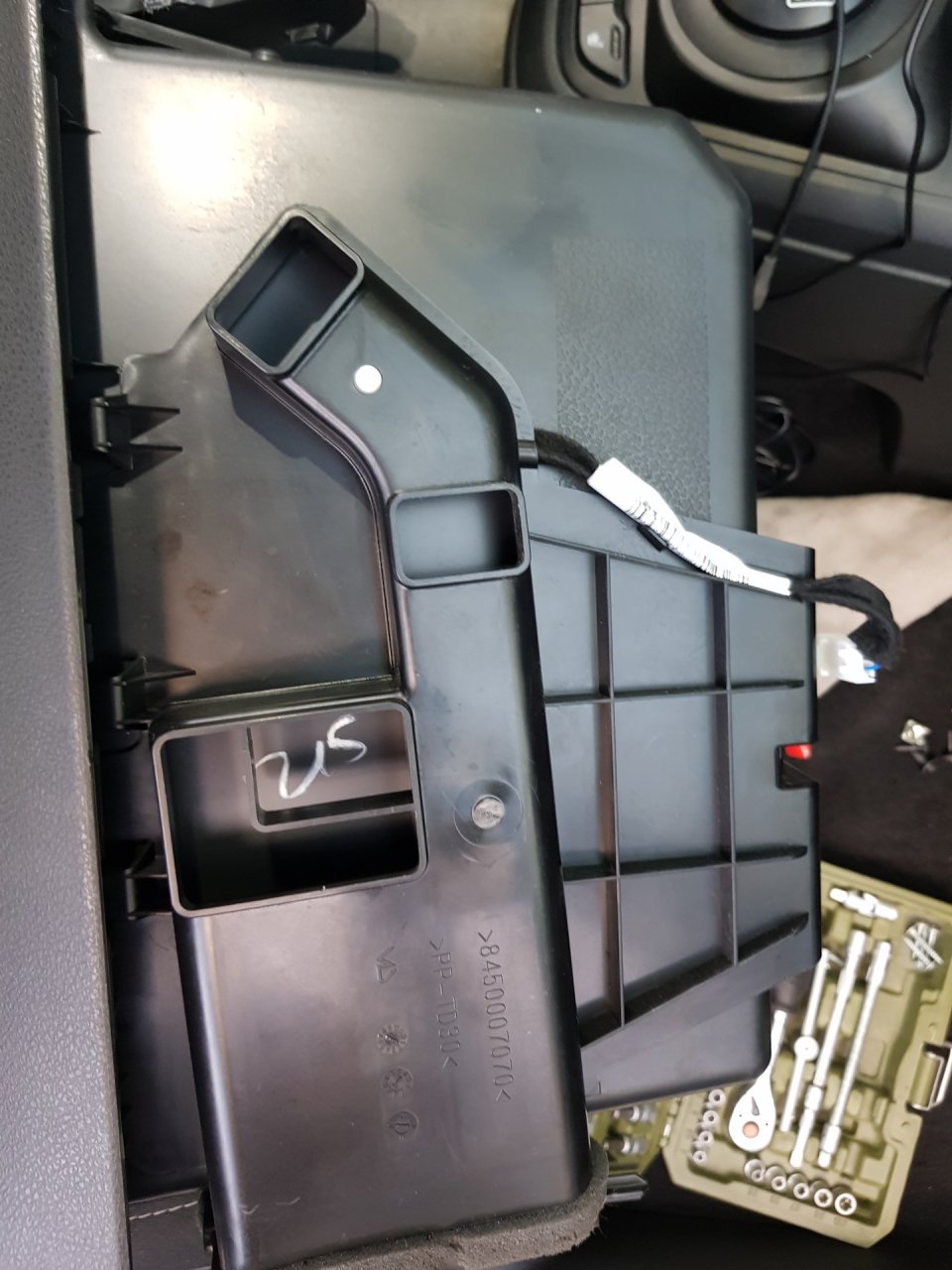

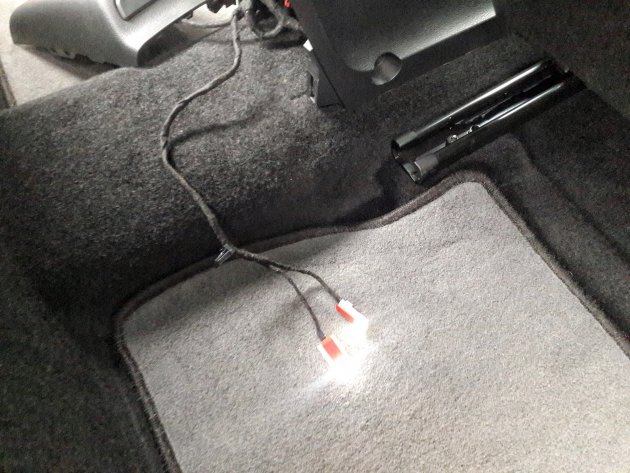

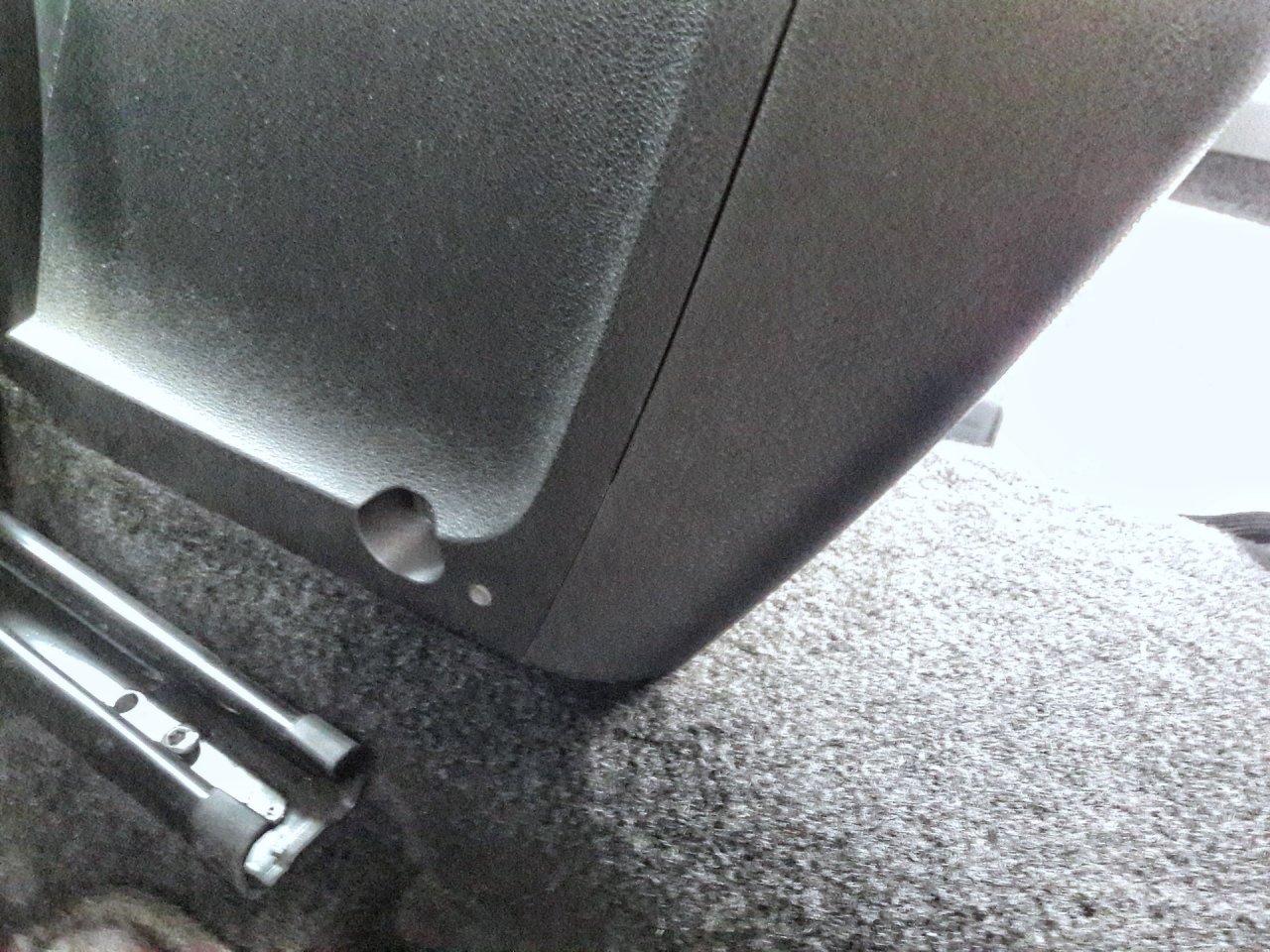

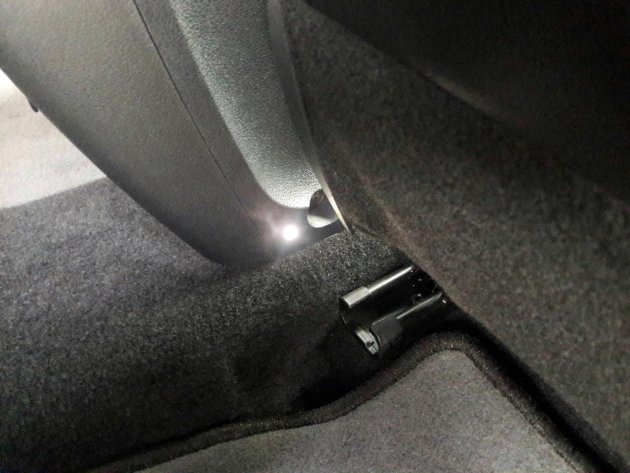

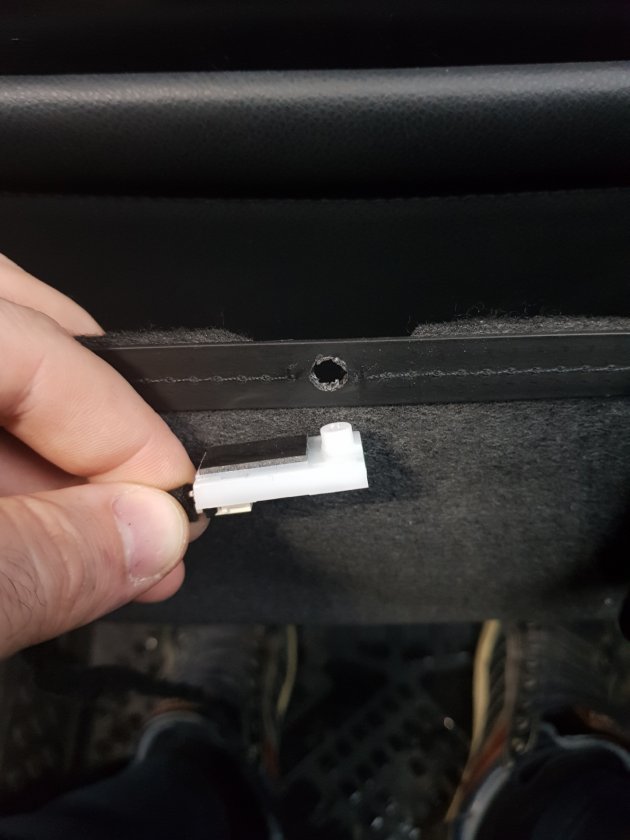

    Установка при помощи двухстороннего скотча показана на фото:

    Установка подсветки пола (ног) на Lada Vesta и XRAYУстановка подсветки пола (ног) на Lada Vesta и XRAYУстановка подсветки пола (ног) на Lada Vesta и XRAY

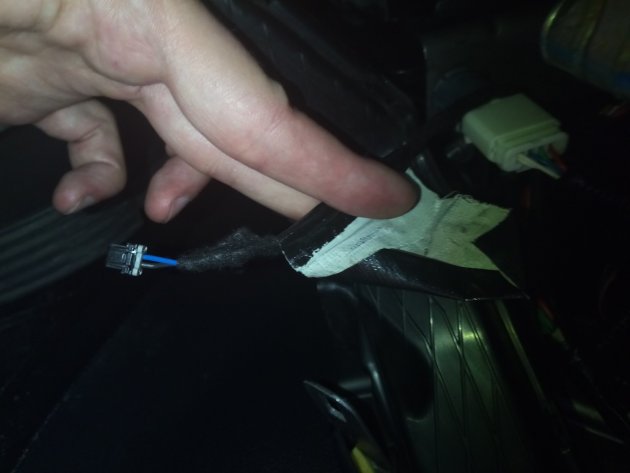

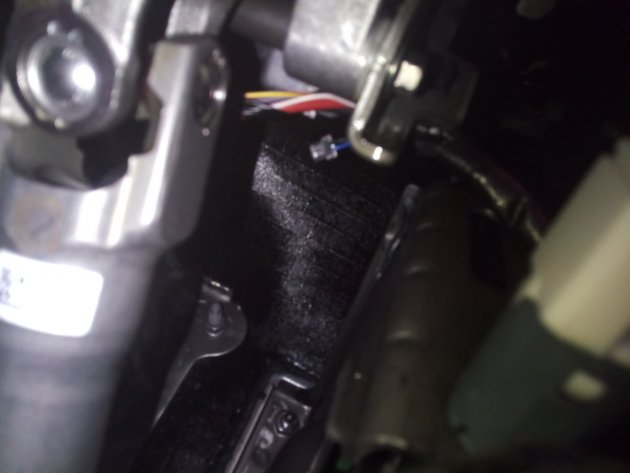

    В зависимости от комплектации и года выпуска автомобиля под рулевой колонкой и за бардачком может быть штатная проводка (провода примотаны изолентой к жгуту). Если ее нет, выполняем подключение по инструкции нештатного способа (см. ниже).

    Нештатный способ

    Потребуется:

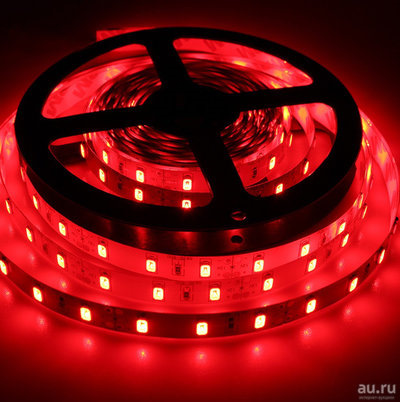

    • светодиодные ленты (4 шт, по 30 см каждая), см. каталог AliExpress.
    • алюминиевый профиль (самый тонкий);
    • дополнительные провода.

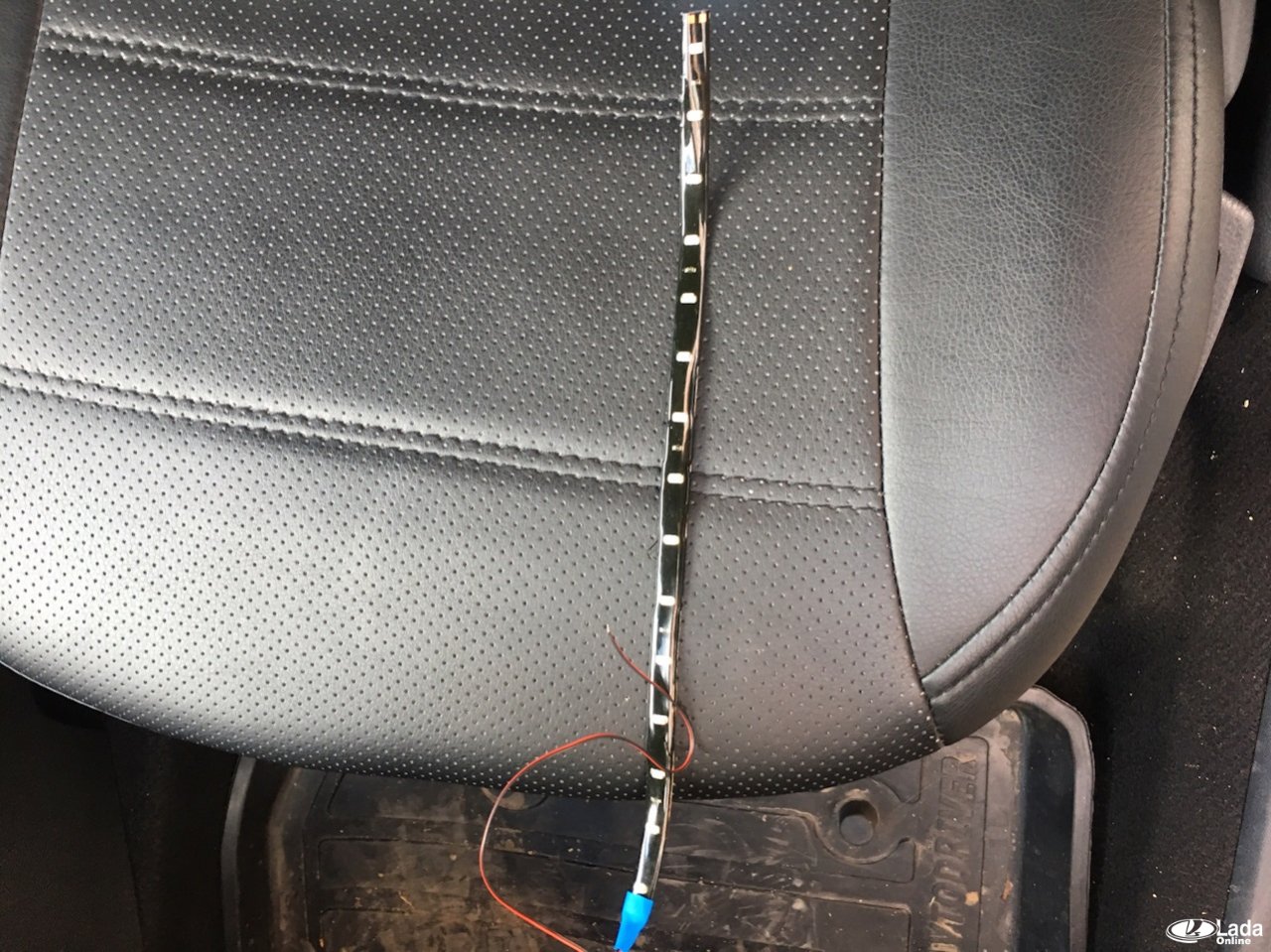

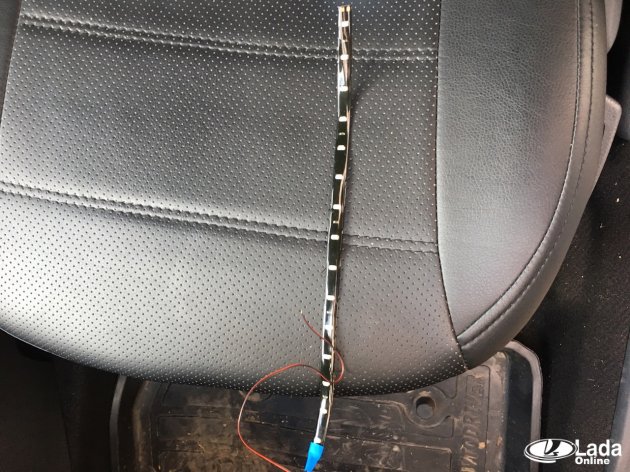

    Установка. Разрезаем алюминиевый профиль на части по 30 см. Затем приклеиваем к нему LED-ленты.

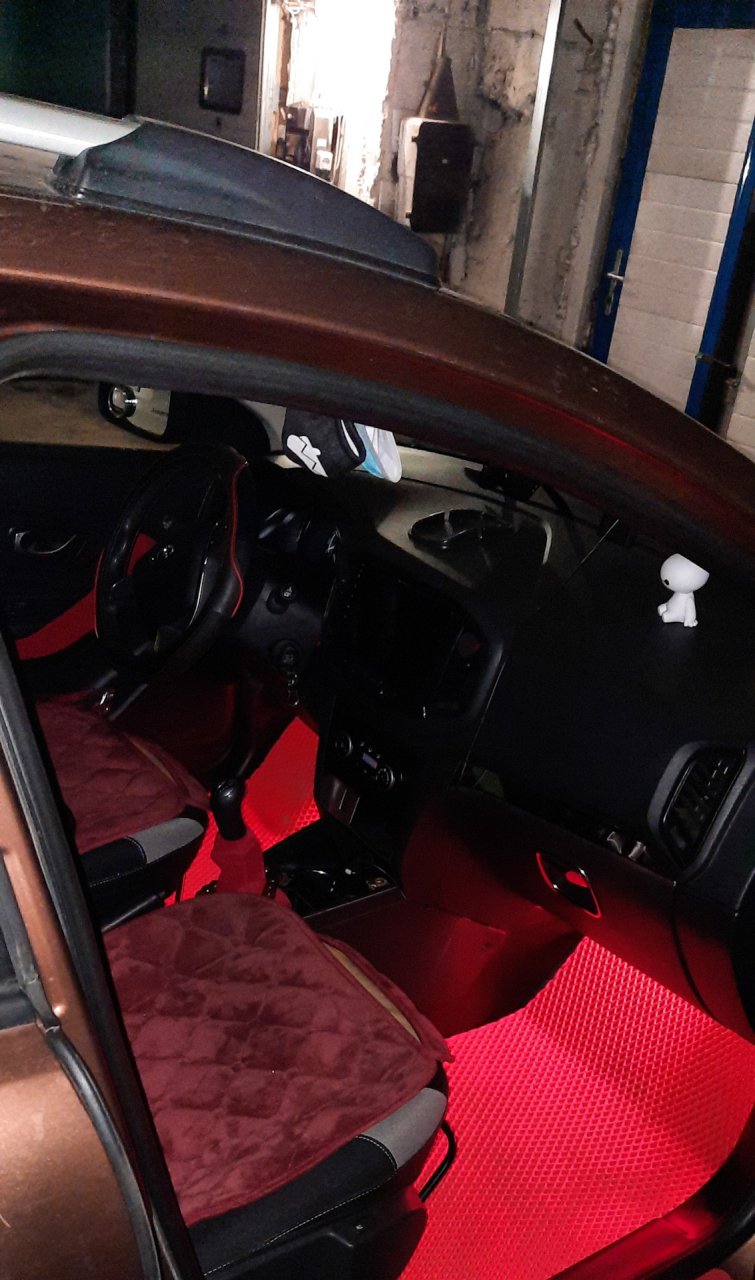

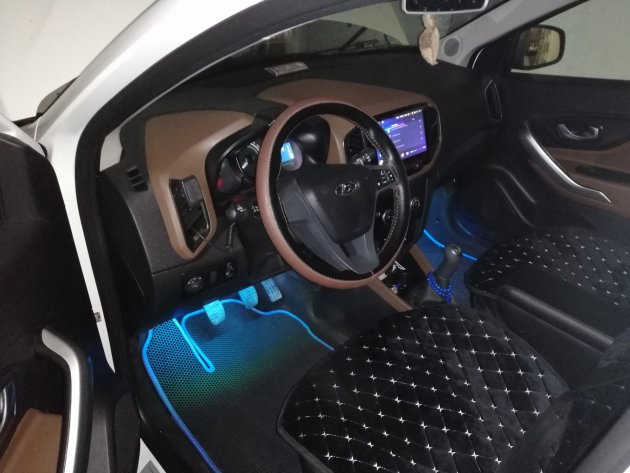

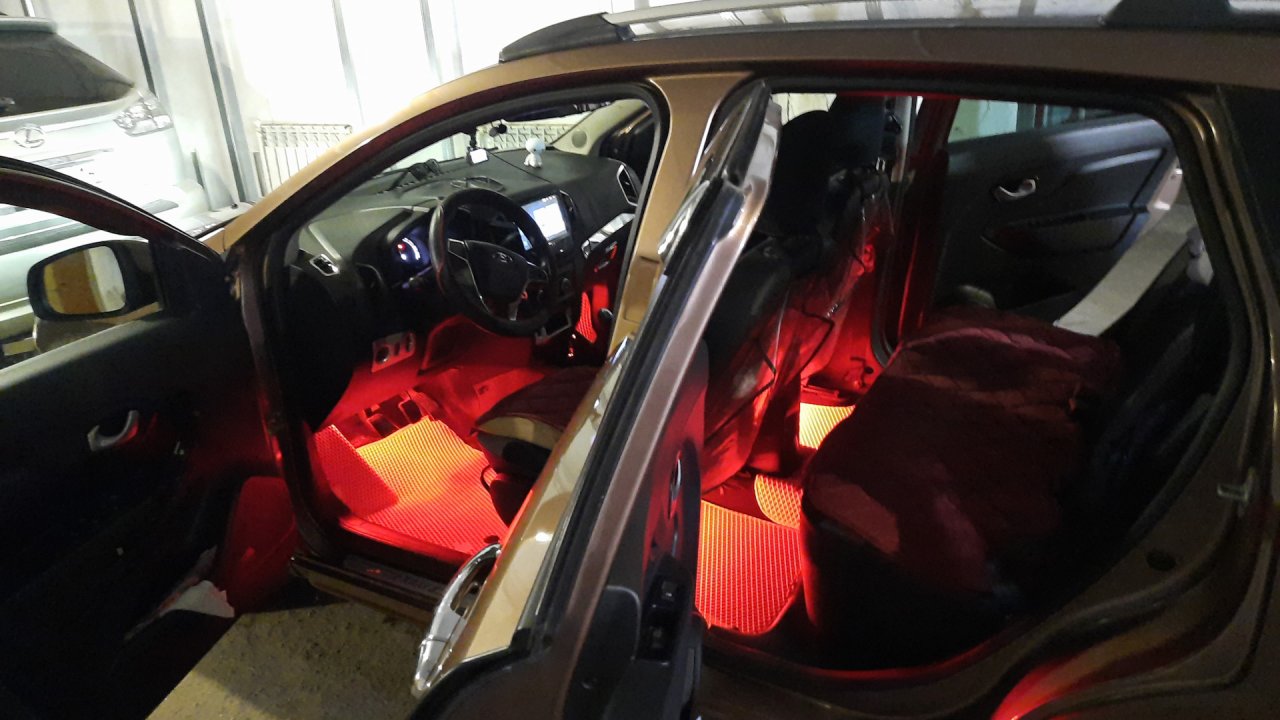

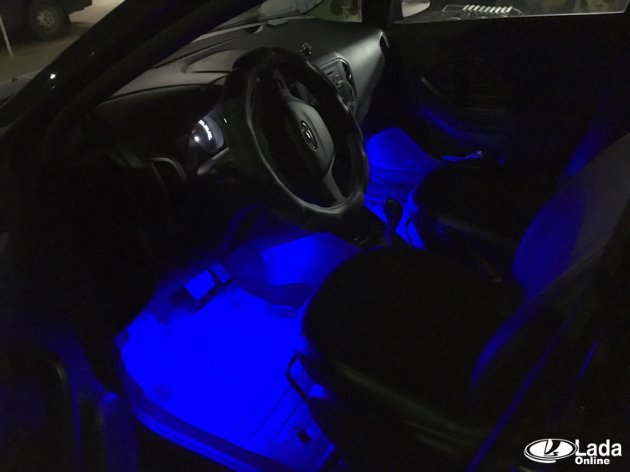

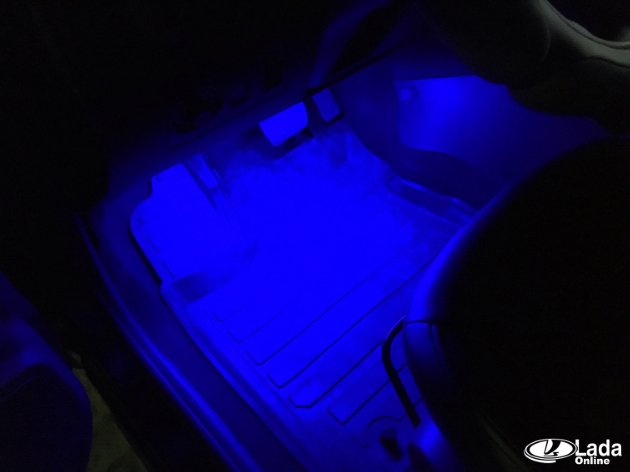

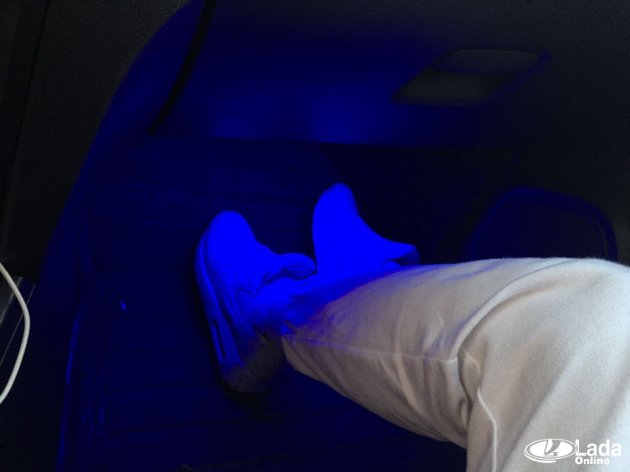

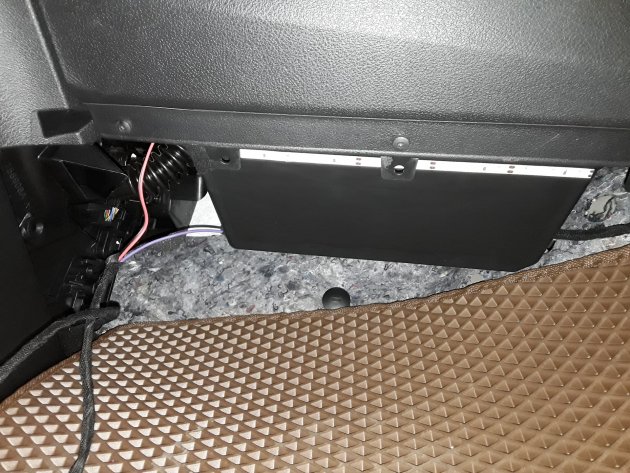

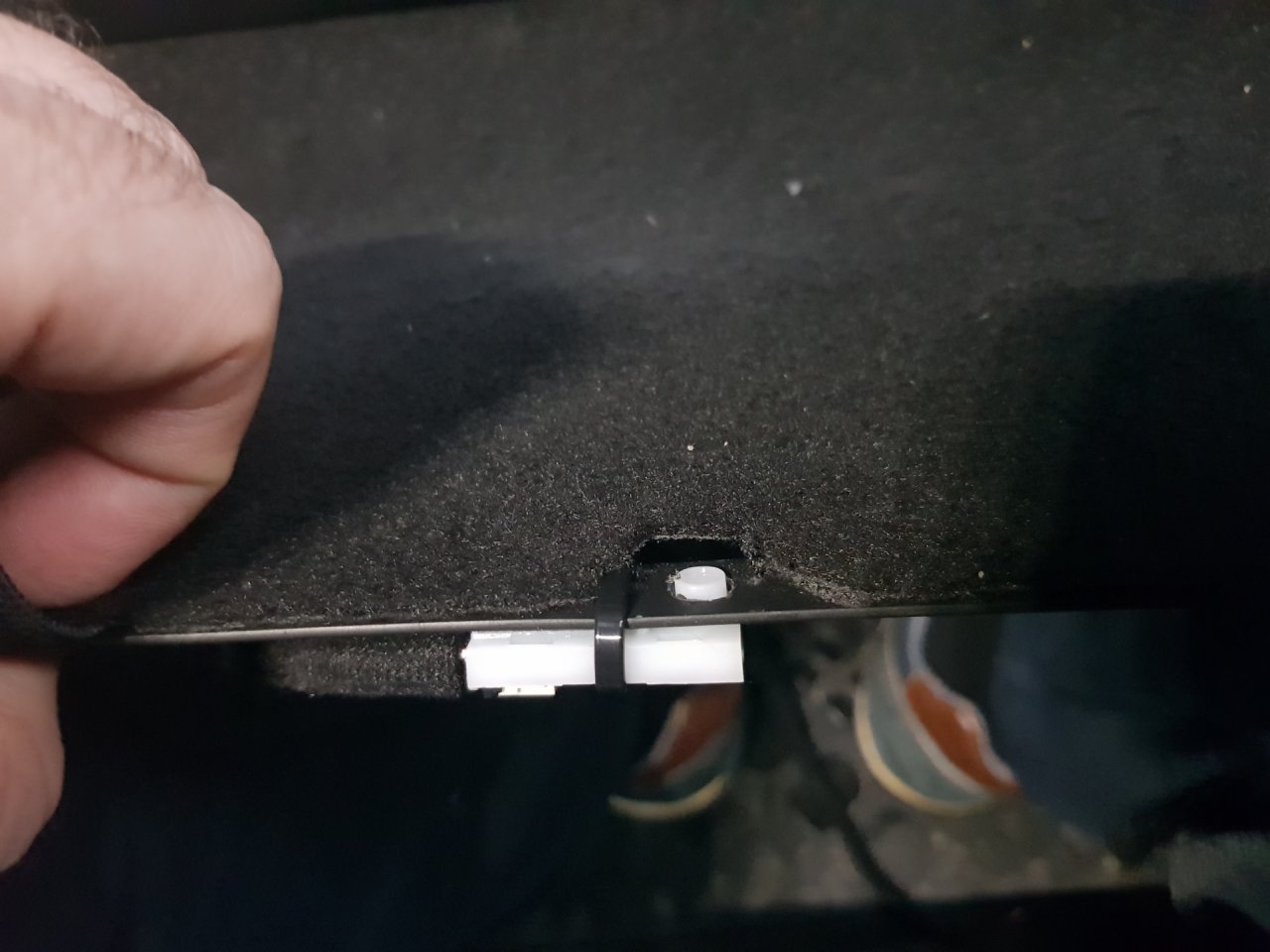

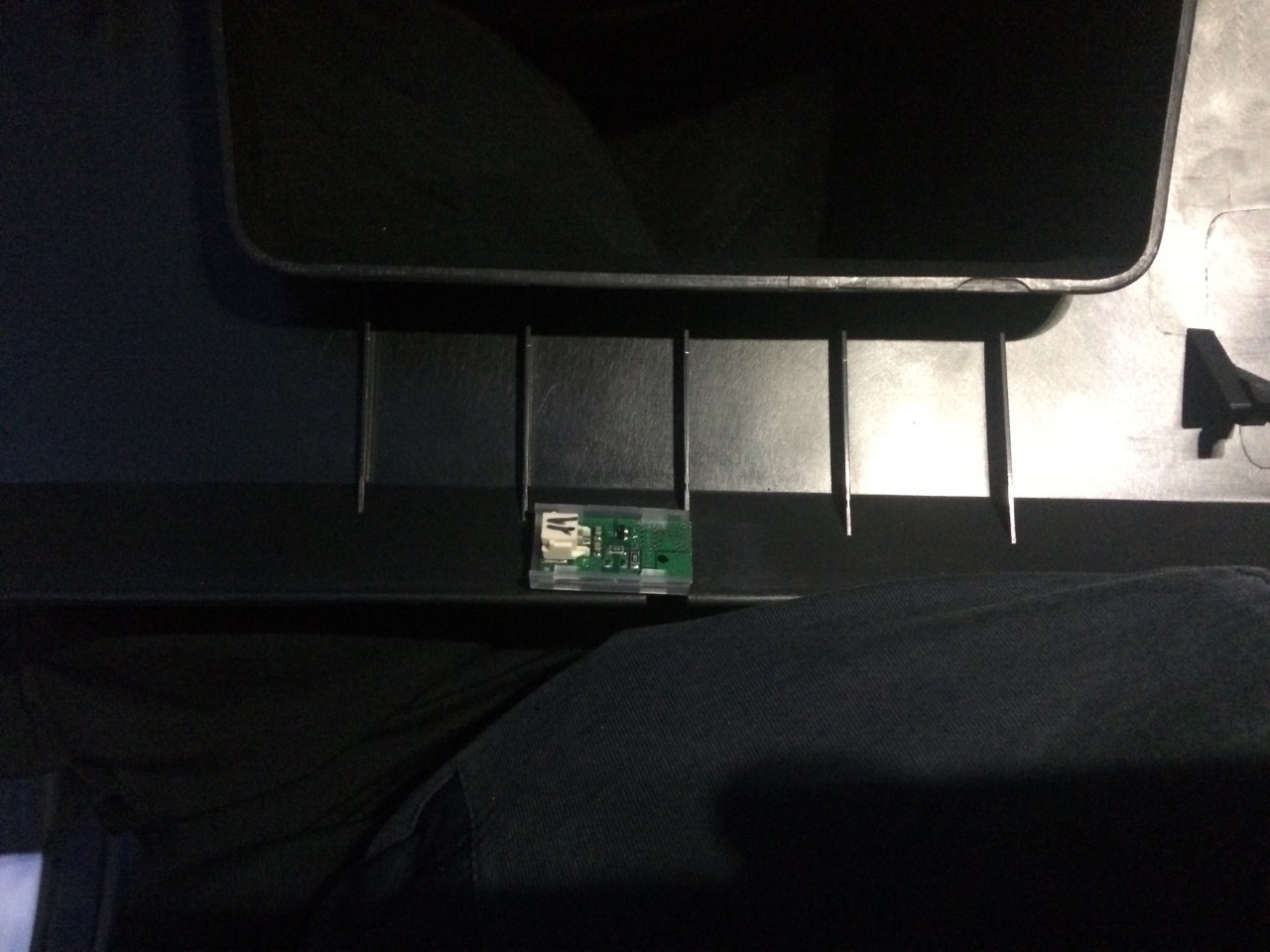

    Закрепить подсветку для ног передних пассажиров можно за три пластмассовых ушка, которые находятся внизу панели (торпеды).

    Установка подсветки пола (ног) на Lada Vesta и XRAY

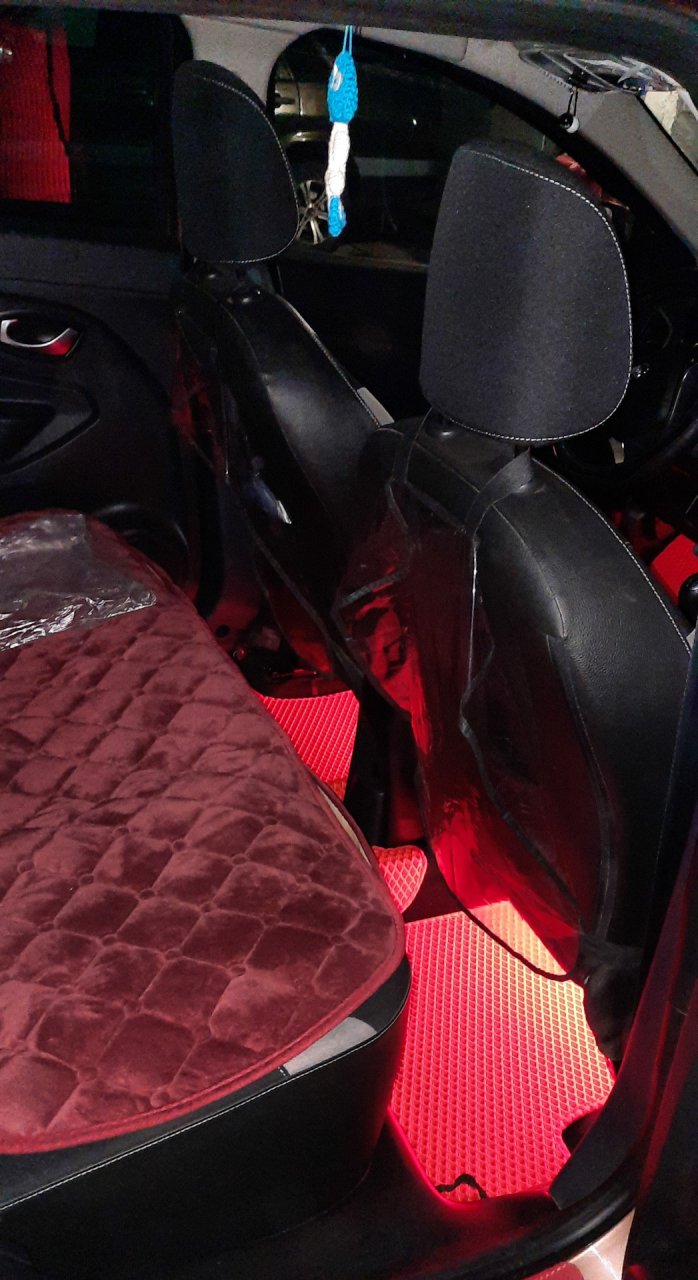

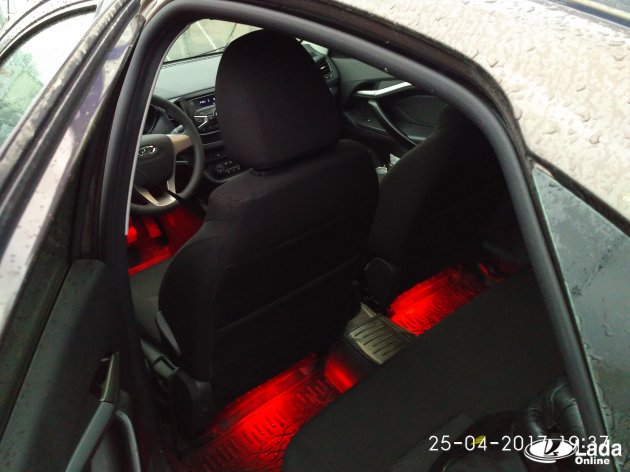

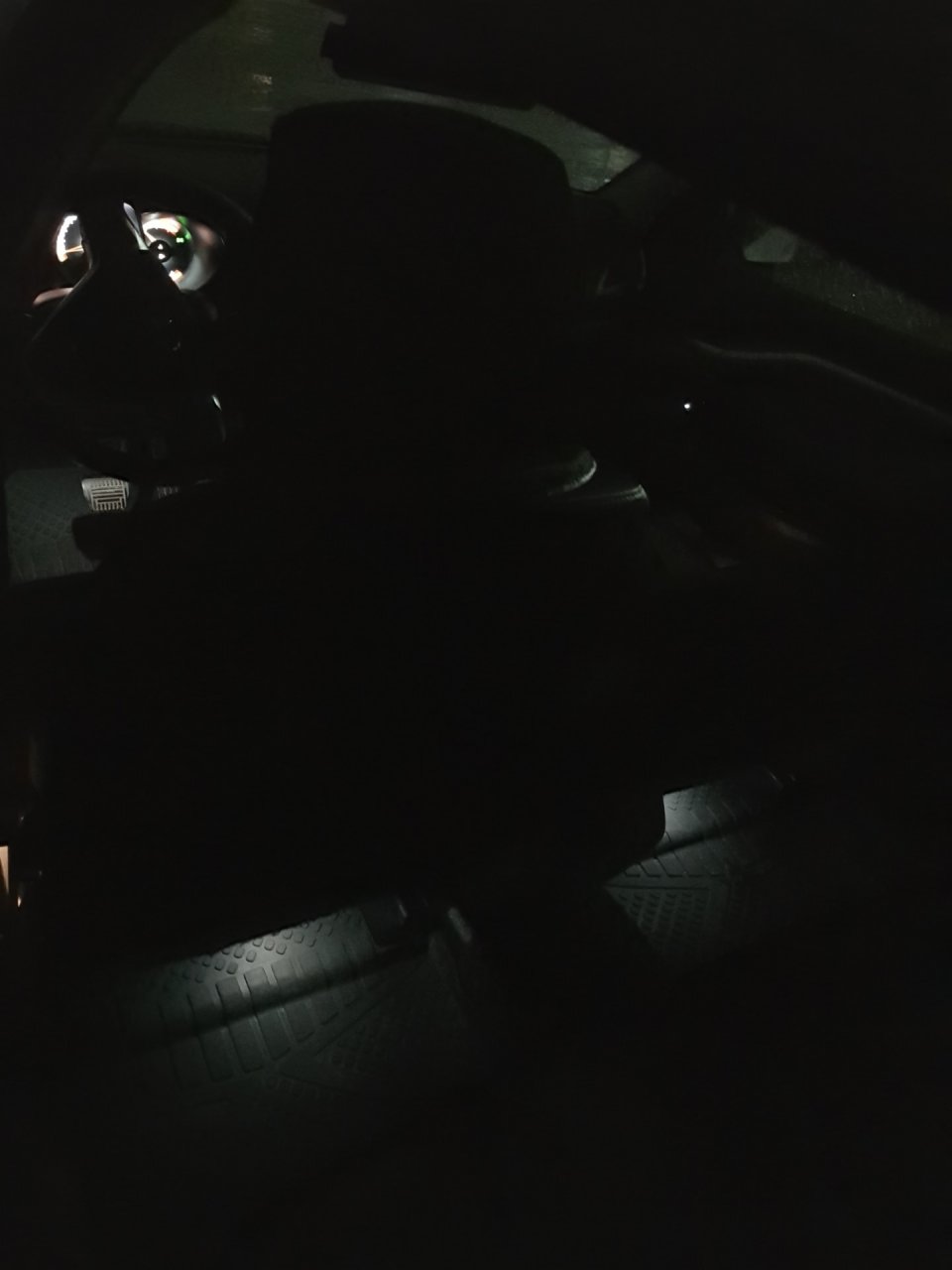

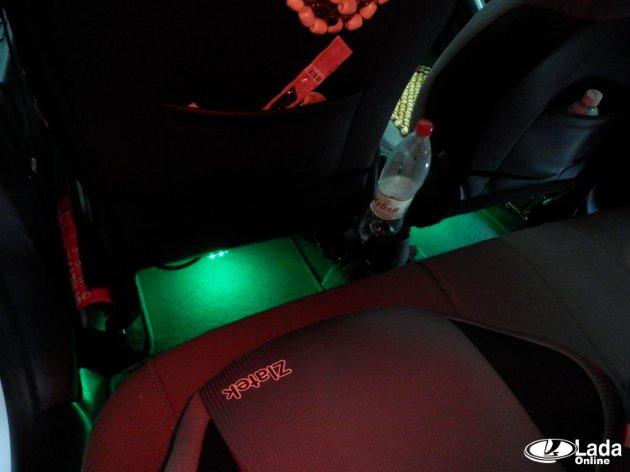

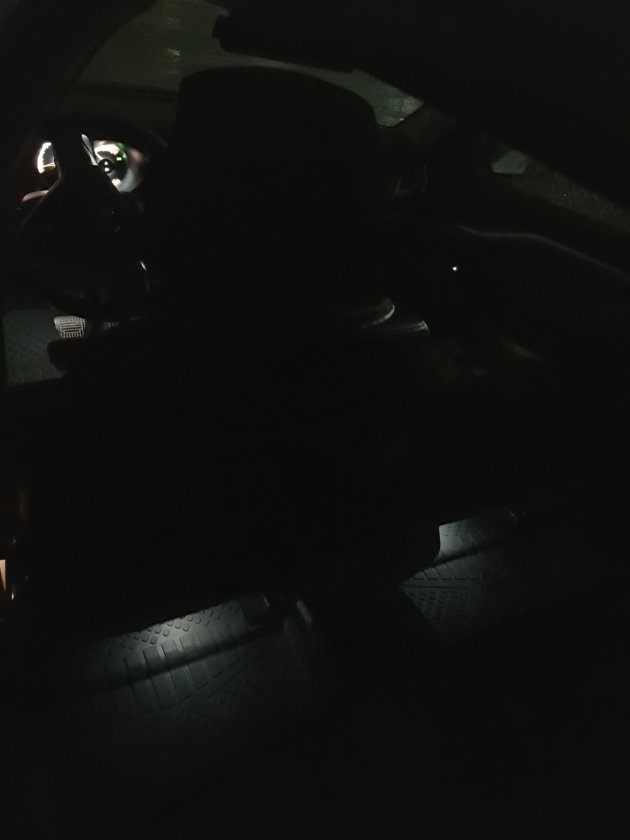

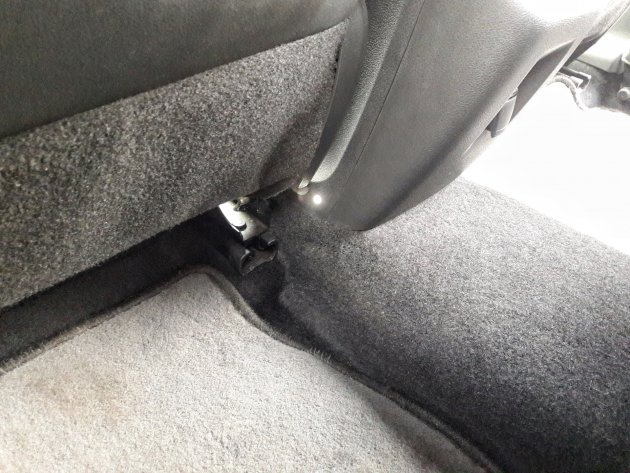

    Подсветка для задних пассажиров размещается под сиденьями на трубе. В случае наличия ящика под передним сиденьем (на Lada XRAY), закрепляем профиль со светодиодной лентой на верхней части ящика. Фиксируем при помощи термоклея или строительного клея.

    Установка подсветки пола для задних пассажиров на Lada Vesta и XRAYУстановка подсветки пола для задних пассажиров на Lada Vesta и XRAY

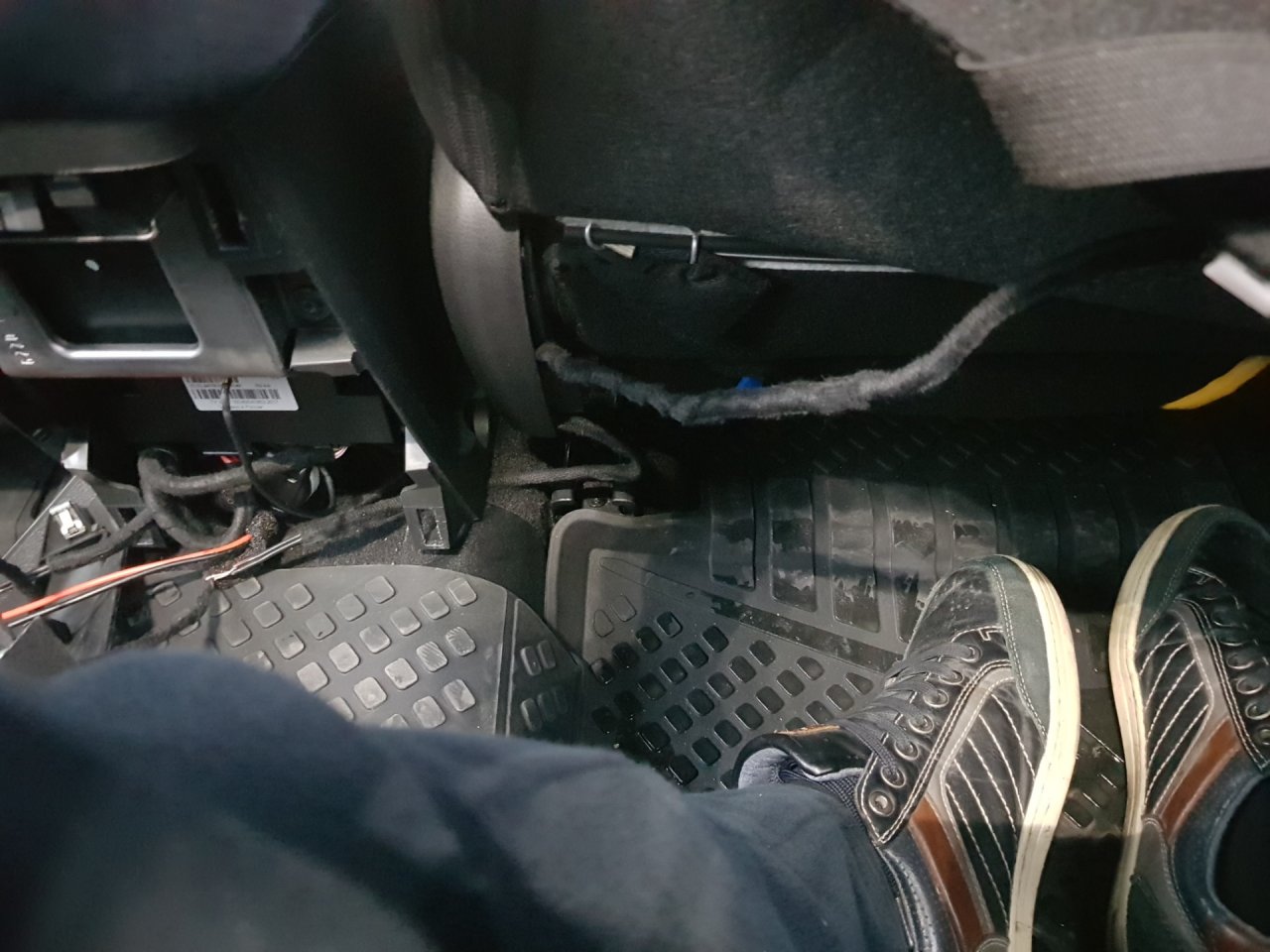

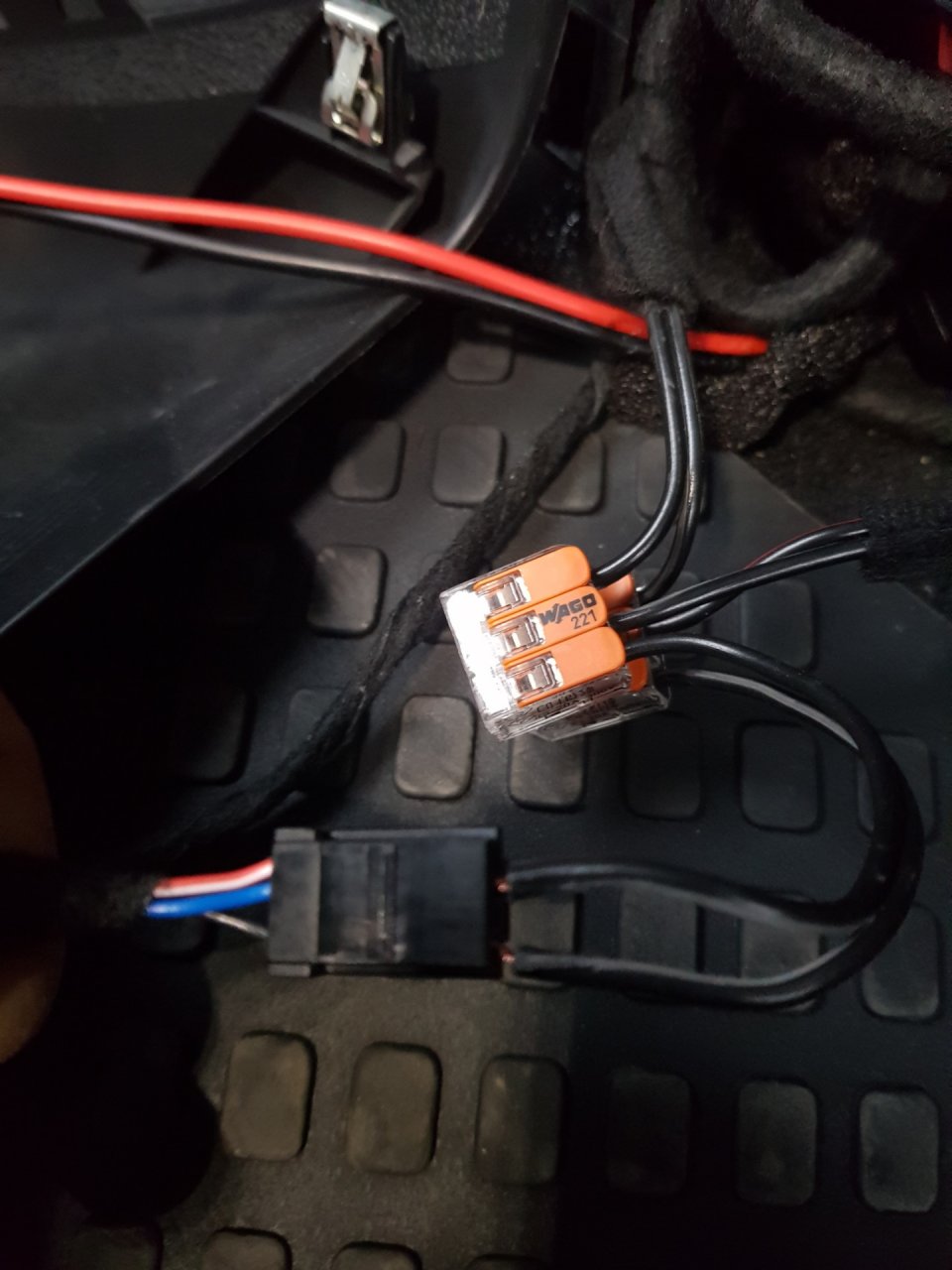

    Проводку от LED-лент укладываем в гофру под вместе с проводами обогрева сидений, которая проходит рядом с воздуховодами для задних пассажиров. Выводим провода в центральный тоннель, а затем под торпеду. Туда же выводим проводку подсветки для передних пассажиров.

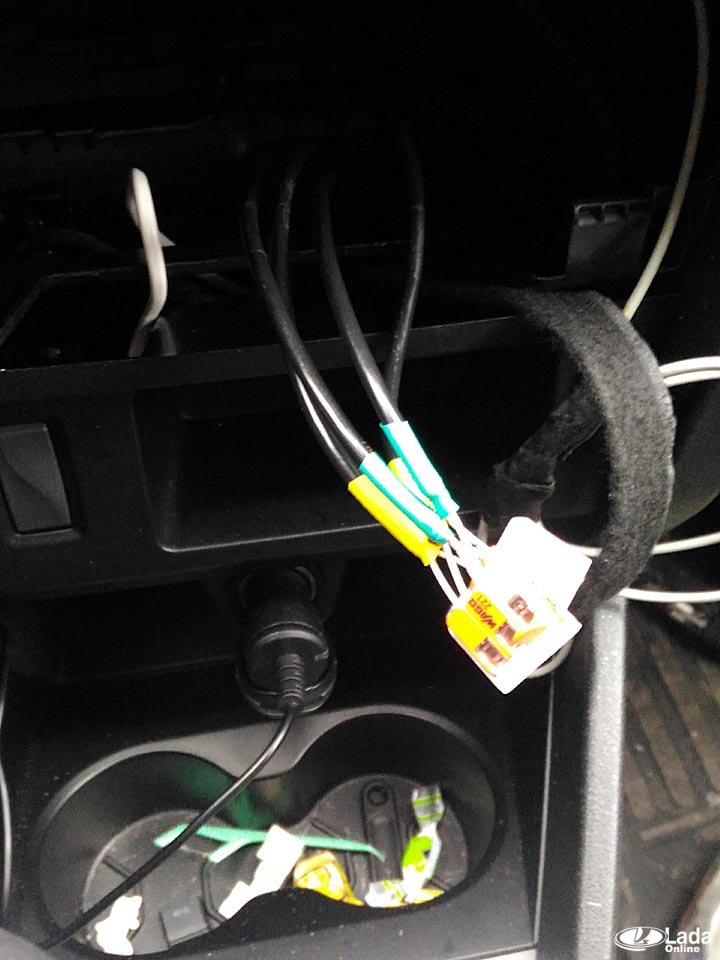

    провода для подключения подсветки пола (ног) на Lada Vesta и XRAYпровода для подключения подсветки пола (ног) на Lada Vesta и XRAY

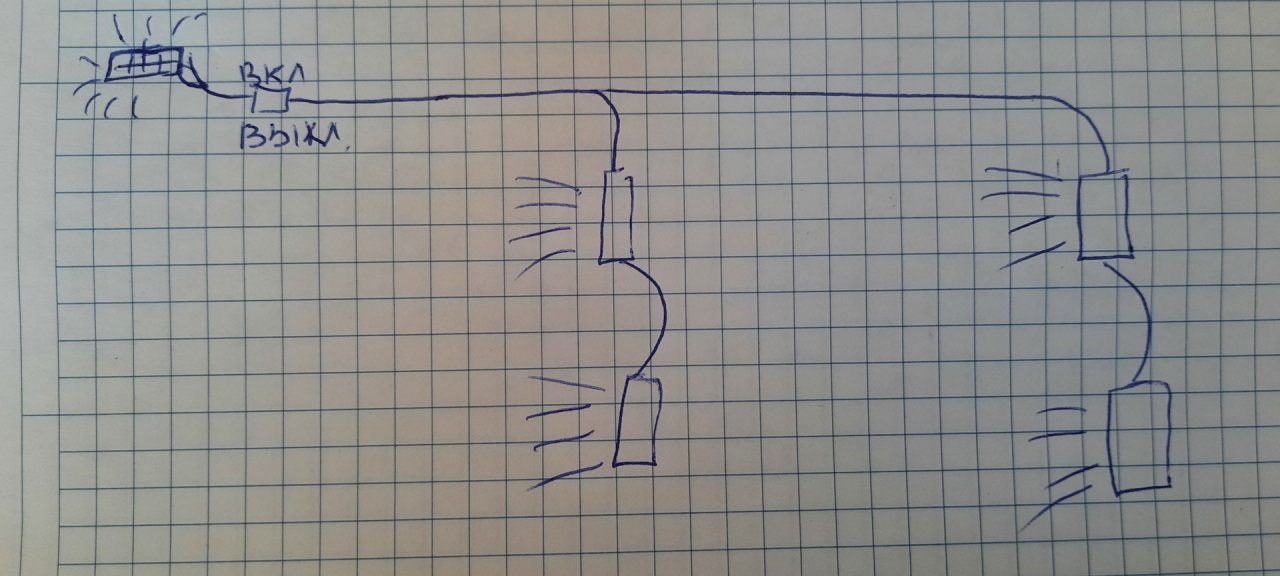

    Подключение. Дополнительная подсветка салона должна работать по аналогии со штатным плафоном освещения. То есть, чтобы включалась при открытии двери и потухала при закрытии.

    По такой схеме подключить светодиодные ленты можно любым из способов:

    • Выполнить подключение к штатному плафону освещения ЭРА-ГЛОНАСС.
    • К центральному блоку кузовной электроники (ЦБКЭ). На Lada XRAY он находится у ног водителя слева, а на Лада Веста - за бардачком. Колодка P1 контакт С4 (толстый красный провод) - 12 В при снятии с охраны. Колодка P1 контакт С6 (белый провод) - плавно появляется «масса» при открытии двери.

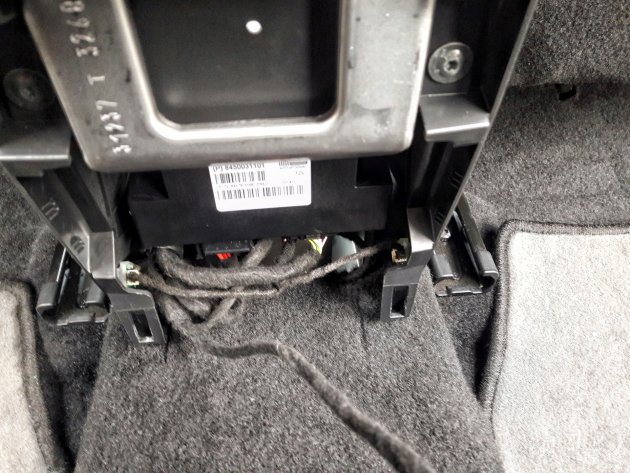

    центральный блок кузовной электроники (ЦБКЭ) Lada XRAYразъем P1 центральный блок кузовной электроники (ЦБКЭ) Lada XRAY

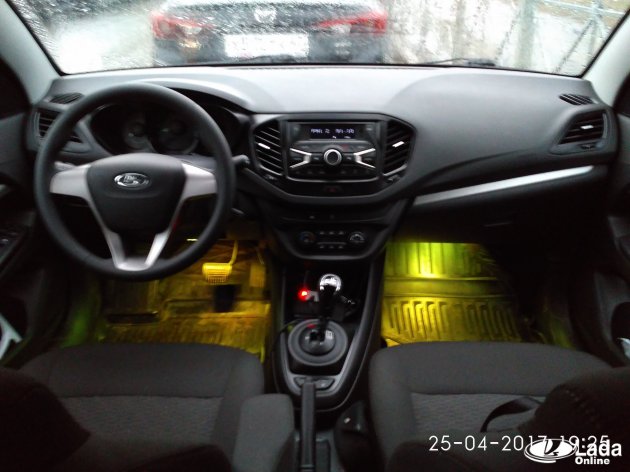

    Подсветка пола Лада Веста на видео:

    Напомним, в мороз концевики дверей могут работать с перебоями (решение проблемы). Кстати, есть другой способ сделать дополнительную подсветку для задних пассажиров на Lada Vesta и XRAY.

    Фото: movagen и PsevdoNum

    Ключевые слова: подсветка салона лада веста | подсветка салона lada xray | сиденья лада веста | сиденья lada xray | торпедо лада веста | торпедо lada xray | пол лада веста | пол lada xray | аксессуары лада веста | аксессуары lada xray

    3
    нравится
    1
    не нравится

    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Нужна ли подсветка пола в салоне Lada Vesta и XRAY?


    Информация

    Посетители, находящиеся в группе Гости, не могут оставлять комментарии к данной публикации.

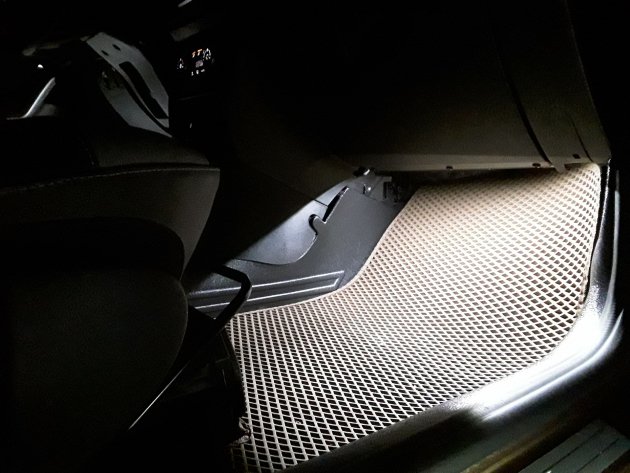

    1. Вот так выглядит штатная проводка для подсветки ног на Весте:


      https://www.drive2.ru/l/529651519725765094/

    2. Установили мне подсветку. Электрик прозвонил провода и сказал что не белому надо подключать,а к жёлтому с синей полосой. Подключил. Проверили. Работает. Открывается дверь,плавно загорается подсветка,закрываешь- плавно тухнет. Всё хорошо. А через несколько дней заметил особенность- в Весте же через 2 минуты отключается электрика,так вот она отключается,а подсветка загорается и горит постоянно.....

    3. Гость Сергей Гость Сергей 28 марта 2019 11:04
      1 Нравится
      Был бы рад,если бы выложили подробное фото куда крепить профиль с лентой в ногах передних пассажиров. Ушки я не нашел. Прям на бардачок? А если нужен демонтаж его? И ленту снимать?

      1. для какого авто?

    4. Здравствуйте, нужно ли ставить дополнительно стабилизатор для светодиода? Или там ровно 12в идёт?

      1. желательно, можно светодиодный модуль купить с уже встроенным стабилизатором

      2. К сожалению со встроенным отсутствует, поэтому думаю собрать самому с помощью стабилизатора КРЕН8Б и диода IN4007.

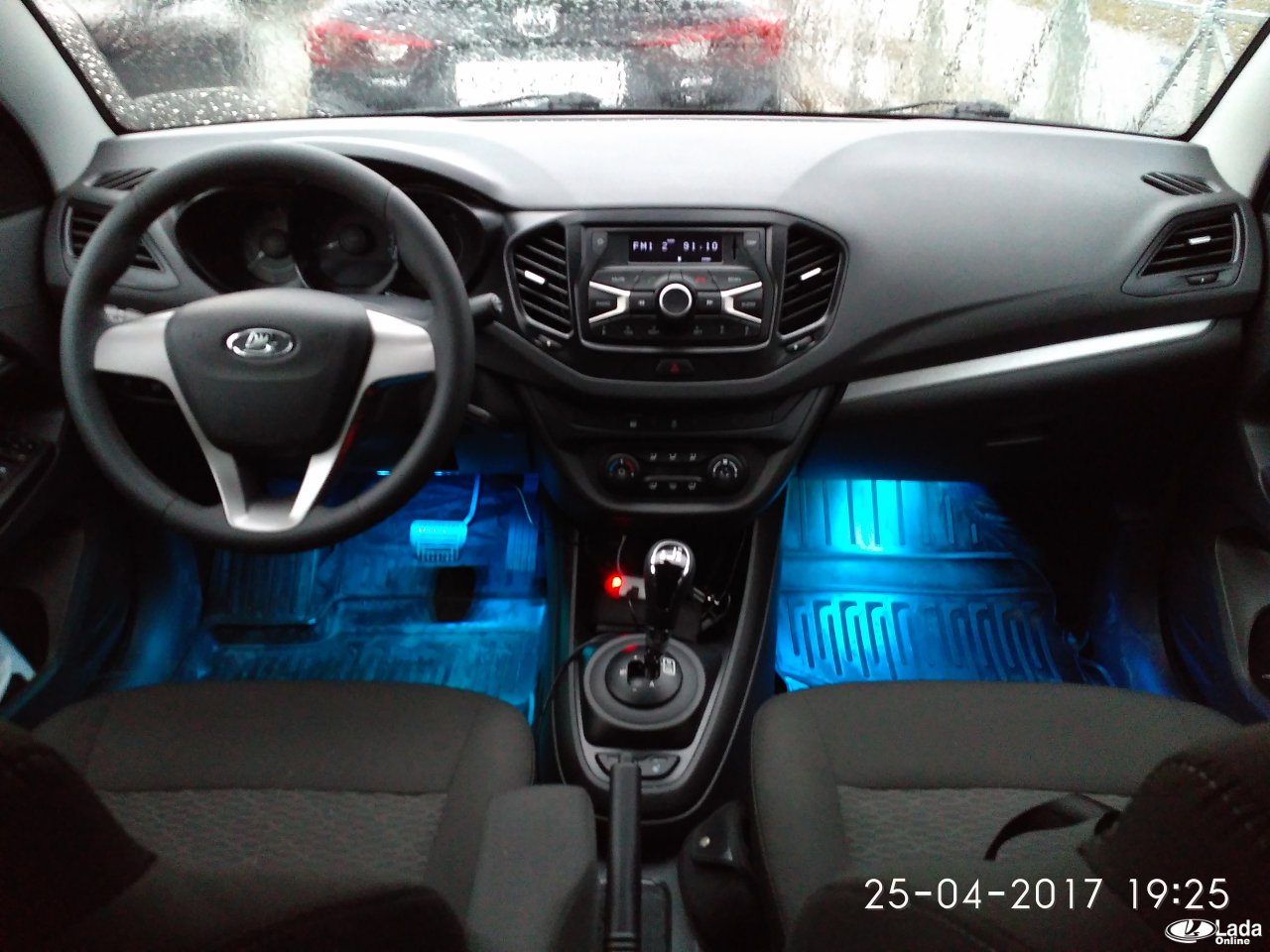

    5. Подсветка в ногах на Lada XRAY:


      https://www.drive2.ru/l/514356763227587686/

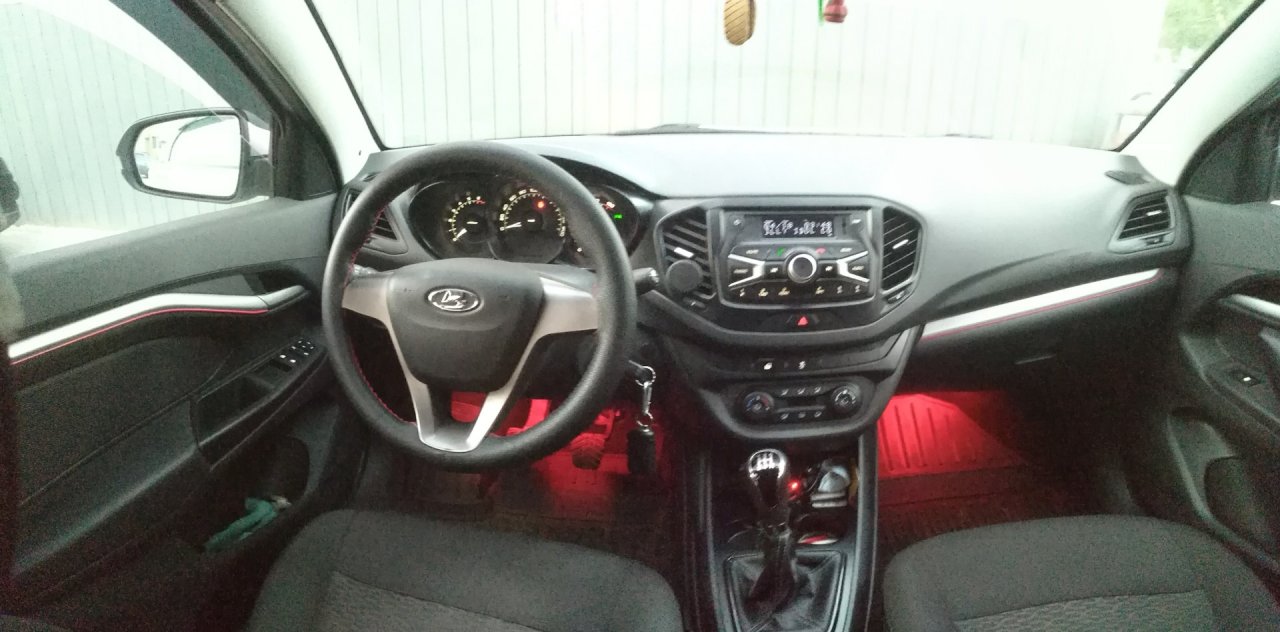

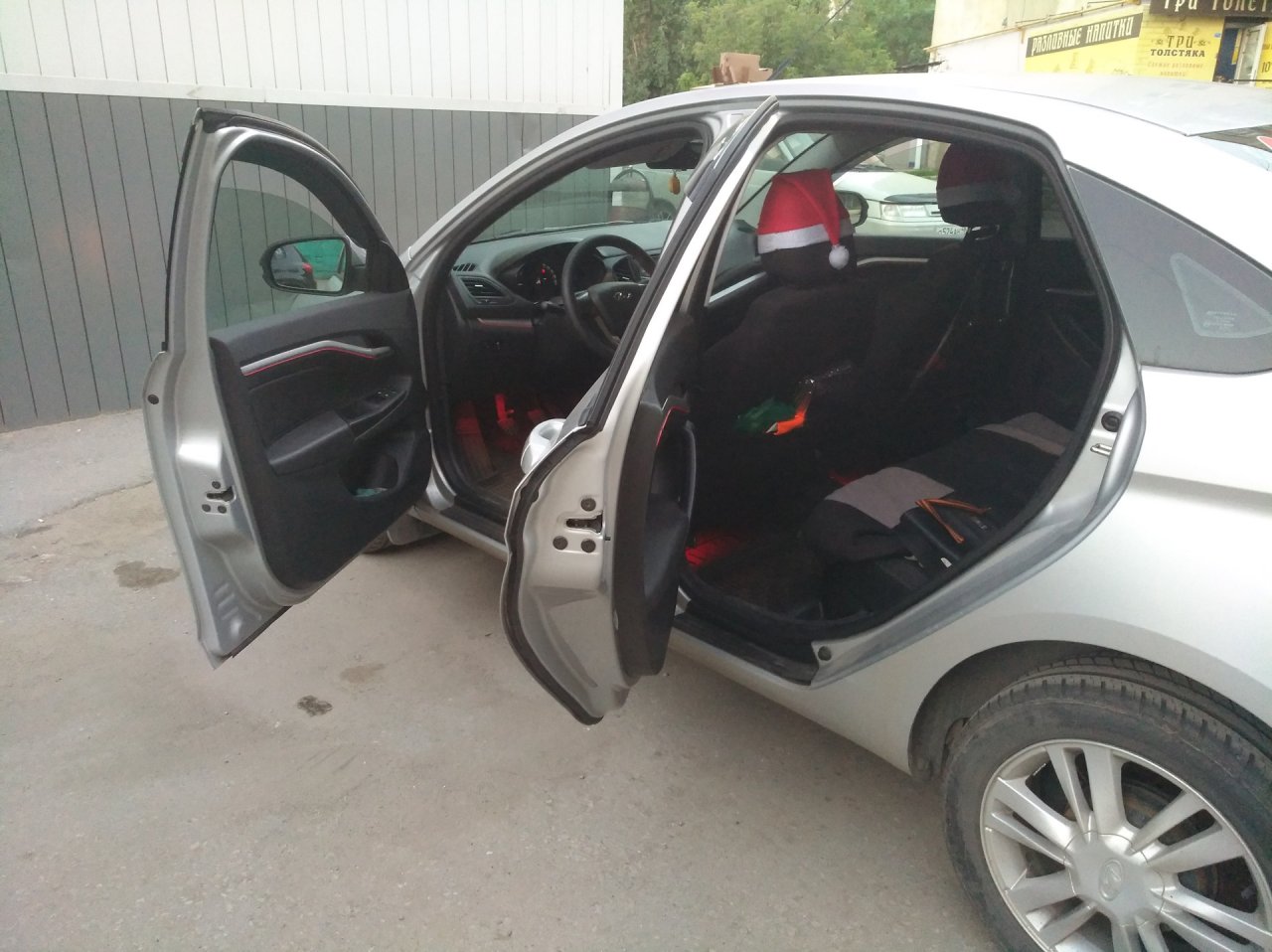

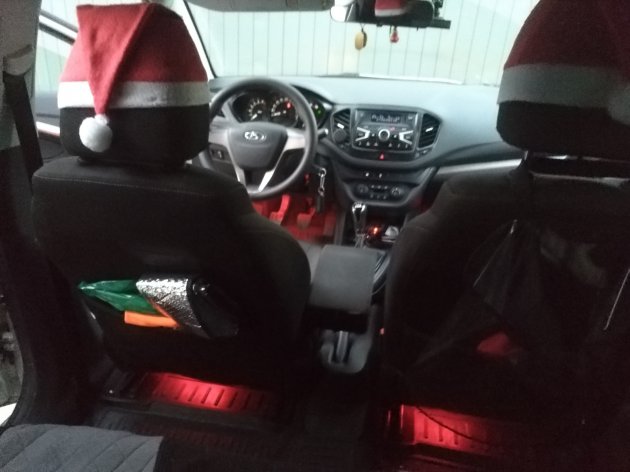

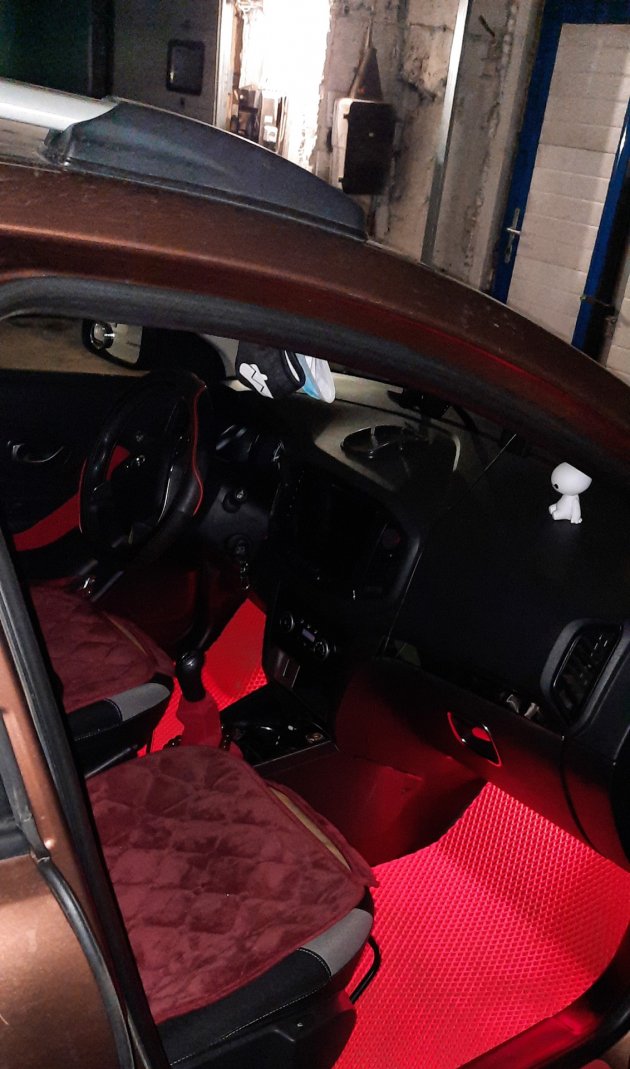

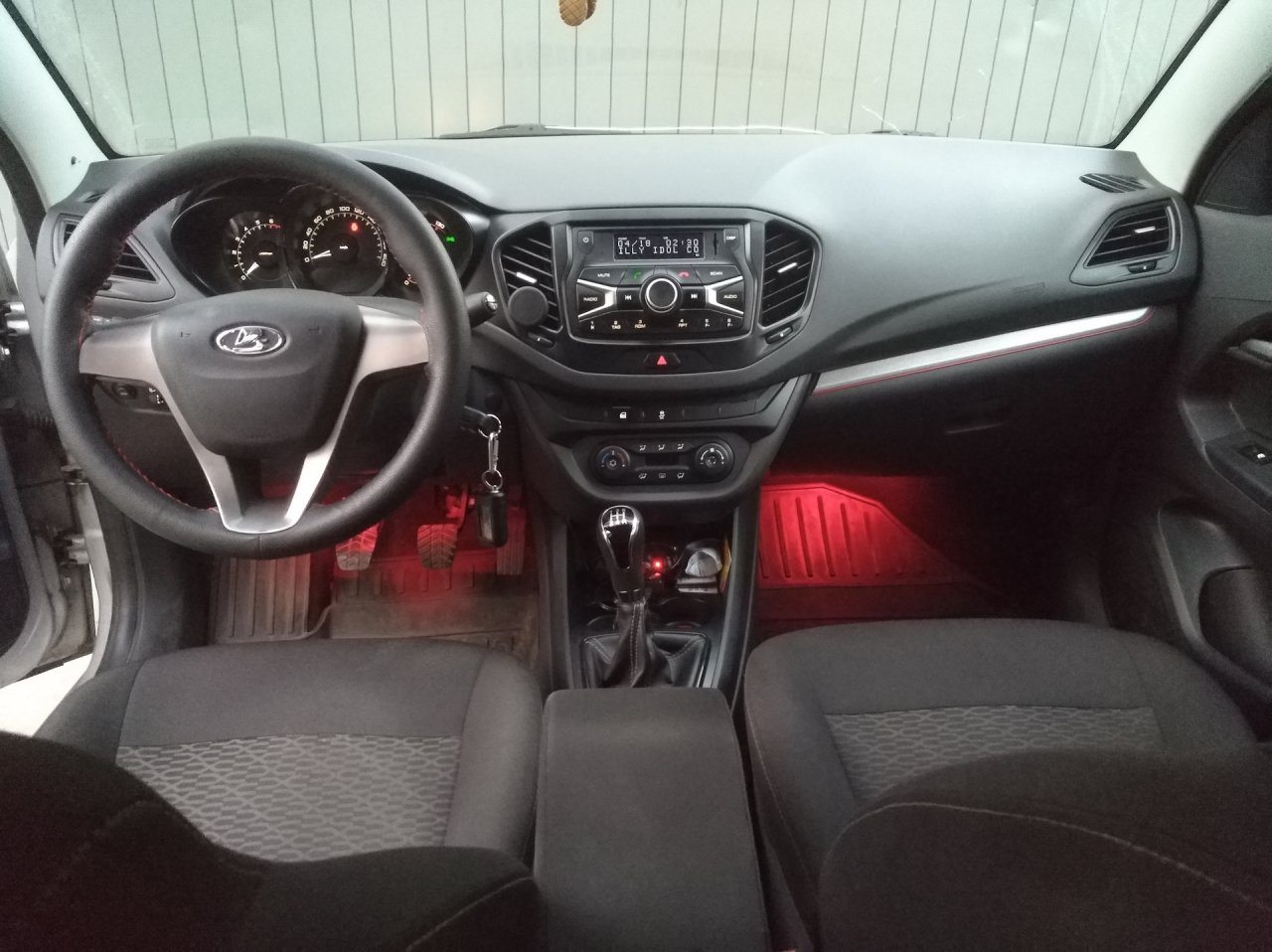

    6. Красная подсветка пола на Lada Vesta:
