    Как активировать индикацию ПТФ на панели приборов Лада Веста

     07 февраль 2017  LadaOnline    22 667    3

    Как активировать индикацию ПТФ на панели приборов Лада Веста

    Инструкцию по установке противотуманных фар (ПТФ) на Лада Веста мы рассматривали ранее. Один из недостатков представленной схемы был неработающий индикатор ПТФ в комбинации приборов. В этой статье представлена доработанная схема подключения ПТФ, которая лишена этого недостатка.

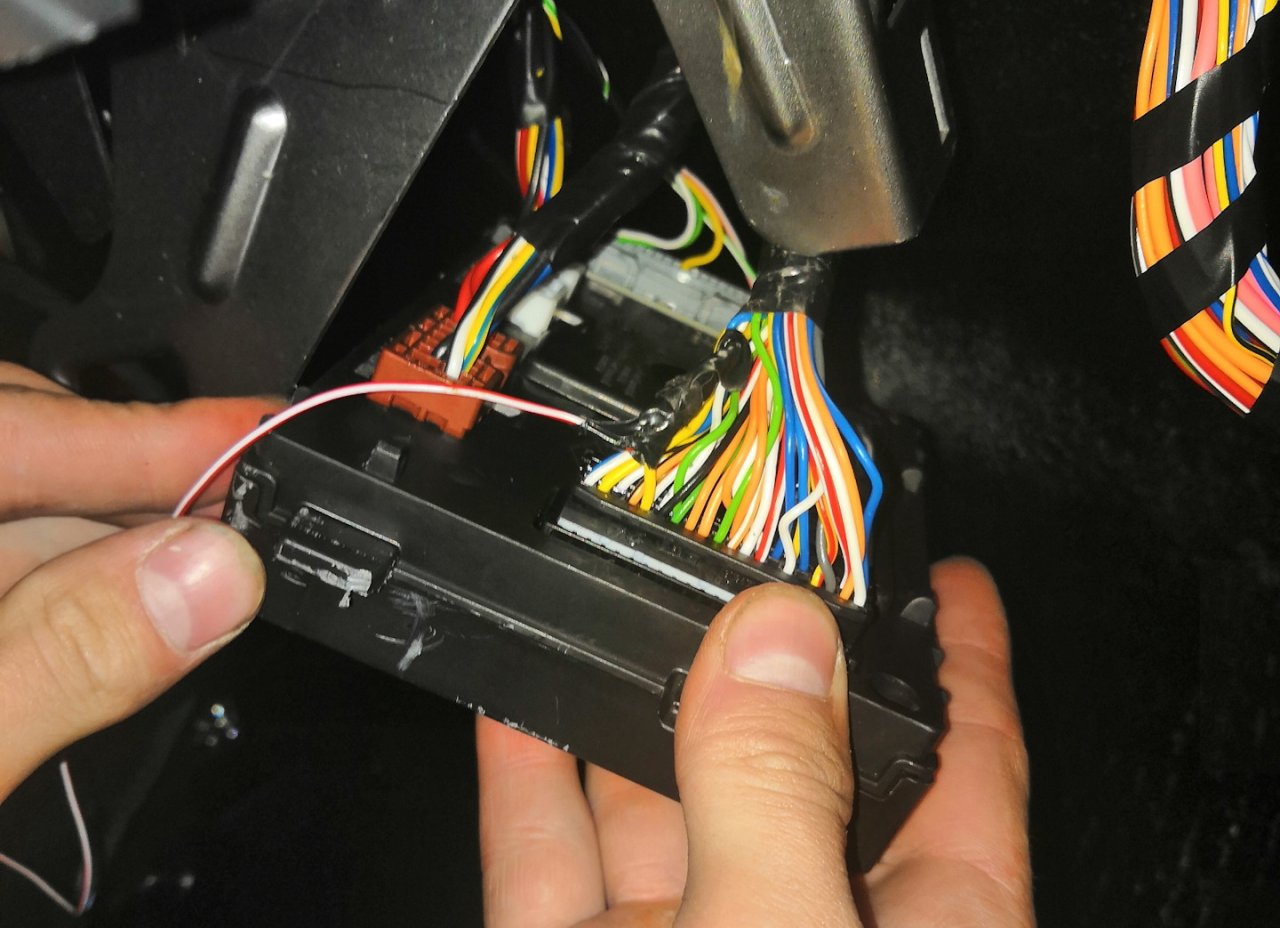

    Лампа ПТФ в приборной панели Весты управляется по CAN шине, поэтому доработка будет касаться ЦБКЭ (центрального блока кузовной электроники). Снимаем бардачок и за ним выворачиваем одну гайку крепления ЦБКЭ (ключ «на 8»). Находим в разъеме «S1 BLACK» пятый контакт в правом ряду (считать снизу). Чтобы включить индикатор ПТФ необходимо на этот контакт подать +12 В, для этого добавляем в этот контакт еще один провод.

    крепление ЦБКЭS1 Balck ЦБКЭКонтакт ЦБКЭ отвечающий за индикатор ПТФ в панели Весты

    Общая схема подключения ПТФ с индикацией следующая:

    модифицированная схема подключения ПТФ на Лада Веста

    Демонстрация проделанной работы на видео:

    Напомним, при помощи других доработок ЦБКЭ можно заставить работать подсветку щитка приборов Весты вместе с зажиганием.

    Фото: блог Valeravesta

    Ключевые слова: панель приборов лада веста | подсветка салона лада веста | противотуманные фары лада веста
