Установка штатной USB розетки для задних пассажиров в Lada Vesta, XRAY, Largus FL

На Лада Веста, Иксрей и Ларгус ФЛ (с 2021 года) на тыльной стороне центрального подлокотника может располагаться USB розетка для задних пассажиров. Владельцы простых версий исполнения автомобиля поделились инструкцией, как можно установить эту розетку своими руками.

Потребуется:

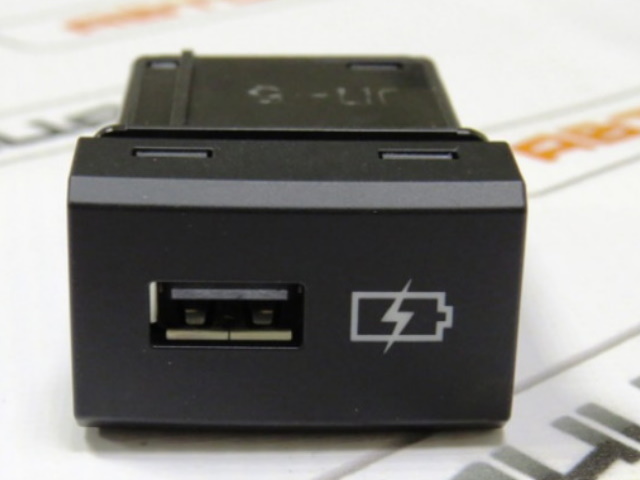

1. Штатная розетка USB (артикул 8450031052)
2. разъем 1379658-1.
3. пины разъема 1123343-1 (3 шт)

Порядок установка:

1. Снять заднюю крышку центрального подлокотника, преодолевая сопротивление фиксаторов.

Для Lada Vesta:

Для Lada XRAY, Largus FL:

2. Установить USB розетку вместе с кнопками, либо доработать штатную заглушку, разрезав ее.

фото mozgach

Схема подключения:

Распиновка USB розетки следующая:

• 1 - питание +12В
• 2 - подсветка +12В
• 4 - "масса".

Подключится можно к передней розетке (предварительно проверьте мультиметром):

• Красный - +12В
• Белый - +12В при включении габаритов.
• Черный - «масса»
