    Доработка разъема USB для задних пассажиров на Lada Vesta

     24 январь 2018  LadaOnline    17 298    10

    Доработка разъема USB для задних пассажиров на Lada Vesta

    На Lada Vesta SW и SW Cross для задних пассажиров АвтоВАЗ устанавливает в подлокотник разъем USB. Он предназначен для зарядки аккумуляторов внешних периферийных устройств (ноутбук, планшетный компьютер, смартфон). Как выяснилось, этот USB-порт заряжает не все телефоны. Выясняем, в чем причина и как это исправить..

    распиновка разъема USB

    Некоторые устройства при подключении к порту USB замеряют напряжения на 2 и 3 контактах разъема и по этим напряжениям определяет тип зарядного порта. А некоторые — просто проверяют наличие перемычки между контактами 2 и 3. Если устройство не рассчитано на подключение к данному типу зарядного порта, то зарядное устройство (в данном случае USB-порт) будет отвергнуто.

    Чтобы заставить устройство заряжаться, внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro:

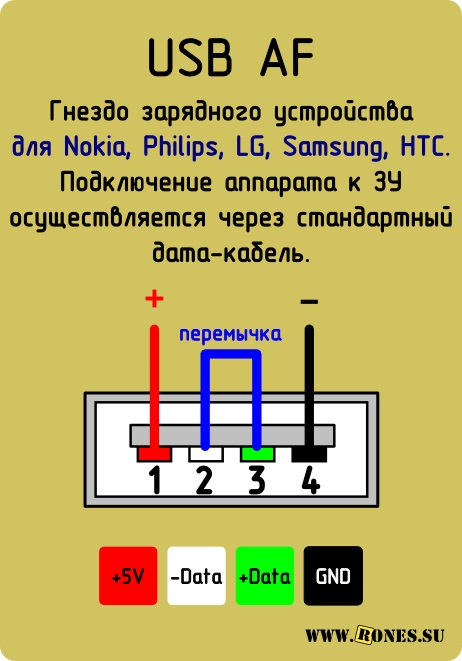

    схема кабелясхема разъемасхема кабелясхема разъемасхема кабелясхема разъема

    Пример доработки разъема USB (замыкание data+ и data):

    1. Снять блок с USB (нажать 2 кнопки обогрева по бокам и потянуть его на себя). Разобрать блок (снять внешнюю декоративную крышку (4 фиксатора), потом заднюю).

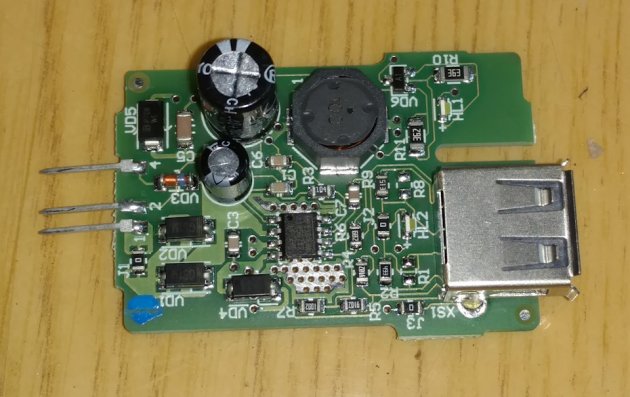

    2. Достать плату из корпуса.

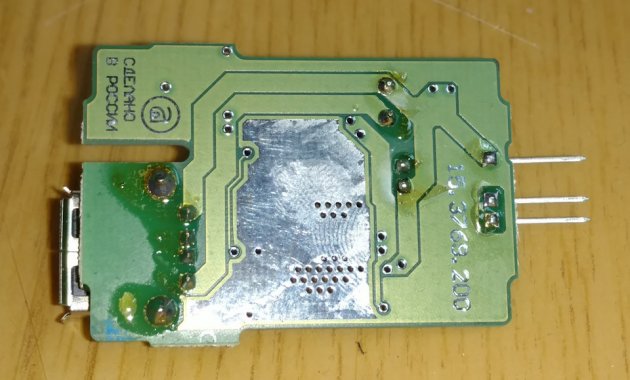

    3. Найти на обратной стороне 2 и 3 контакт (обведены на фото). Припаять перемычку.

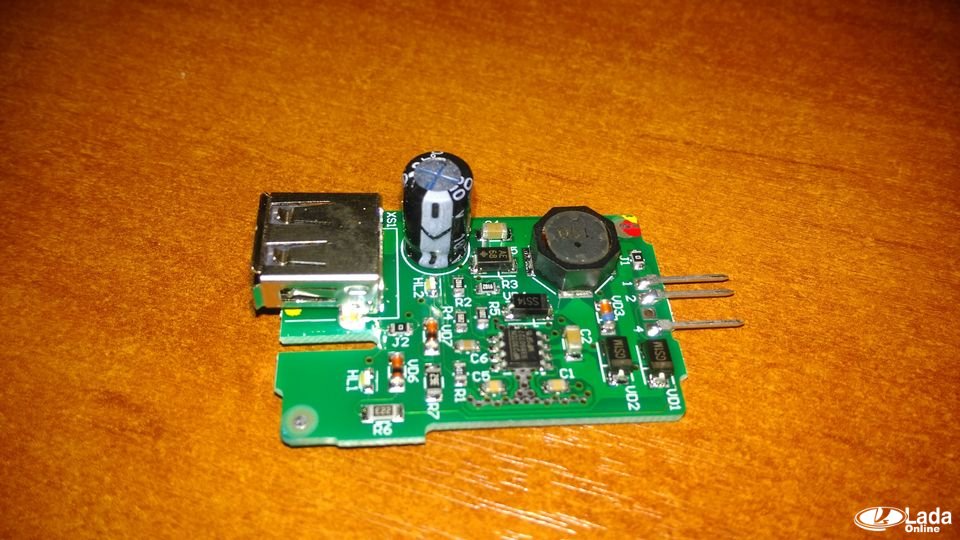

    Снять блок с USBДостать плату из корпусаперемкнуть usb

    После доработки штатный разъем USB заряжает Apple IPhone, HTC One M8 и другие гаджеты, которые были у задних пассажиров.

    Для передних пассажиров USB-порт находится в нише центральной консоли. Если в темное время суток вам приходится его долго искать, установите подсветку.

    Фото: бортовой журнал qawa
