Как подключить ДХО через ручник на автомобилях LADA

18 октября 2017 Лада.Онлайн 65 862 18

На автомобилях LADA дневные ходовые огни (ДХО) включаются автоматически при запуске двигателя. Некоторых владельцев такой режим работы фар не устраивает (например, свет может быть не нужен во время автозапуска/прогрева двигателя ночью). Рассмотрим несколько доработок, которые позволят сделать отключение ДХО при поднятом ручнике.

Процесс доработки показан на примере автомобиля Lada XRAY и Vesta. На других современных автомобилях LADA (Largus, Priora, Granta, Kalina, Lada 4x4) все действия выполняются аналогично.

В зависимости от комплектации автомобиля схема работы ходовых огней может быть реализована по-разному:

Если в блоке предохранителей есть предохранитель ДХО (см. монтажный блок: Vesta, XRAY, Largus, Priora, Granta, Kalina, Lada 4x4), то можно воспользоваться первой доработкой.
Когда нет соответствующего предохранителя, значит включение ДХО реализовано через специальный блок управления электроникой, смотрите 2-ую часть статьи.

Доработка через предохранитель ДХО

Потребуется:

4-х контактное реле (артикул: 75.3777).
Провода.
Разъем для установки дополнительного предохранителя (есть в каталоге Алиэкспресс).
Разъемы, которые одеваются на предохранитель.

Схема подключения ДХО через ручник:

Схема подключения ДХО через ручник

Описание схемы:

85 контакт — это «минус» с ручника (под ручником стоит размыкатель на «-»), тянем провод от размыкателя до реле.
86 контакт — это постоянные +12 В (можно взять с прикуривателя).
30 контакт — это +12 В с предохранителя ДХО.
87 контакт — это плюс от реле, который следует подключить во второе гнездо предохранителя ДХО.

То есть, при подключении реле предохранитель ДХО из монтажного блока удаляется и устанавливается в колодку схемы.

В итоге, при поднятом ручнике будет выключение ДХО. Снимаем машину с ручного тормоза - ДХО включаются.

Преимущество данной схемы подключения в том, что в любой момент (например, во время визита официального дилера) можно убрать провода из разъемов монтажного блока и на их место вставить штатный предохранитель.

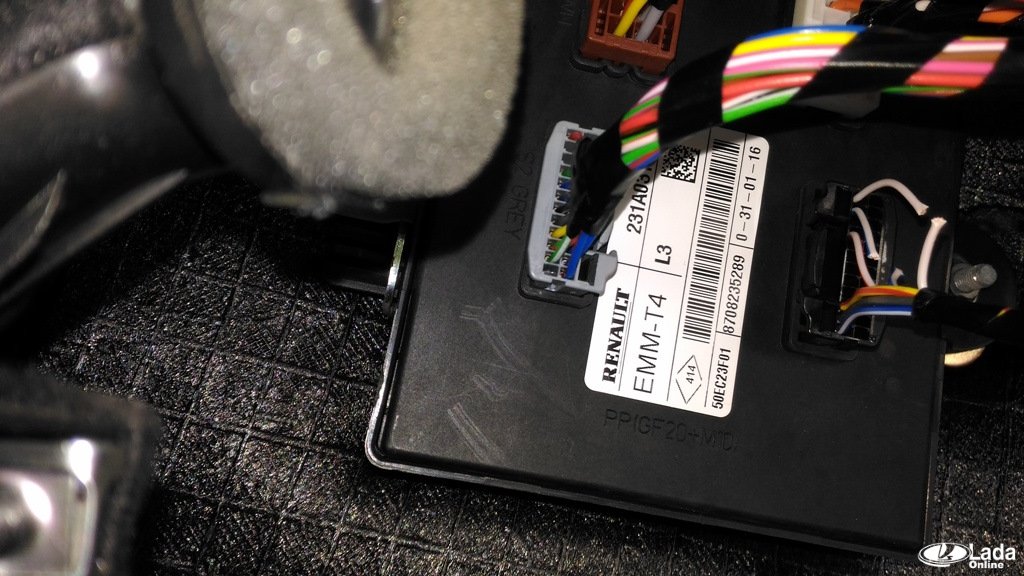

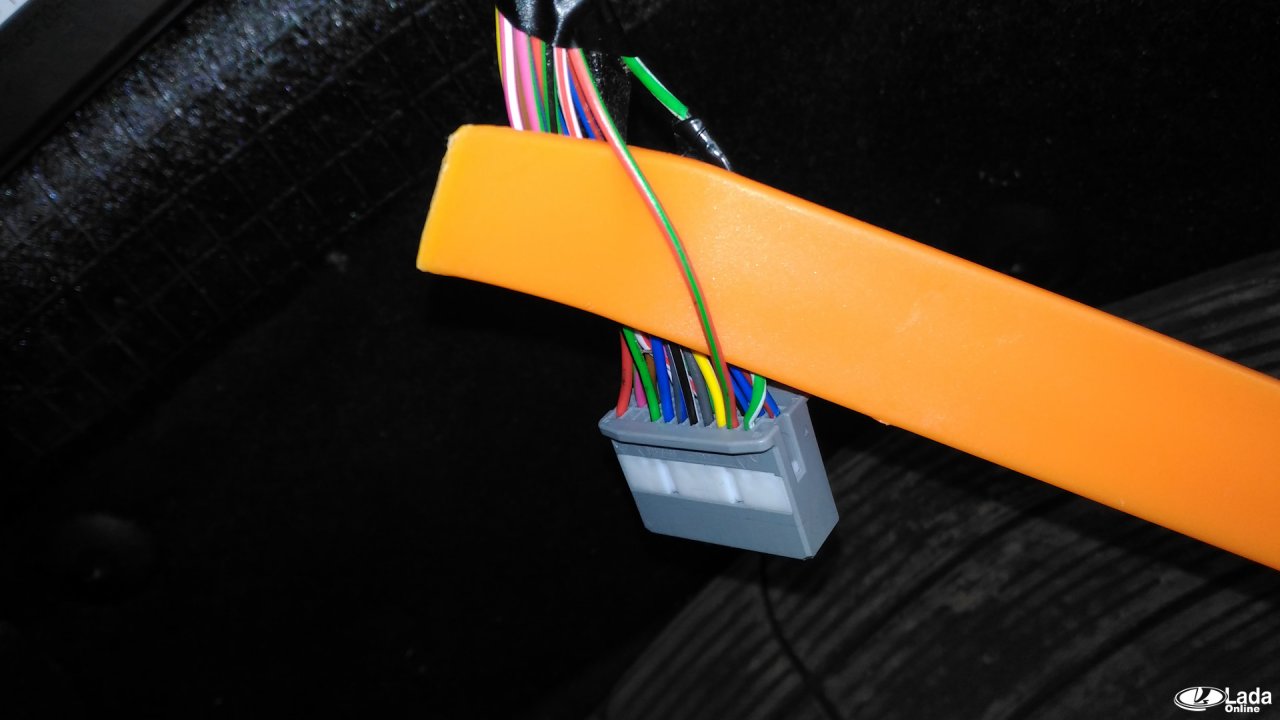

Доработка через блок управления электроникой

Было выявленно, что иногда после такого подключения блок кузовной электроники ухдит в защиту (перестают работать ДХО и т.д), поэтому пока схемы спрятаны:

Показать / Скрыть текст

Напомним, есть более простой способ отключить ДХО без вмешательства в проводку. Владельцы автомобилей без ДХО могут установить их самостоятельно.

Фото: бортовые журналы gim11 и Phantom70
