    Схема реле и предохранителей Лада Веста

    Решение любой проблемы, которая связана с электрооборудованием автомобиля, начинается с проверки предохранителей. Они вместе с реле располагаются в монтажных блоках (блок предохранителей и черный ящик) салона или моторного отсека.

    В списках указан полный набор предохранителей и реле, учитывающий все комплектации автомобиля. В более простых вариантах исполнения отдельные реле и предохранители из данного набора могут не использоваться.

    Монтажный блок Лада Веста в салоне автомобиля

    Находится монтажный блок в знакомом месте - возле левой ноги водителя. Чтобы получить доступ к реле и предохранителям следует:

    • поверните пластиковые ручки (3 штуки), удерживающие снизу крышку блока;
    • снять фиксатор в верхней правой части крышки;
    • потяните за низ крышки, рассоедините верхние держатели ее к панели приборов и снимите крышку блока.

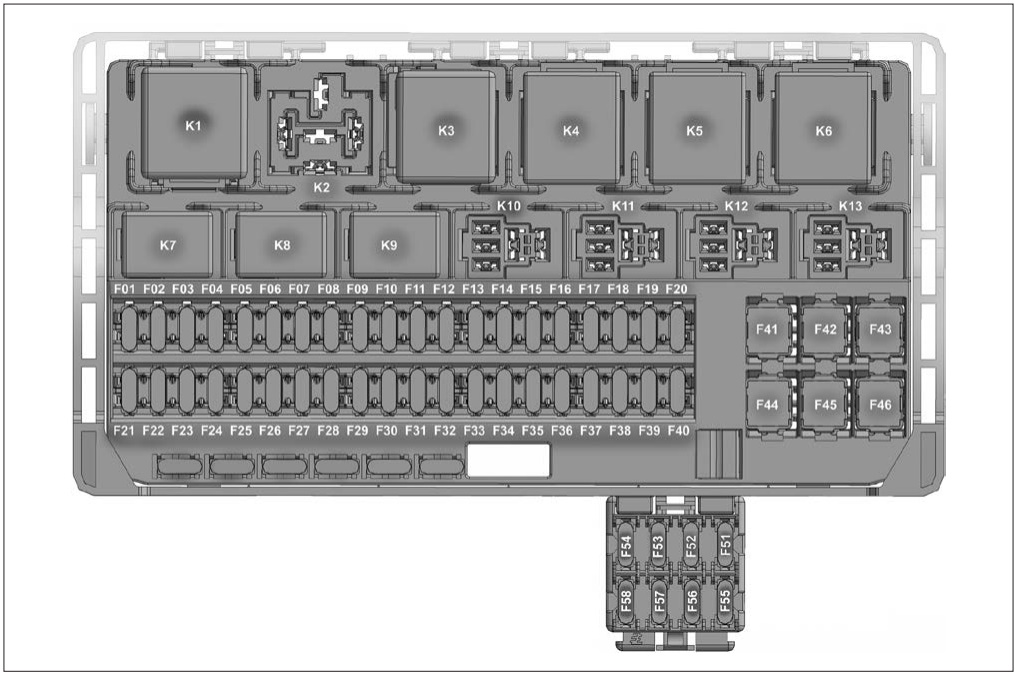

    монтажный блок предохранителей и реле лада веста

    Монтажный блок Лада Веста в салоне автомобиля

    монтажный блок Весты в салоне

    Схема предохранителей (Предохранитель, Номинал, Цепь, Назначение, Тип предохранителя)

    • F1 15А К15R Омыватель ветрового стекла mini
    • F2 30А*1/5А*2 K15R Переключатель подрулевый левый (не люкс/люкс) mini
    • F3 10А*1 Левая фара дальнего света (не люкс) mini
    • F4 30А*1/5А*2 K30S Переключатель подрулевый левый (не люкс/ люкс) mini
    • F5 15А K15R Подогрев сидений mini
    • F6 7,5А*1 K30S Правые габаритные огни mini
    • F7 10А*1 K30S Левые габаритные огни mini
    • F8 5А*1 К30S Задние противотуманные фары mini
    • F9 3А Указатель поворотов (поворотники) в правом зеркале mini
    • F10 5А K15S Селектор роботизированной коробки передач АМТ mini
    • F11 10А*1 Левая фара ближнего света (не люкс) mini
    • F12 15А K30S Контроллер BCM (указатели поворотов) mini
    • F13 10А K30S Контроллер BCM (собственное питание) mini
    • F14 10А K30S Выключение педали тормоза mini
    • F15 5А BTP Питание ДДиО (датчика дождя и освещенности), корректора света фар mini
    • F16 5А BTP Выключение педали тормоза mini
    • F17 5А BTP Освещение (плафон) вещевого ящика, багажника, порогов mini
    • F18 3А Указатель поворотов (поворотники) в левом зеркале mini
    • F19 10А*1 Правая фара ближнего света (не люкс) mini
    • F20 5А Обогрев наружных зеркал mini
    • F21 15А K15S БУ СНПБ mini
    • F22 5А K15S КП (комбинация приборов) mini
    • F23 5А K30S КП (комбинация приборов) mini
    • F24 5А ACC ЭРА ГЛОНАСС, радио mini
    • F25 5А ВТР Контроллер ESP9.1 mini
    • F26 15А K30S Питание модуля бензонасоса mini
    • F27 5А K15S Питание парктроника mini
    • F28 5А K15S Контроллер ЭУРУ (электроусилитель рулевого управления) mini
    • F29 10А*1/5А*2 K30S Питание светотехники прицепа mini
    • F30 5А K15S Контроллер ЭРА ГЛОНАСС mini
    • F31 5А K30S Контроллер ЭРА ГЛОНАСС mini
    • F32 10А K15S Питание шины K15M (моторного отсека) mini
    • F33 5А BTP Управление стеклоподъемниками mini
    • F34 5А ВТР Питание датчика угла поворота руля, блока кнопок рулевого колеса mini
    • F35 5А BTP Блок переключателей в двери водителя mini
    • F36 15А K30S Радио, диагностический разъем mini
    • F37 7,5А K30S Лампы «стоп» правая mini
    • F38 7,5А K30S Лампы «стоп» левая mini
    • F39 10А*1 К15R ДХО (дневные ходовые огни) не люкс mini
    • F40 10А*1 К15R Фара дальнего света правая (не люкс) mini
    • F41 20А ACC Розетка 12В (питание дополнительных устройств), прикуриватель JCase
    • F42 20А K30S Контроллер BCM (питание шины ВТР) JCase
    • F43 20А K30S Контроллер BCM (замки дверей) JCase
    • F44 30А K30S Электростеклоподъемники (ЭСП) JCase
    • F45 30А K30S Вентилятор отопителя салона (печки) JCase
    • F46 30А*1 K15R Питание стеклоочистителя (дворники) JCase
    • F47 25А*2 K30S Контроллер ЕММ (ПДС, ЛБС, ЛГО)
    • F48 30А*2 K30S Контроллер ЕММ (стеклоочистка )
    • F49 25А*2 K30S Контроллер ЕММ (ПТФ, ЗПТО, номерной знак)
    • F50 25А*1 K30S Контроллер ЕММ (ЛДС, ПБС, ПГО)

    В вариантном исполнении:

    Схема реле:

    № реле (сила тока, А) Наименование реле
    К1 (70А*1/50А*2), цепь К15R Питание светотехники и обогрева сидений (не люкс/ люкс)
    К2 (30А) Свободен
    К3 (30А) Обогрев заднего стекла
    К4 (30А) Стеклоподъемники передних стекол
    К5 (40А) Вентилятор отопителя салона
    К6 (30А) Стеклоподъемник задних стекол
    К7 (20А) Модуль бензонасоса
    К8 (20А) АСС (питание розетки 12В)

    *1 - для комплектаций Classic и Comfort

    *2 - для комплектаций Luxe

    В вариантном исполнении:

    Схема реле и предохранителей Лада Веста

    Блок предохранителей Лада Веста в моторном отсеке



    Блок предохранителей Лада Веста в моторном отсеке

    монтажный блок Весты в моторном отсеке

    Схема предохранителей:

    № предохранителя (сила тока, А) Цвет предохранителя Защищаемая электрическая цепь
    F60 (70 A) Розовый  Электроусилитель рулевого управления (ЭУР)
    F61 (30 A) Зеленый Обогреватель заднего стекла
    F62 (40 A) Оранжевый Контроллер системы курсовой устойчивости (ESP)
    F63 (15 A) Синий Кондиционер
    F64 (5 А) Светло-коричневый Не используется
    F65 (25 A) Белый Контроллер системы курсовой устойчивости (ESP)
    F66 (5 A) Светло-коричневый Роботизированная коробка передач (АМТ)
    F67 (-) - Не используется
    F68 (70 A) Розовый Роботизированная коробка передач (АМТ)
    F69 (15 A)   Синий Кондиционер
    F70 (60 A) Синий Цепи питания предохранителей F4, 6, 7, 8, 12, 13, 14, 23, 26, 29, 31, 36, 37, 38, 42, 43, 44, 45, 47, 48, 49, 50 монтажного блока в салоне
    F71 (60 A) Синий Генератор
    F72 (60 A) Синий
    F73 (10 A) Красный Звуковой сигнал
    F74 (5 A)  Светло-коричневый Выключатель света заднего хода
    F75 (60 A) Синий Обогрев ветрового стекла
    F76 (10 A) Красный Противоугонная сигнализация
    F77 (-) - Не используется
    F78 (7,5 A)   Коричневый Клапана продувки адсорбера, датчики системы управления двигателем (датчиков кислорода, клапана ГРМ)
    F79 (40 A) Оранжевый Электровентилятор охлаждения двигателя
    F80 (5 A) Светло-коричневый Обогрев ветрового стекла
    F81 (-) Синий Не используется
    F82 (-) Синий Не используется

    В вариантном исполнении:

    Схема реле:

    № реле (cила тока, А) Наименование реле
    К21 (30А) Реле обогрева ветрового стекла 1
    К22 (30А) Реле обогрева ветрового стекла 2
    К23 (30А) Реле стартера
    К24 (20А) Реле звукового сигнала
    К25 (20А) Реле тревожного звукового сигнала
    К26 (-) Не используется
    К27 (20А) Главное реле ЭСУД
    К28 (20А) Реле муфты компрессора кондиционера

    В вариантном исполнении:

    Дополнение от владельцев автомобиля

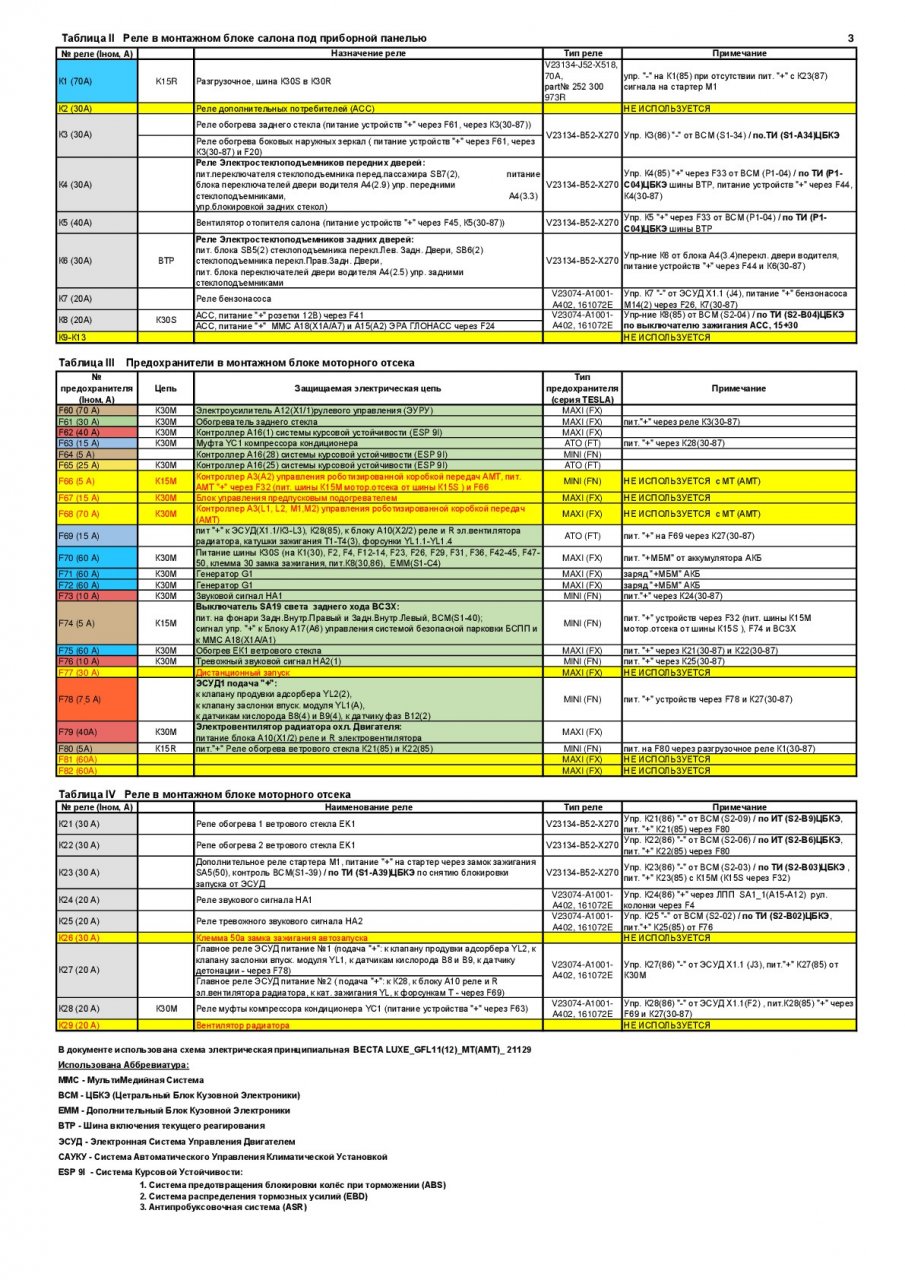

    Дополнительная информация о предохранителях и реле представлена unnown:

    Перед заменой предохранителя следует сначала определить причину его перегорания. Завод-изготовитель не допускает применение предохранителей, отличающихся по номиналу силы тока от рекомендуемых в таблицах ниже. Это может привести к неисправностям в работе электрооборудования Весты, коротким замыканиям и даже возгоранию автомобиля!

    Внимание! Схема реле и предохранителей может отличаться в зависимости от комплектации и даты выпуска автомобиля. Актуальные схемы монтажного блока представлены в руководстве по эксплуатации на дату выпуска автомобиля (скачать руководство).
