Как сделать подсветку ниши центральной консоли на Лада Веста

28 ноября 2017 Лада.Онлайн 44 158 12

У Lada Vesta под блоком управления отопителем и кондиционером располагается ниша с розеткой 12 В. Пользоваться ей в темное время суток не совсем удобно из-за отсутствия освещения. На некоторых комплектациях автомобиля эта зона подсвечивается. А вы знаете, как установить такую LED подсветку интерьера самостоятельно?

Потребуется: пластиковый уголок, светодиод, двухсторонний скотч и провода. Либо купить готовый комплект для подсветки нишы тоннеля Весты.

Порядок действий:

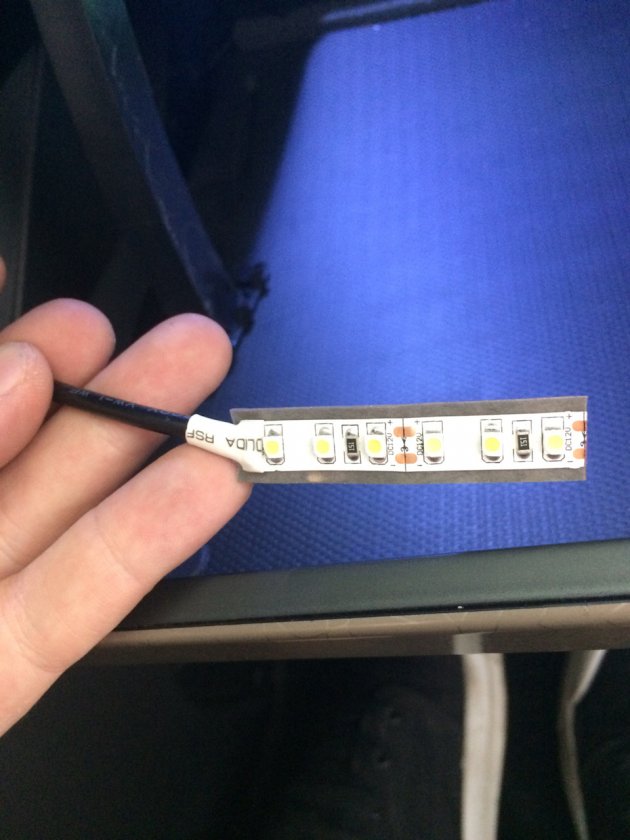

Приклеить к уголку светодиод, используя двухсторонний скотч.

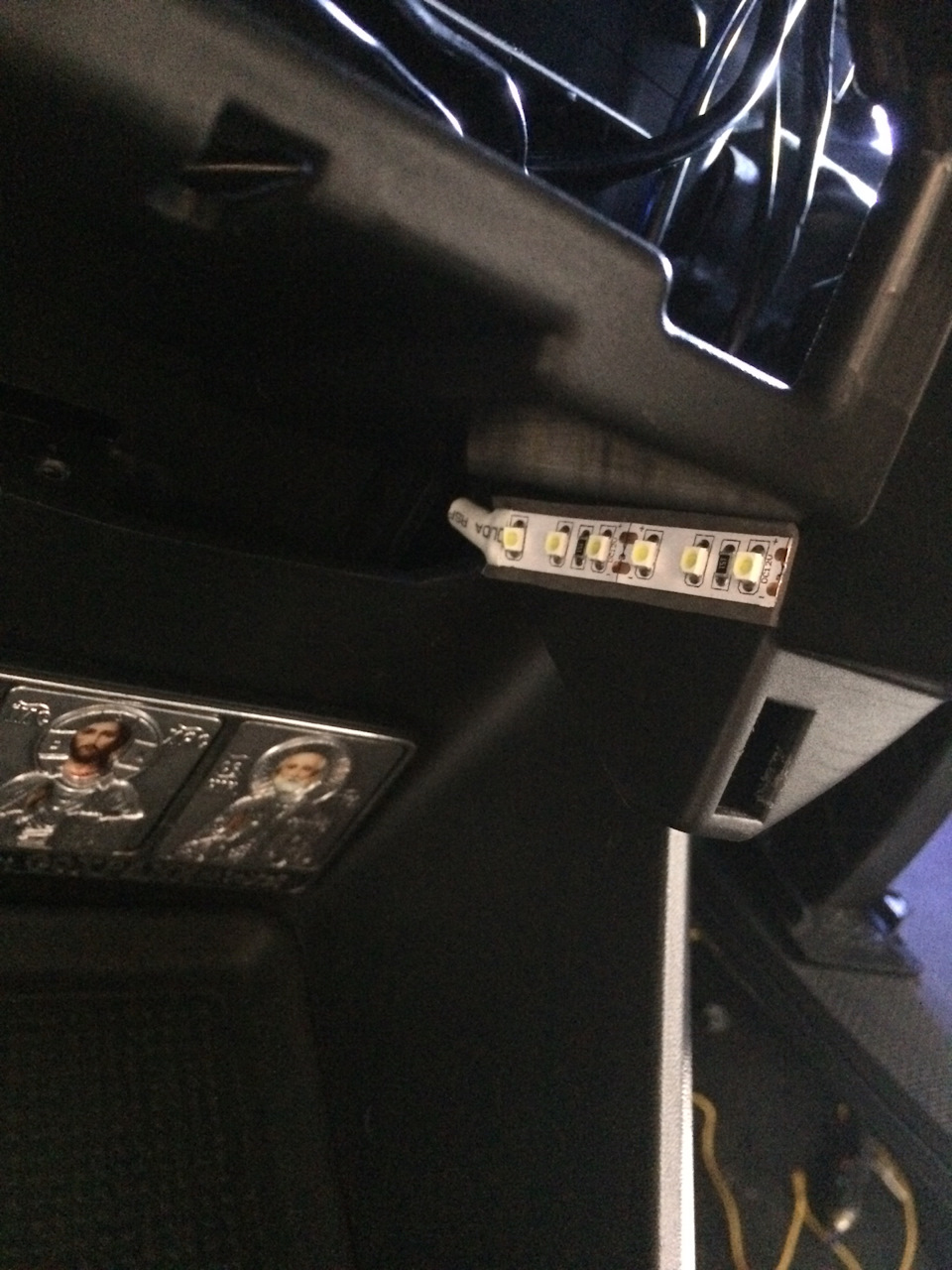

Приклеить уголок на скотч внутри центральной панели так, чтобы светодиод был направлен в сторону прикуривателя.
Снять боковую накладку центрального тоннеля со стороны водителя (вывернуть один винт крепления).
Подключить светодиод к разъему прикуривателя.

Распиновка разъема прикуривателя:

черный - масса;
красный - +12В после включения зажигания;
синий - +12В после включения габаритов.

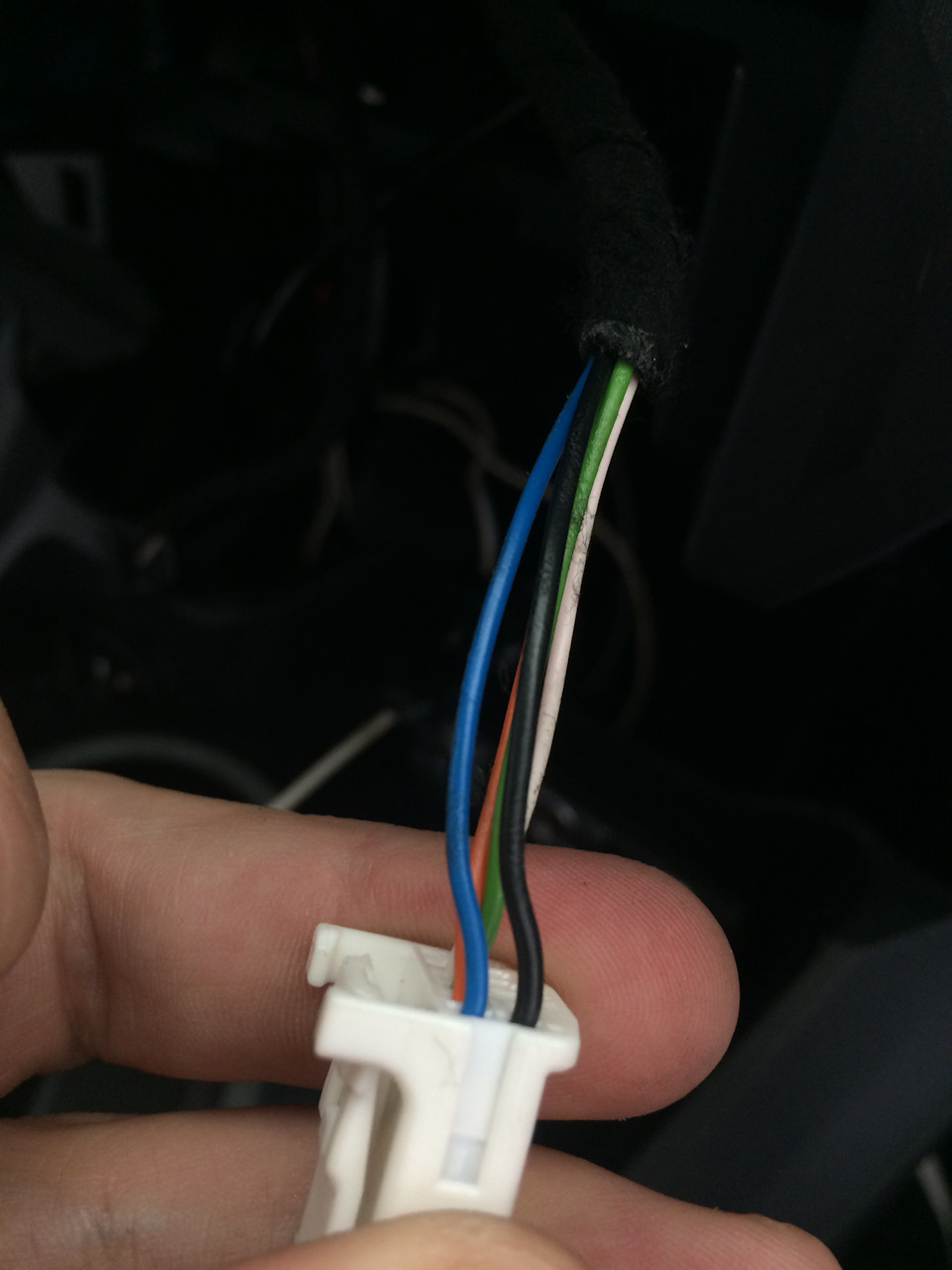

Распиновка разъема прикуривателя на Лада Веста

В зависимости от комплектации цвета проводов могут меняться. Перед подключением проверьте контакты мультиметром.

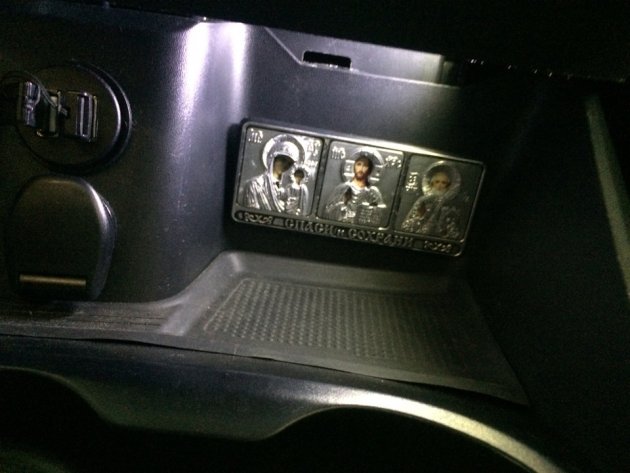

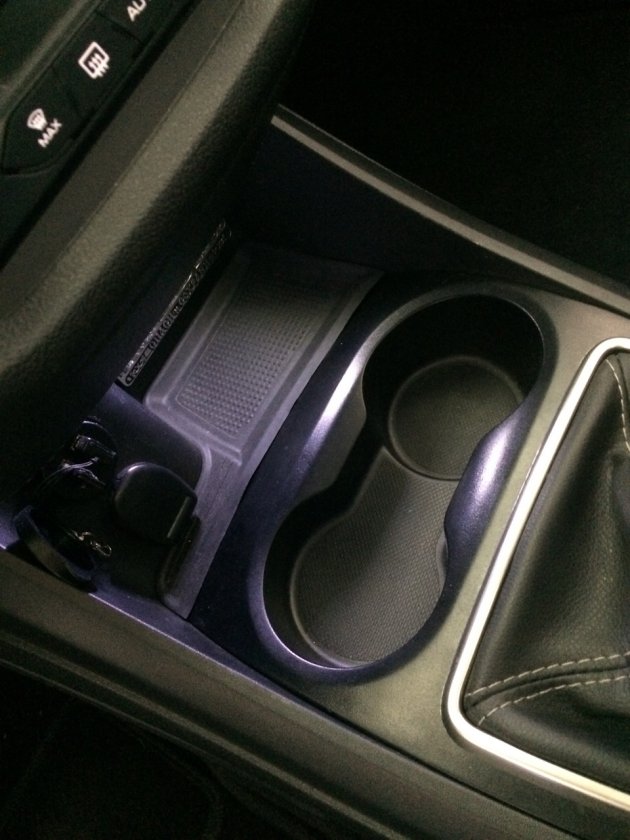

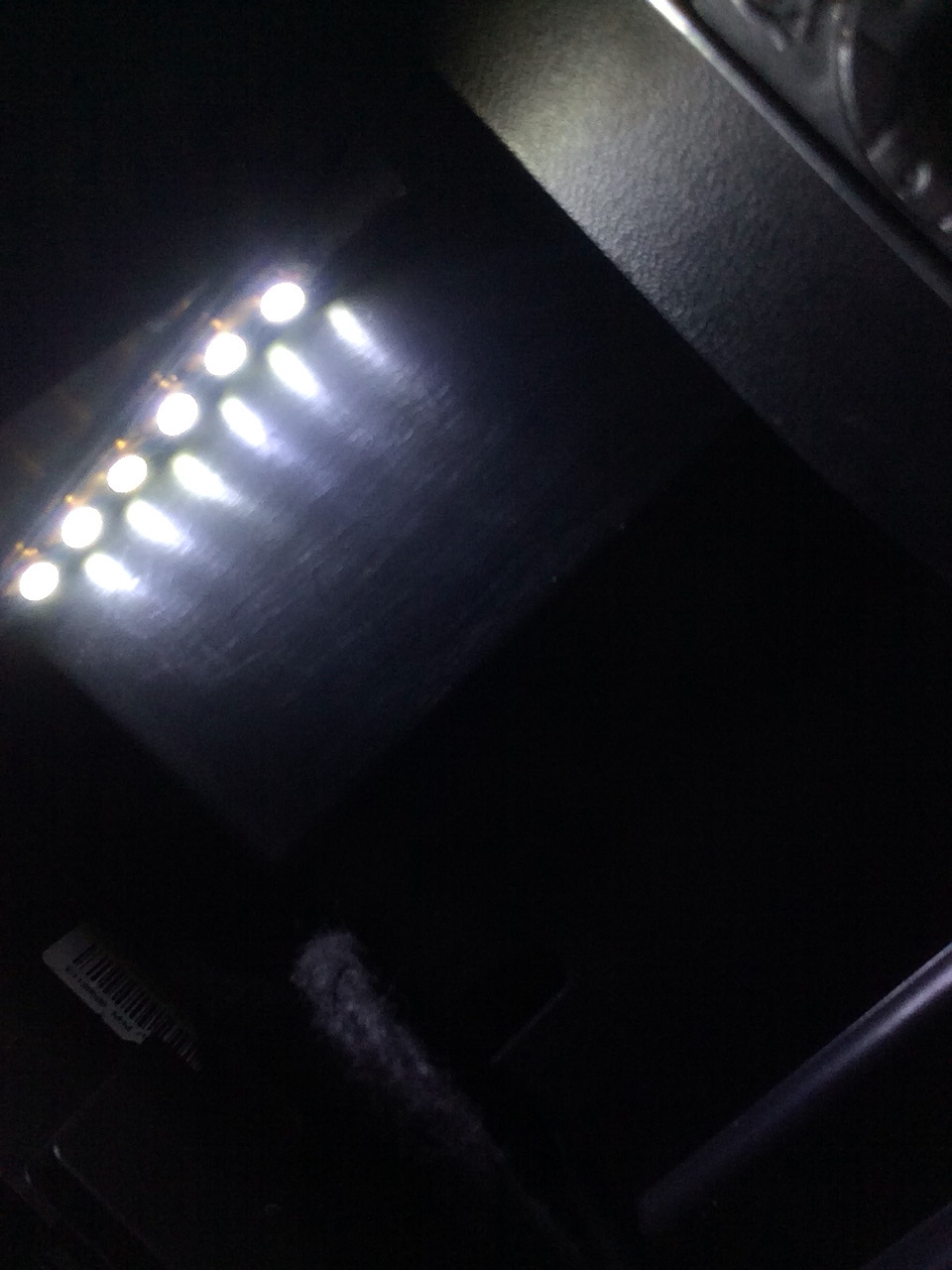

Теперь подсвечивается сама ниша, а также розетка 12В с USB-входом:

А как вы относитесь к подобной доработке автомобиля? Напомним, ранее мы рассказывали, как на Весте сделать подсветку пола и установить дополнительный потолочный светильник.

Фото: бортовой журнал Mozgach

Ключевые слова: подсветка салона лада веста | тоннель лада веста | торпедо лада веста

Поделиться в социальных сетях:

👍

kego
27 июня 2021 10:27

Предлагаю свой вариант, не нужно резать провода, при этом установка скрытая, свет получается чисто белый, а яркость сочетается с общей подсветкой.

Взял нерабочий USB светильник гибкий для ноутбука, такое на Алиэкспресс рублей за 90. Вскрыл ножом, достал плату со светодиодами, проверил, сама плата рабочая. К выводам припаял 2 проводка из витой пары, на место пайки капнул горячего клея для надёжности. С обратной стороны по размерам платки приклеил двухсторонний скотч на вспененной основе, в автомагазине продают, зелёный такой. Светильник комфортно работал от 5В, а в машине 12, а то и 14В. Но использовать ограничитель тока слишком жирно, поэтому в разрез плюсового провода впаял обычный резистор. Подбирал на глаз, так чтобы свет был достаточно тусклым. Не помню номинал резистора, точно килоомы, где-то от 10-100. ВАЖНО! Неправильно подобранный резистор может сильно греться и привести к пожару(!) нужно проверять до монтажа (!)
Резистор припаял, затянул его термоусадкой.

В машине:
Открутил боковину, далее 3 защёлки, которые можно сломать случайно, лучше посмотреть видео, как снимать. Вытащил колодку прикуривателя, чёрный провод минус, синий- плюс при включении габаритов. Просунул плату и приклеил ее прямо над выходом aux usb там место почти по размеру платы. С обратной стороны колодки прикуривателя вкрутил 2 тонких винтика (в vhs кассетах такие) вкрутил руками и не до конца - они крепко встают туда. Взял свою витую пару, обрезал лишнее, зажигалкой убрал см 10 изоляции. Обмотал винтики этой проволкой, натянул термоусадку, Все.

Получилось очень классно. Как-будто так и было с завода. Свет чисто белый, днём подсветки не видно вообще, а ночью мягко подсвечивается ниша и зона подстаканников. Телефон плохо снимает в сумерках, не показать. Если в нишу что-то положить, предмет подсвечивается. Тоже самое, когда провод зарядки подносишь, свет отражается и все видно. Бонусом, при желании, винтики из колодки выкручиваются, плата отлепляется, никаких следов

0
1. kego
  29 июня 2021 10:51

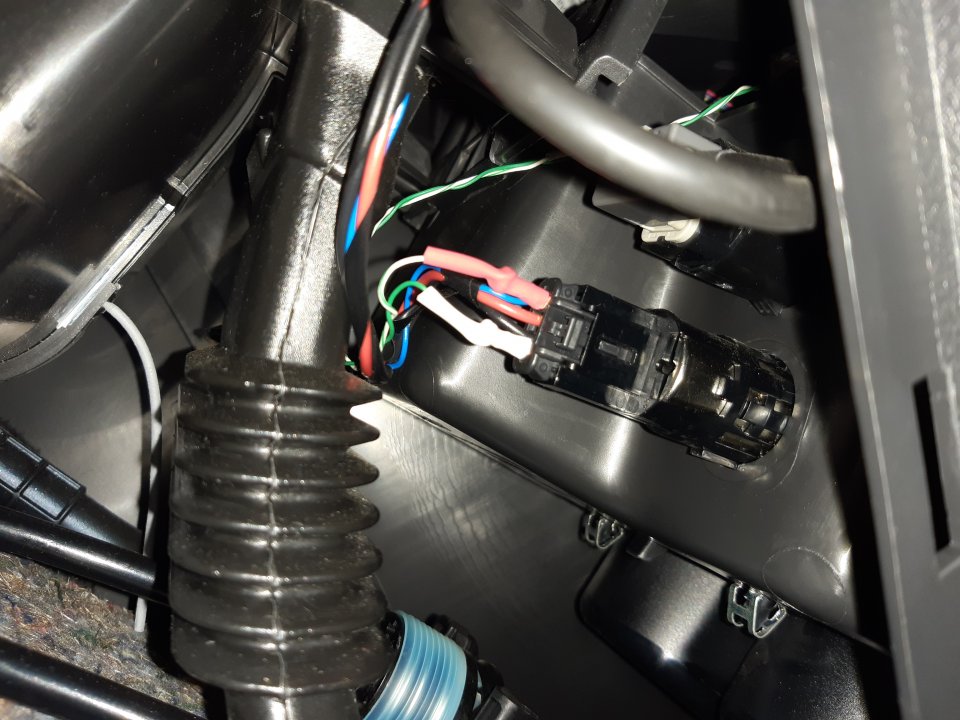

  Вот так это выглядит

  0
Menzelinskiy
5 февраля 2019 23:08

Здравствуйте, нужно ли ставить дополнительно стабилизатор для светодиода? Или там ровно 12в идёт?

0
1. Лада.Онлайн
  6 февраля 2019 07:24

  желательно, можно светодиодный модуль купить с уже встроенным стабилизатором
Лада.Онлайн
11 августа 2018 12:07

Еще один пример подсветки ниши:

https://www.drive2.ru/l/509067287664264192/
Renavod
9 июля 2018 22:17

Св кросс люкс мультимедия. Апрель 2018 выпуск, без кнопки обогрева лобового и одноуровневый подогрев сидений. Вчера решил сделать подсветку ниши на консоли .Всё приготовил, разобрал пластик, и что я вижу.. в глубине валяется эта самая интеръерная подсветка. Маленькая платка с одним светодиодом и с двухсторонним скотчем для крепежа. Так же на разъёме блока кнопок имеются 3 незадействованных провода. 100% для обогрева лобового. Остаётся заменить блок кнопок и проверить.

0
Лада.Онлайн
13 февраля 2018 07:33

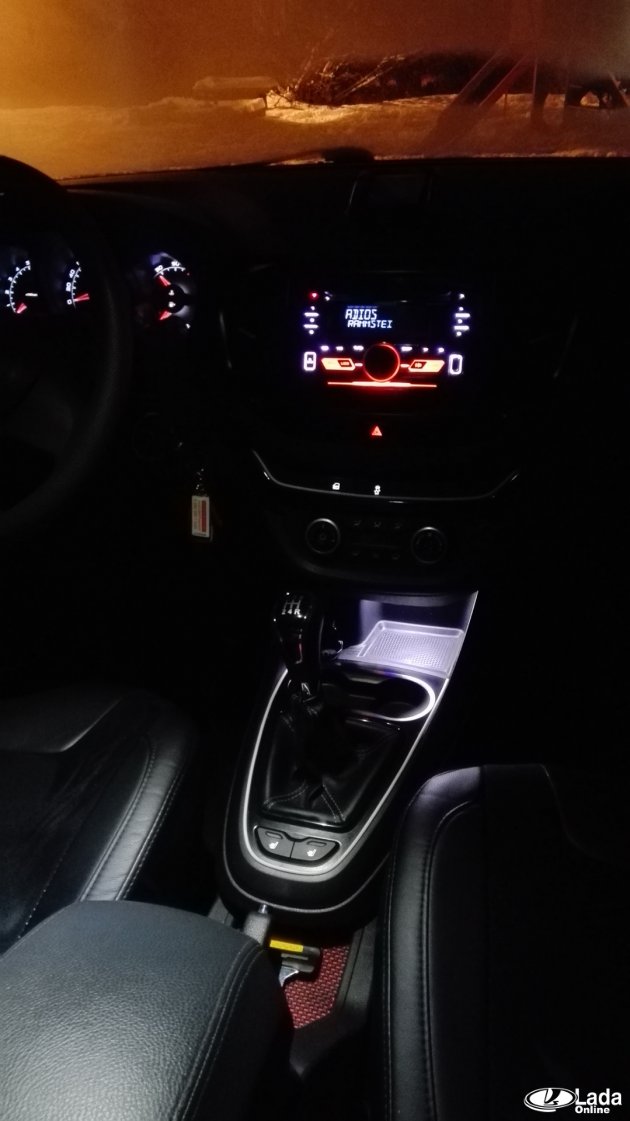

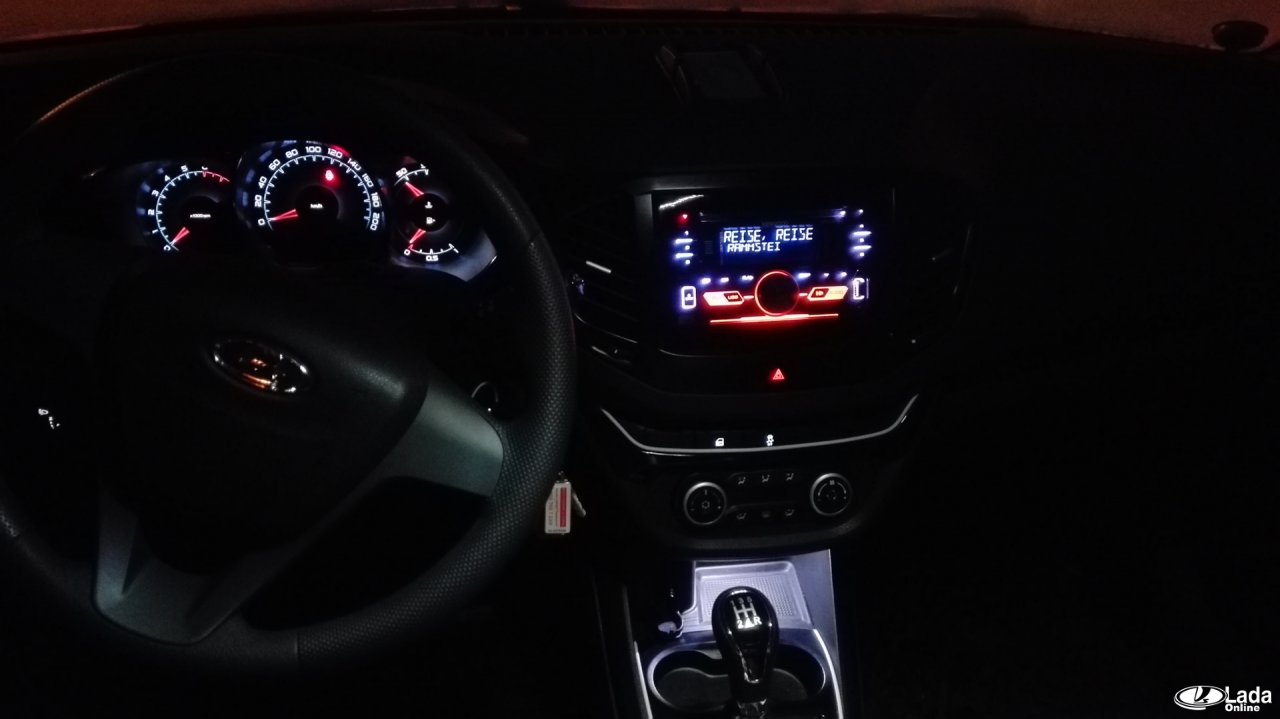

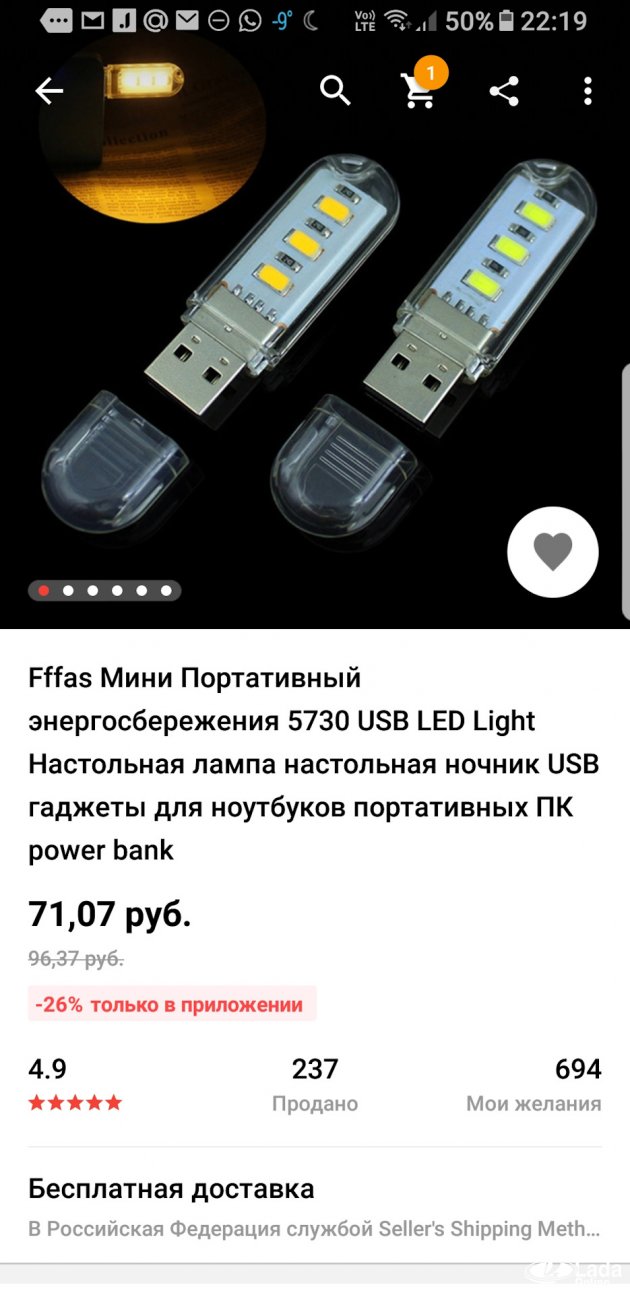

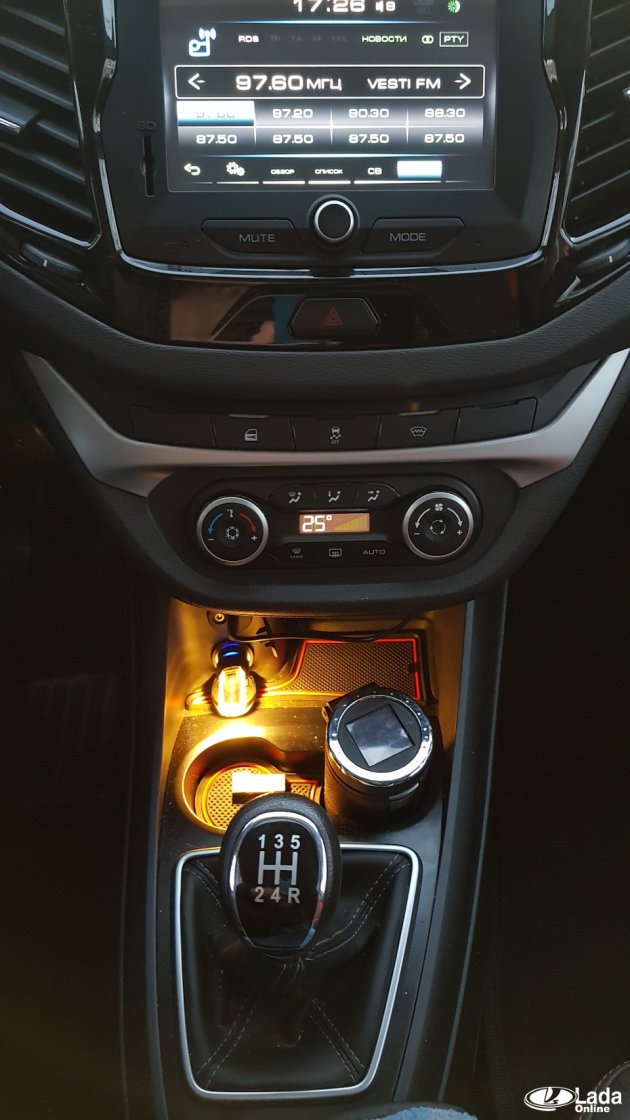

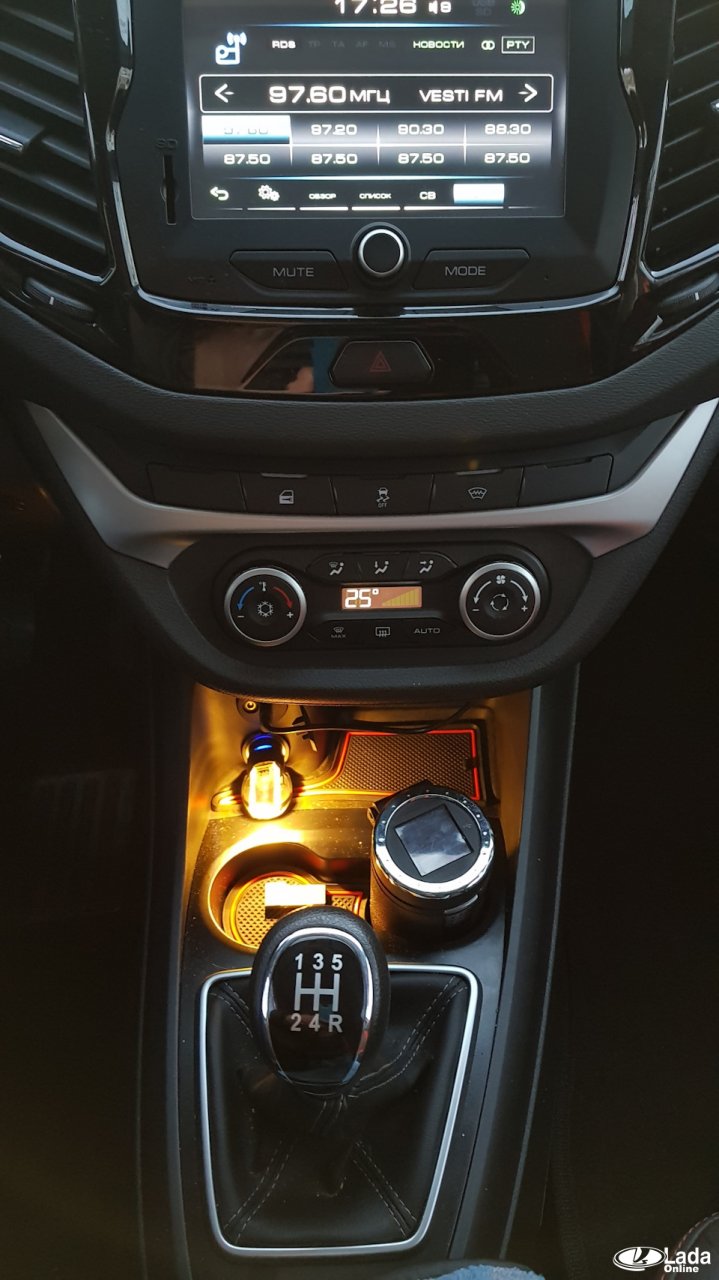

Без доработок, просто вставляем LED фонарик в USB:

https://www.drive2.ru/l/494923719840366869/
Лада.Онлайн
9 февраля 2018 07:16

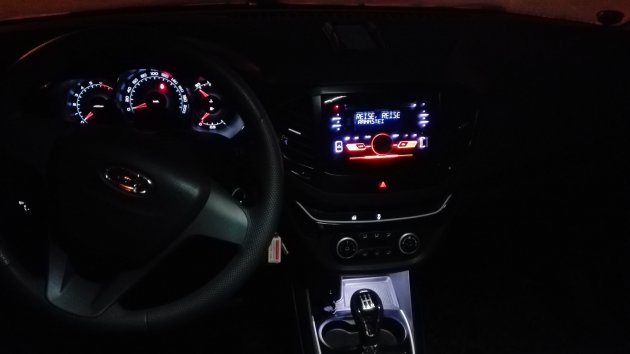

Еще один пример такой доработки:

https://www.drive2.ru/l/494608709759008990/
kolos2
4 декабря 2017 02:20

интересный вариант

+1
Лада.Онлайн
29 ноября 2017 09:09

senatora,
изменил текст.
senatora
29 ноября 2017 08:47

Не правильно писать «На люкс комплектациях». Надо писать «на Lada Vesta (на Exclusive, SW Luxe Prestige и SW Cross Luxe Prestige)». Так как у меня Люкс, а подсветки нет.

+2
Ivan62region
28 ноября 2017 15:44

Прикольно надо себе такой в хрей запилить))))

+2
