Как подключить мультируль на Lada Vesta NG

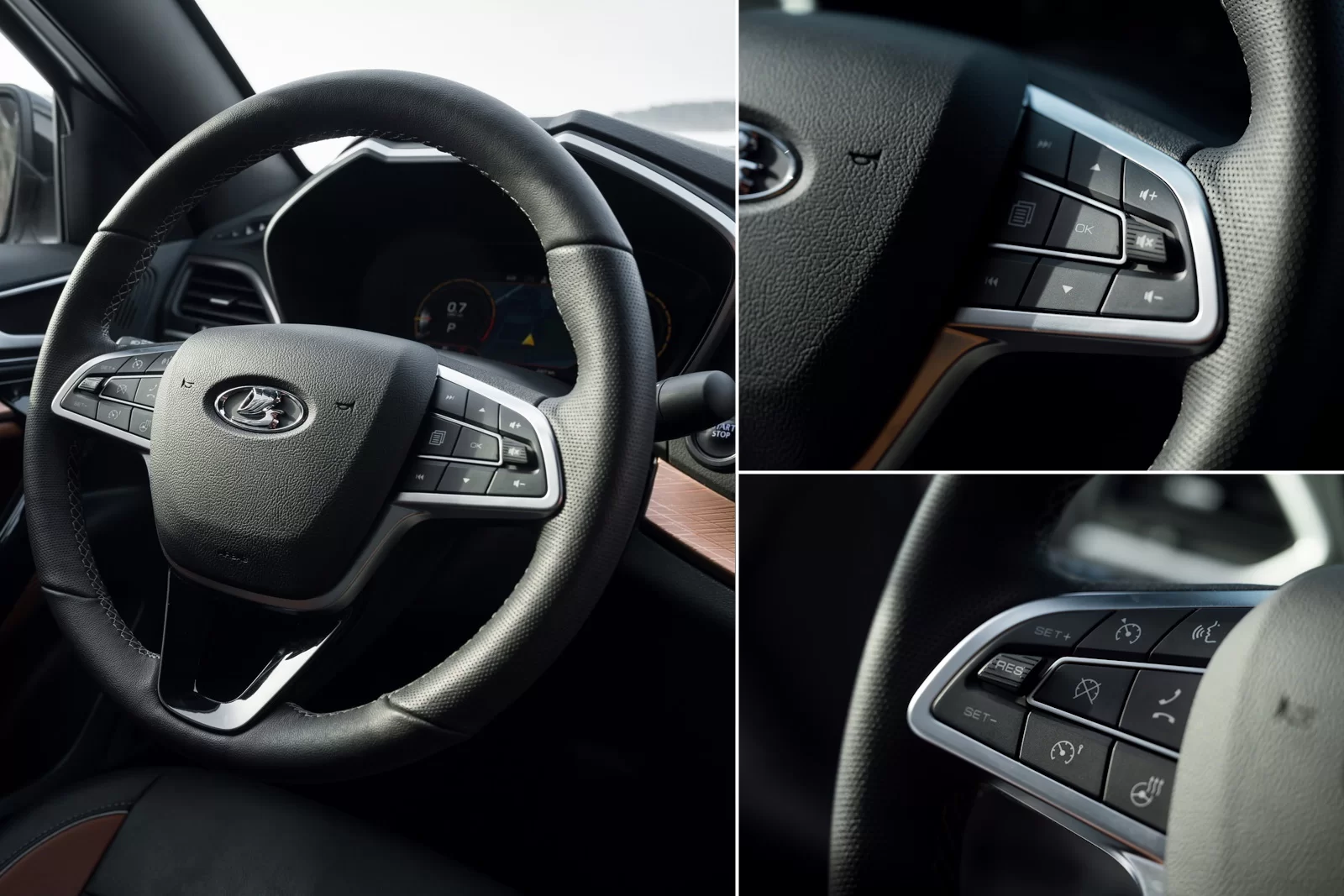

Мультифункциональное рулевое колесо устанавливается не на всех комплектациях Lada Vesta NG (новое поколение). Однако дооснастить этой опцией комфорта автомобиль базовой версии можно. Рассказываем как доработать конструкцию самостоятельно.

Потребуется: мультируль (артикул 8450040012 / 8450045908).

Порядок действий:

1. Снять штатное рулевое колесо (инструкция).

2. Установить новое рулевое колесо в обратном порядке.

3. Выполнить подключение по схеме.

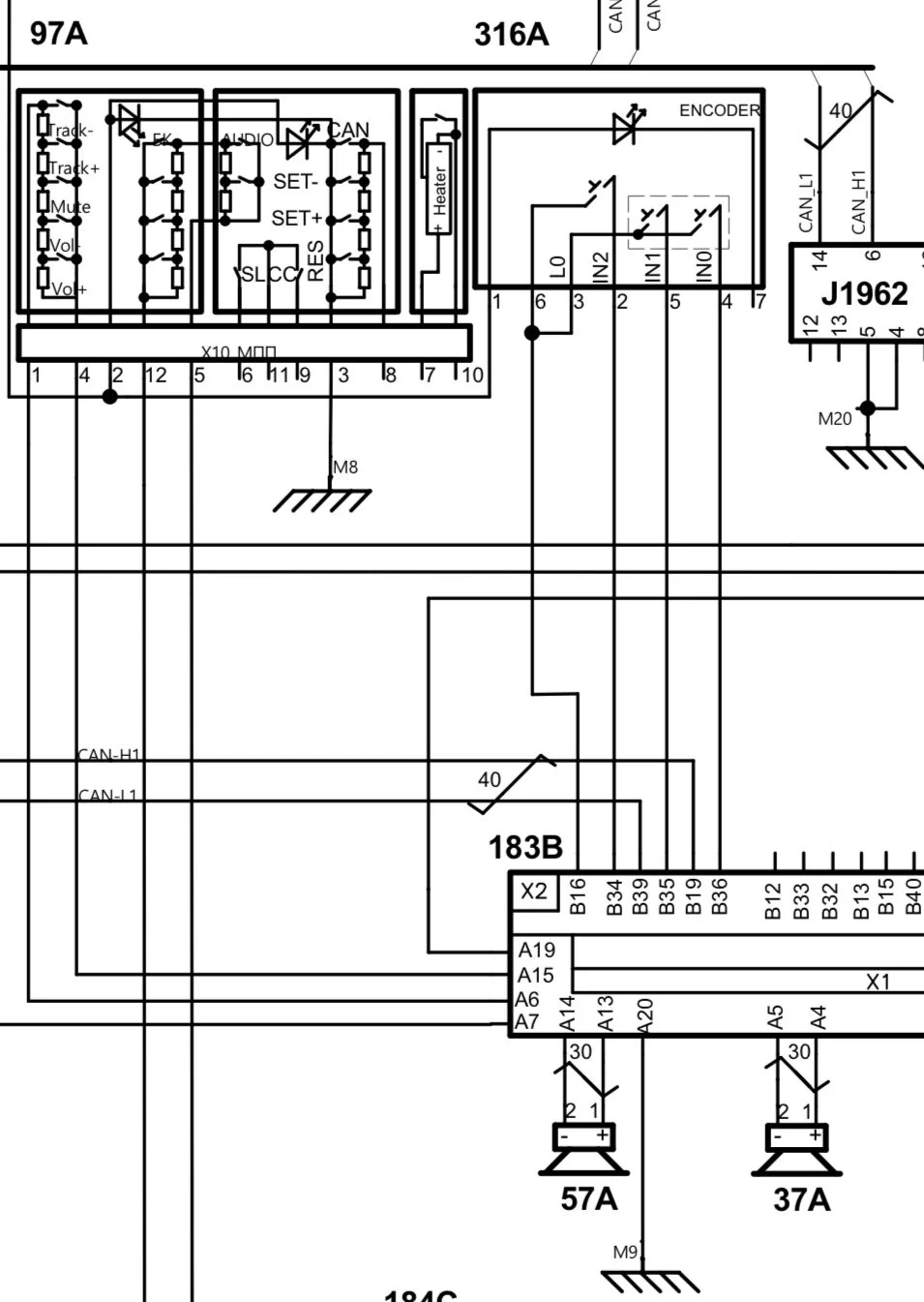

Схема подключения (разъем улитки, 12-контактный черный):

1 - Кнопки мультимедийной системы (ММС) - общий (два провода идут напрямую в ММС и приборку)
4 - Кнопки мультимедийной системы (ММС) - сигнал нажатия кнопок
2 - Подсветка кнопок - плюс габаритов
3 - Подсветка кнопок - масса
12 - Кнопки бортового компьютера - общий (два провода идут напрямую в ММС и приборку)
5 - Кнопки бортового компьютера - сигнал нажатия кнопок
11 - Кнопки круиз-контроля - плюс питания кнопок включения круиза и ограничителя скорости (АСС)
6 - Кнопки круиз-контроля - сигнал нажатия кнопки включения ограничителя скорости
9 - Кнопки круиз-контроля - сигнал нажатия кнопки включения круиз-контроля
8 - Кнопки круиз-контроля - сигнал нажатия кнопок управления круиза и ограничителя скорости
7 - Обогрев руля - плюс (АСС)
10 - Обогрев руля - масса
