Как установить ММС EnjoY Pro Vision на Lada Vesta NG

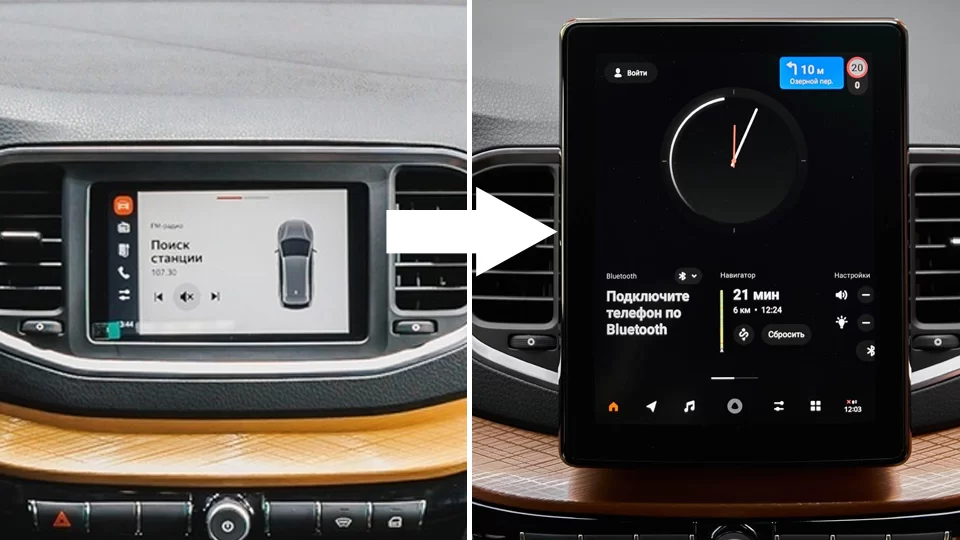

В зависимости от версии исполнения автомобиля Lada Vesta NG (новое поколение) с завода может быть установлено несколько разновидностей мультимедийных систем (ММС). А вы знали, что в простую комплектацию можно самому установить ММС от версии Techno с вертикальным экраном размером 10,4 дюйма (Lada EnjoY Pro Vision)?

Владелец Весты (vladimirivanov) поделился инструкцией.

Потребуется:

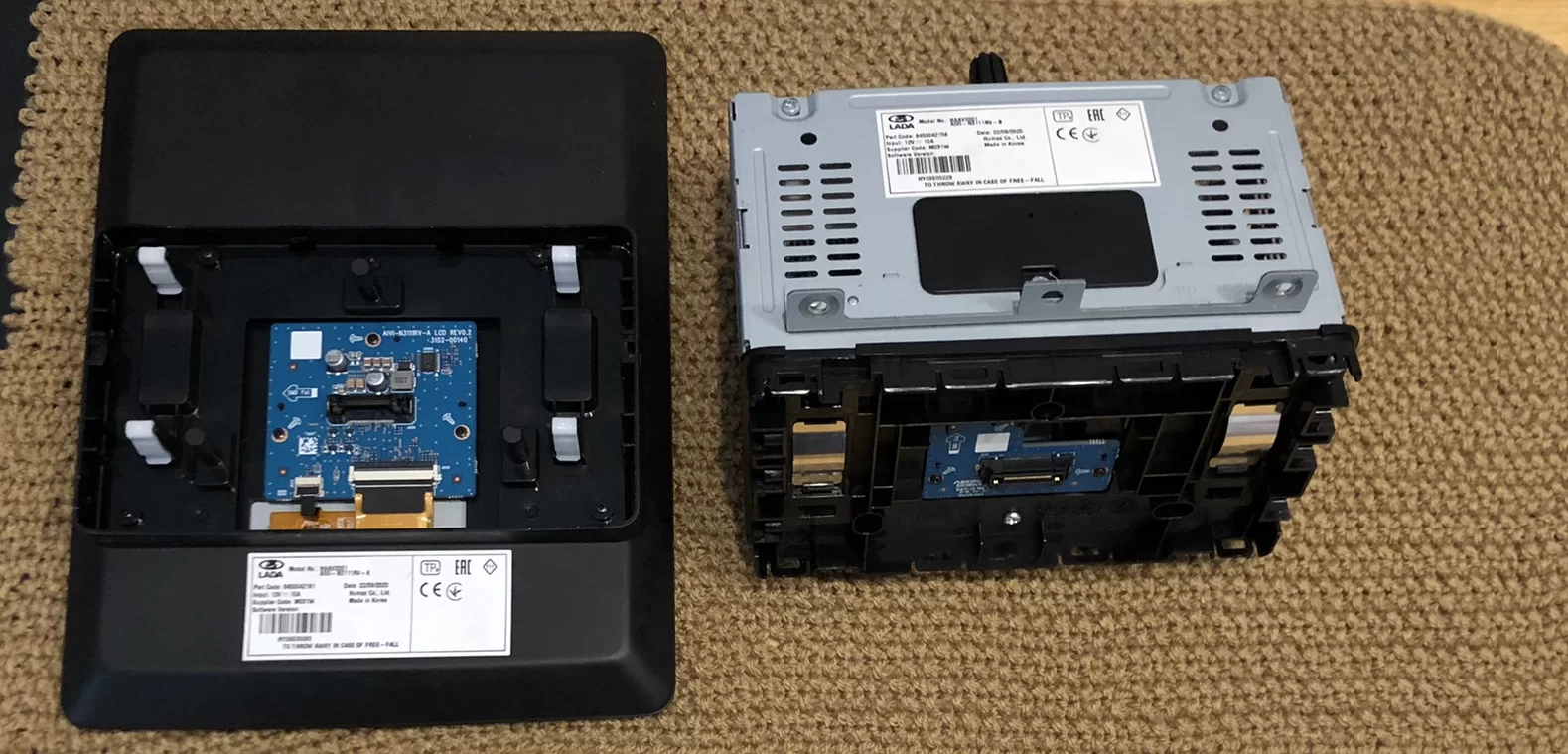

1. Мультимедиа. Состоит из 2-х частей. 2-din блок — 8450042156 и монитор — 8450042161,

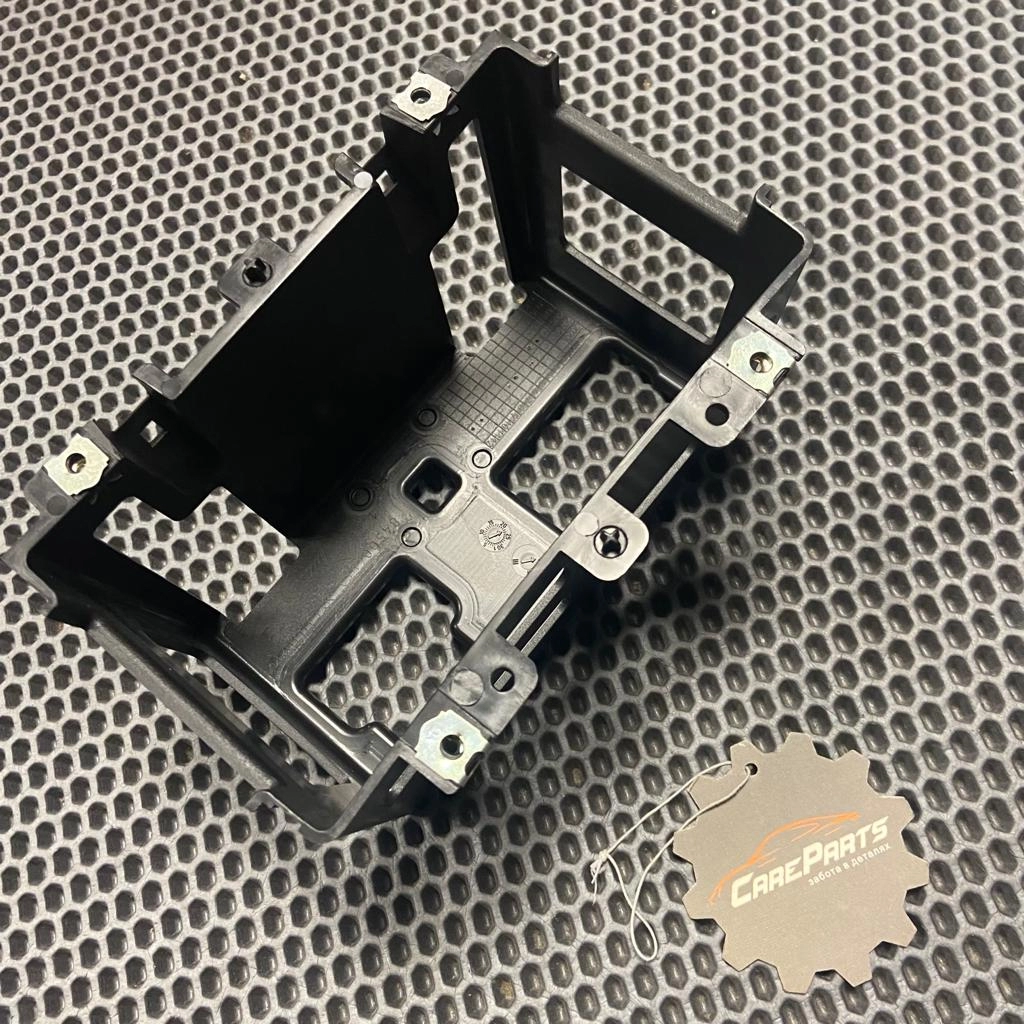

2. Кронштейн — 8450041650,
3. Рамка мультимедиа и воздуховодов — 8450041512,

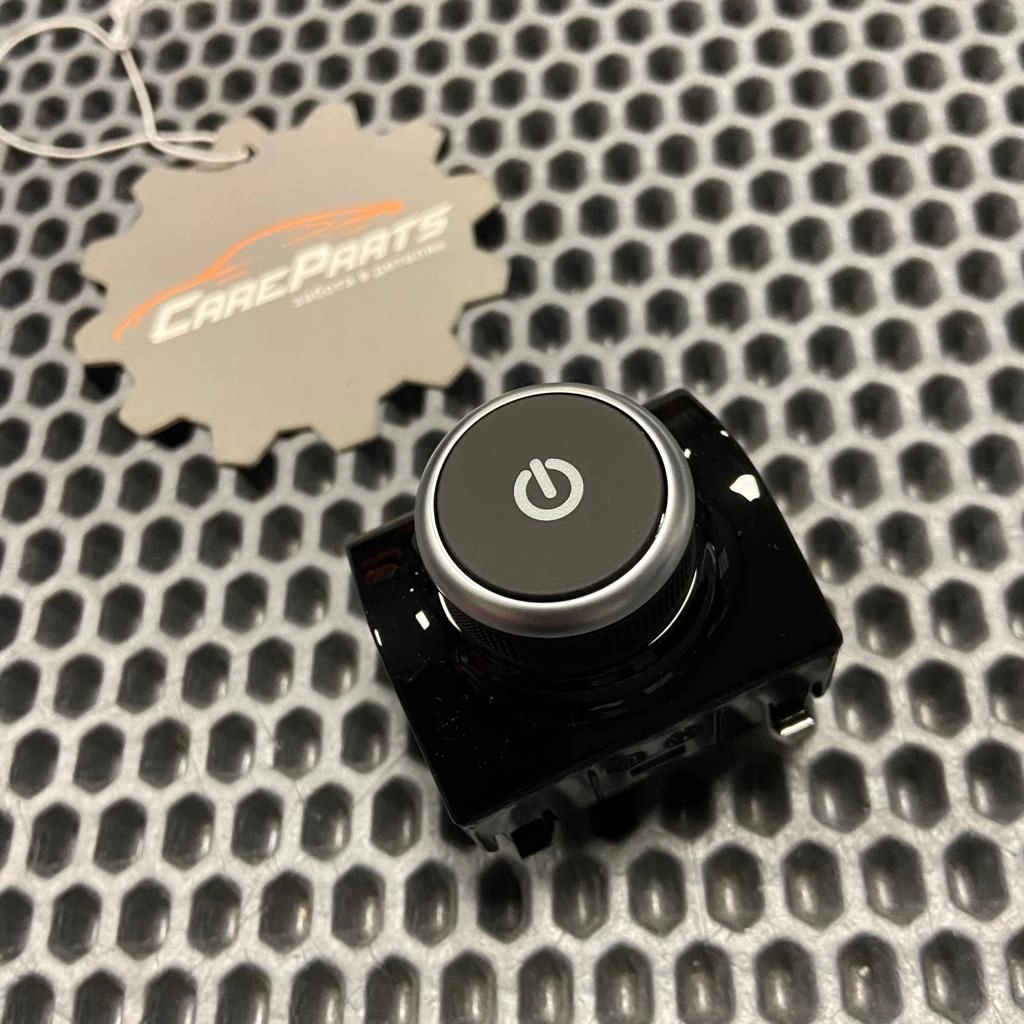

4. Энкодер — 8450041341,

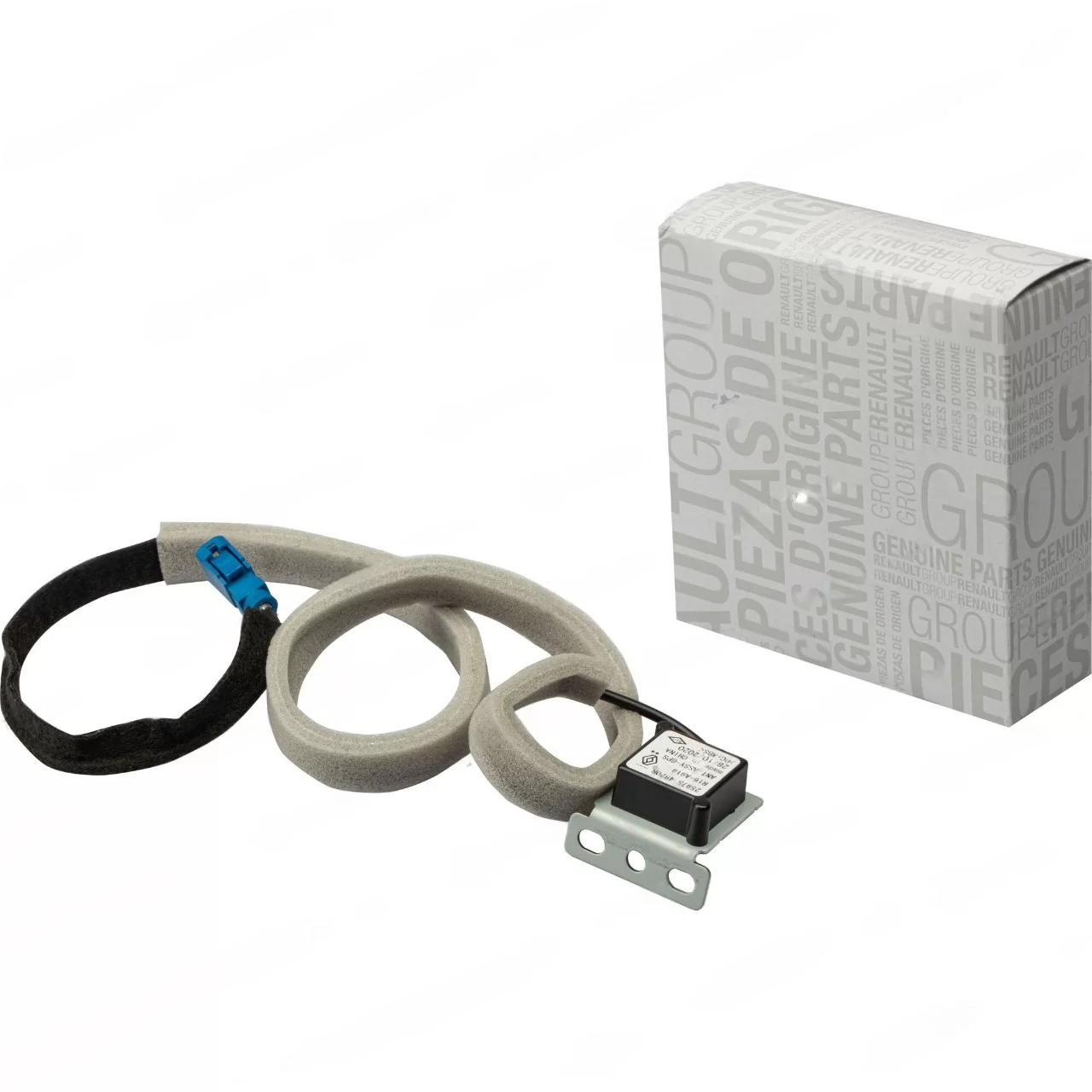

5. GPS антенна — 259754820R,

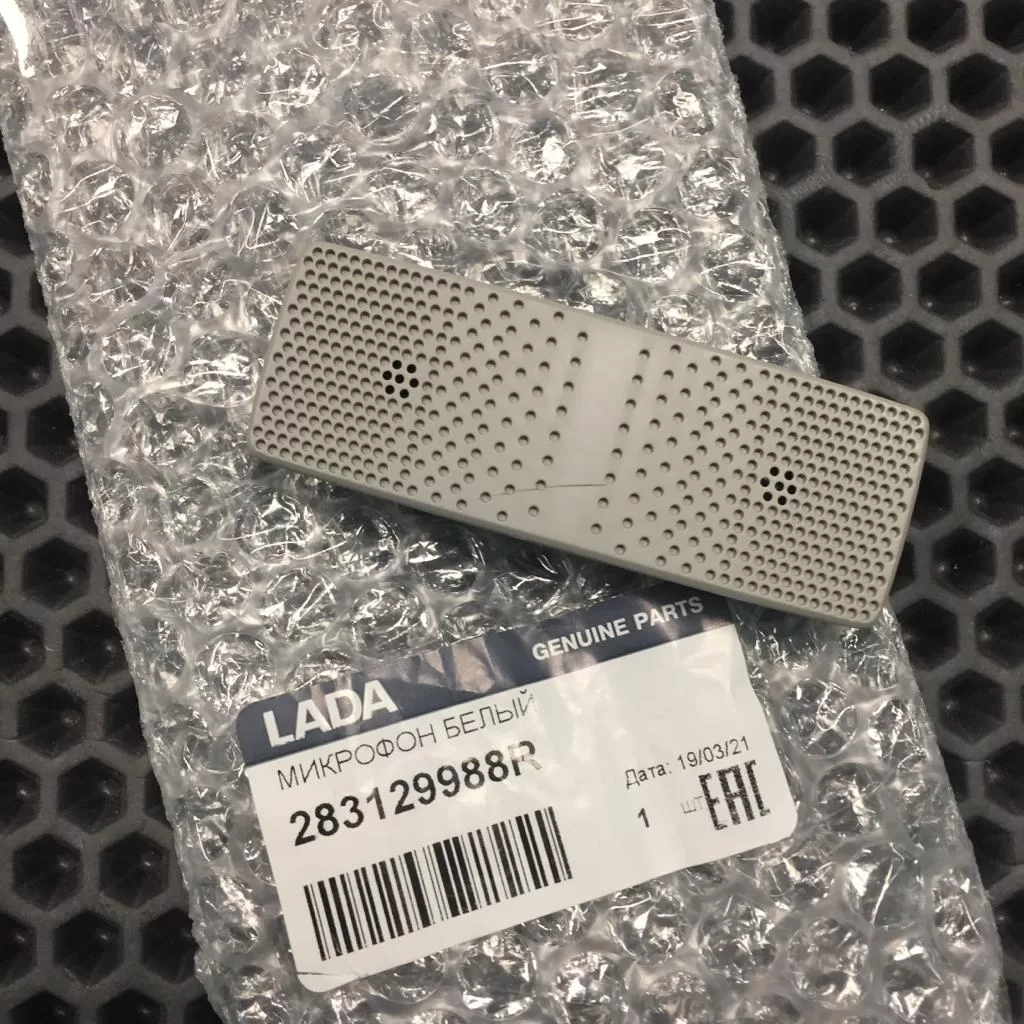

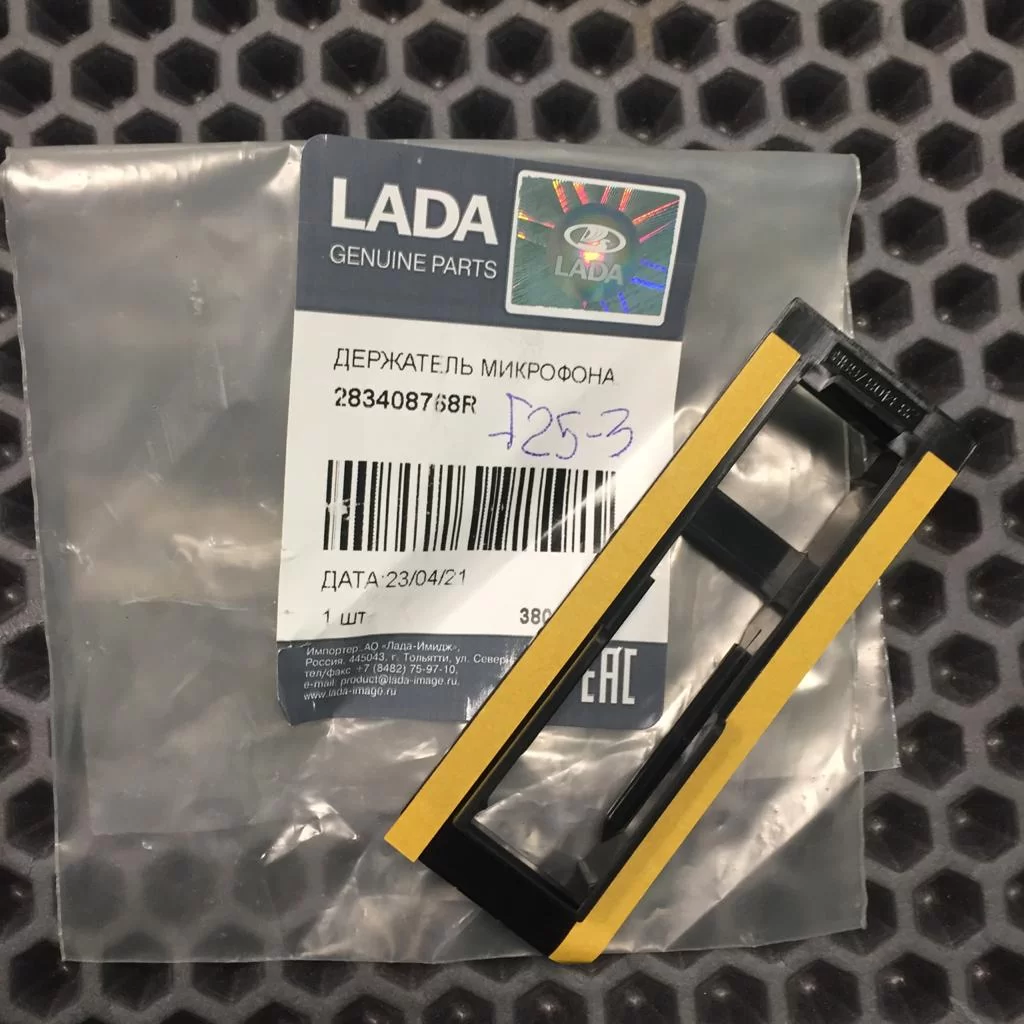

6. Микрофон — 283129988R и держатель микрофона — 283408768R

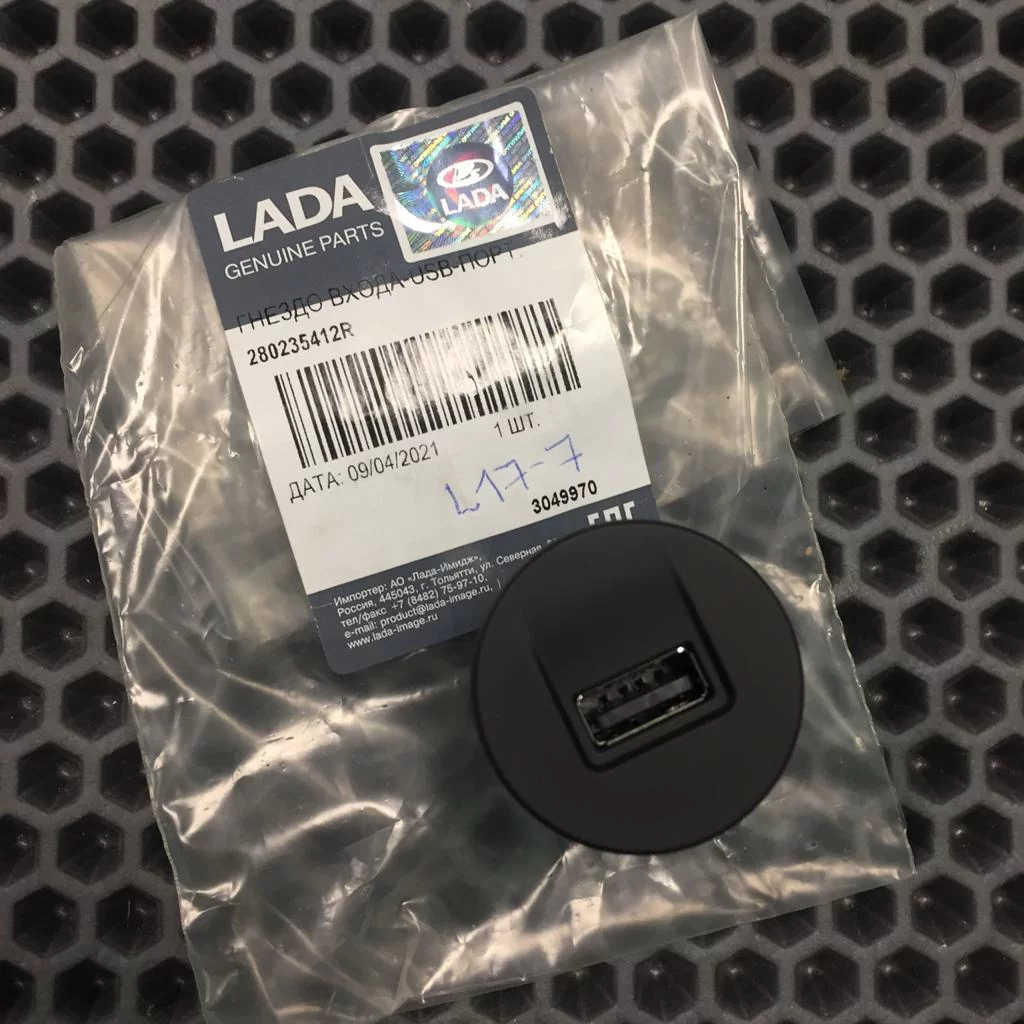

7. USB разъем — 280235412R,
8. Кабель для usb на ali
9. Переходник для подключения мультимедиа для комплектации Comfort изготавливают энтузиасты (заводского исполнения нет).

Порядок действий:

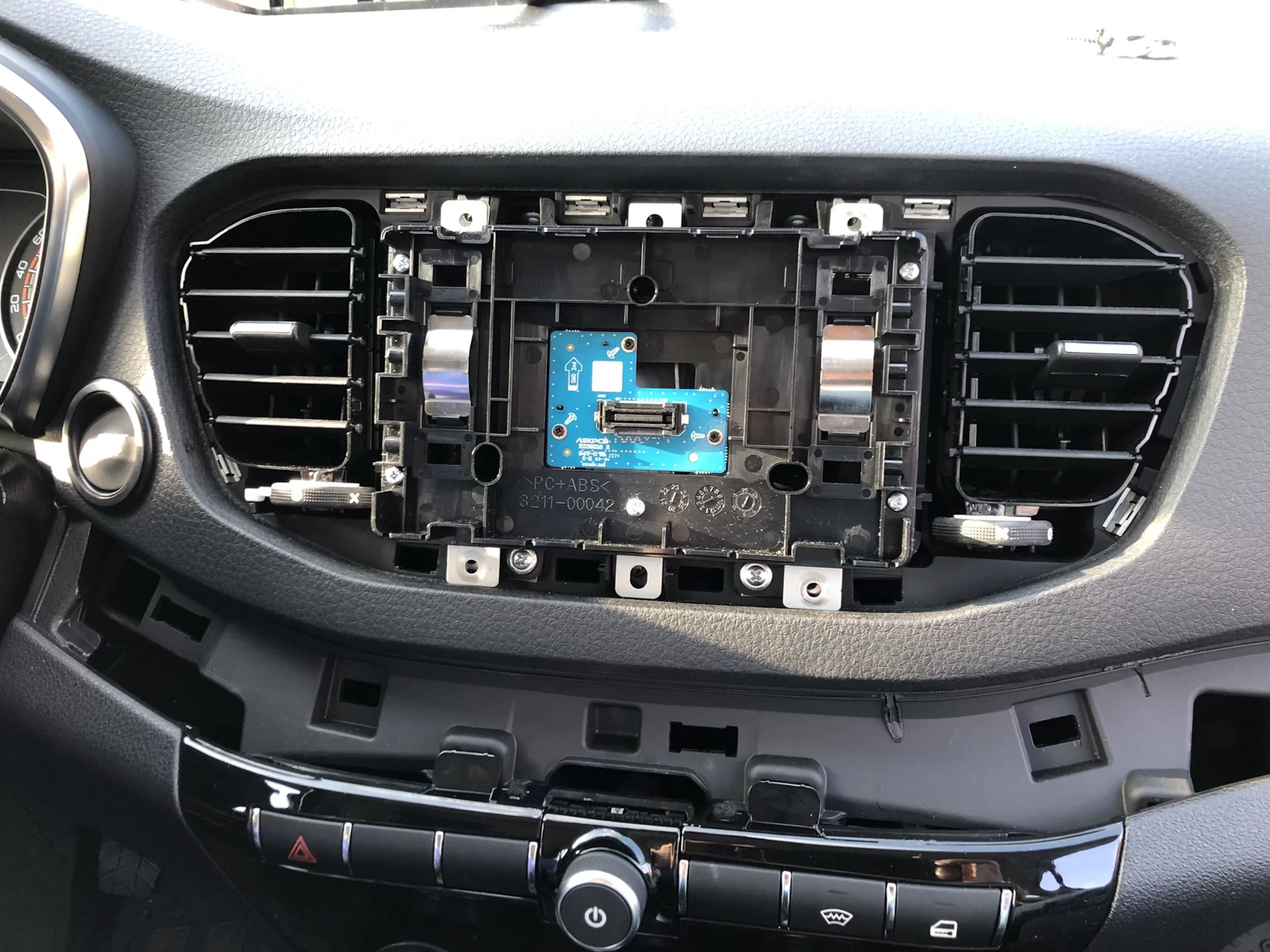

1. Снять центральную рамку (инструкция).

2. Снять бардачок (инструкция).

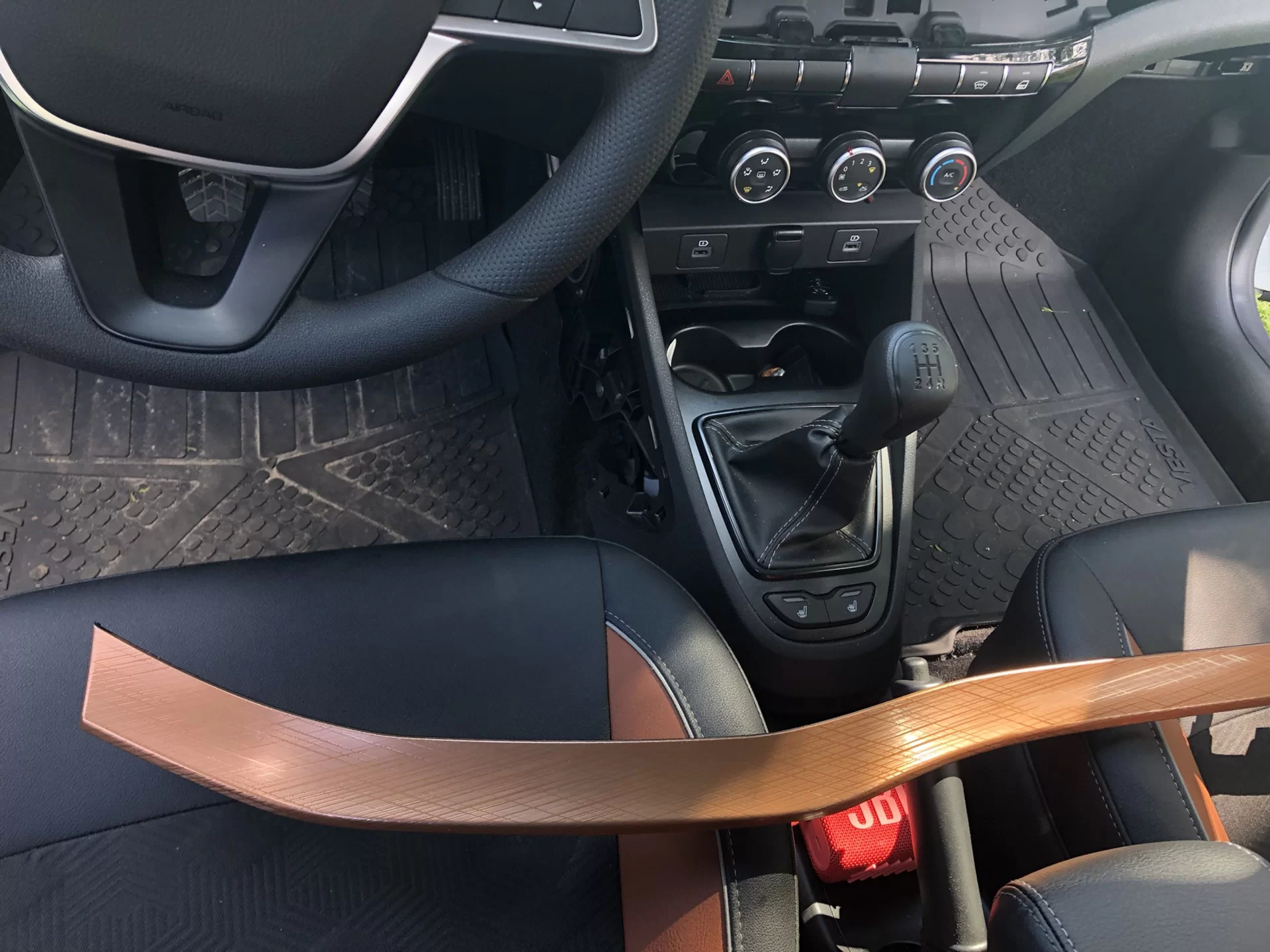

3. Снять накладку торпедо (инструкция).

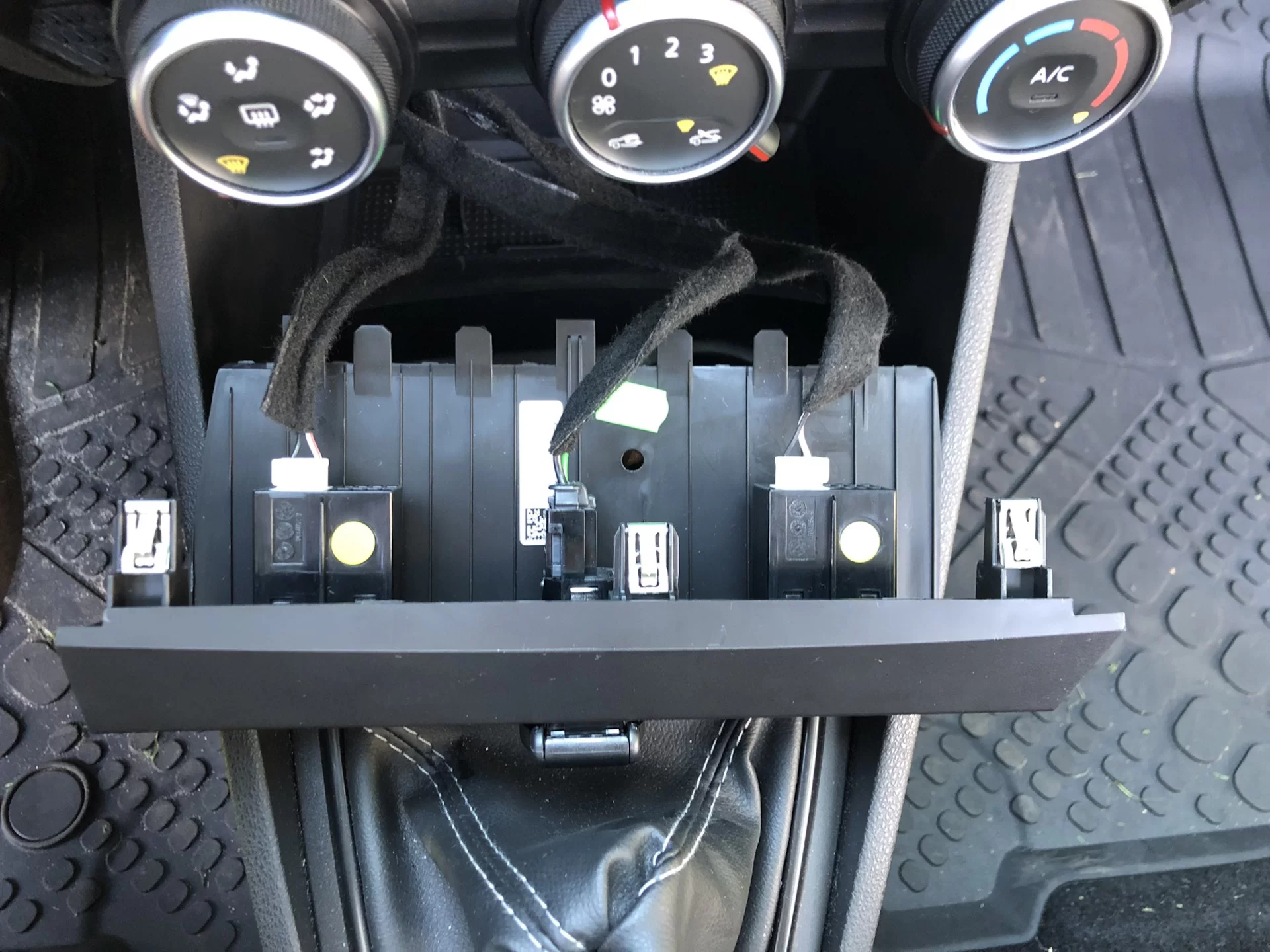

4. Снять центральную панель с розеткой и USB-разъёмам (инструкция).

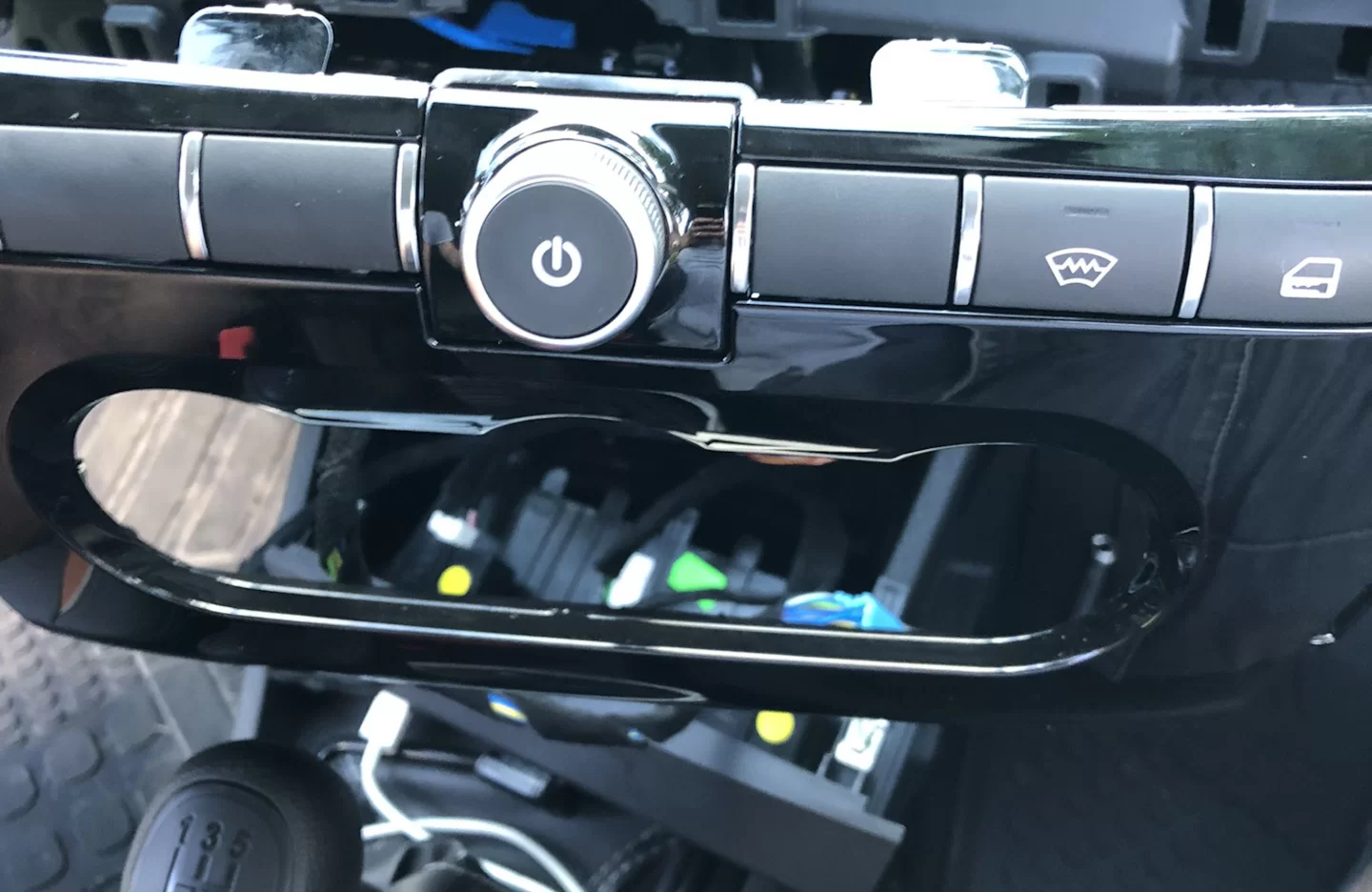

5. Снять панель с заглушкой, где должен быть энкодер (инструкция).

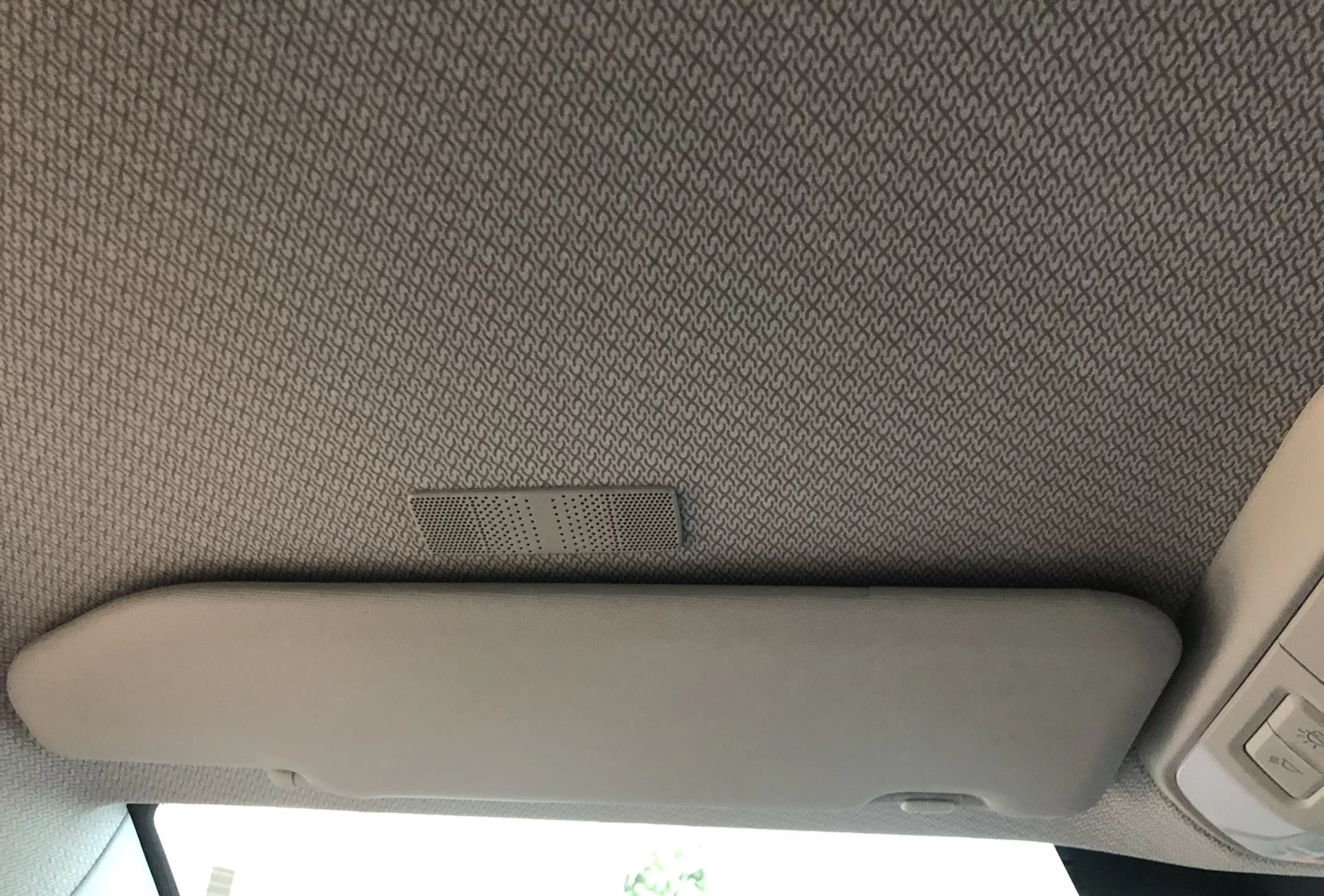

6. Установить микрофон (инструкция).

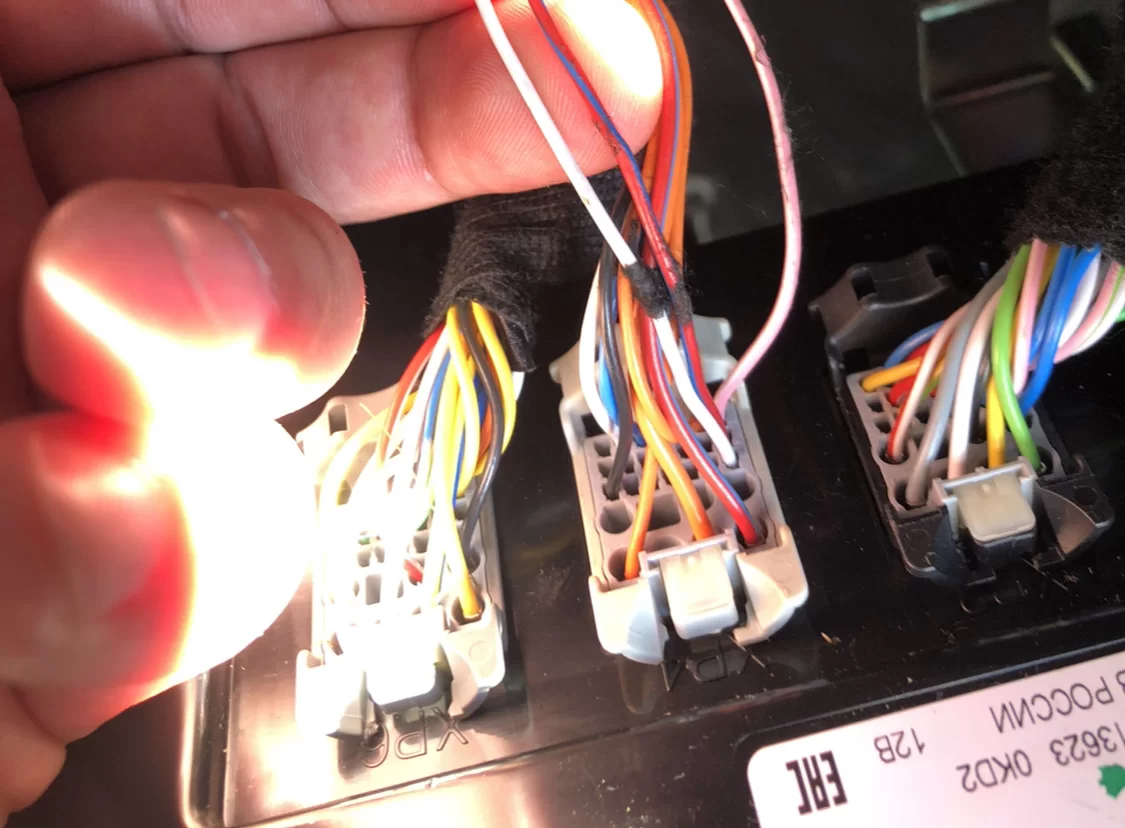

7. Подключение к CAN-шине (какие провода указано на фото).

8. Установка ММС.

9. Выполнить сборку в обратной последовательности.

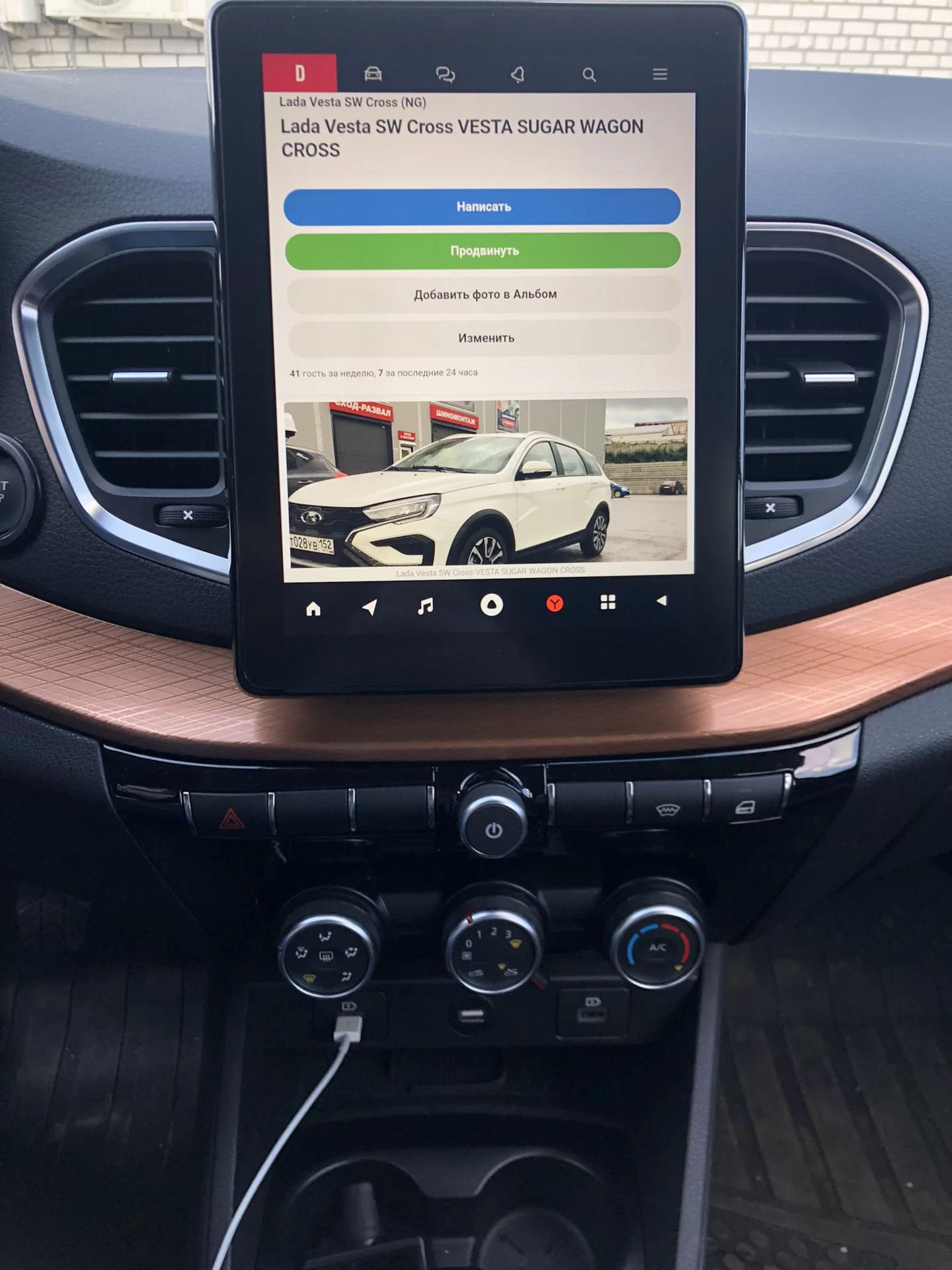

Результат:
