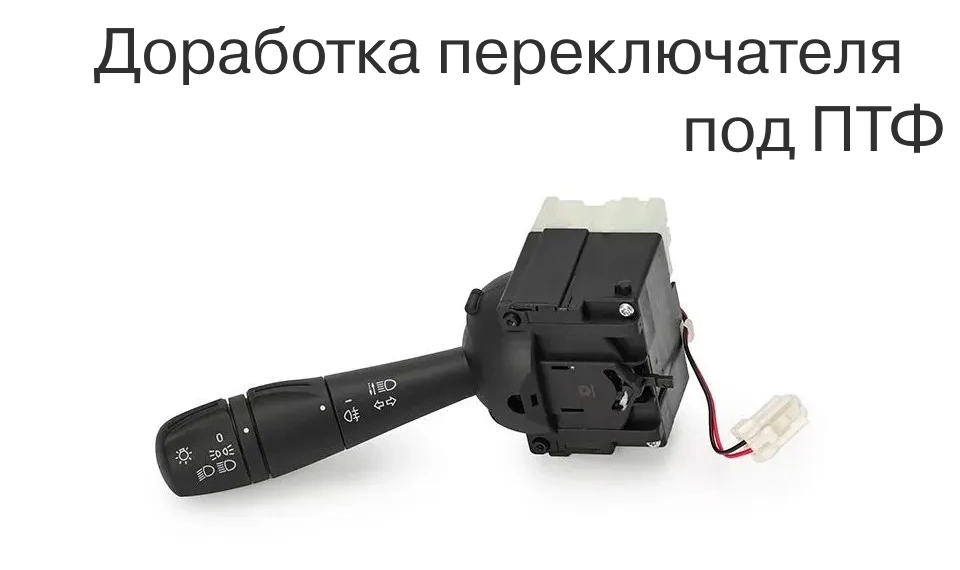

Доработка подрулевого переключателя для подключения ПТФ на Lada Vesta

У тех, кто решил установить противотуманные фары (ПТФ) на Весту часто возникает вопрос: «Как лучше их подключить?». Отдельная кнопка не является штатным/заводским способом. Покупать новый подрулевый переключатель с функцией управления ПТФ может быть слишком накладным. А вы знали, что для управления ПТФ можно доработать штатный переключатель, который для этого не был предназначен с завода?

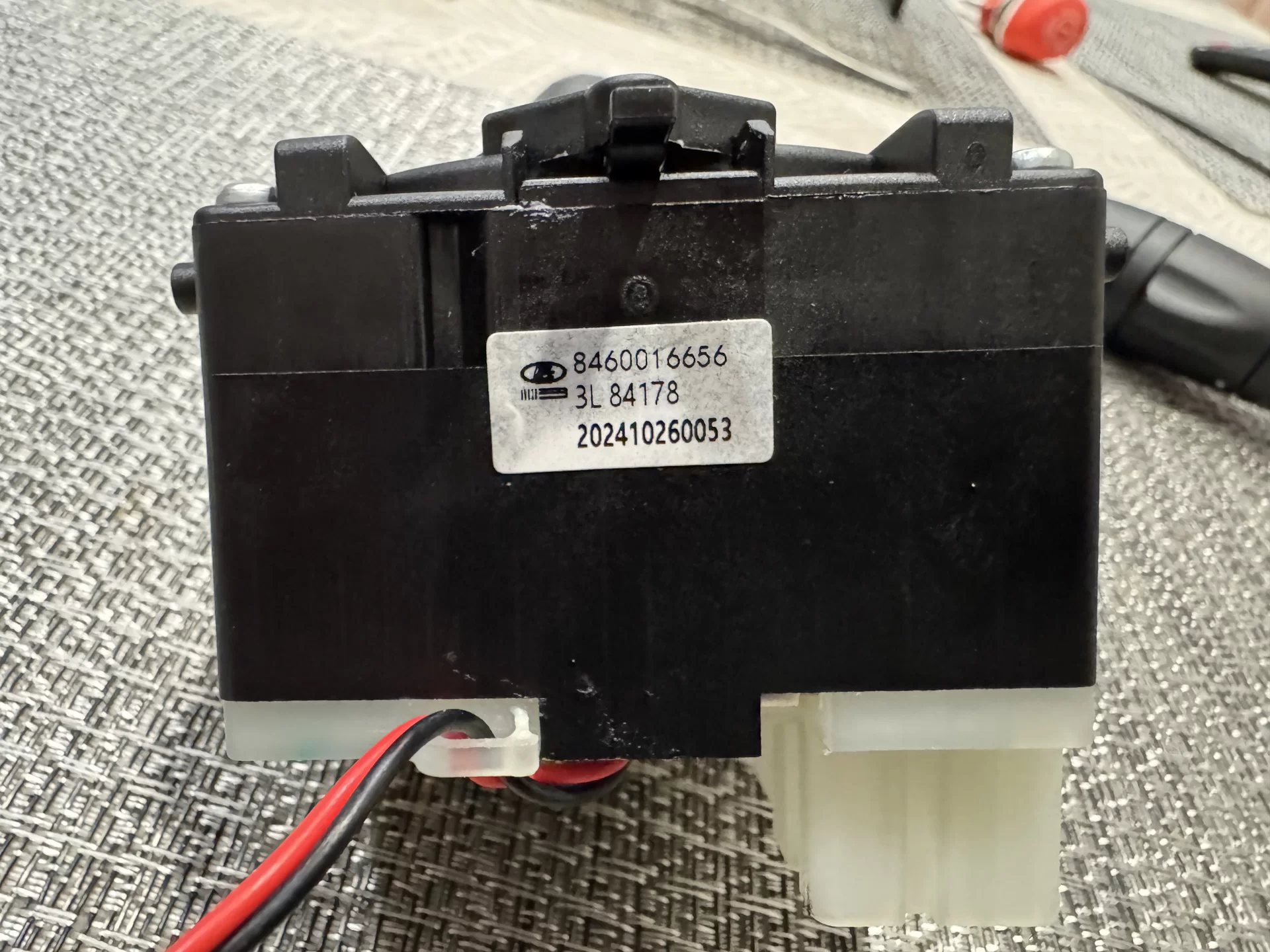

Инструкций поделился Deadoff48 и Ilia6627, которые модернизировали свой переключатель с артикулом 8460016656 под подключение ПТФ.

Как разобрать переключатель

1. Снять подрулевой переключатель (инструкция)

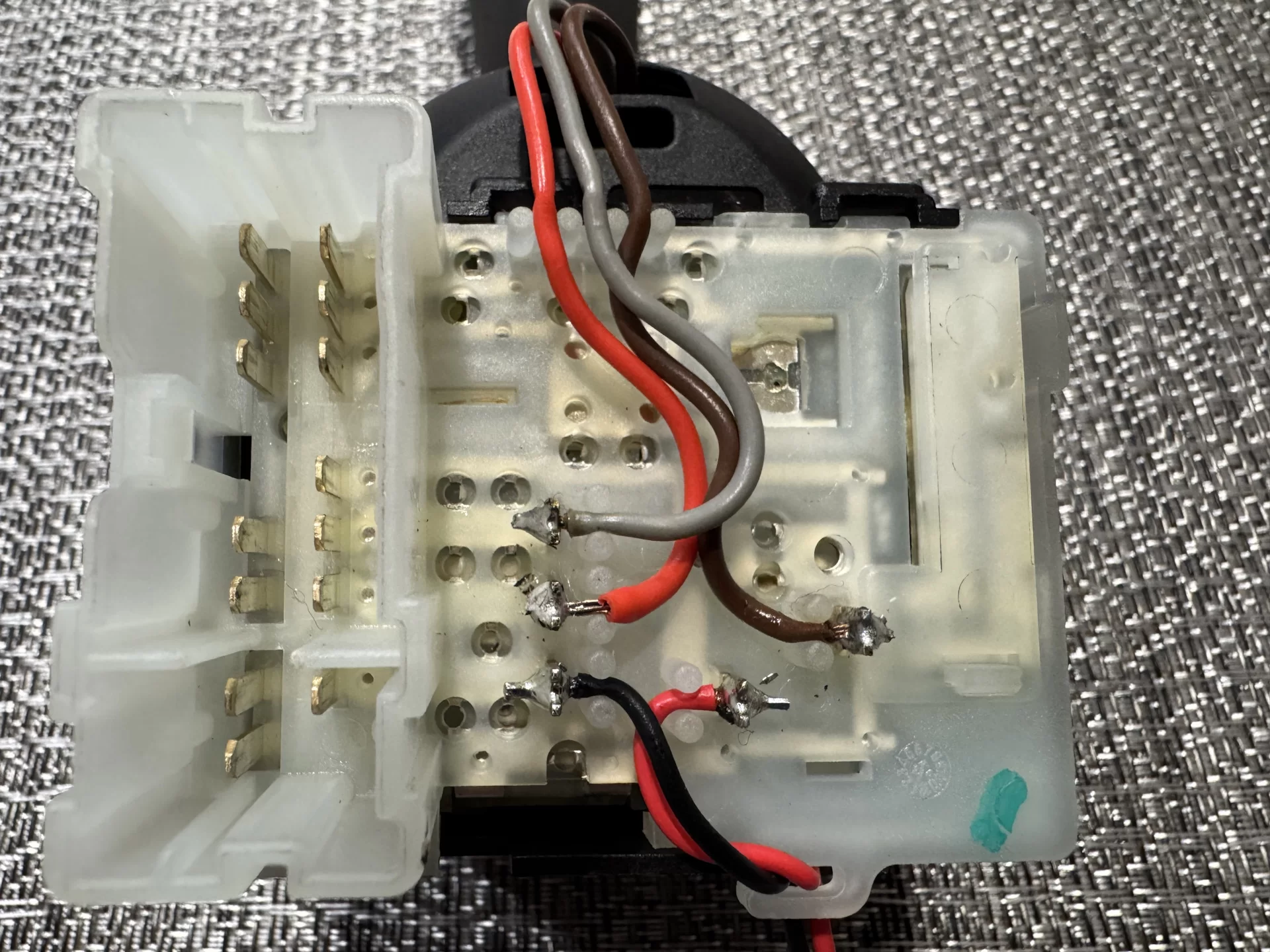

2. Отпаять провода, идущие в рычаг переключателя, (на фото красный и коричневый)

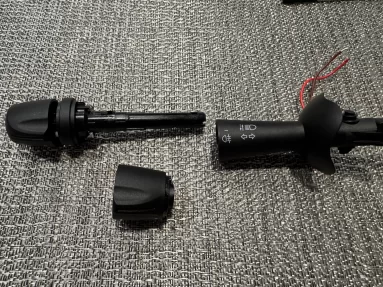

3. Открутить два винта и отстегнуть две защелки. Снять верхнюю крышку переключателя и извлечь сам рычаг. Запомните позиции всех ползунков и места их соприкосновения в пазах, чтобы потом можно было все правильно собрать (рекомендуется перевести крутилку в ближний свет).

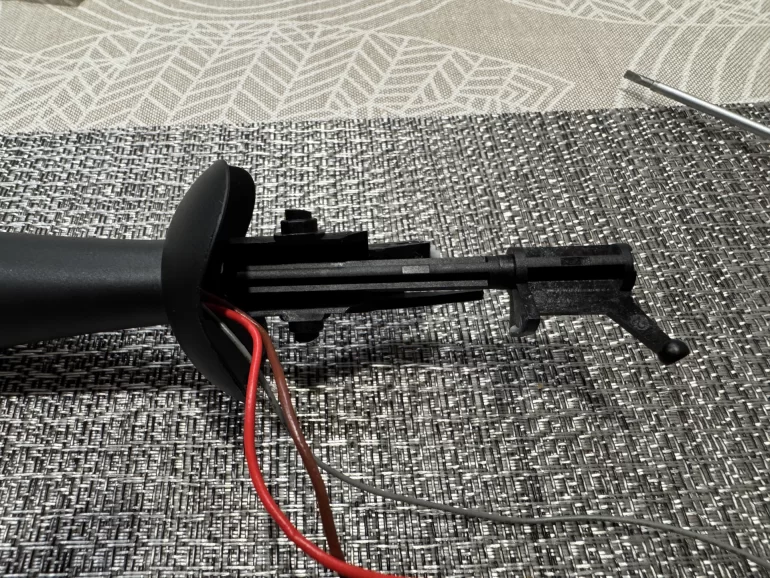

4. Снять белый фиксатор, а затем извлечь черный штифт переключателя положения света.

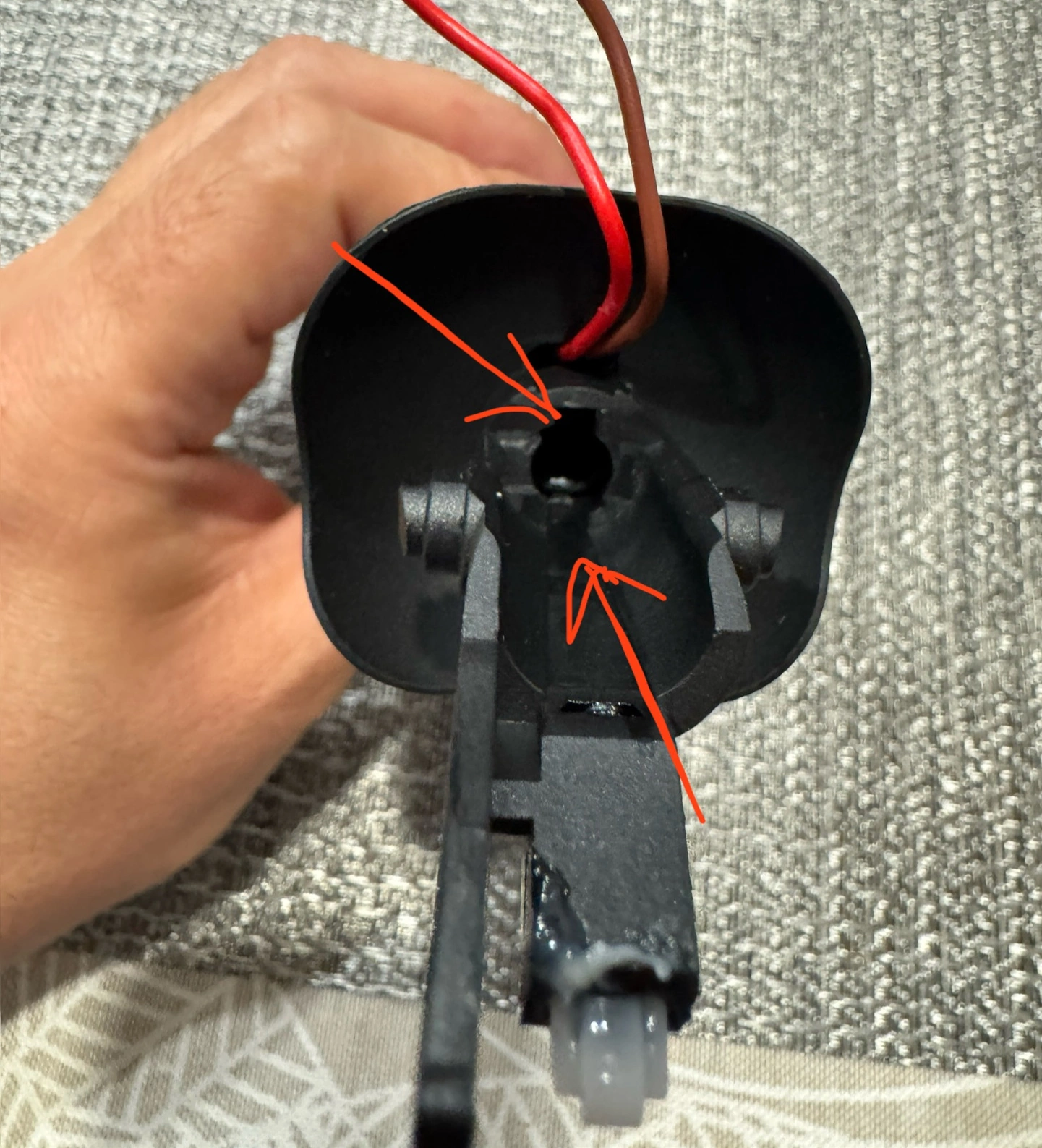

5. Снять среднюю часть переключателя, она сидит туго. Нужно и тянуть и подевать фиксаторы (места показаны стрелками).

Добавляем функцию ПТФ

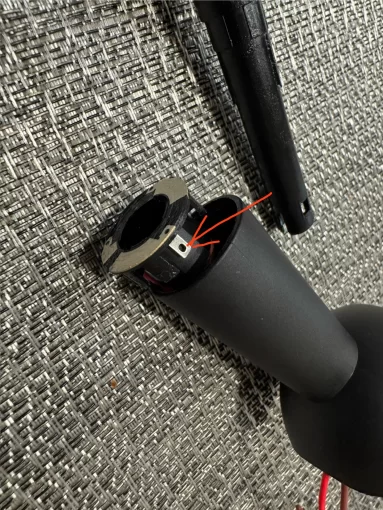

1. Припаять к энкодеру выбора режима провод.

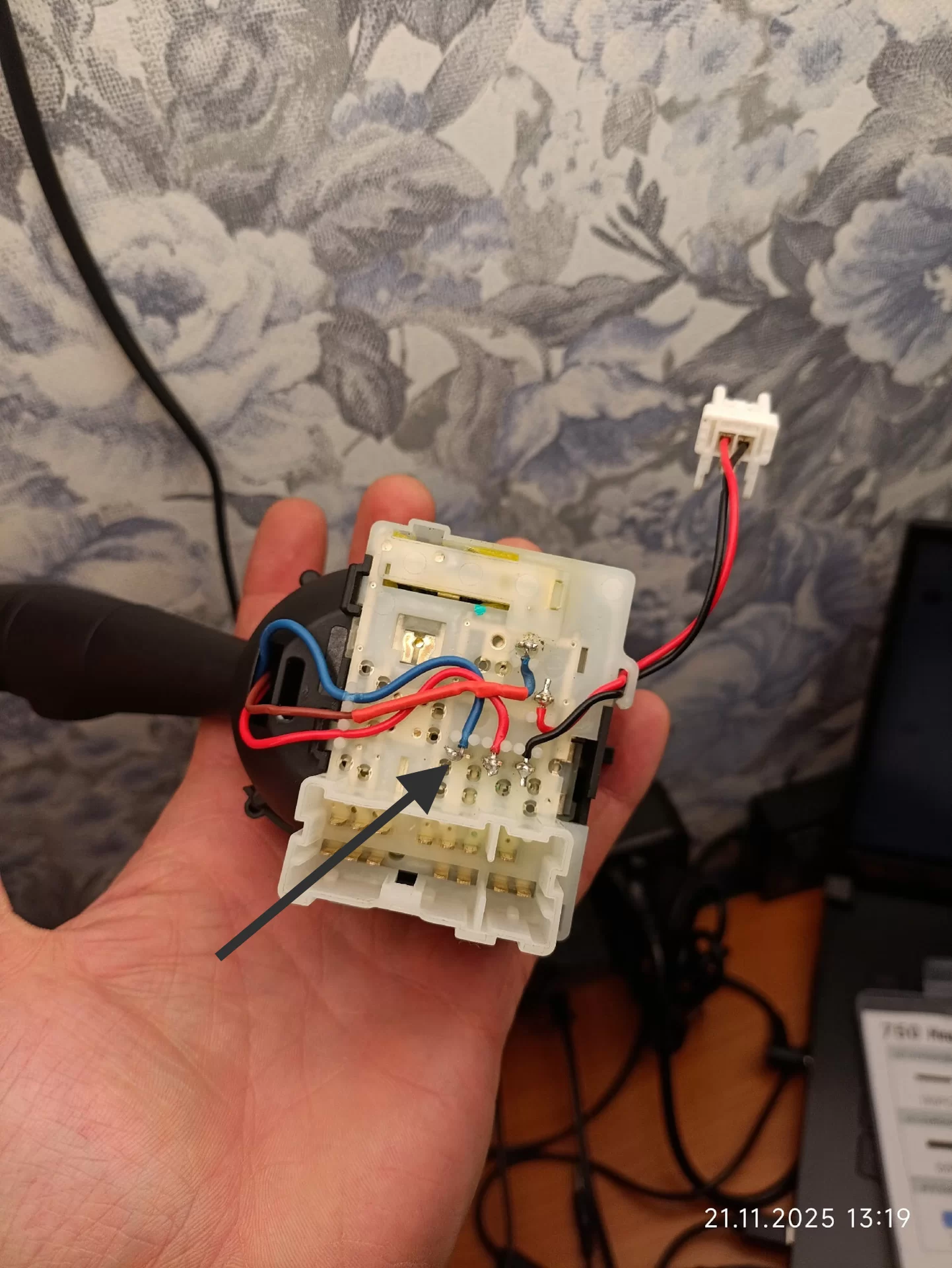

2. Второй конец припаять к контактной группе (стрелка на фото):

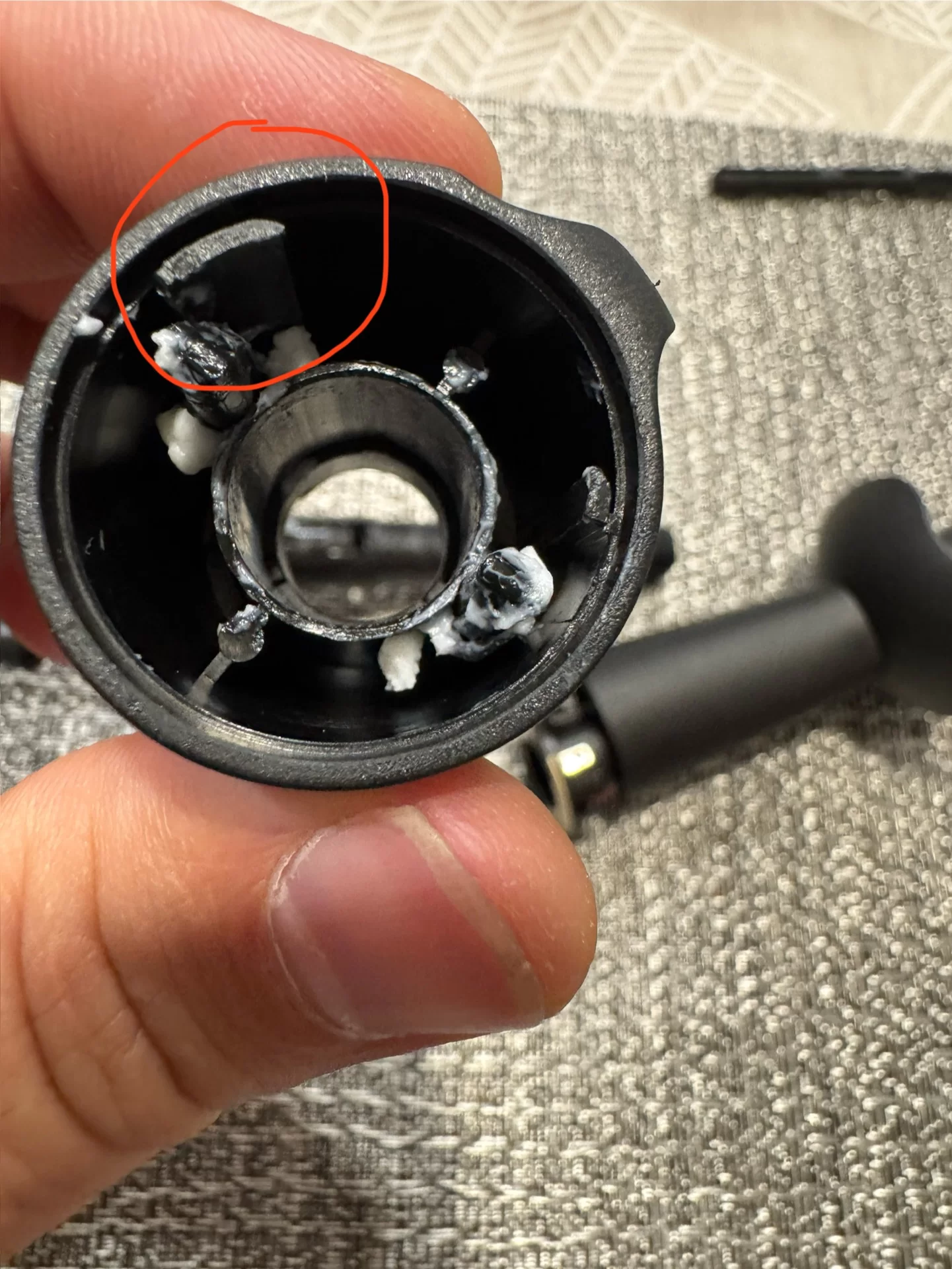

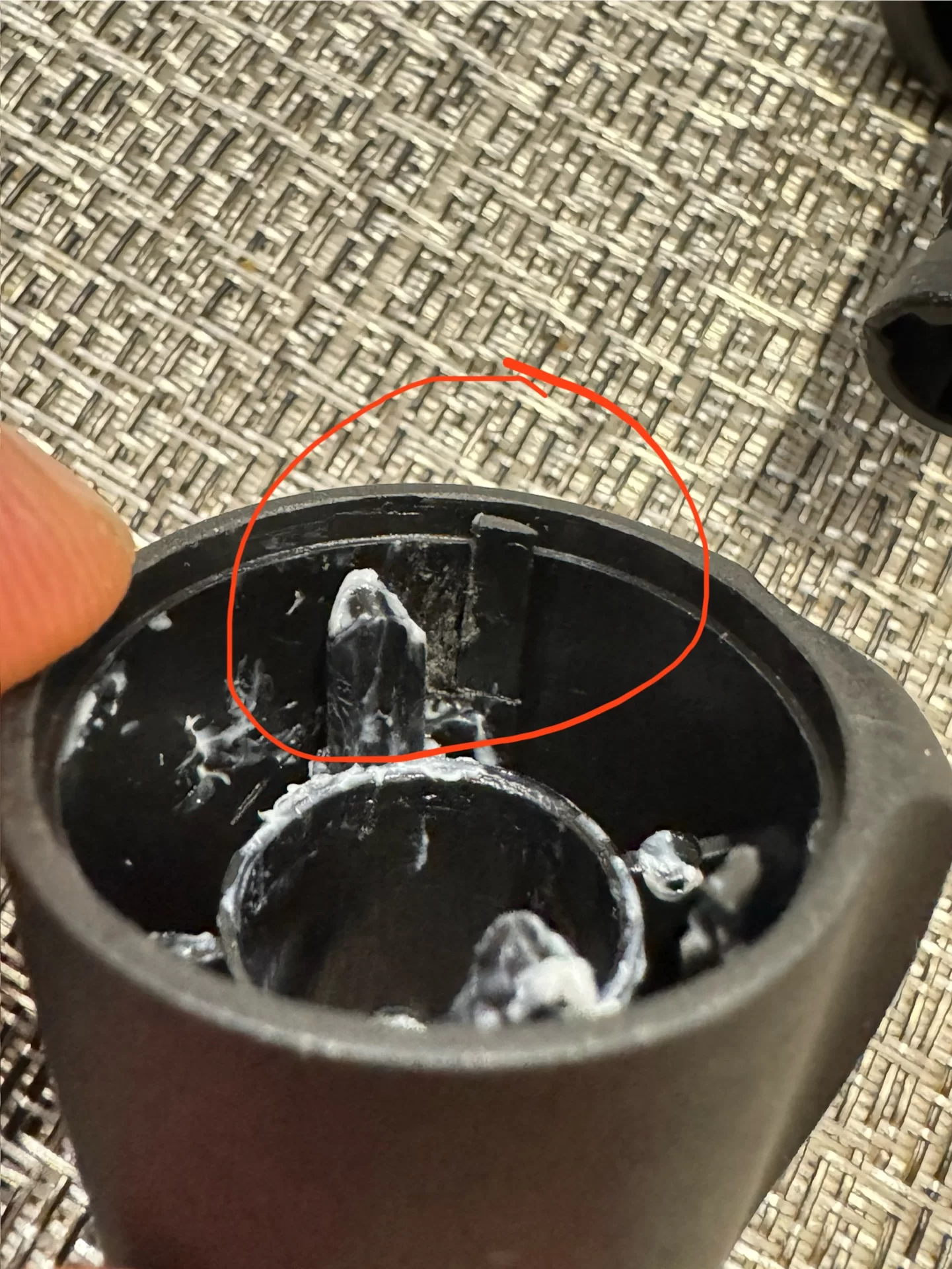

3. Обрезать ограничитель хода переключателя, аналогично ЗПТФ.

4. Выполнить сборку в обратном порядке. Используйте смазку (не токопроводящую).

Теперь данный подрулевой переключатель может управлять включением/выключением ПТФ.
