    Как установить и подключить противотуманные фары на Lada Vesta NG

     25 апреля 2024  Лада.Онлайн    28 011    12

    Противотуманные фары (ПТФ) устанавливаются не на всех комплектациях автомобилей Lada Vesta NG (новое поколение). Разбираемся, как доукомплектовать ими машину самостоятельно и что для этого нужно.

    Реализовать подключение можно двумя способами:

    1. Штатный, заводской (управление ПТФ осуществляется через подрулевой переключатель и электронный блок управления).
    2. Нештатный. Подключение выполняется по универсальной схеме минуя электронный блок управления электроникой. Включение/выключение ПТФ выполняется через выключатель (кнопку).

    Штатный способ через подрулевой переключатель

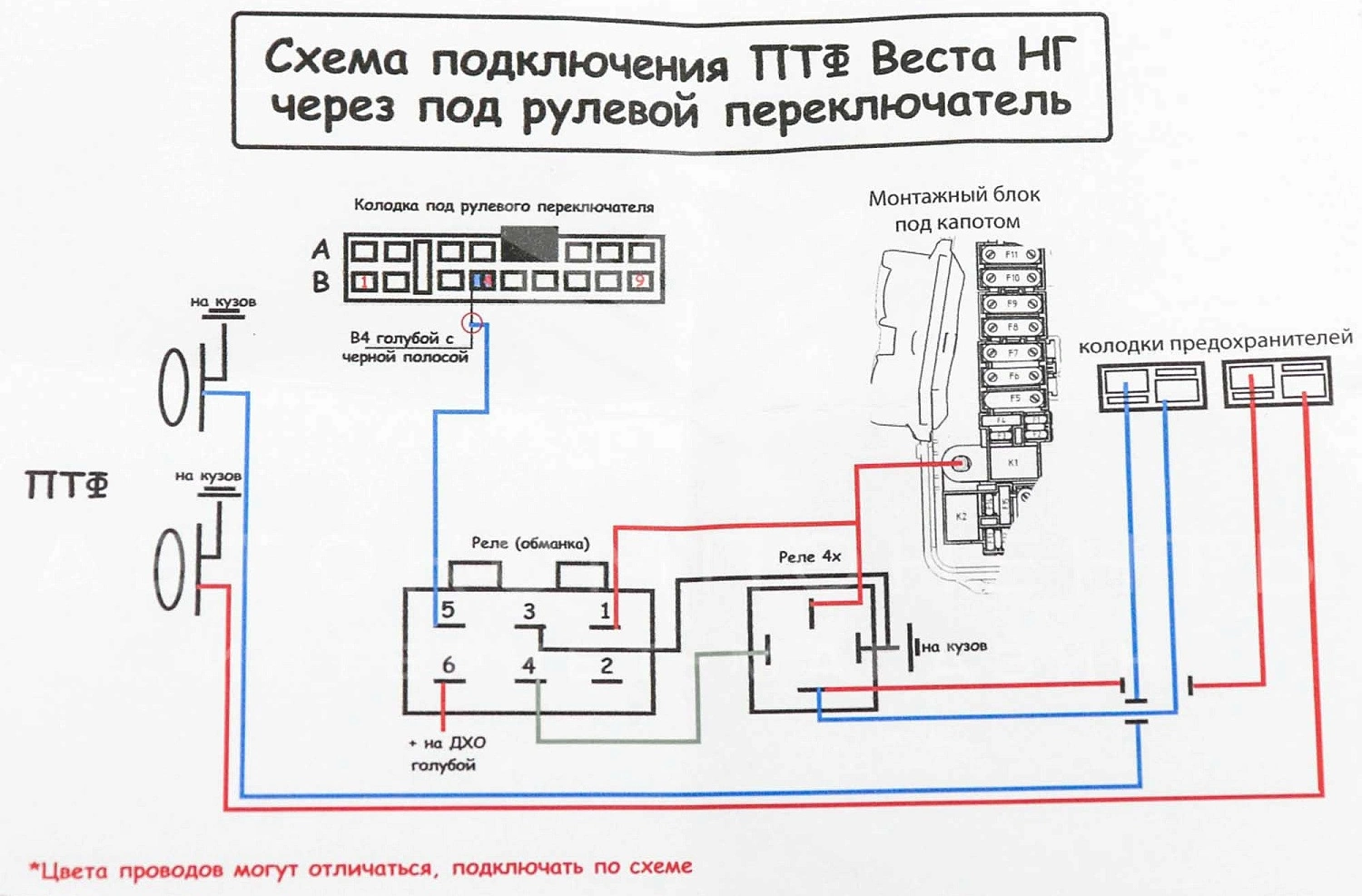

    Схема подключения:

    Порядок действий:

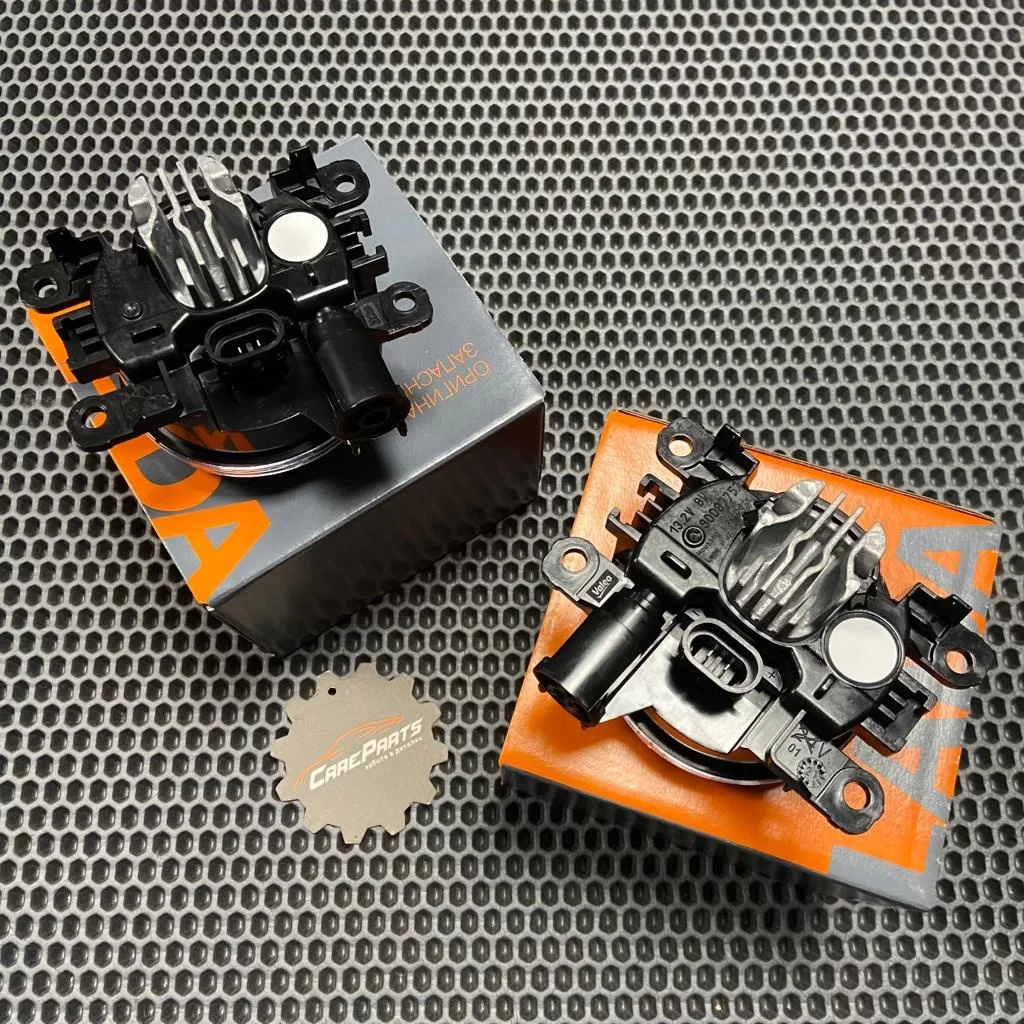

    1. Купить ПТФ (ссылка на категорию в магазине).

    2. Установить ПТФ в бампер, заменив облицовки на новые (с отверстиями под ПТФ). Есть двух видов: с отверстиями под парктроник и без отверстий под парктроник.

    3. Подключить ПТФ, используя провода от фар до уБЦМ (оригинальной проводки ПТФ не существует, т.к. она идет в составе общего жгута проводов моторного отсека и отдельно не продается). Есть комплект проводки, который изготавливается энтузиастами и аналогичен оригинальному (ссылка на проводку в нашем магазине).

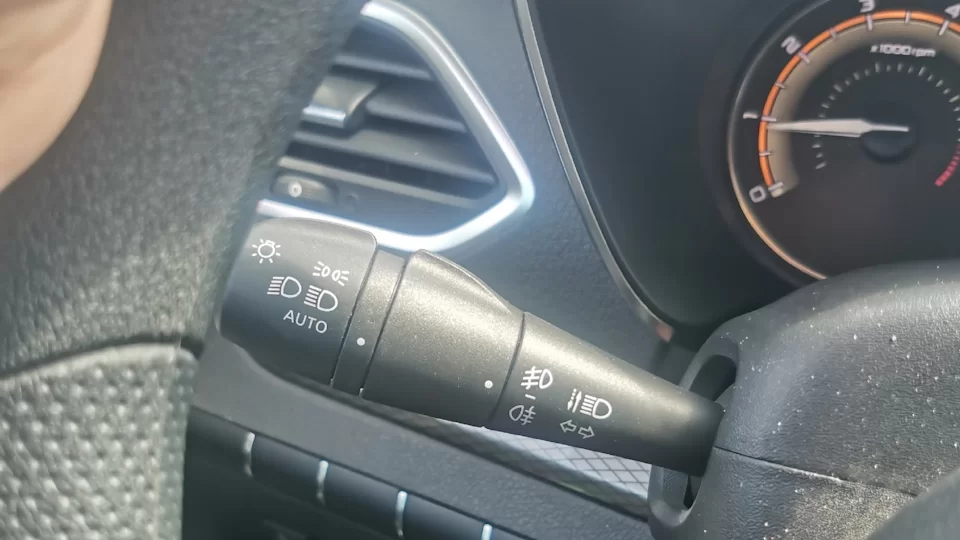

    4. Заменить подрулевой переключатель на вариант с передним ПТФ (без фиксации), например, 8460016657. Все подрулевые тут.

    5. Активировать ПТФ в уБЦМ (у дилера, нужен Scanmatik и mePro) и индикацию на приборке.

    Подробно рассказывает Turbomotor-412 на видео:

    Нештатный способ через кнопку

    Потребуется:

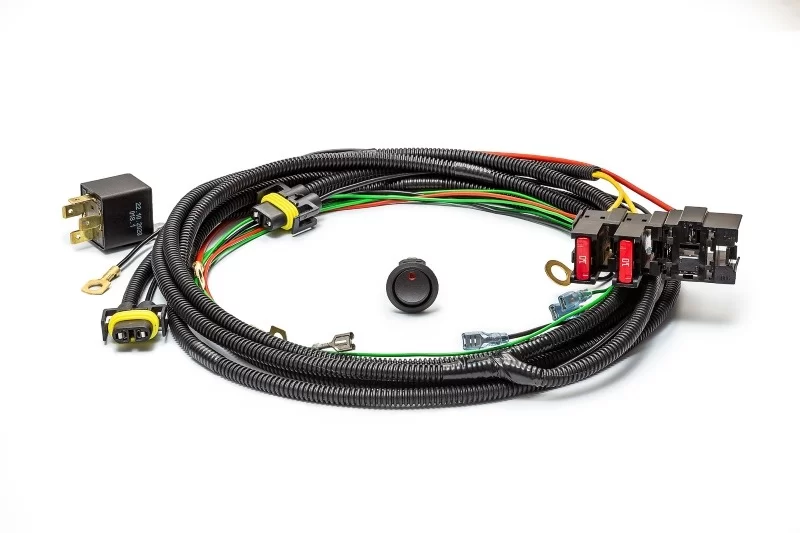

    • комплект для подключения противотуманных фар (купить), можно от Весты дорестайл.

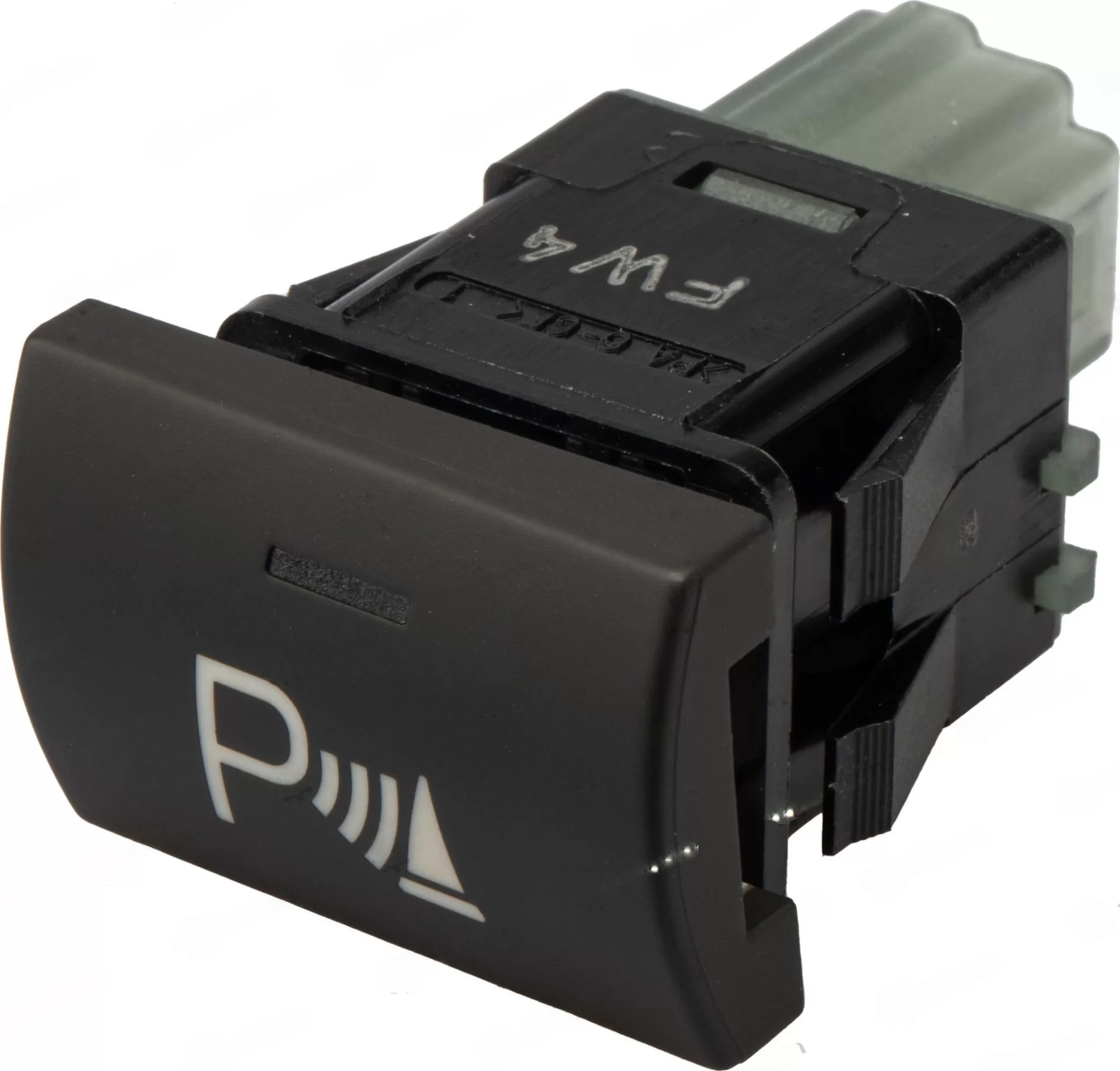

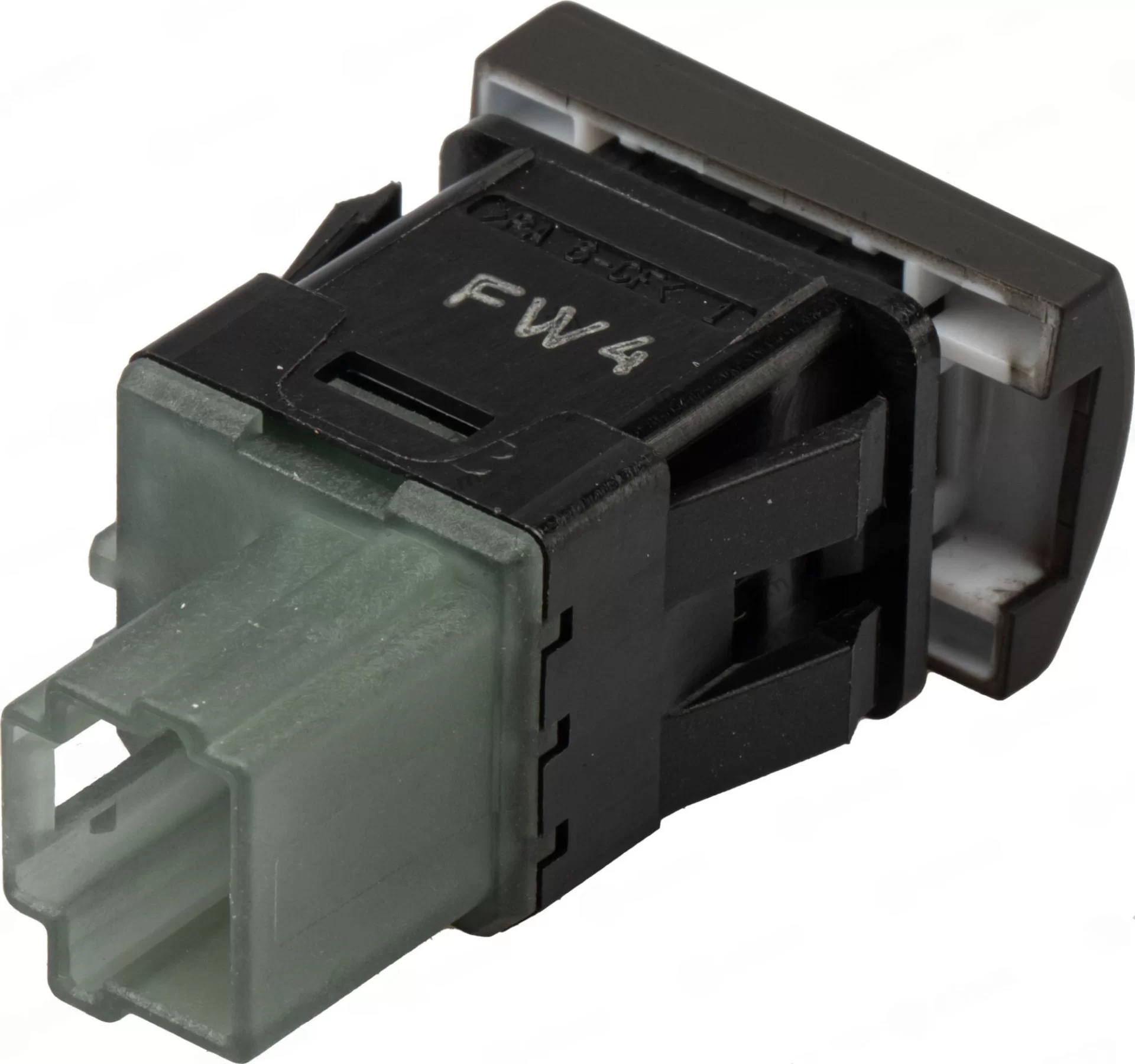

    • кнопка парктроника без фиксации (артикул 8450040656), либо любая другая штатная кнопка (см. тут)
    • разъем кнопки (артикул AX6428S)

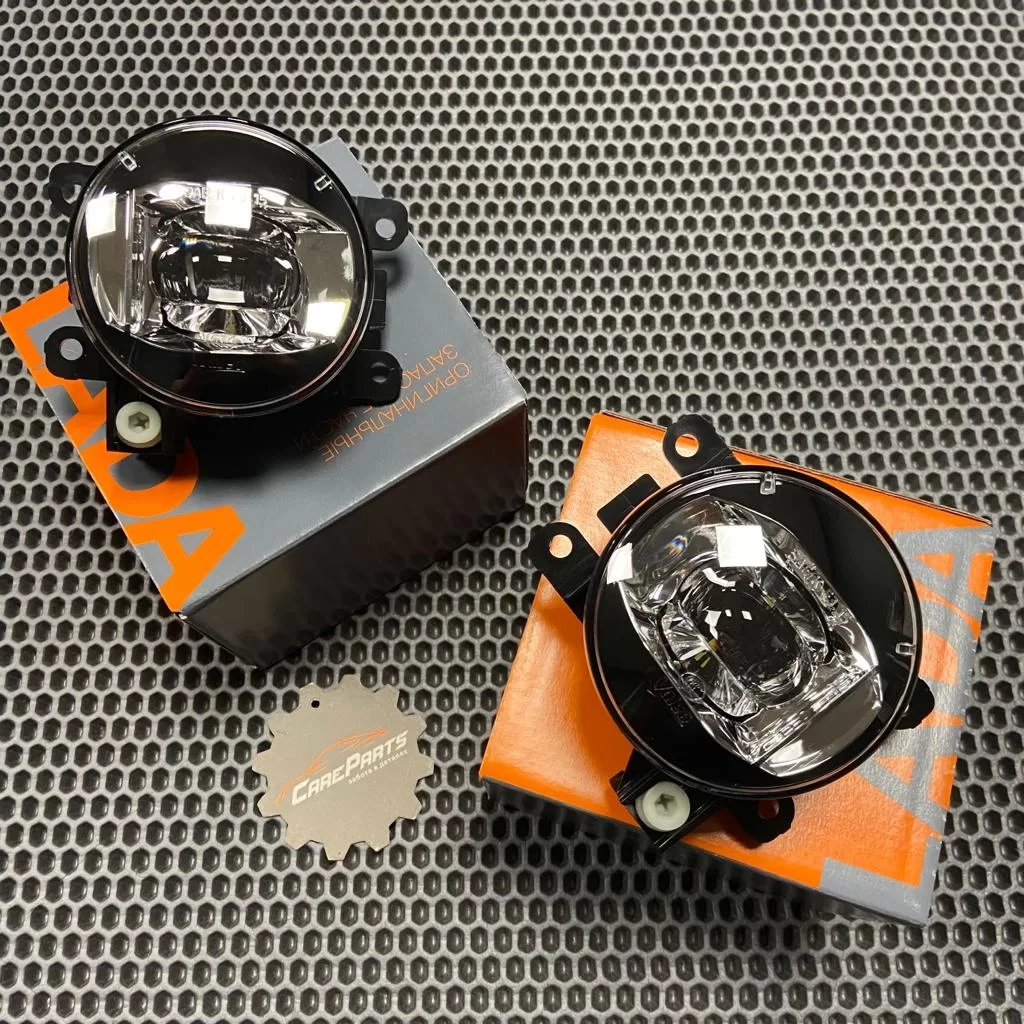

    • противотуманные фары (купить)

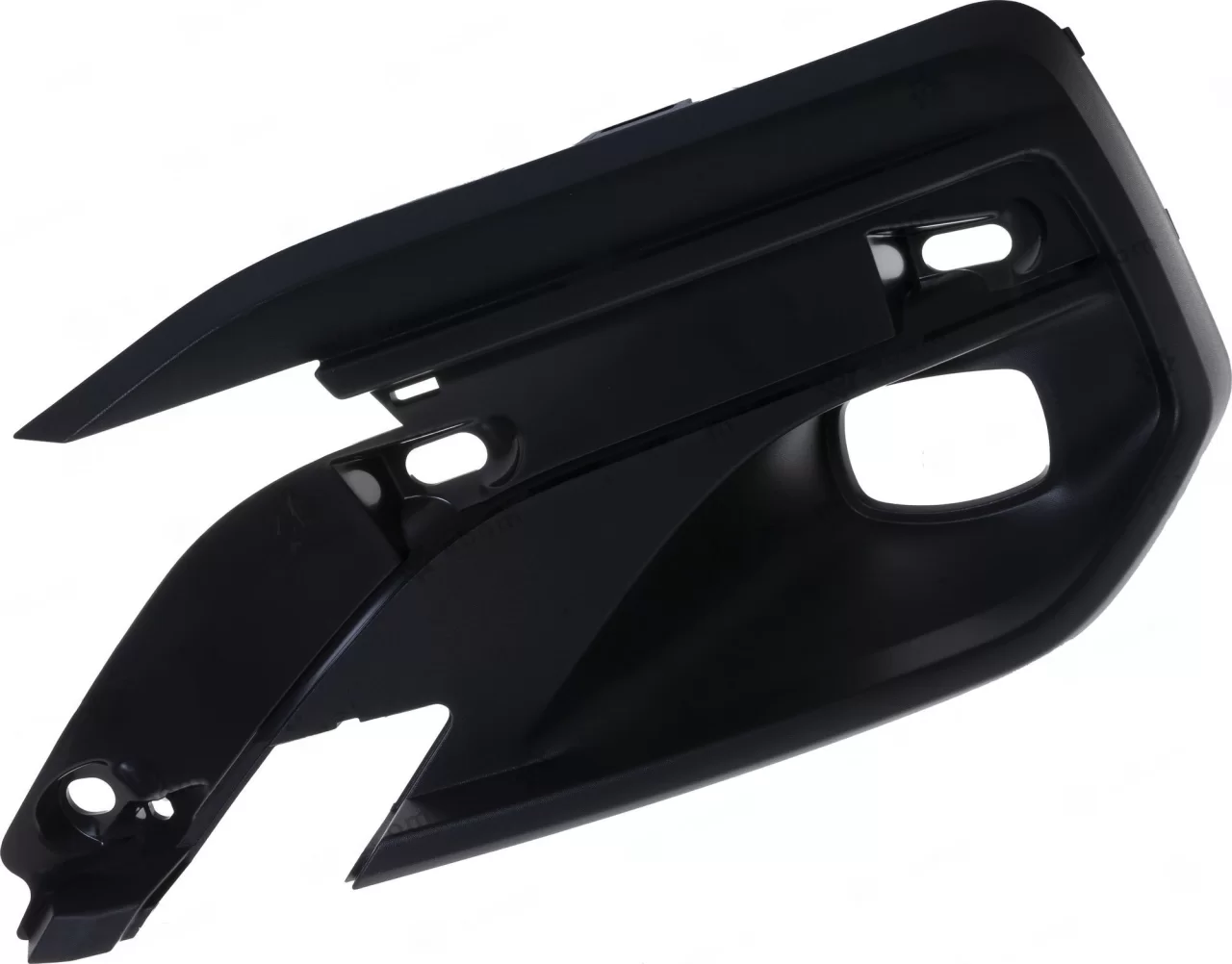

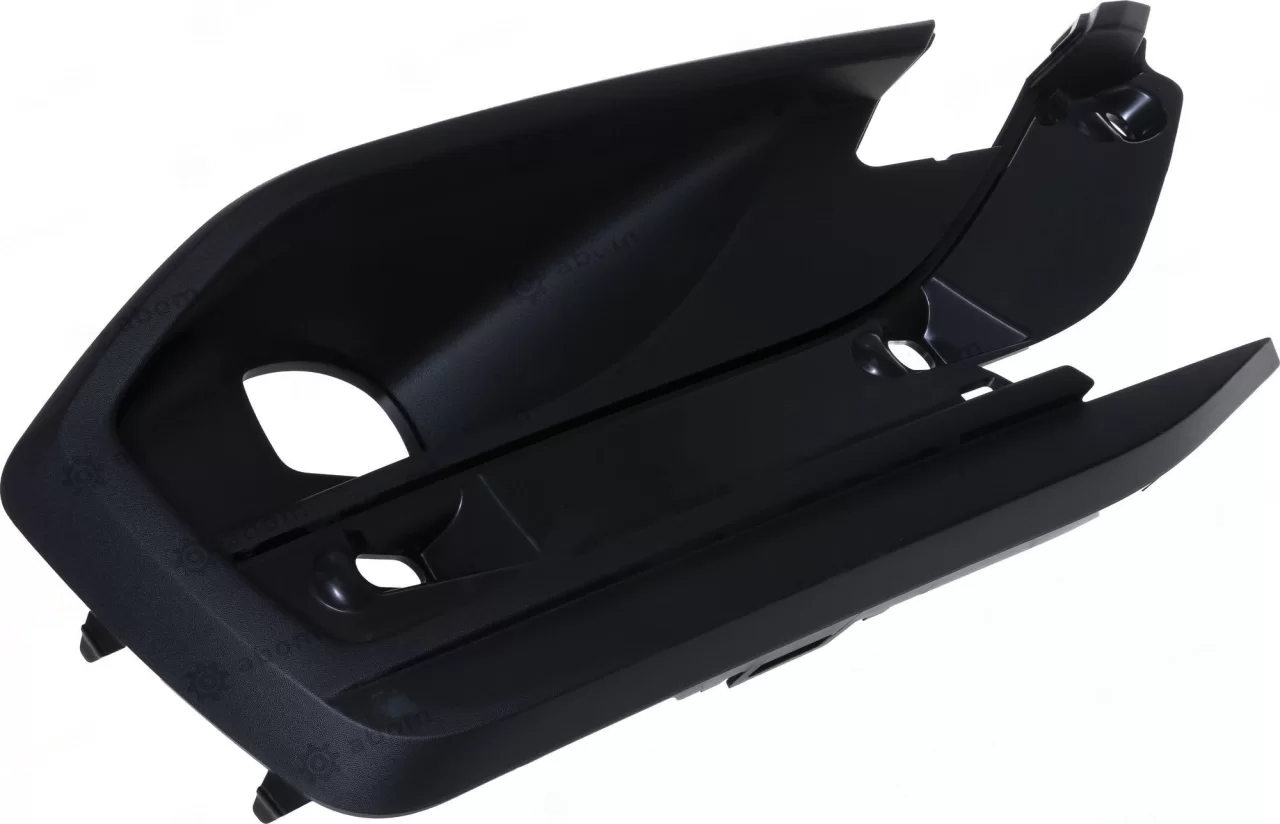

    • облицовки бампера под ПТФ (8450040753/8450040752 без парктроника, 8450041597/8450041596 под парктроник или 8450041569/8450041570 без парктроника Кросс, 8450042711/8450042710 с парктроником Кросс)

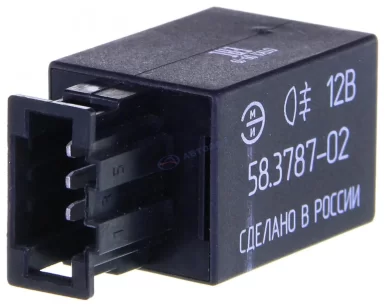

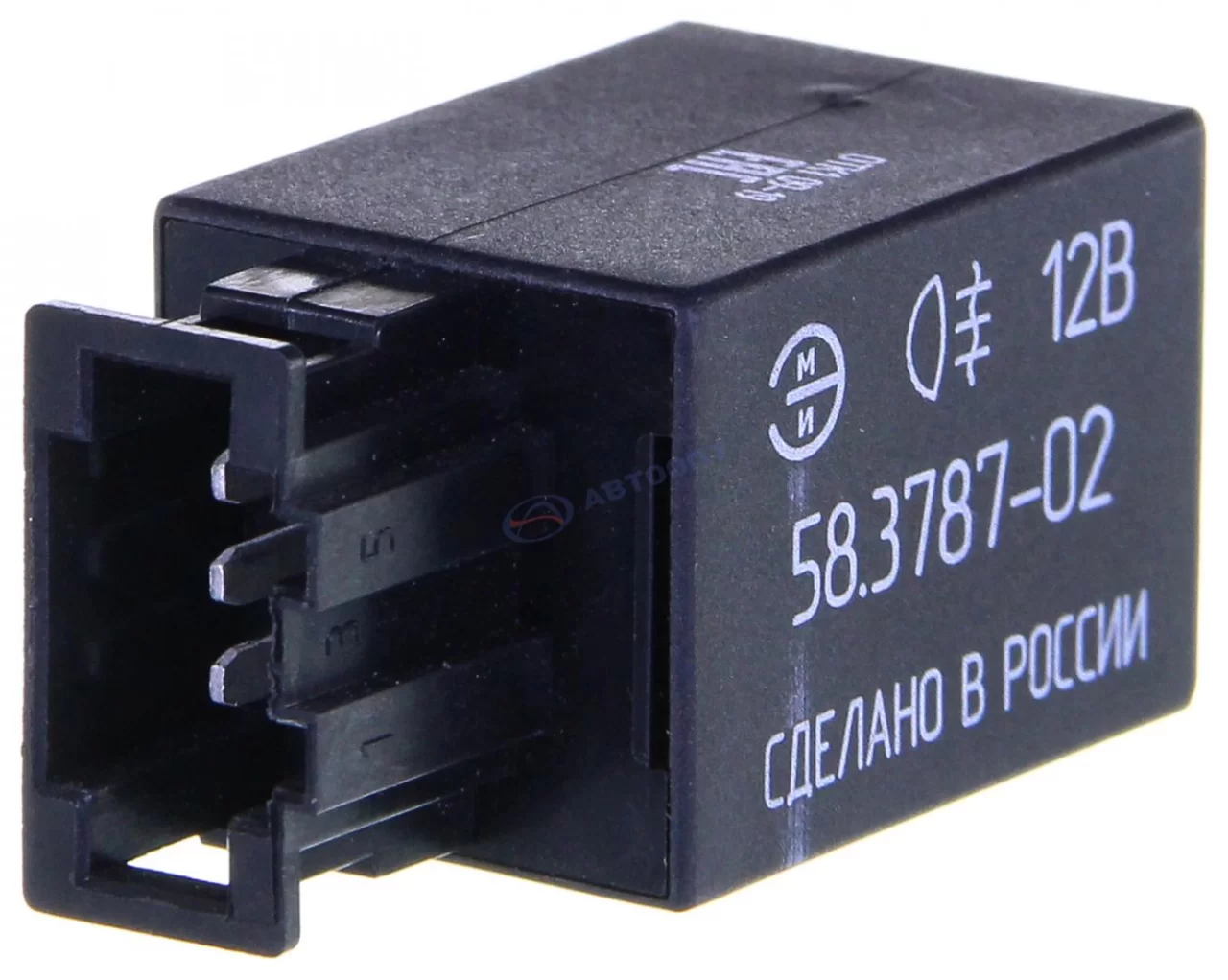

    • импульсное реле (артикул 58378702)

    Порядок действий:

    1. Установить ПТФ в бампер (инструкция)
    2. Заменить молдинги бампера (инструкция для обычной Весты и для Кросс версии)

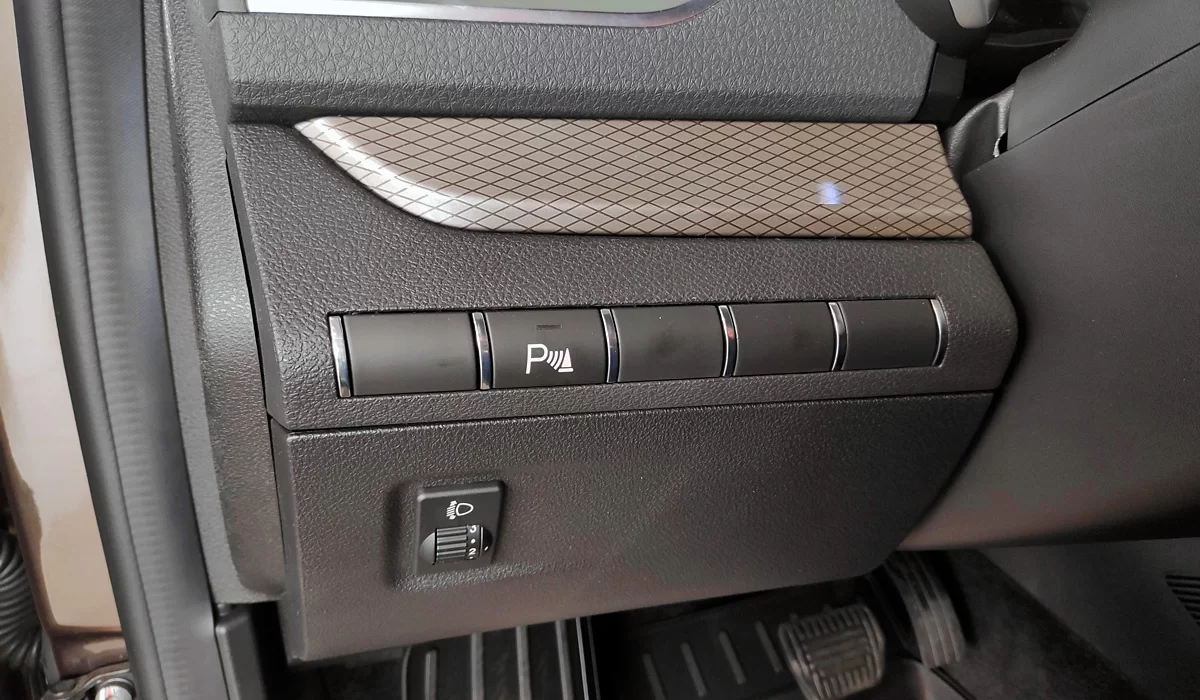

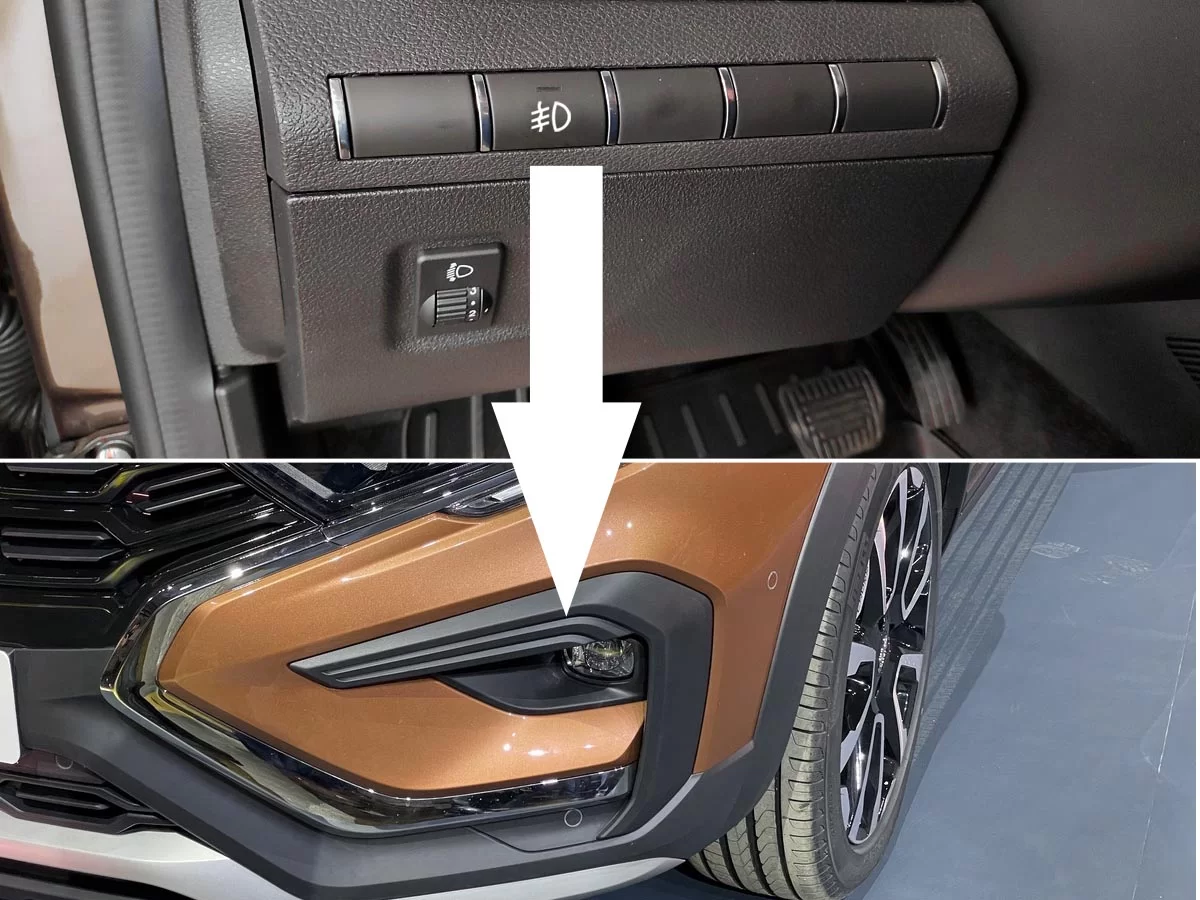

    3. Снять накладку торпедо (инструкция) и установить кнопку.

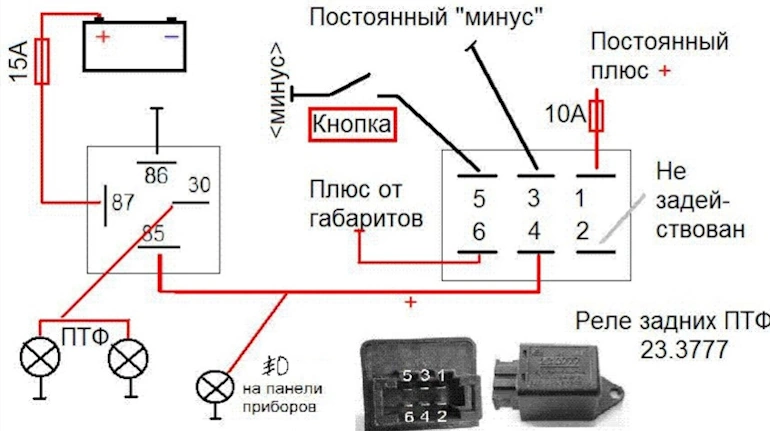

    4. Выполнить подключение по схеме

    Как установить и подключить противотуманные фары на Lada Vesta NG

    Распиновка кнопки парктроника:

    1. постоянная масса
    2. индикация включения (берем +12В с провода, который к реле ПТФ с импульсного реле после его включения).
    3. подсветка кнопки +12В
    4. замыкаемая масса (от нее включается импульсное реле и включает реле ПТФ)

    После установки осталось только активировать индикацию ПТФ на щитке приборов.

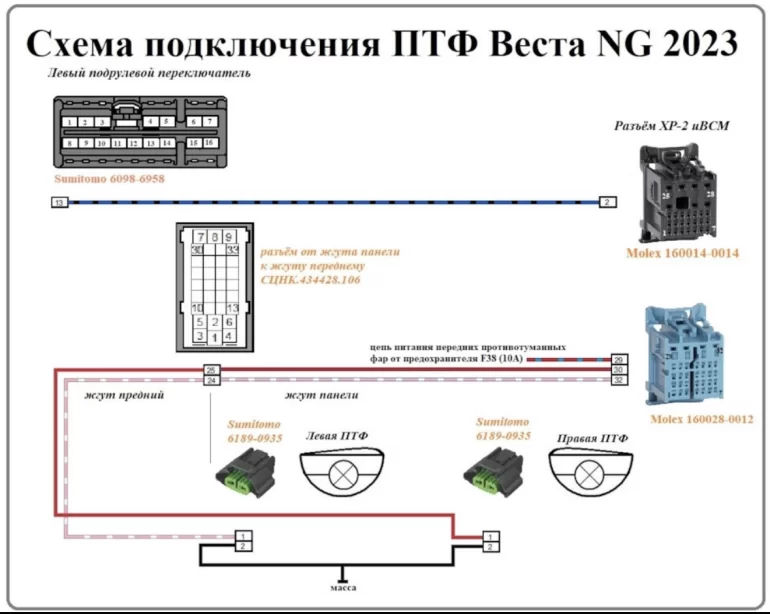

    Еще одна схема подключения (не штатная):

    А каким способом вы установили ПТФ на свою Vesta NG?

    Читайте также:

    Ключевые слова: противотуманные фары лада веста | внешняя подсветка лада веста | торпедо лада веста

    Поделиться в социальных сетях:

    Какой способ подключения ПТФ на Vesta NG выбрали бы вы?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.

    1. Есть ещё способ через китайское радиореле, чтоб провода не тянуть:

      Фары через предохранитель и радиоблок напрямую от аккумулятора, а включать либо просто пультом из салона(он будет где нибудь лежать под рукой или не очень), либо вывести контакты пульта на кнопку, но батарейку менять придётся периодически всё равно.

      Нравится 0 Не нравится

    2. Ну а через подрулевой есть инструкция по подключению?!

      Нравится 0 Не нравится

      1. добавили в статью информацию

    3. Кнопку парктроника ставить при уже имеющейся кнопке парктроника это как по мне полный колхоз две одинаковых кнопки. Родную кнопку рядом с кнопкой парктроника можно было бы поставить - но как я понял таких кнопок не существует. Кто-то переделывает вручную из кнопки парктроника кнопку птф и продает вместе с комплектом для установки. Но опять же вопрос в качестве переделки кнопки и в качестве самого комплекта (клеммы провода итд). Скорее всего при устаноке буду подключать к подрулевому. Жаль не будет индикации.

      Нравится 0 Не нравится

      1. индикация должна быть на щитке приборов, ее нужно активировать

      2. Вячеслав Вячеславович 12 июля 2024 16:17

        Согласен. Только ее нужно активировать у дилера или у умельца (например в Подольске парень делает). Тогда можно через так называемый блок комфорта подключить по заводу. Но 100% слетаешь частично с гарантии. Вот такая засада получается). А еще мне уже во второй раз приходит письмо с АВТОВАЗА по отзывной компании по замене подрулевого переключателя. Вопрос зачем менять корректно работающий подрулевой переключатель фирмы Валео на скорее всего безымянный китайский. Без функции включения передних птф. При этом насколько знаю при замене протыкают руль для снятия подушки безопасности. В интернете где то было про снятие подушки двумя самодельными съемниками согнутыми буквально из проволоки(с чертежами). Но разве слесарь АвтоВАЗ будет так заморачиваться? Я уверен что 100% НЕТ!

        Нравится 0 Не нравится
    4. iShrimp 25 апреля 2024 13:59

      Правильнее сказать: ПТФ ни на какую из комплектаций НГ не устанавливаются.

      Нравится +5 Не нравится
      1. Лада.Онлайн 25 апреля 2024 14:09

        ранее ставились, сейчас нет, скоро опять будут ставить

      2. iShrimp 25 апреля 2024 16:48

        Они ставились на предсерийные Весты, таких комплектаций нет :(

        По срокам возврата ПТФ вообще никакой информации не проскакивало (про ту же ESP было). Да и оригинальных ПТФ нигде не найти. Кажется, что "скоро" будет не в этом году :(

        Нравится +5 Не нравится
      3. Эдгарчик 25 апреля 2024 17:19

        Ну как сказать предсерийные, скорее правильней их назвать до кризисными или до СВОшными. Те ПТФ были реношные из за этого с ними сейчас беда. Их возвращение - вопрос времени, но думаю это будет в августе, ибо ваз обещал в августе очень большой пакет обновлений по комплектующим.

        Нравится 0 Не нравится
      4. iShrimp 26 апреля 2024 10:09

        Авто.ру называет эти автомобили именно так. Понятно, что это не истина в последней инстанции, но сразу понятно, о чём речь.

        Нравится 0 Не нравится
      5. Лада.Онлайн 25 апреля 2024 18:13
        В III квартале планируем вернуть на LADA Vesta систему ESP, датчики дождя и света и много других комфортных опций.

        представитель АВТОВАЗа говорил тут https://xn--80aal0a.xn--80asehdb/auto-news/lada-vesta-news/30354-komplektacii-lada-vesta-budut-suschestvenno-rasshireny.html
