Установка и подключение зеркал с электроприводом и обогревом на Lada XRAY

25 января 2021 Лада.Онлайн 12 865 0

Электропривод и обогрев наружных зеркал с завода устанавливают не на все комплектации Lada XRAY. Однако этой опцией можно дооснастить автомобиль своими руками.

Инструкцию по установке и подключению зеркал с электроприводом и обогревом на Lada XRAY опубликовал svha1983. Для подключения использовался штатный (заводской) способ.

Понадобится:

Зеркала (оригинал или аналог)
Регулятор наружного зеркала заднего вида (оригинал или аналог)
Накладка бокового электрического зеркала заднего вида
Жгут для подключения электрозеркал
клемма лира 6.3 -1 шт.
клемма лира 4.8 -2шт.
разветвитель предохранителя мини
предохранитель мини 5 А (2шт).

Порядок действий:

Снять зеркала.

Если готовый жгут с проводами покупать не стали, тогда обратите внимание, в какие места в фишках подключения зеркал идут провода из джойстика:

Тянем провода от блока управления зеркалами через магнитолу, далее над бардачком. В ходе работ вытаскиваем пины из фишек косы:

Убираем коврик и снимаем крепления ковролина. Находим куда заходит жгут проводки в стойке крепления двери. С помощью куска провода вытягиваем жгут проводов из салона, предварительно отсоединив резиновую гофру идущую в дверь:

Протягиваем проводку через гофру. Пришлось надрезать резину со стороны крепления гофры к двери, чтобы вынуть жгут, заизолировать и протянуть через пустоты двери. Из гофры через дверь выводим жгут через резиновую заглушку (там выходит штатная проводка зеркал):

Вставляем пины в свободные места штатной фишки:

Оклеиваем жгут антискрипом и притягиваем к заводской проводке пластиковыми хомутами:

Питание обогрева подключаем к штатной кнопке включения обогрева заднего стекла. Для этого извлекаем реле обогрева и, определив мультиметром контакт, на который приходит 12 вольт после включения, извлекаем его из гнезда:

Срезаем и обжимаем заново вместе с проводом на другом конце которого уже обжата клемма лира 4.8 Для удобства работы снимаем блок предохранителей с креплений и заводим клемму 4.8 в свободное гнездо мини предохранителей:

Плюсы с обоих зеркал обжимаем клеммой 4.8 и вставляем в свободное гнездо рядом с клеммой питания. Ставим блок предохранителей обратно на крепления, возвращаем на место реле. Минус на косе идет общий на все. Подключаем, где удобно (например, к металлическому кронштейну над бардачком). Ставим предохранитель на 5 ампер:

Питание приводов зеркал припаиваем к разветвителю предохранителя мини. Питание идет на 12ю ногу на джойстике (у аналога). Определяется прозвонкой согласно расположению пинов на фишке подключения джойстика. Разветвитель подключаем к предохранителю F32.

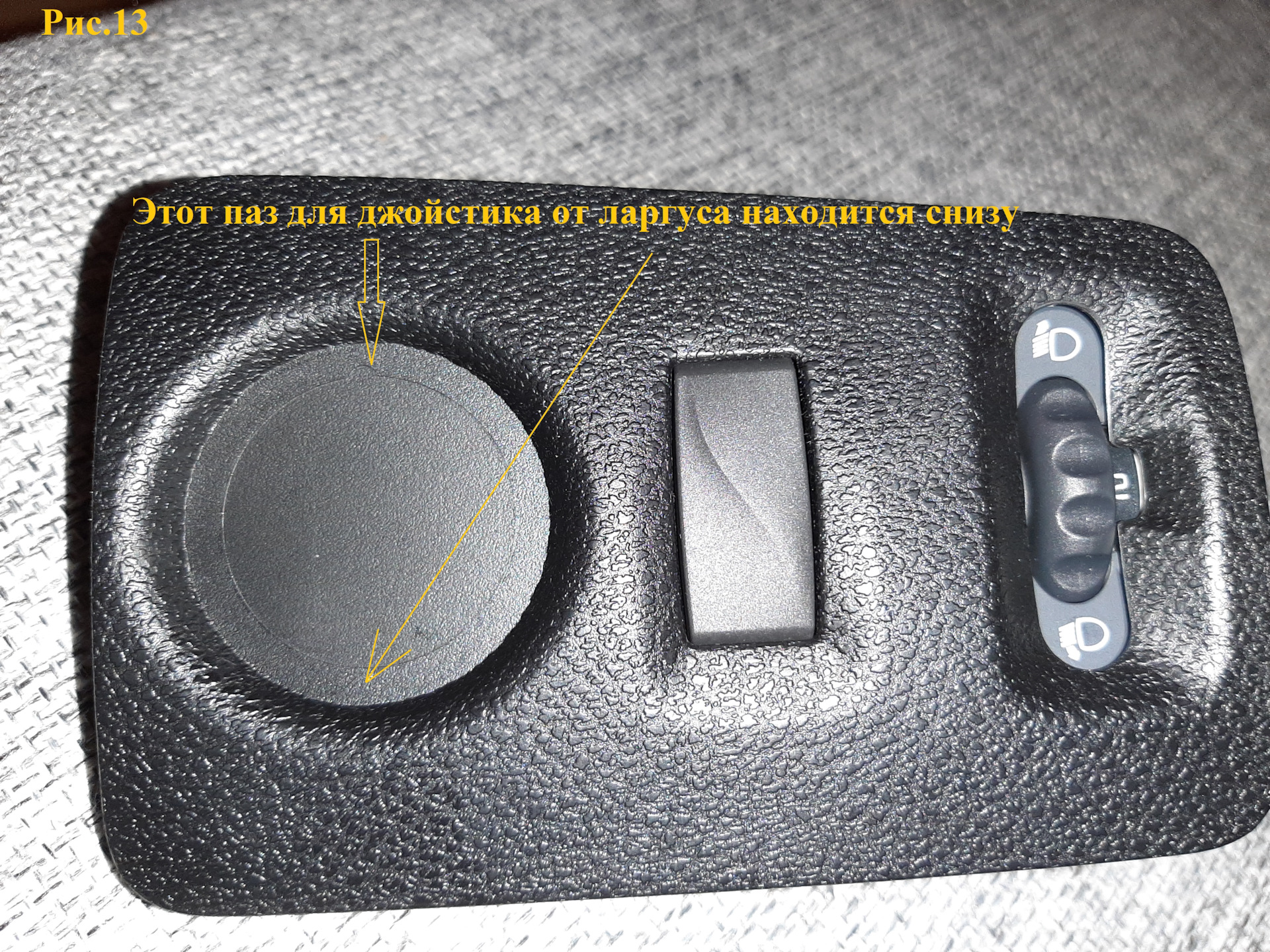

Монтаж джойстика. Извлекаем при помощи пластиковой лопатки блок управления, где находится корректор положения фар. Отключаем фишку питания корректора. На блоке, в месте установки джойстика есть контур выреза отверстия под джойстик:

Любым удобным способом вырезаем по контуру отверстие (например, высверливаем по контуру и обрабатываем круглым напильником по дереву) и вставляем джойстик:
