    Как подключить видеорегистратор и другие гаджеты на Lada XRAY

    Видеорегистратор считается одним из самых популярных автомобильных аксессуаров. Менее популярными являются навигатор и радар-детектор. Рассмотрим, как установить эти устройства в машину так, чтобы провода не болтались по панели. И как выполнить подключение без вмешательства в проводку автомобиля, чтобы сохранить гарантию.

    Подключение видеорегистратора с сохранением гарантии

    Преимущества данного метода:

    • Подключение к прикуривателю (в проводку автомобиля не вмешиваемся, сохраняем гарантию);
    • Все провода спрятаны;
    • Время на установку около 5-10 минут.

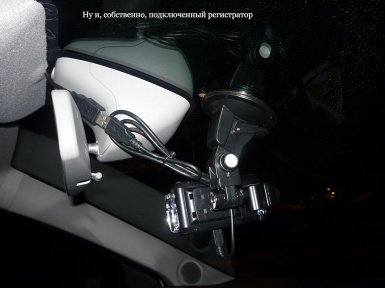

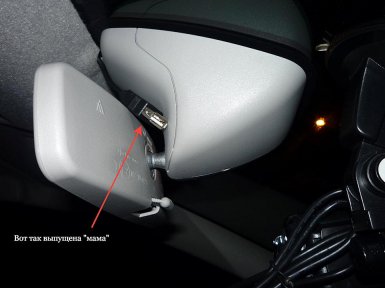

    Так как провод питания у видеорегистратора короткий, пришлось купить удлинитель USB. Сам аксессуар размещаем на ветровом стекле около за зеркалом заднего вида.

    Как подключить видеорегистратор и другие гаджеты на Lada XRAYКак подключить видеорегистратор и другие гаджеты на Lada XRAYКак подключить видеорегистратор и другие гаджеты на Lada XRAYКак подключить видеорегистратор и другие гаджеты на Lada XRAY

    Прячем провода таким образом:

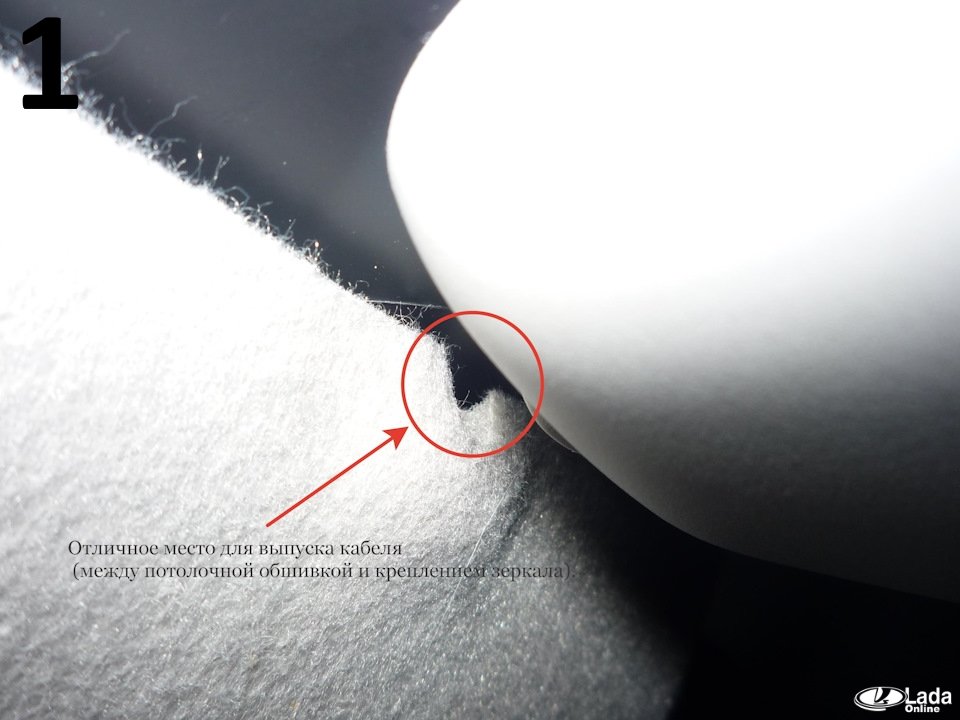

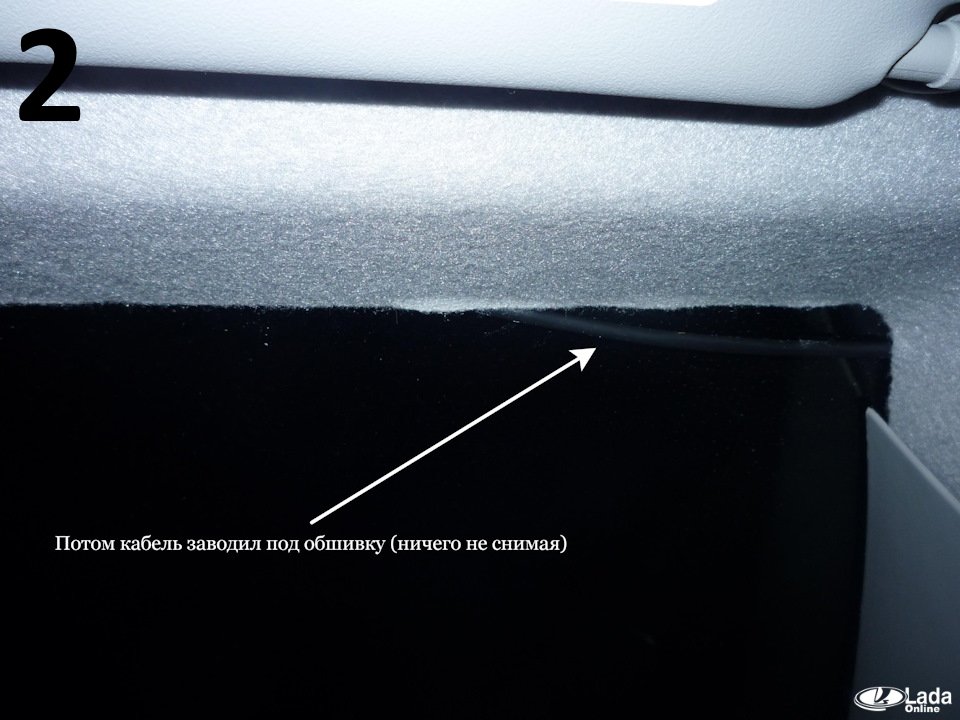

    1. Провод прячем под обшивку потолка возле крепления зеркала.
    2. Затем протягиваем его до правой стойки лобового стекла, отгибая край обшивки.
    3. Затем отщелкиваем верхнее крепления накладки и укладываем кабель под резиновый уплотнитель.
    4. В нем он спускается до самого низа к бардачку.

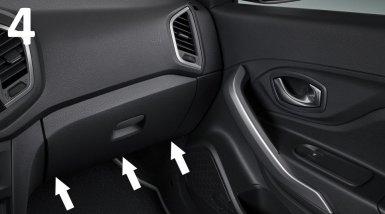

    5. Далее провод протягиваем за вещевым ящиком к тоннелю.
    6. Выводим к прикуривателю через щель между тоннелем и панелью.

    схема подключения видеорегистратора на lada xrayпровод для подключения видеорегистратора на lada xray возле зеркалапровод для подключения видеорегистратора на lada xray возле зеркалапровод для подключения видеорегистратора на lada xray под обшивкой потолкапровод для подключения видеорегистратора на lada xray под обшивкой потолкапровод для подключения видеорегистратора на lada xray за облицовкой стойки стеклапровод для подключения видеорегистратора на lada xray за облицовкой стойки стеклапровод для подключения видеорегистратора на lada xray под бардачкомпровод для подключения видеорегистратора на lada xray под бардачкомпровод для подключения видеорегистратора на lada xray выходит к прикуривателюпровод для подключения видеорегистратора на lada xray выходит к прикуривателю

    Недостаток в том, что прикуриватель будет все время занят.

    Другие способы подключения аксессуаров

    Точки подключения дополнительного оборудования в салоне Lada XRAY:

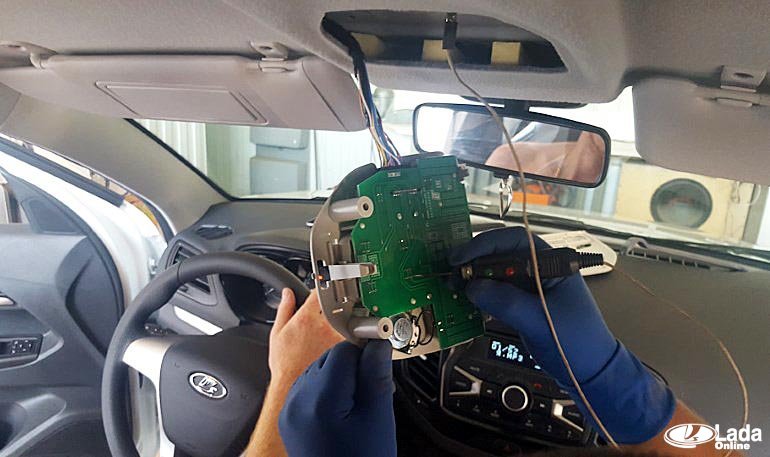

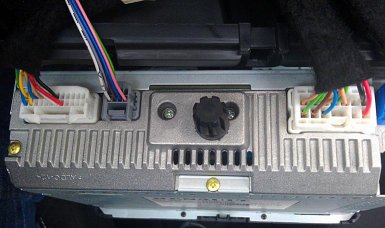

    подключение видеорегистратора к плафона на потолке lada xrayподключение видеорегистратора к плафона на потолке lada xrayподключение видеорегистратора к магнитоле lada xrayподключение видеорегистратора к магнитоле lada xray

    Другими популярными аксессуарами для Lada XRAY считаются: подлокотник и дополнительный плафон освещения салона.

    Источник фото: бортовой журнал Dobermant

    Ключевые слова: аксессуары lada xray | стекла lada xray

    2
    нравится
    0
    не нравится
    Обнаружили ошибку? Выделите ее и нажмите Ctrl+Enter..

    Как лучше подключить гаджеты в салоне Lada XRAY?


    Похожие материалы
  • Как установить противотуманные фары (ПТФ) на Лада Веста
  • Подключение видеорегистратора и другого оборудования на Лада Веста
  • Установка и подключение магнитолы на Ниву (ВАЗ 2121, 2131)

  • Быстрый вход:

    или

    • bowtiesmilelaughingblushsmileyrelaxedsmirk
      heart_eyeskissing_heartkissing_closed_eyesflushedrelievedsatisfiedgrin
      winkstuck_out_tongue_winking_eyestuck_out_tongue_closed_eyesgrinningkissingstuck_out_tonguesleeping
      worriedfrowninganguishedopen_mouthgrimacingconfusedhushed
      expressionlessunamusedsweat_smilesweatdisappointed_relievedwearypensive
      disappointedconfoundedfearfulcold_sweatperseverecrysob
      joyastonishedscreamtired_faceangryragetriumph
      sleepyyummasksunglassesdizzy_faceimpsmiling_imp
      neutral_faceno_mouthinnocent
    Вопрос: Напишите цифрой «три тысячи сто пятьдесят девять»

    Внимание! Незарегистрированные пользователи не получают уведомлений о появлении новых комментариев.

    Вопросы не относящиеся к статье просьба задавать на форуме

    Как вставить изображение в комментарий

    1. Плафон перчаточного ящика задействован в схеме энергосбережения авто, питание (12 вольт) присутствует с момента снятия авто с охраны (открытия дверей) и пропадает через 3-5 мин. после засыпания авто.

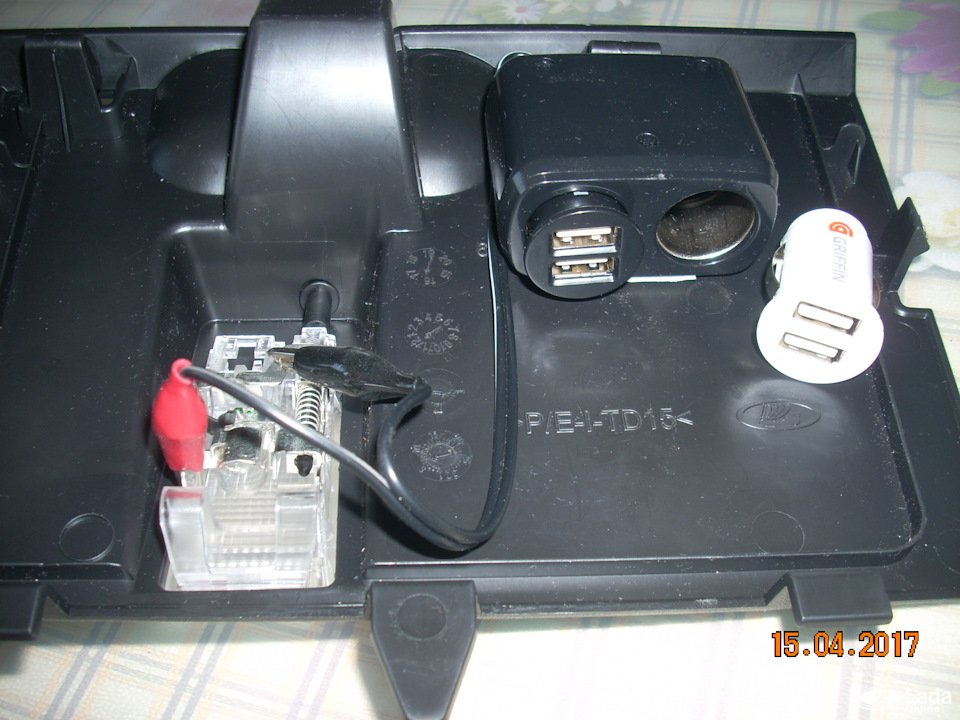

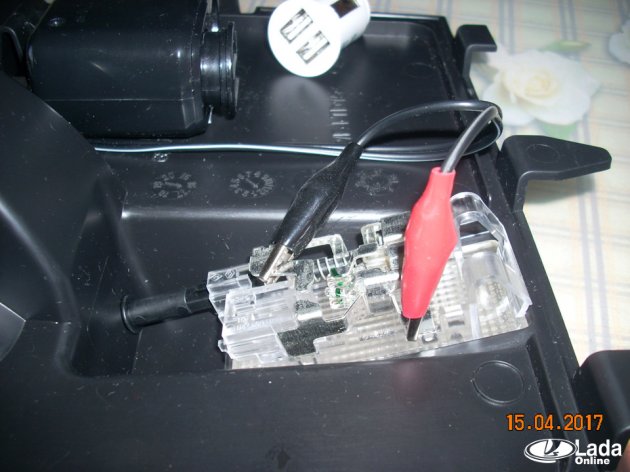

      Подключился "крокодилами" до выключателя, держится мертво и можно быстро убрать весь колхоз. Прямоугольный разветвитель закрепил на липкой ленте (полосках ЗМ). Конструкция понятна из фоток.

      Адаптеры 12/5 вольт оставил в разветвителе, а кабель от адаптера до Видеорега удлинил стандартным (1,8 метра USB 2.0 с разъёмами розетка/вилка), который проложил по правой стойке и дальше между войлоком и лобовым стеклом. А там уже коротким (USB 2,0-microUSB), непосредственно до ВидеоРега.

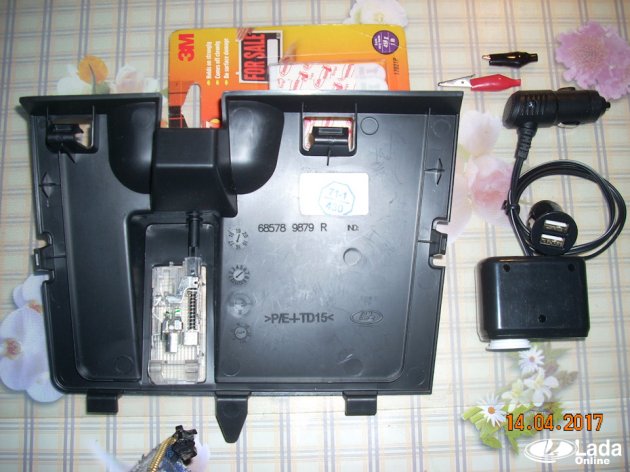

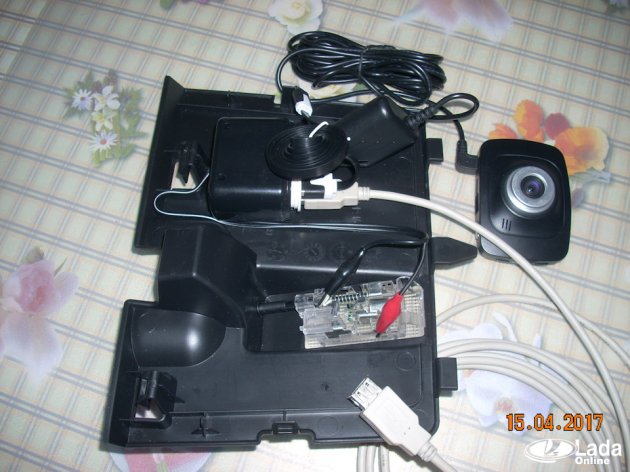

      Снимаем панель, несем домой и на досуге колхозим.

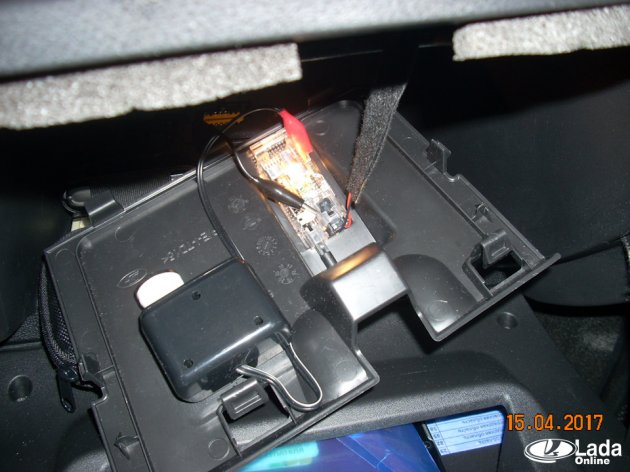

      Разветвитель крепим на 2-х сторонней липучке и подключаемся к плафону(до выключателя).

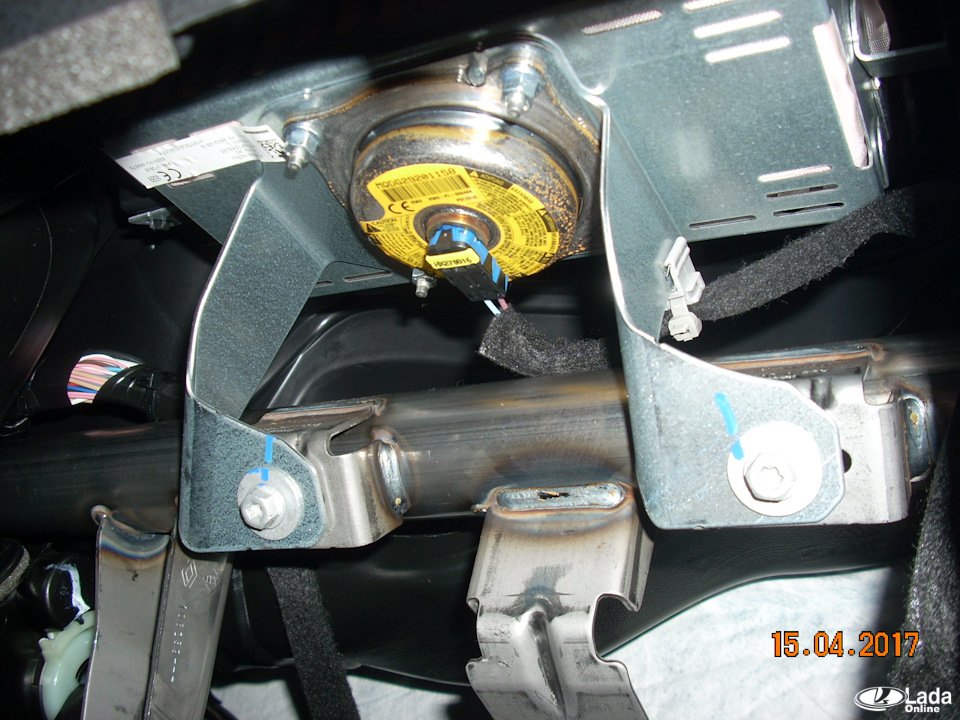

      После снятия в бардачке потолочной панели с плафоном подсветки, открывается шикарный доступ к потрохам торпеды.

      Подключение

      Примерка

      Ставим на место.

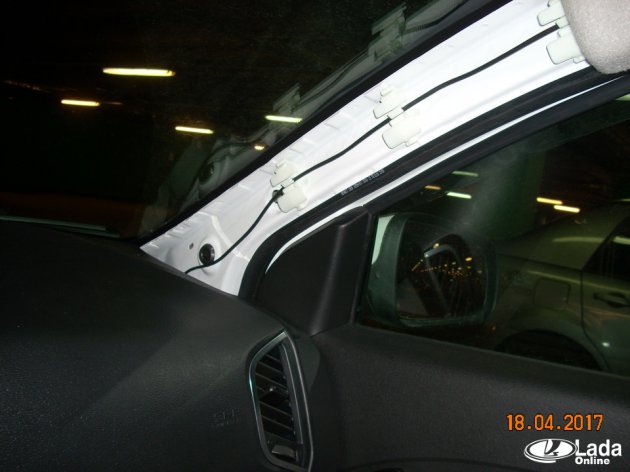

      Кабель тянем по правой стойке.

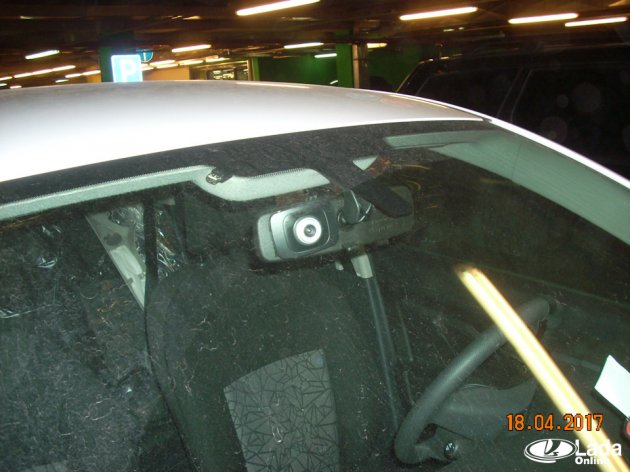

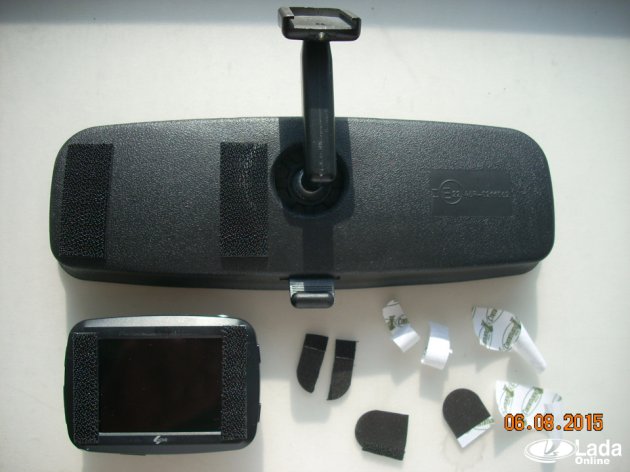

      Сам Регистратор крепим на застежке липучке. Вариант надежный, переехал с предыдущей Калины.

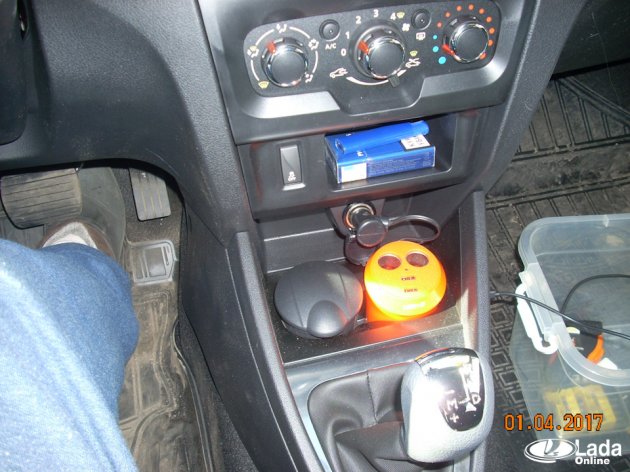

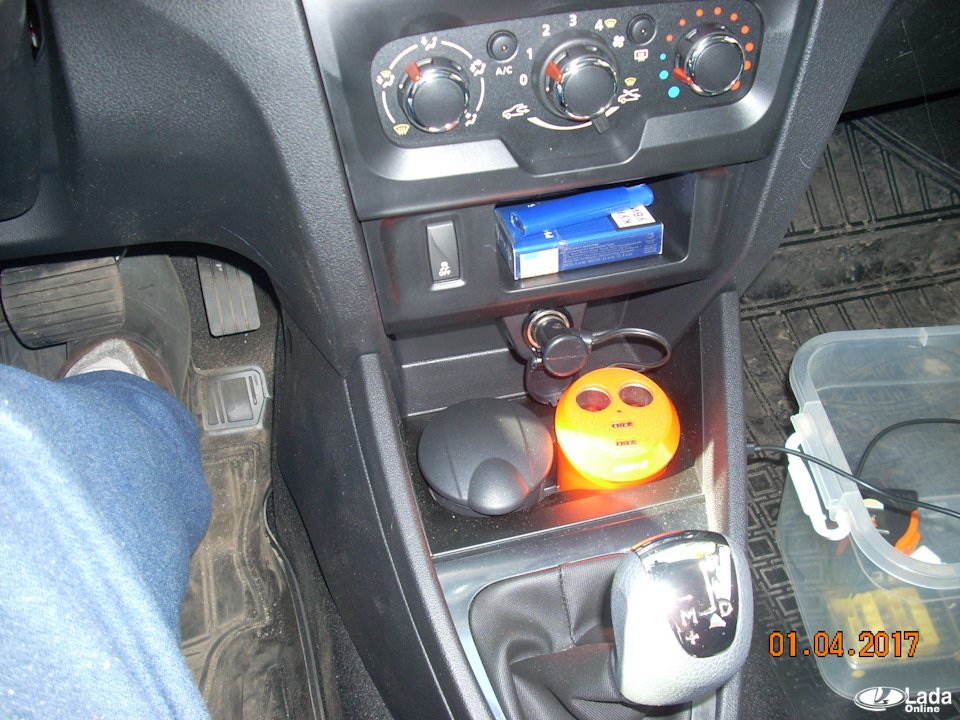

      Для остальных гаджетов разветвитель в виде пепельницы в основной прикуриватель.

      https://www.drive2.ru/l/472092635767505070/
      Ответить

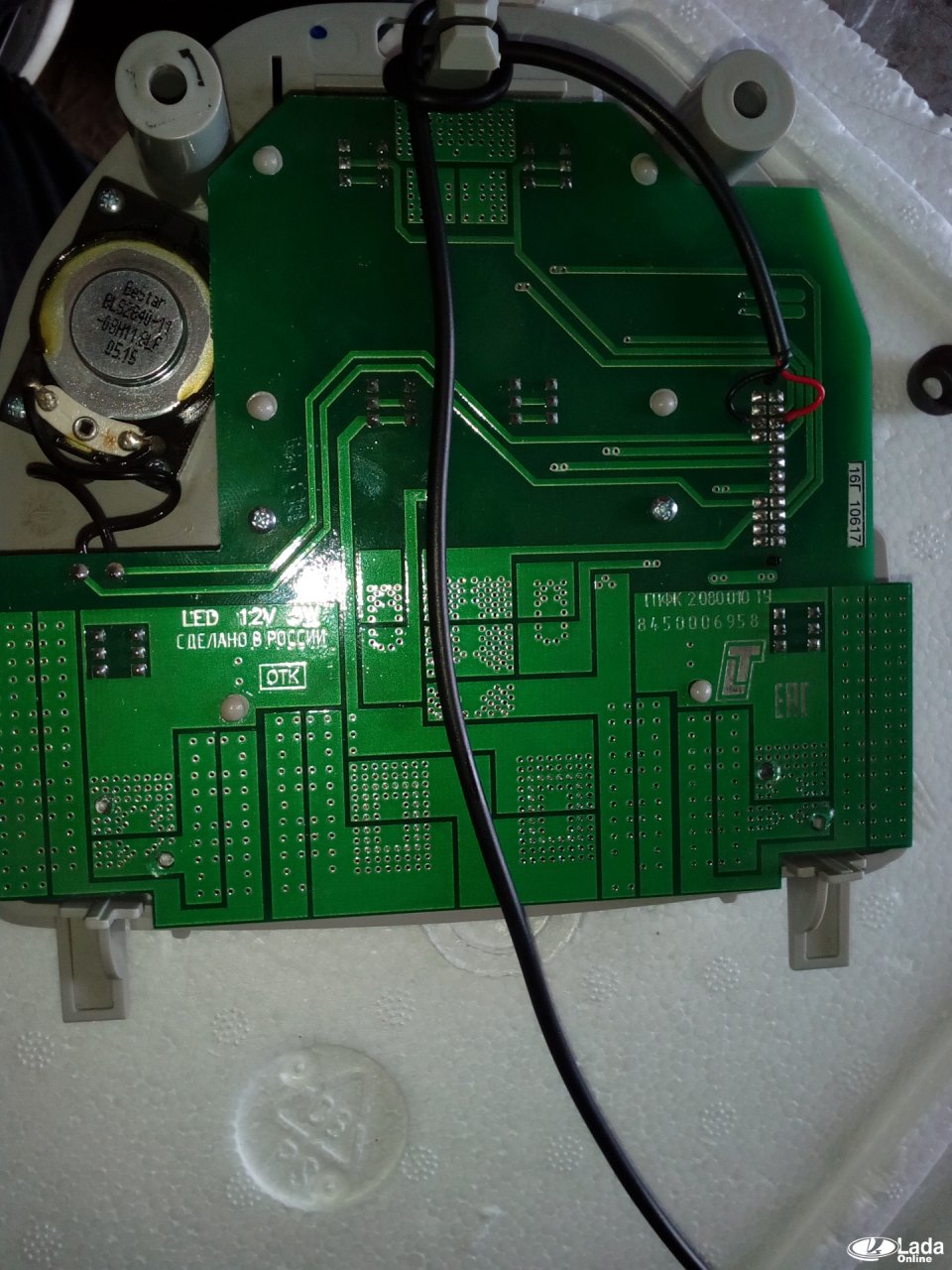

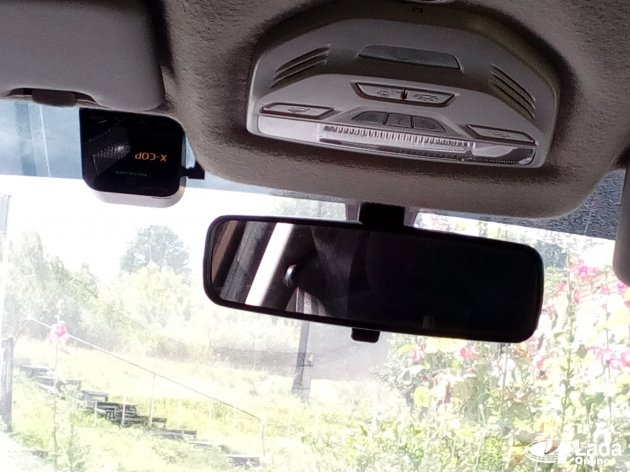

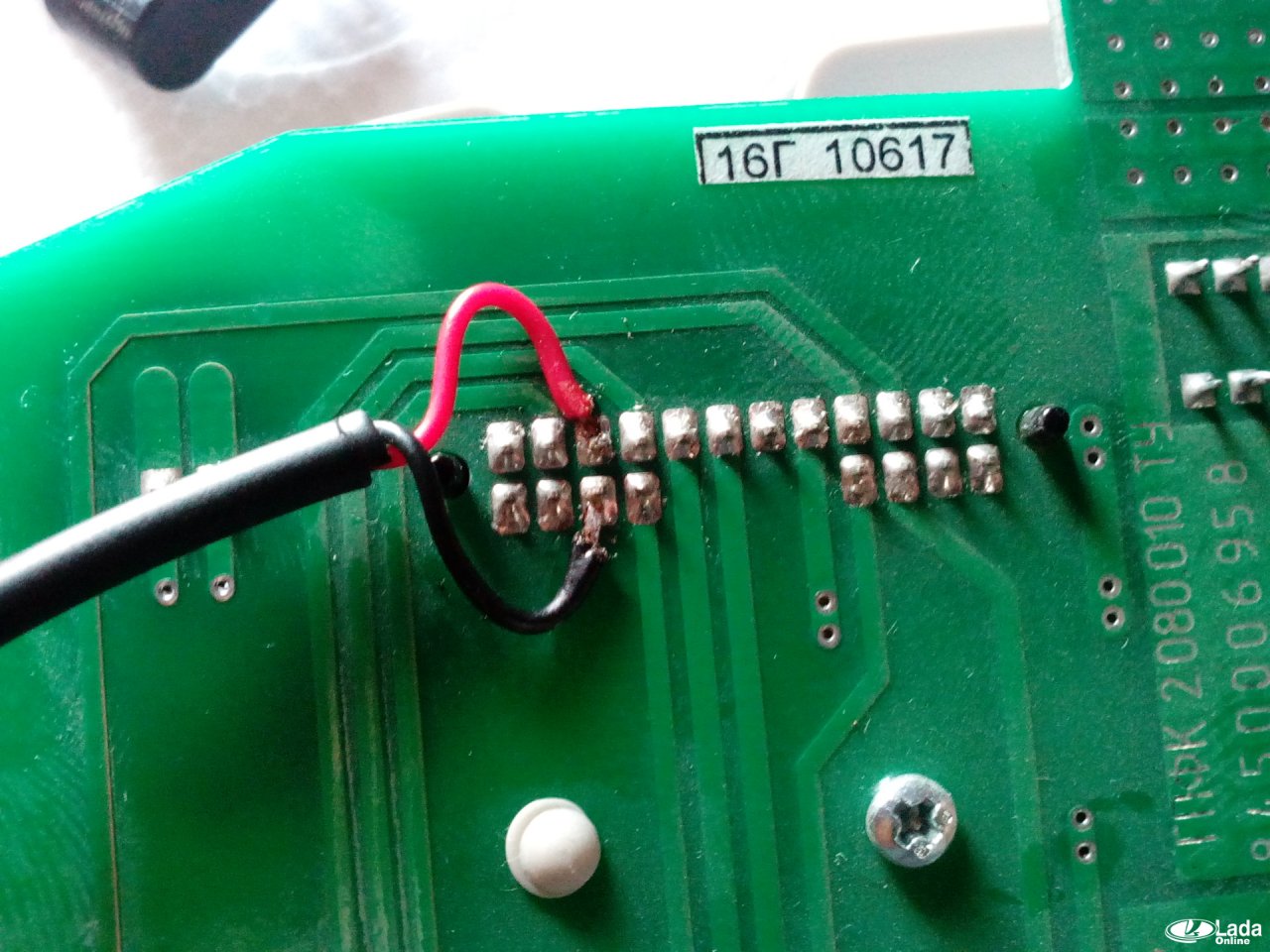

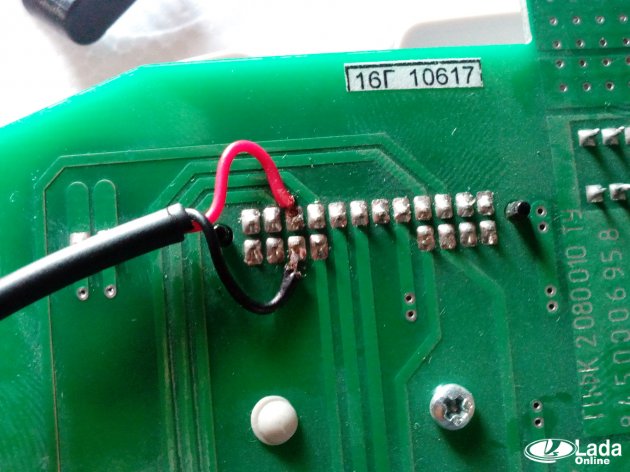

    2. Пример подключения радар-детектора на Lada XRAY к плафону ЭРА-ГЛОНАСС



      https://www.drive2.ru/l/480472013882786314/
