    Доработка магнитолы Lada XRAY (выпаиваем линейные выходы и Remout)

     14 декабрь 2016  LadaOnline    12 065    3

    Доработка магнитолы Lada XRAY (выпаиваем линейные выходы и Remout)

    Штатная магнитола Lada XRAY (которая перекочевала от Renault) не имеет линейных выходов. Это значит, что добиться качественного звучания музыки при использовании усилителя и сабвуфера не получится. Выход есть - выпаять линейные выходы своими руками.

    Потребуется: разъемы RCA (4 шт), конденсаторы емкостью 10мФ 16 Вольт (4 шт), паяльник, термопистолет.

    Задача: найти на плате линейные выходы и припаять к ним разъемы RCA, используя конденсаторы.

    Снимаем магнитолу и разбираем ее. Расположение линейных выходов на фото:

    1. на магнитоле с кнопками.
    2. на магнитоле Media Nav Evolution (определить Front и Rear можно «методом тыка»: баланс влево, звук назад и ищем, и так далее с каждым вариантом).

    Расположение линейных выходов магнитолы lada xrayРасположение линейных выходов магнитолы lada xray (media nav evolution)

    Припаиваем сначала конденсаторы, укладываем их боком и фиксируем каплей термоклея.

    припаиваем конденсаторыприпаиваем конденсаторы

    Далее припаиваем тюльпаны (разъемы RCA). Экраны от звуковых проводов были скручены попарно, затем к ним подпаиваем тонкие провода (0,5 мм2) и в термоусадку. Подпаиваем на ближайший пятачок земли на плате. Далее процесс подпайки сигнальных проводов к выводам конденсаторов.

    припаиваем RCA линейные выходы к магнитоле Lada XRAY/Dusterприпаиваем RCA линейные выходы к магнитоле Lada XRAY/Dusterприпаиваем RCA линейные выходы к магнитоле Lada XRAY/Duster

    Если после такой доработки на заведенном двигателе в колонках появляется треск, значит на линейных выходах слишком низкое напряжение. В этом случае необходимо использовать усилитель линейного выхода.

    усилитель линейного выхзодаусилитель линейного выхзода на магнитоле Lada XRAY/Dusterусилитель линейного выхзода на магнитоле Lada XRAY/Duster

    Также можно выпаять линию Remout (нужна для автоматического включения усилителей после включения магнитолы), схема для реализации:

    схема remout для магнитолы media nav evolutionRemout на магнитоле media nav evolution

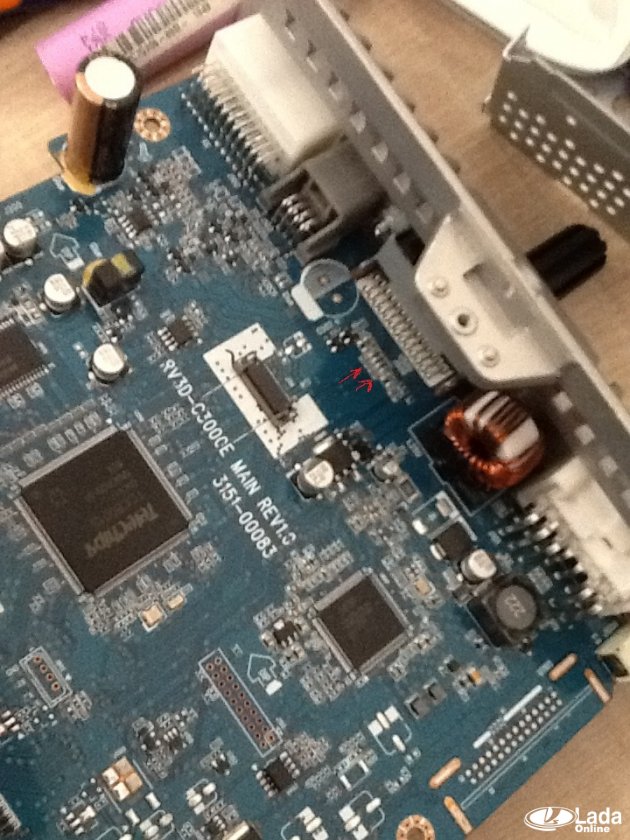

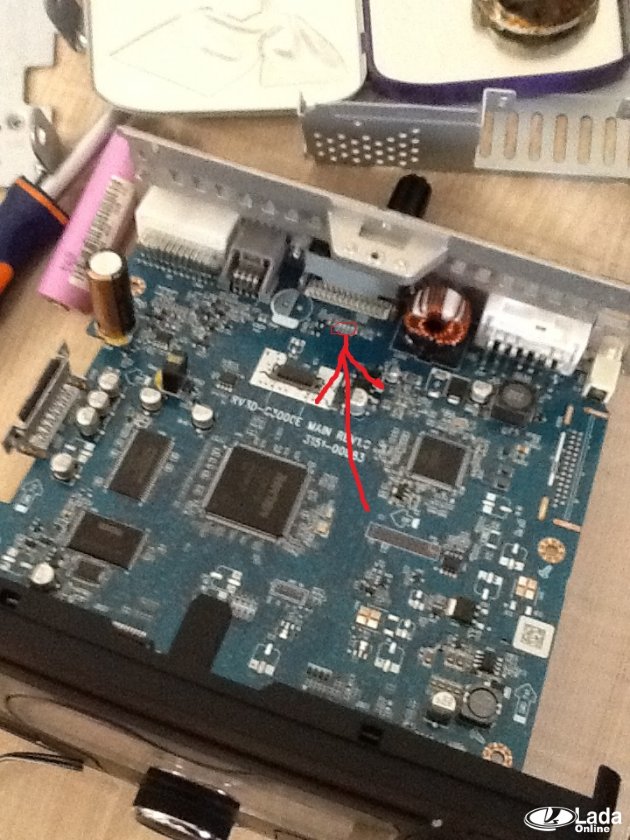

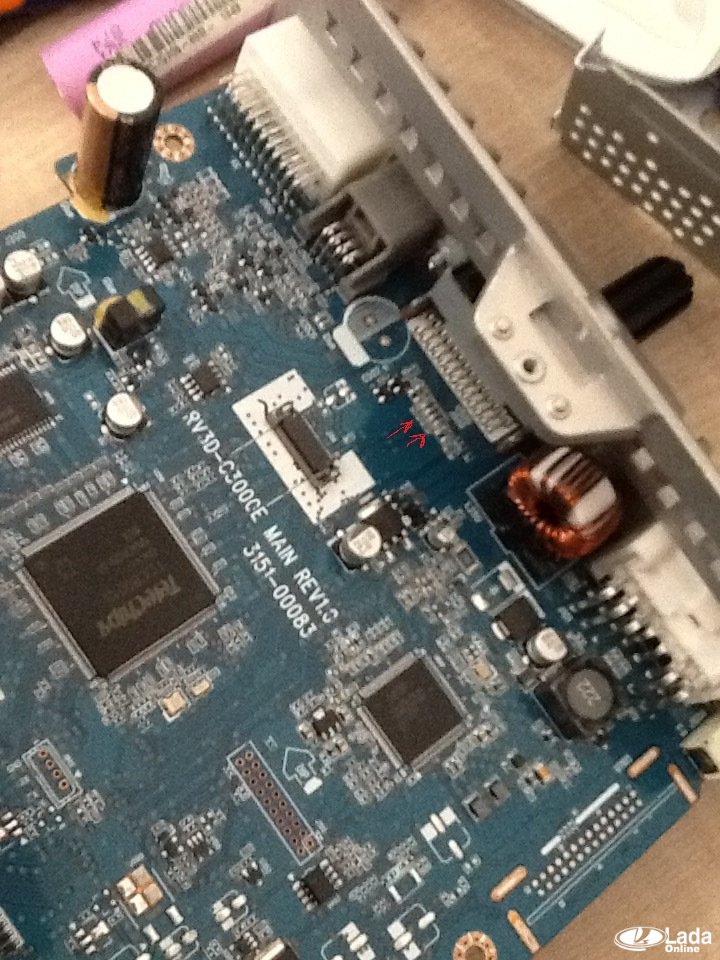

    Управляющий сигнал с платы на Remout определялся мультиметром (3 или 4 контакт микросхемы, которая прикручена к корпусу через герметик, там + появляется после загрузки системы).

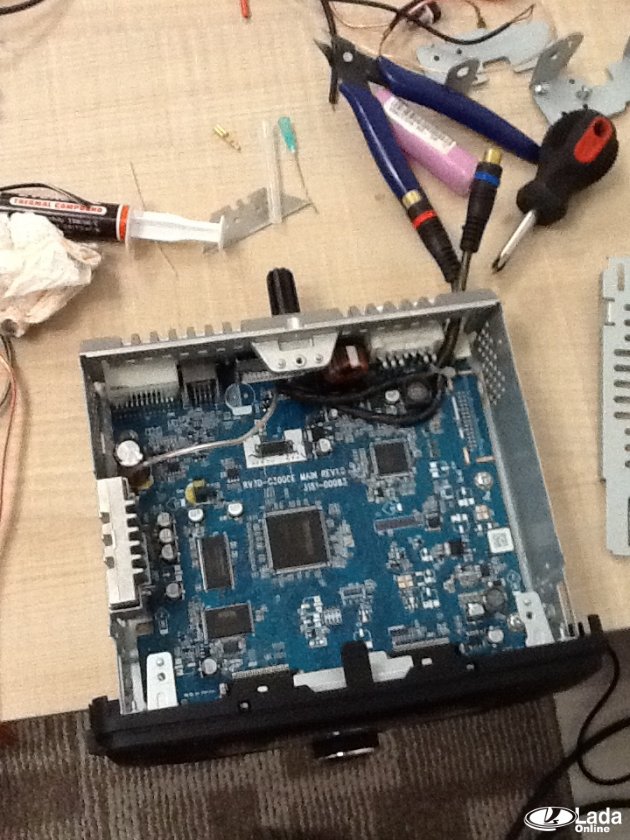

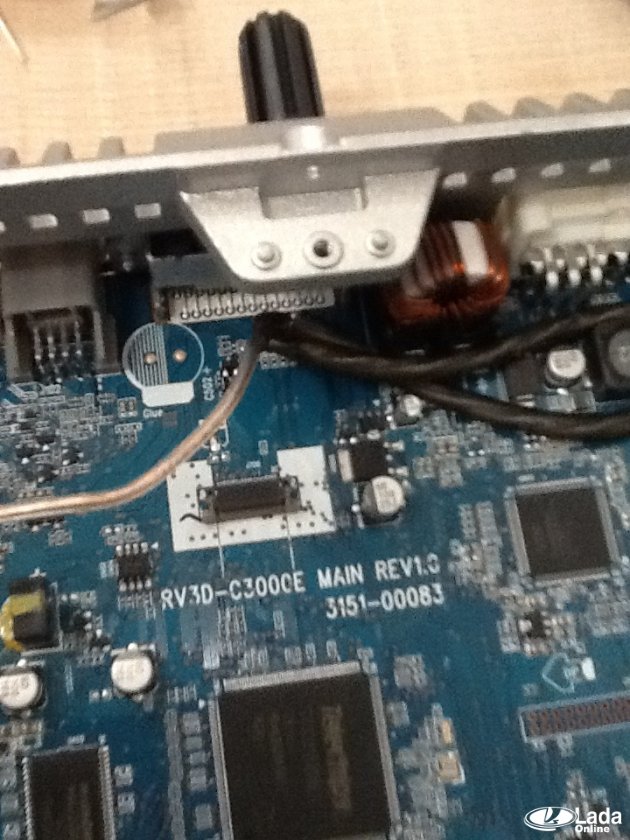

    Перед обратной сборкой под основание микросхемы УМЗЧ не забываем намазать свежую термопасту. Провода выводим из корпуса магнитолы и фиксируем пластиковым хомутом.

    Напомним, без линейных выходов подключение усилителя и сабвуфера на Lada XRAY можно выполнить к задним динамикам. Кстати, а вы знаете, что прошивку магнитолы Media Nav Evolution можно заменить. Это позволит смотреть видео, пользоваться другими навигационными программами и т.д.

    Источник фото: bahek29, master-gkh и Ferrocenik4
