    Как переключать треки/радиостанции на руле Lada XRAY

     27 март 2017  LadaOnline    21 427    19

    Как переключать треки/радиостанции на руле Lada XRAY

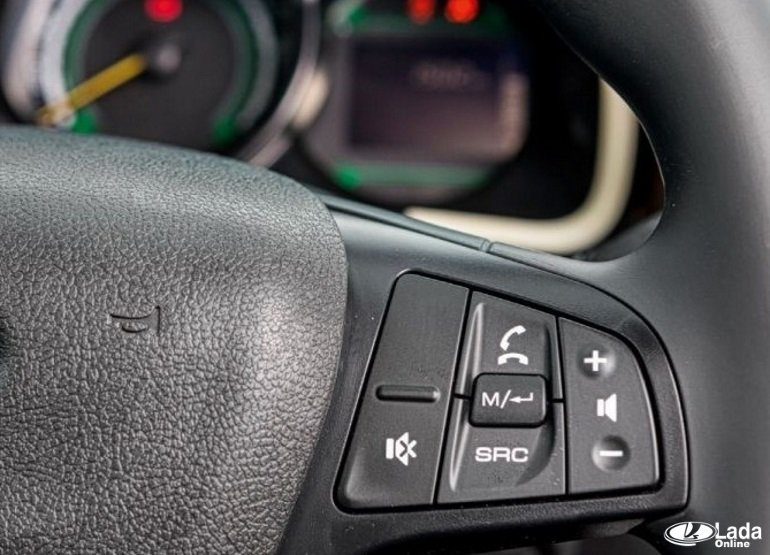

    В богатых комплектациях Lada XRAY в салоне автомобиля установлена мультимедийная система (ММС) Media Nav Evolution с 7'' цветным дисплеем. Управлять громкостью можно кнопками на руле, но кнопок переключения треков (предыдущий, следующий) нет, для этого приходится тянуться рукой до экрана ММС. Избавиться от этого недостатка можно при помощи установки дополнительного переходника.

    Описание

    Как переключать треки/радиостанции на руле Lada XRAY

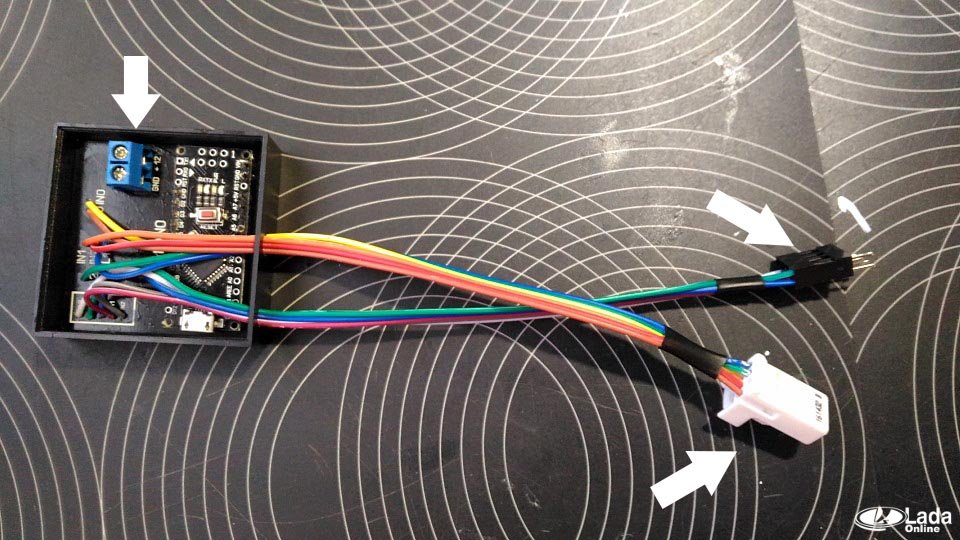

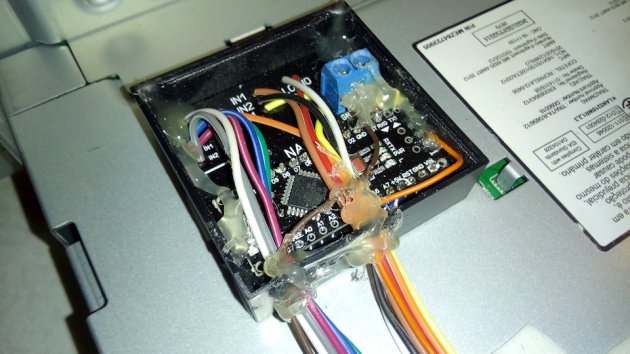

    Переходник представляет собой устройство в прямоугольном корпусе (50х50х15 мм) без крышки с двумя колодками с проводами. Устанавливается он между джойстиком на руле и ММС. После его установки появляется возможность переключать треки/радиостанции при помощи короткого нажатия на кнопки «трубка» и «SRC». При длительном нажатии эти клавиши выполняют штатные функции.

    Устройство имеет три разъема:

    1. Белый (вставляется до щелчка в освободившееся гнездо магнитолы).
    2. Черный имеет Г-образную форму контактов.
    3. Разъем на плате под отвертку (GND и 12 V).

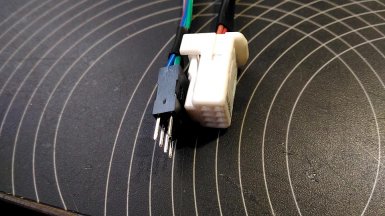

    устройство для переключения треков и радиостанций на руле Lada XRAYустройство для переключения треков и радиостанций на руле Lada XRAY

    Устанавливается устройство между шлейфом от руля и ММС.

    Как изготовить своими руками

    Схему удалось составить после изучения кнопок на руле автомобилей Renault.

    Как переключать треки/радиостанции на руле Lada XRAY

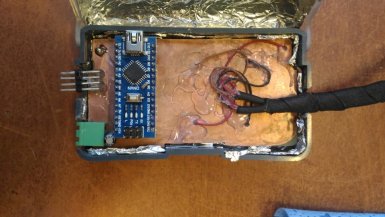

    Суть переходника в присвоении клавишам 1 и 2 функции перелистывания треков коротким нажатием, а долгим реализацию штатных функций. Основой переходника служит Arduino Nano, а исполнительным элементом 8 герконовых реле, повторяющих действия кнопок и энкодера.

    Как переключать треки/радиостанции на руле Lada XRAY

    Для приема сигнала с выводов IN0 IN1 и IN2 используются аналоговые входы Arduino, а на выводы L1 и L0 отправляются 2,5 и 5 Вольт. С цифровых выходов сигналы передаются на ULN2803, а та в свою очередь управляет реле. Питание в схеме раздельное, реле питается от стабилизатора 5V, а Arduino от 9V. Герконовые реле были выбраны ввиду их малого размера и бесшумности.

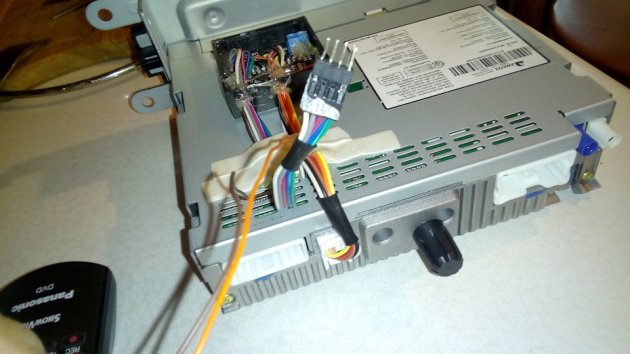

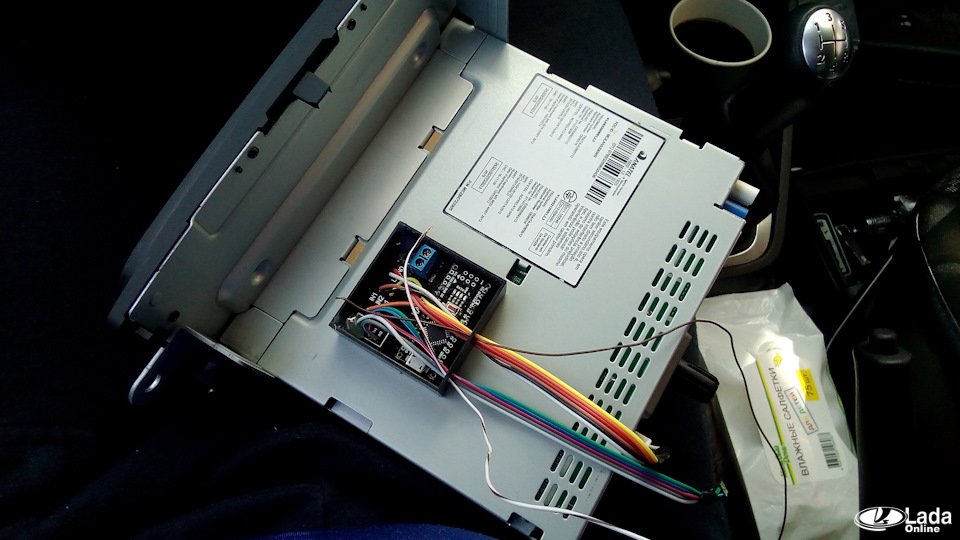

    Как переключать треки/радиостанции на руле Lada XRAYКак переключать треки/радиостанции на руле Lada XRAY

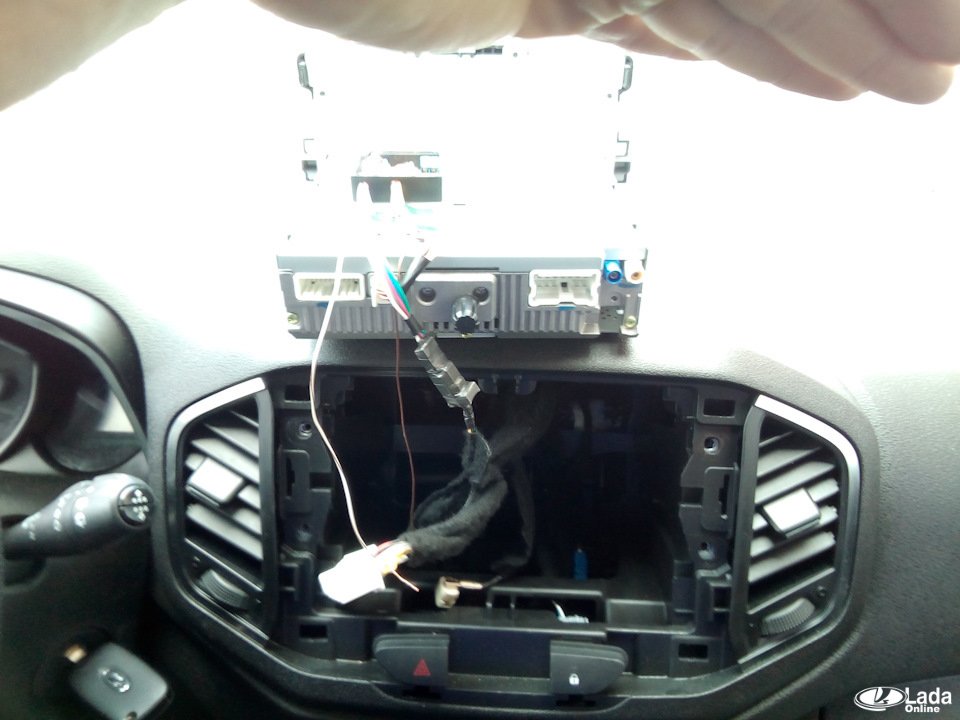

    Порядок подключения

    1. Снять ММС.

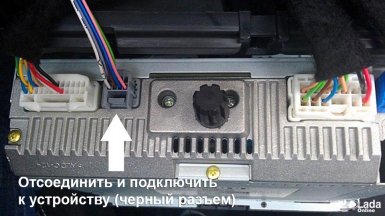

    2. Отсоединить колодку с проводами от ММС и соединить ее с черным Г-образным разъемом устройства. Расстояние между контактами у разъемов не совпадает, но они подходят друг к другу (для надежности лучше замотать изолентой).
    3. Вставить белый разъем устройства в ММС.
    4. Подсоединить к контактам GND и 12 V на плате. Питание 12 В можно взять с контакта №2 (желтый провод 24-пиновой колодки) магнитолы, а «массу» с контакта №12 (черный провод 12-пиновой колодки) магнитолы. Распиновка магнитолы.

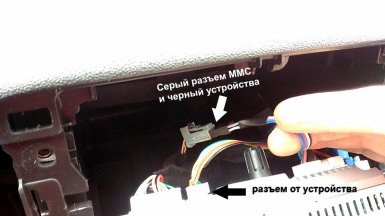

    подключение устройства для переключения треков и радиостанций на руле Lada XRAYподключение устройства для переключения треков и радиостанций на руле Lada XRAY

    В устройстве есть защита от переполюсовки, а также если вы соедините что-то не так, то ничего страшного не произойдет. С магнитолой ничего не случится, так как цепи гальванически развязаны. Устройство также работает с мультирулем от Весты (если на XRAY активируете круиз-контроль).

    В настоящее время купить устройство нельзя, продажи прекращены с августа 2018 года.

    Напомним, магнитолу Lada XRAY можно доработать другими способами, например, выпаять линейные выходы или прошить более функциональной прошивкой.

    Фото: бортовой журнал MoVaGen
