Как установить противотуманные фары (ПТФ) на Lada XRAY

Не все комплектации Lada XRAY имеют противотуманные фары, поэтому их самостоятельная установка является одной из популярных доработок. А вы знаете, что поставить ПТФ на XRAY не так легко, как на других современных автомобилях Лада?

Универсальный способ

Потребуется:

• ПТФ от Renault артикул 261500097R или аналог FCR220029 (все ПТФ для XRAY).
• Комплект для подключения ПТФ от Приоры.

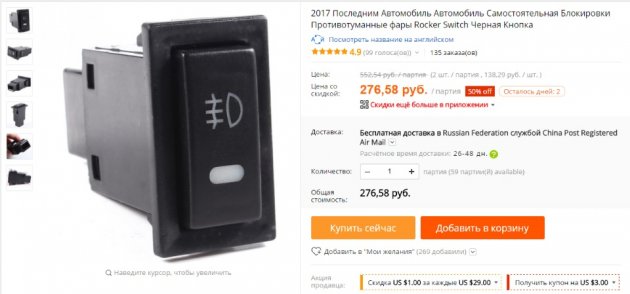

• Кнопка ПТФ (991.3710).
• Реле 4-х контактное (артикул 98.3747).
• Предохранитель на 16 А.

Установка

Снимаем передний бампер и делаем отверстия в пластиковых заглушках бампера (канцелярский нож или коронка 76 мм). Закрепляем противотуманные фары при помощи винтов.

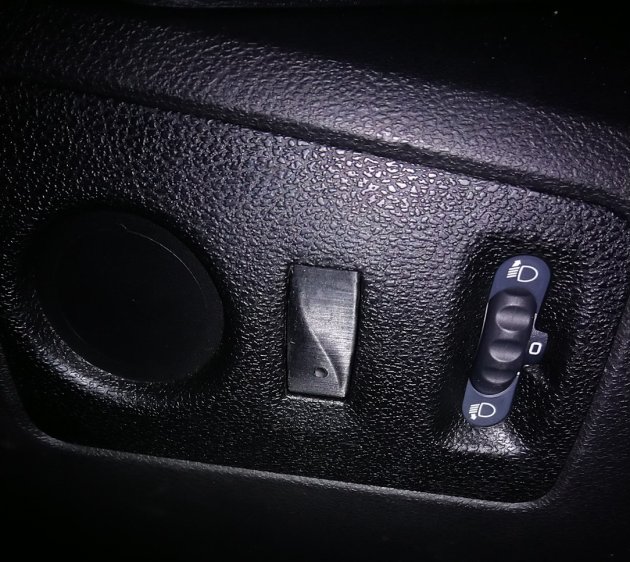

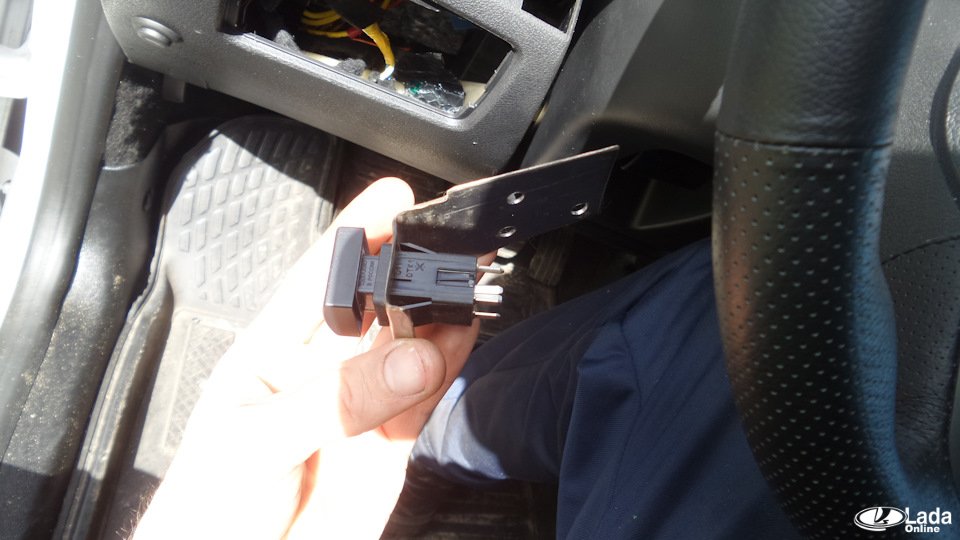

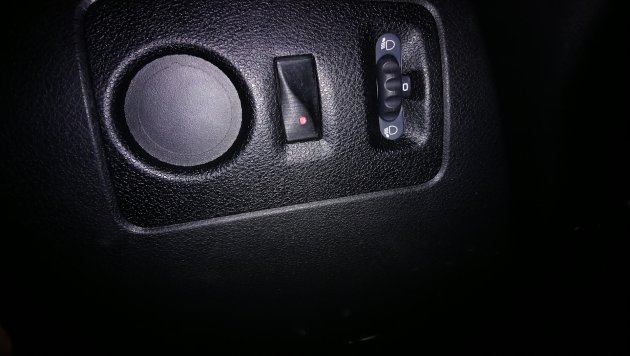

Кнопку для ПТФ устанавливаем в салоне в любом удобном месте. В данном случае она была закреплена на панели при помощи самодельного кронштейна.

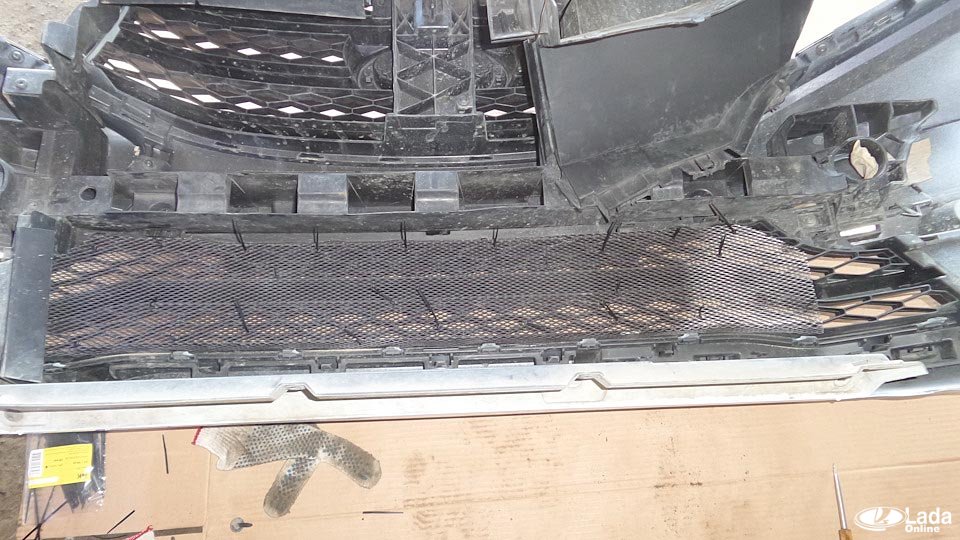

Совет: раз пришлось снимать бампер, установите сразу защитную сетку.

Подключение

Универсальная схема с доработками:

Чтобы в комбинации приборов при включении противотуманных фар загорался соответствующий индикатор, следует плюс с кнопки подвести к контакту S2-5 блока ЦБКЭ (находится в ногах водителя). Тут понадобиться фишка «мама» из системного блока!

Один провод протягиваем в моторный отсек через штатное отверстие над педальным узлом. Силовая часть собрана в моторном монтажном блоке.

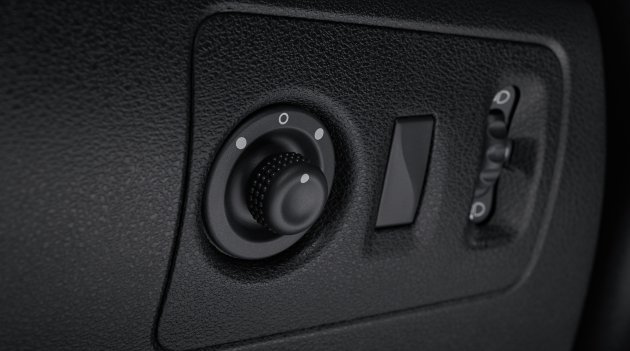

Найти необходимые контакты для подключения можно (на Lada XRAY с двигателем Renault-Nissan) в заглушке между «управление зеркалами» и «корректором фар»:

• 1 контакт - это +12В от зажигания.
• 8 контакт - это +12В подсветки.

Если этого разъема у вас нет, позаимствуйте питание с колодки магнитолы.

Штатный способ через подрулевой переключатель

Автор доработки svha1983

Потребуется:

• ПТФ 261500097R 2 шт (все ПТФ для XRAY).
• Комплект подключения ПТФ (см. комплекты для подключения XRAY)
• Левый подрулевой переключатель (QZ8201167988) 1 шт.
• Колодка реле
• Саморезы рено 4шт;
• Клемма лира 6.3 6шт;
• Облицовки противотуманных фар (см. облицовки XRAY)

Установка

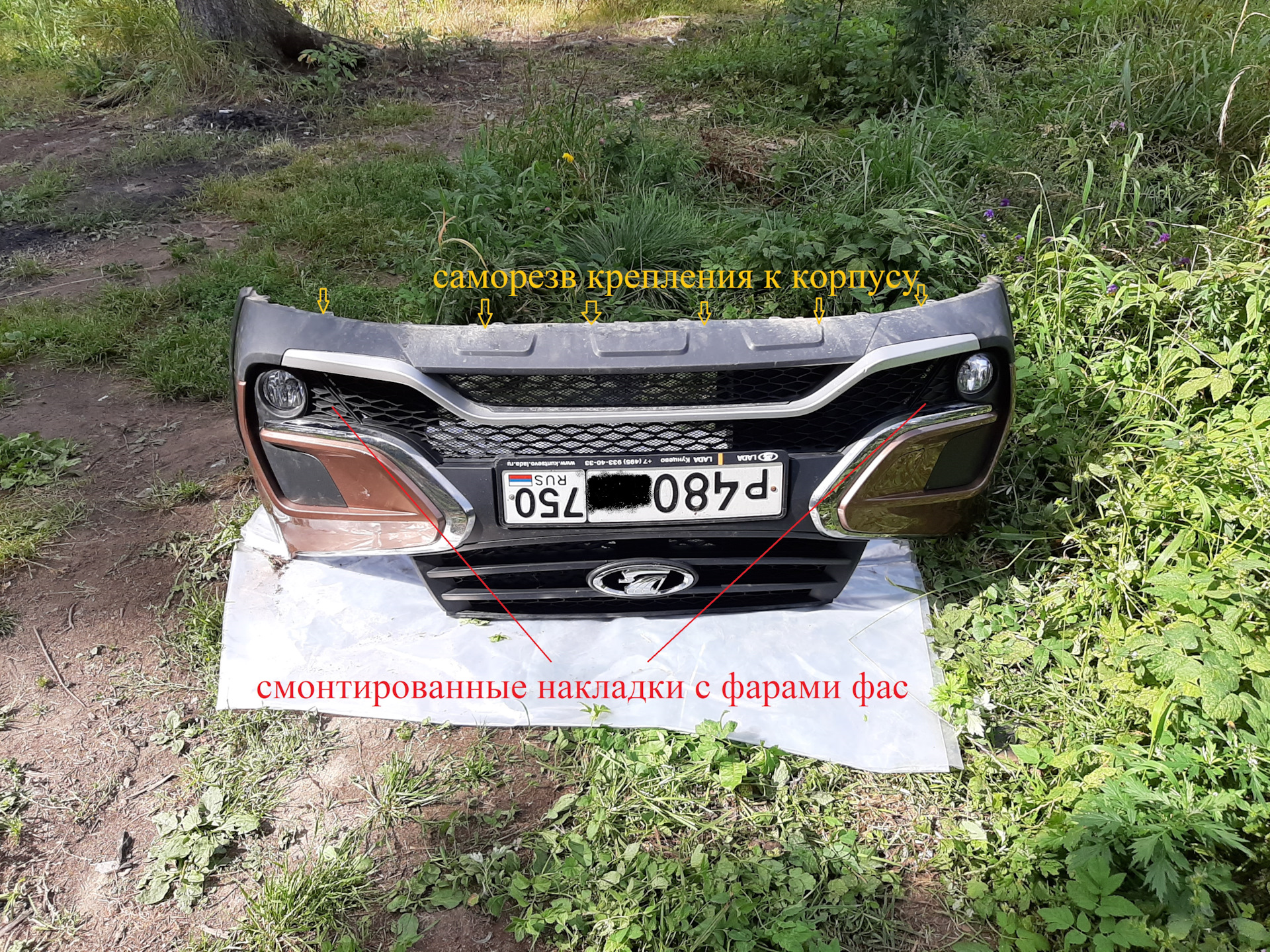

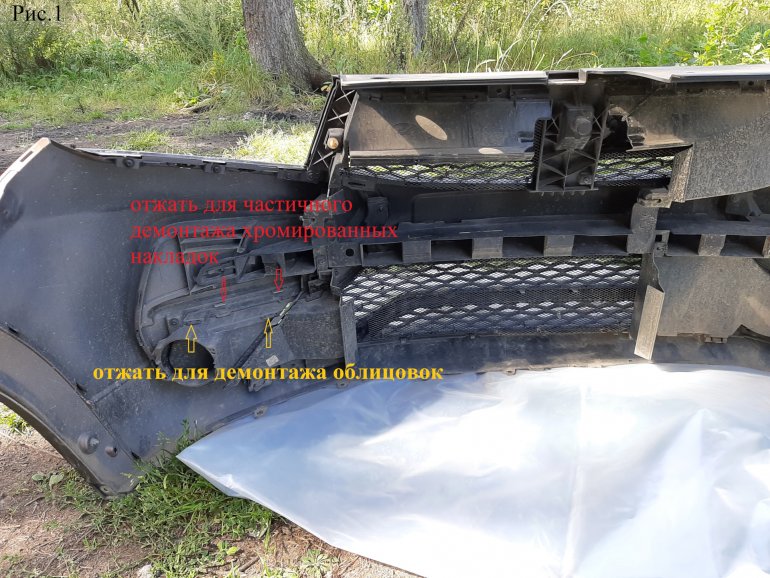

Для снятия и установки облицовок есть определенный нюанс, придётся частично снять хромированные накладки.

Прикручиваем ПТФ в штатных местах саморезами.

Протяжка проводки под капотом выполняется любым удобным способом, начинаем укладку от подкапотного блока предохранителей и протягиваем вдоль заводской проводки с фиксацией пластиковыми хомутами. Минус ПТФ подключается в боке предохранителей, поэтому фишки подключения ламп ПТФ просто выводятся к местам подключения.

Подключаем фишки к смонтированным на бампере фонарям и ставим бампер на место.

Подключение

Включение ПТФ производится через 4-х контактное реле, управление которым производится плюсом с 12-й ноги под рулевого переключателя.

Для снятия подрулевого переключателя снимаем кожух рулевого колеса, откручиваем два самореза крепления подрулевого, отсоединяем фишку звукового сигнала и отключаем фишку подключения управления.

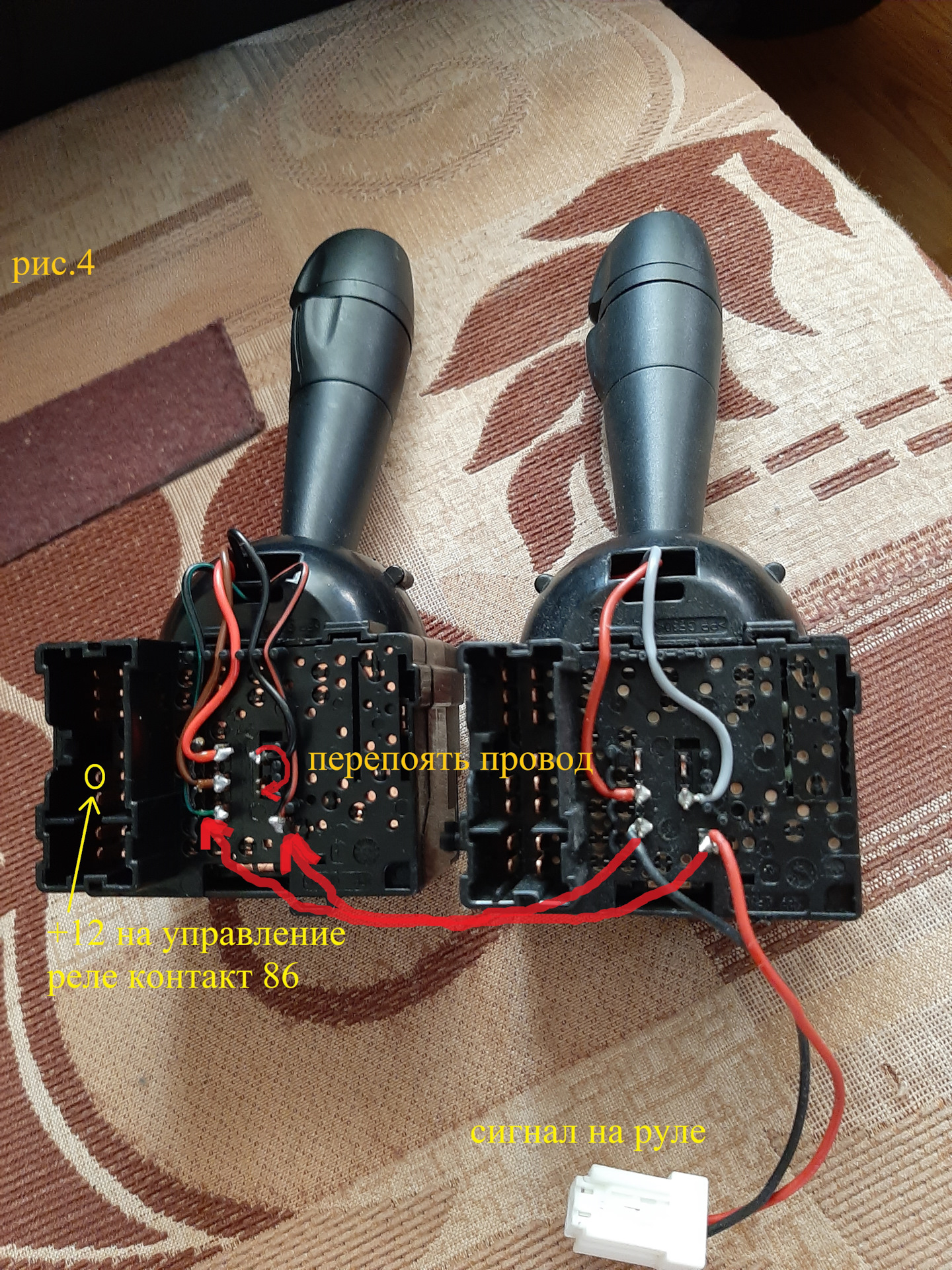

Для работы звукового сигнала с рулевого колеса, со снятого подрулевого переключателя необходимо перепаять фишку подключения звукового сигнала. Так же для корректного включения ПТФ при включенном ближнем свете перепаивается один провод.

Провод управления реле протягивается в салон из подкапотного пространства, протянуть можно через заглушку тросика открытия капота.

Протягиваем провод к фишке подключения управления подрулевого переключателя, к проводу припаиваем пин и вставляем в свободное гнездо соответствующее контакту 12 на подрулевом переключателе

Пин, добыть из фишки мама подключения штатной акустики (была одна свободная как донор), подошёл идеально.

С этого же пина припаиваем еще один провод который пойдет на пин 5 разъема S1 ЦБУЭ. Это управление индикацией включения ПТФ на приборной панели.

Собираем все в обратной последовательности.

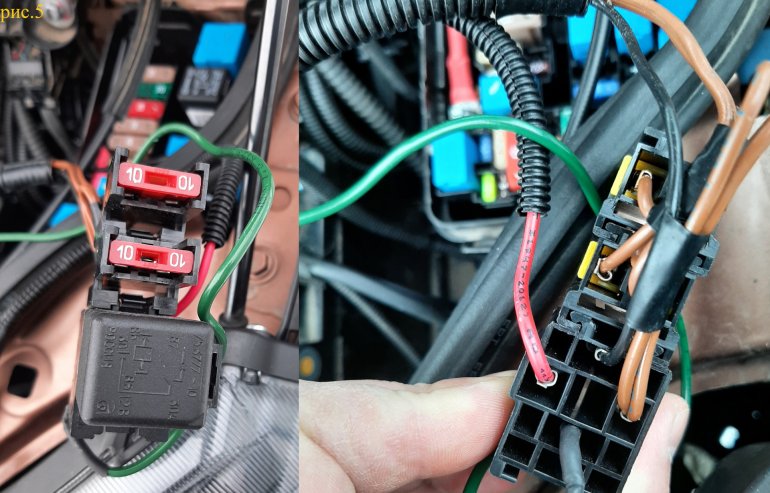

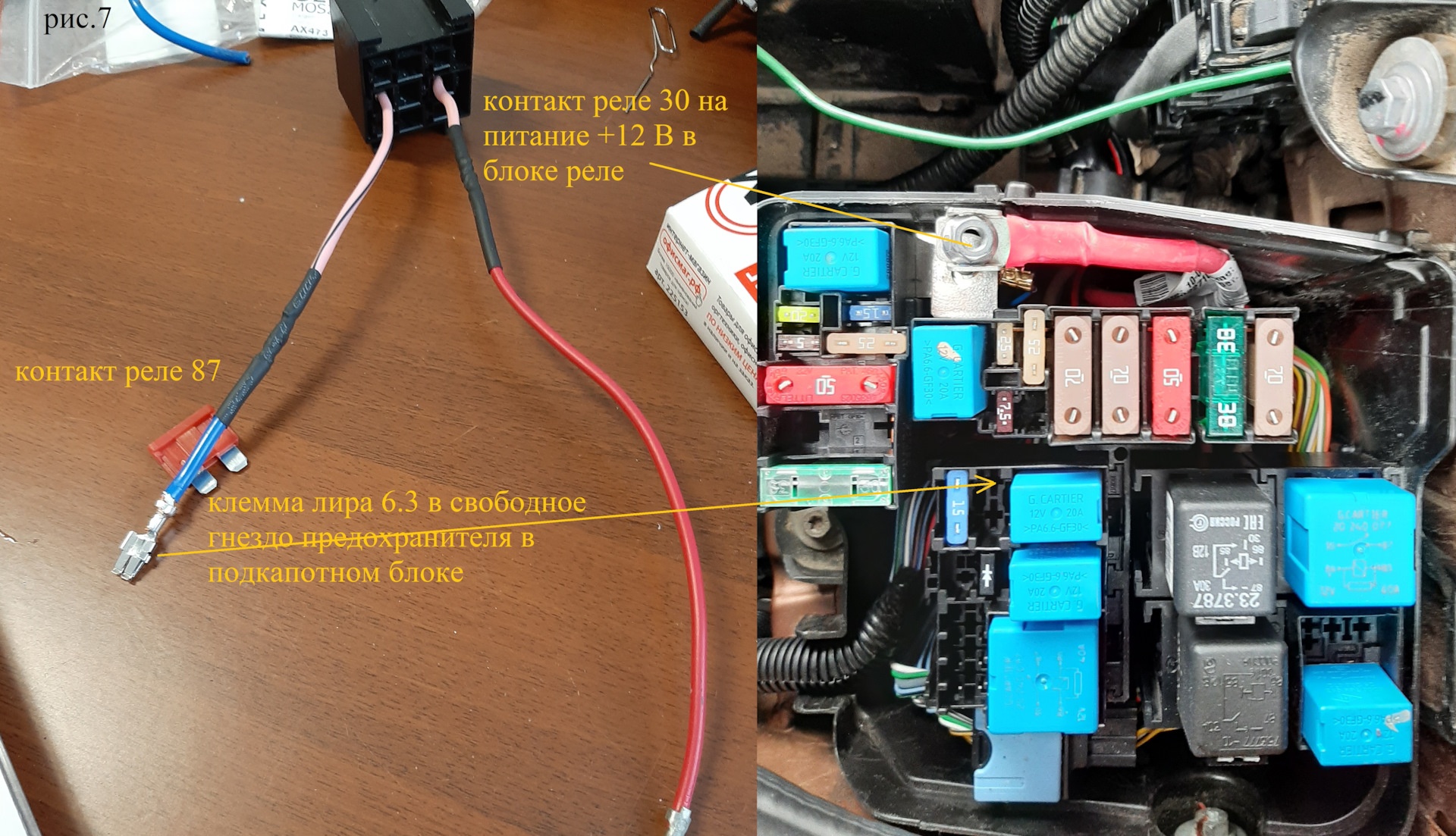

Колодка реле с предохранителями не подходит для монтажа в блок предохранителей и реле, по этому переделываем подключение под заранее приобретенную колодку

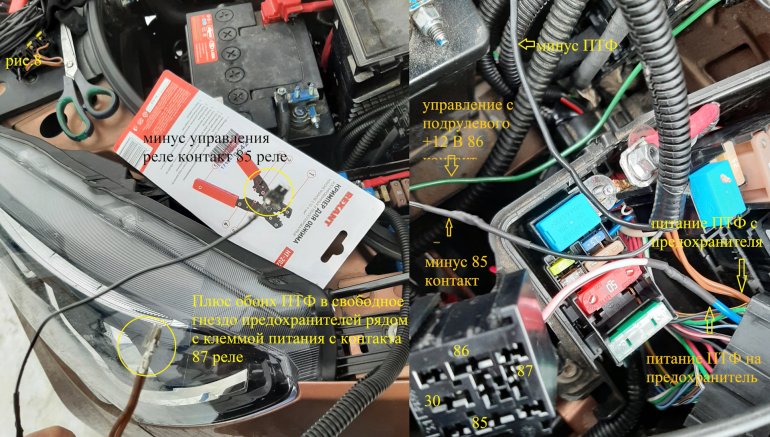

Питание ПТФ, оба кабеля, минус управления реле и управляющий плюс с подрулевого обжимаются клеммами лира 6.3 и подключается согласно.

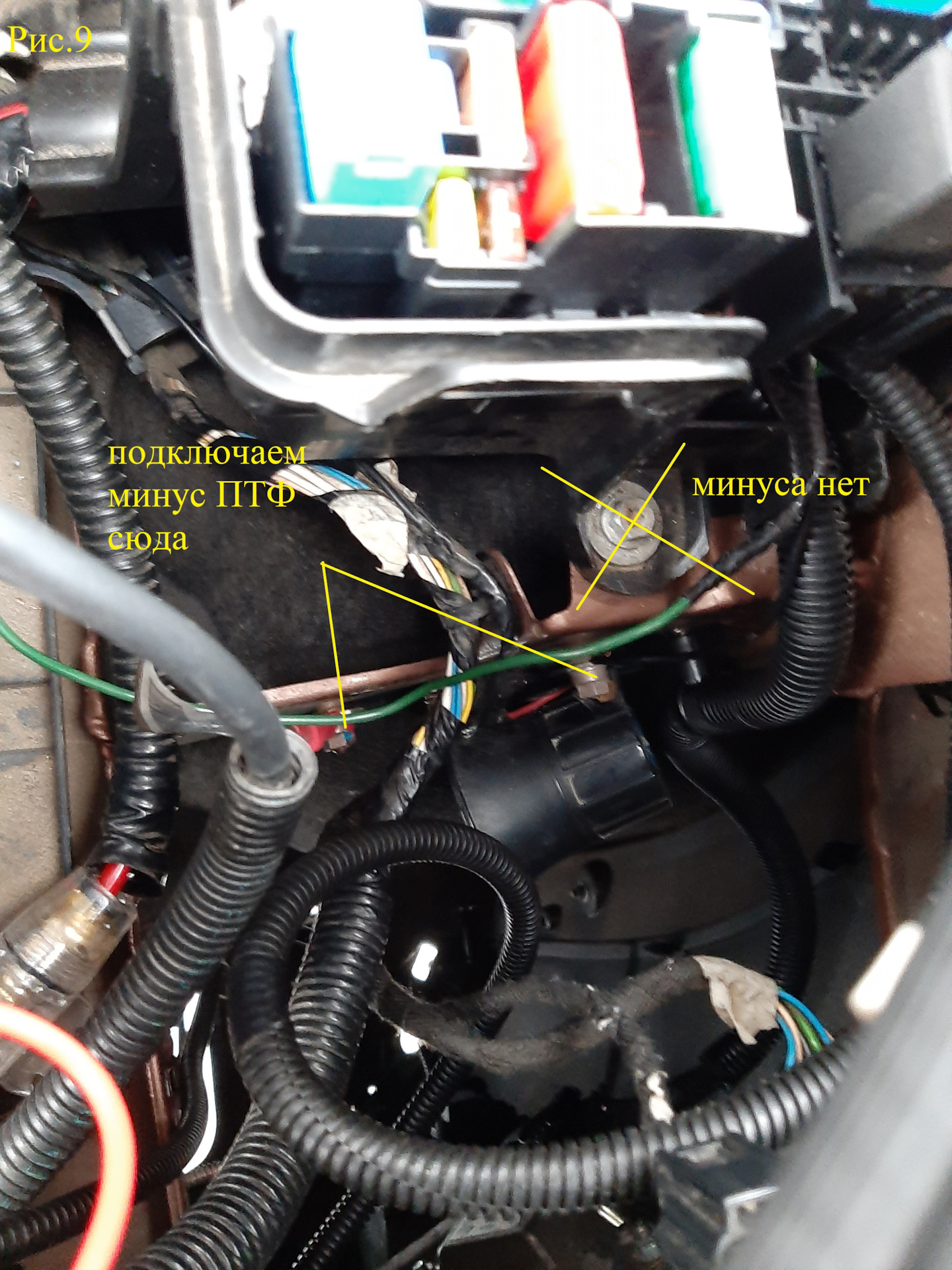

Минус подключаем так.

Штатный способ через нефиксируюмую кнопку

Автор доработки ewg866).

Потребуется:

• нефиксируюмая кнопка (артикул 284487506R)

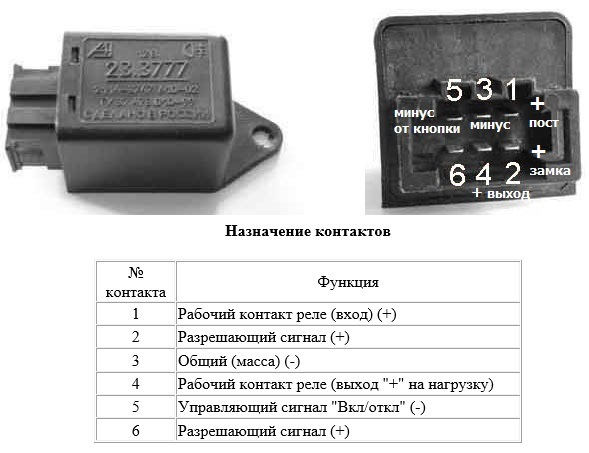

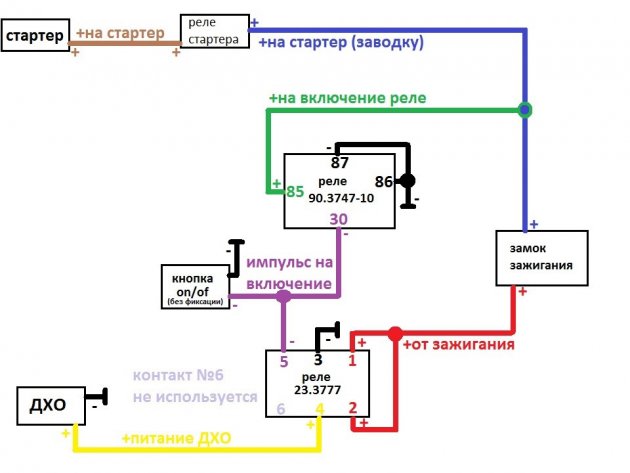

Схема подключения:

А вы будете устанавливать ПТФ на XRAY своими руками? Какой вариант подключения выбрали и почему? Напомним, ранее мы рассказывали про другие популярные аксессуары для отечественного кроссовера. Например, про установку кожаной ручки КПП, качественные чехлы из экокожи, а также, как подключить видеорегистратор и другие гаджеты.
