    Как установить и подключить твитеры (пищалки) на Lada XRAY

     03 октябрь 2017  LadaOnline    3 567    3

    Как установить и подключить твитеры (пищалки) на Lada XRAY

    Высокочастотные динамики (твитеры или пищалки) на Lada XRAY завод ставит только в некоторых комплектациях. Кто обнаружил отсутствие таких динамиков в стойках ветрового стекла, могут установить их своими руками. Рассмотрим, как поставить твитеры в штатные места и выполнить их подключение.

    Потребуется: высокочастотные динамики (штатные твитеры имеют артикул 281489095R), клеммы для врезания в проводку (см. в каталоге Алиэкспресс). Убедитесь в наличии у твитера конденсатора (служит в роли кроссовера).

    штатные твитеры (пищалки) на Lada XRAY

    Установка

    Порядок действий:

    1. Снять накладку стойки ветрового стекла (см. инструкцию).

    2. Снять сеточку твитера, поддев ее пластиковой лопаткой.

    снять твитеры Lada XRAYснять твитеры Lada XRAY

    3. Закрепить твитер в накладке стойки, используя термоклей.

    4. Провода протягиваем под панелью к магнитоле (см. как снять магнитолу).

    Пример установки твитеров Dynamic State NT-7.2:

    установка твитеров (пищалки) на Lada XRAYустановка твитеров (пищалки) на Lada XRAY

    Подключение

    Штатные схемы подключения твитеров на Lada XRAY (комплектации: базовая и люкс):

    схемы подключения твитеров на Lada XRAY (без твитеров)схемы подключения твитеров на Lada XRAY (с твитерами)

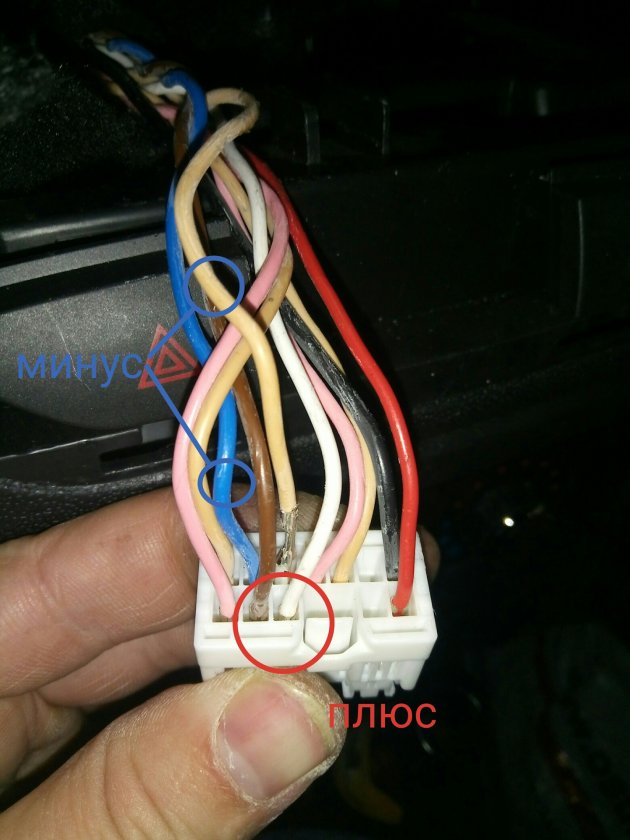

    Необходимо подключить к 12-пиновому разъему магнитолы (см. распиновка магнитолы):

    • левый твитер к 2 и 7 контакту
    • правый твитер к 3 и 8 контакту

    То есть «минус» к «минусу», а «плюс» к «плюсу» через конденсатор.

    схема разъема магнитолы Lada XRAY

    Также подключение твитеров можно выполнить параллельно передним динамикам (также, как на Лада Веста).

    После установки высокочастотных динамиков, звук в салоне Lada XRAY будет более объемным.

    Напомним, про аудиопоготовку Lada XRAY мы рассказывали ранее. А вы будете устанавливать твитеры в свой автомобиль? Кстати, а вы знаете, как на отечественном кроссовере активировать функцию изменения громкости магнитолы в зависимости от скорости?

    Источник фото: группа ladaxrayclub в ВК

    Ключевые слова: передние колонки lada xray | магнитола lada xray | аксессуары lada xray
