    Устройство печки Лада Калина

     18 декабря 2014  Лада.Онлайн    171 939    24

    Устройство печки Лада Калина

    В зависимости от комплектации схема печки Лада Калина может различаться. В одном случае конструкция системы вентиляции и отопления проста и надежна, в другом - контроль температуры в салоне автомобиля на плечах автоматики и электроники. Рассмотрим принцип работы отопителя Лада Калина в разных модификациях.

    Устройство отопителя Лада Калина

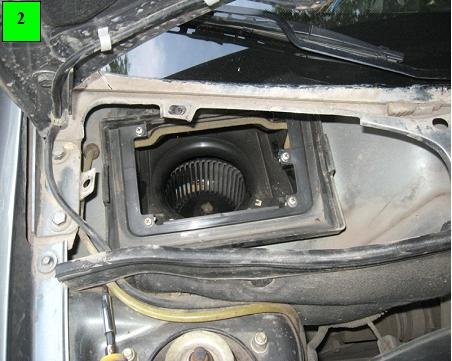

    Воздух с улицы попадает в воздухозаборник через воздушный фильтр. Затем воздух загоняется внутрь воздуховодов электровентилятором. Обогрев салона осуществляется отопителем (радиатором печки), который установлен под панелью. При работе двигателя нагретая охлаждающая жидкость циркулирует через радиатор, нагревая проходящий через него воздух. Количество воздуха проходящего через радиатор и в обход него, задается центральной заслонкой. Регулировка скорости работы вентилятора, а также  управление заслонками печки осуществляется с помощью блока управления, установленного на панели.

    печка лада калина схема

    1 — электродвигатель вентилятора отопителя; 2 — кожух вентилятора отопителя; 3 — заслонка рециркуляции воздуха; 4— воздуховоды; 5 — кожух отопителя; 6 — подводящий патрубок радиатора отопителя; 7 — отводящий патрубок радиатора отопителя.

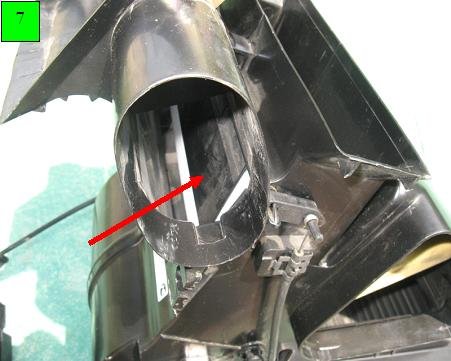

    Заслонки печки Лада Калина

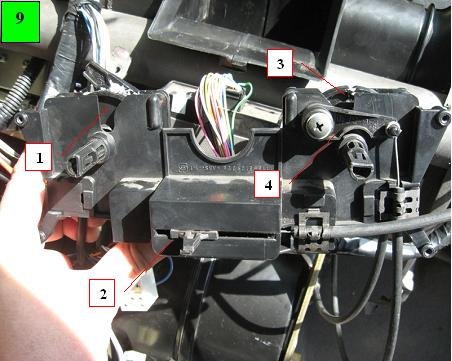

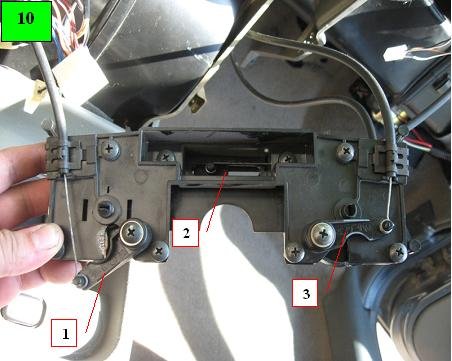

    Заслонки печки Лада Калина регулируются механическим блоком управления. При вращении ручек на блоке тяги наматываются/разматываются на специальном ролике внутри блока управления. Тяги имеют следующее назначение:

    1. Тяга привода заслонки рециркуляции.
    2. Тяга привода заслонки обогрева ветрового стекла.
    3. Тяга привода заслонки обогрева ног.

    Таким образом, управление заслонками печки Лада Калина производится механическим путем без использования автоматики. Единственная электронная деталь в конструкции - это дополнительный резистор, который в зависимости от положения ручки на блоке управления отопителем определяет скорость вращения вентилятора. Такой принцип работы весьма прост и надежен.

    Климат-контроль Лада Калина Люкс

    Устройство системы напоминает описанную выше, за исключением некоторых деталей. Для поддержания в салоне заданной температуры в конструкции применены два новых элемента: датчик температуры в салоне (встроен в плафон освещения на потолке) и микромоторедуктор заслонки. Также механический блок управления заменен на электронный, с маркировкой на нем градусов температуры воздуха в салоне.

    Климат-контроль Лада Калина Люкс

    Схема работы следующая: блок управления периодически получает сигнал от датчика температуры в салоне и сравнивает его с температурой, выставленной на блоке. Если разница слишком большая, блок управления посылает сигнал на микромоторедуктор, который уже управляет заслонками печки (открывает или закрывает горячий воздух из отопителя).

    Вентиляция салона Лада Калина

    Вытяжка воздуха из салона во всех комплектациях осуществляется за счет разряжения, возникшего возле задней части кузова при движении автомобиля. Вытяжные дефлекторы встроены в кузове под задним бампером.

    Смотрите также другие обзоры Лада Калина.

    Ключевые слова: печка лада калина | кондиционер лада калина | воздуховоды лада калина | фильтры лада калина

    Поделиться в социальных сетях:

    Какая система вентиляции и отопления на вашей Лада Калина 1 поколения?


    Комментарии

    Гости не могут оставлять комментарии в новостях, пожалуйста авторизируйтесь.
    1. Здравствуйте! У меня Калина 1. По осени сломался термостат, заменила. С тех пор печка дует только холодным воздухом, постоянно воздушит. Сказали радиатор начал парить, поменяла, поставила новый, через 3-4 дня в салоне снова холодно. И так всю зиму. На СТО заезжала, там воздух выкачивают и разводят руками, не знают в чём причина (была на 3ёх разных СТО). Летом потёк бочок с антифризом, заменила. Антифриз залит по норме, через пару часов езды просто исчезает из бочка, открываешь крышку бочка - возвращается и поднимается даже выше нормы.  Скоро снова зима, мёрзнуть не хочется, дайте совет что ещё проверить/заменить? Под печкой и в салоне везде сухо, антифриз в салон не бежит. Может саму печку уже поменять?

      Нравится +6 Не нравится
      Жалоба
      1. Добрый день.

        Можете тему на форуме создать, помогут

        https://xn--80aal0a.xn--80asehdb/addnews.html

        Жалоба
    2. Гость Иван
      Гость Иван
      14 ноября 2020 08:50
      Парни помагите. Лада калина1 неработает заслонка стоит на месте пасеридине и не сдвинуть её что это может быть?
      Нравится +4 Не нравится
      Жалоба
    3. Гость Алексей
      Гость Алексей
      5 октября 2020 23:52
      Поменял моторедуктор заслонки печки на калина1 и начались чудеса! Устанавливаю температуру 26 градусов-обдув ног-и вторую скорость обдува все нормально! Но как только изменяю температуру на максимум тепло или макс. холодно, как тут же обдув меняется с обдув ног на обдув в салон!!! Как так??? Что произошло? До замены моторедуктора было все нормально! Как исправить???
      Нравится +4 Не нравится
      Жалоба
    4. Гость Юрий
      Гость Юрий
      7 марта 2019 08:20
      Друзья! Подскажите пожалуйста, что может быть с печкой? Постоянно греет, температура не скидывается. Даже если ручку регулятора температуры поворачиваешь в крайнее левое положение(на синий цвет).
      Нравится +17 Не нравится
      Жалоба
    5. Мужики всем салем помогите с проблемкой у меня лада калина 2 16 клапанов с кондером на холостых прям жарит печка руки обжигает стоит выехать на трассу километров через 70-80 начинает дуть прохладным температура 88-90 термостат новый помпа новая крышка рб новая. Или когда стоит на холостых при температуре за 90 также начинает дуть прохладой
      Нравится +10 Не нравится
      Жалоба
      1. может с заслонкой проблемы?
        Жалоба
    6. Иванов Игорь
      Иванов Игорь
      25 сентября 2018 19:35
      Сергей,
      Заедает заслонка, рукой залезаешь под торпеду со стороны водителя и рычаг заслонки тянешь на себя.
      Нравится +4 Не нравится
      Жалоба
    7. Как распределяются потоки:
      1. в положении «на стекло» верхняя заслонка полностью закрыла центральное сопло и нижняя заслонка выход на ноги. Воздух идет на лобовое стекло и по тонким воздуховодам через верхние нерегулируемые дефлекторы на передние боковые стекла.
      2. в положении, показанном пиктограммой как «в морду» верхняя заслонка почти перекрыла выход на лобовое стекло (напоминаю, заслонка полностью не закрывает поток на лобовое стекло), нижняя заслонка закрыта. Воздух идет через центральный дефлектор и на боковые регулируемые дефлекторы, которые можно закрыть индивидуальными заслонками. На центральном дефлекторе тоже можно распределять поток по вертикали и горизонтали.
      3. в положении «в ноги» нижняя заслонка перекрывает почти полностью поток вверх, воздух идет через боковые отверстия на ноги передних седоков и одновременно через воздуховоды к задним пассажирам.
      4. в положении «стекло-ноги» заслонки находятся в промежуточном состоянии.










      http://www.lkforum.ru
      Жалоба
    8. Дмитрий,
      радиатор или его патрубки. больше по схеме ничего быть не может.
      Жалоба
    9. В конце сенября была замена радиатора с патрубками, прошло 3 месяца и снова обнаружил антифриз на полу под водительским ковриком. Но на этот раз под печкой всё сухо. За 2 суток намотал менее 100км а антифриза на 0,5 см меньше стало в расшительном бочке. Окна стали запотевать около 2 недель назад. Судя по тому сколько уже ушло антифриза из РБ опять же 2 недели от поломки. Где может быть причина?
      Нравится +12 Не нравится
      Жалоба
    10. Сергей,
      заслонка не работает, тросик слетел может.
      Жалоба
    11. LadaOnline,
      Добрый день! печка греет горячим воздухом, даже если поставить на самую крайнюю синюю метку климат, все равно дует горячим. В чем проблема?
      Нравится 0 Не нравится
      Жалоба
    12. Александр, подходящих инструкций не нашел. Видимо нужно вставлять так, чтобы заслонка в момент установки не была повернута. Сам блок повернуть не удается?
      Жалоба
    13. Александр
      Александр
      23 октября 2017 18:54
      Электронный регулятор начал менять,а он по фразам в заслонку не входит пока заслонку не повернул. И теперь на 24 градуса ставишь,а заслонка уже до конца на горячем

      Как провернуть паз на заслонке
      Нравится +6 Не нравится
      Жалоба
    14. Ислам, смотрите заслонки, они плохо работают. Как они устроены, есть в комментариях к этой статье:
      https://xn--80aal0a.xn--80asehdb/do-my-self/repair/repair-lada-kalina/177-reshenie-problemy-kogda-na-lada-kalina-ploho-greet-pechka.html
      Жалоба
    15. Поменял радиатор печки заново все собрал работает хорошо.но но когда переключаю на лобовое стекло не дует .в чём может быть причина???
      Нравится 0 Не нравится
      Жалоба
    16. Владимир., возможно причина в ММР или блоке управления отопителем.
      Жалоба
    17. Владимир.
      Владимир.
      17 января 2017 20:07
      Поменял датчик температуры воздуха в салоне.Работает,но не понятно. Прогрел машину,до 98 градусов,сработал вентилятор.В салоне температура установлена на 26 градусов,воздух дует холодный. На улице - 9. Проехал пару километров,подул горячий и так постоянно. В чём проблема не пойму.??? Помогите.
      Нравится +2 Не нравится
      Жалоба
    18. Иван, Чуровское
      Иван, Чуровское
      30 ноября 2015 23:40
      Летом снимал торпеду, после начались проблемы с переключением
      Сегодня собрался заняться, скорее всего мешали провода подогрева заднего стекла, и крутить ручку надо только против часовой стрелки

      Грело только на ноги
      Нравится +2 Не нравится
      Жалоба
    19. На изменеие температуры ручкой моторедуктор не реагирует никак, моторедуктор новый ! С чего начинать калина люкс
      Нравится -3 Не нравится
      Жалоба
