Контроллер трехуровневого обогрева задних сидений для Lada Vesta, XRAY, Largus

Описание

Контроллер позволяет реализовать 3-х уровневый подогрев задних сидений в автомобилях Лада Веста, Иксрей и Ларгус, в которых отсутствует данная функция. Кнопки остаются штатные. Определить, какой включен режим подогрева можно по работе индикатора (100% - светодиод горит постоянно, 50% - светодиод изредка моргает, минимальный режим - светодиод быстро моргает)

Контроллер поставляется в следующих вариантах:

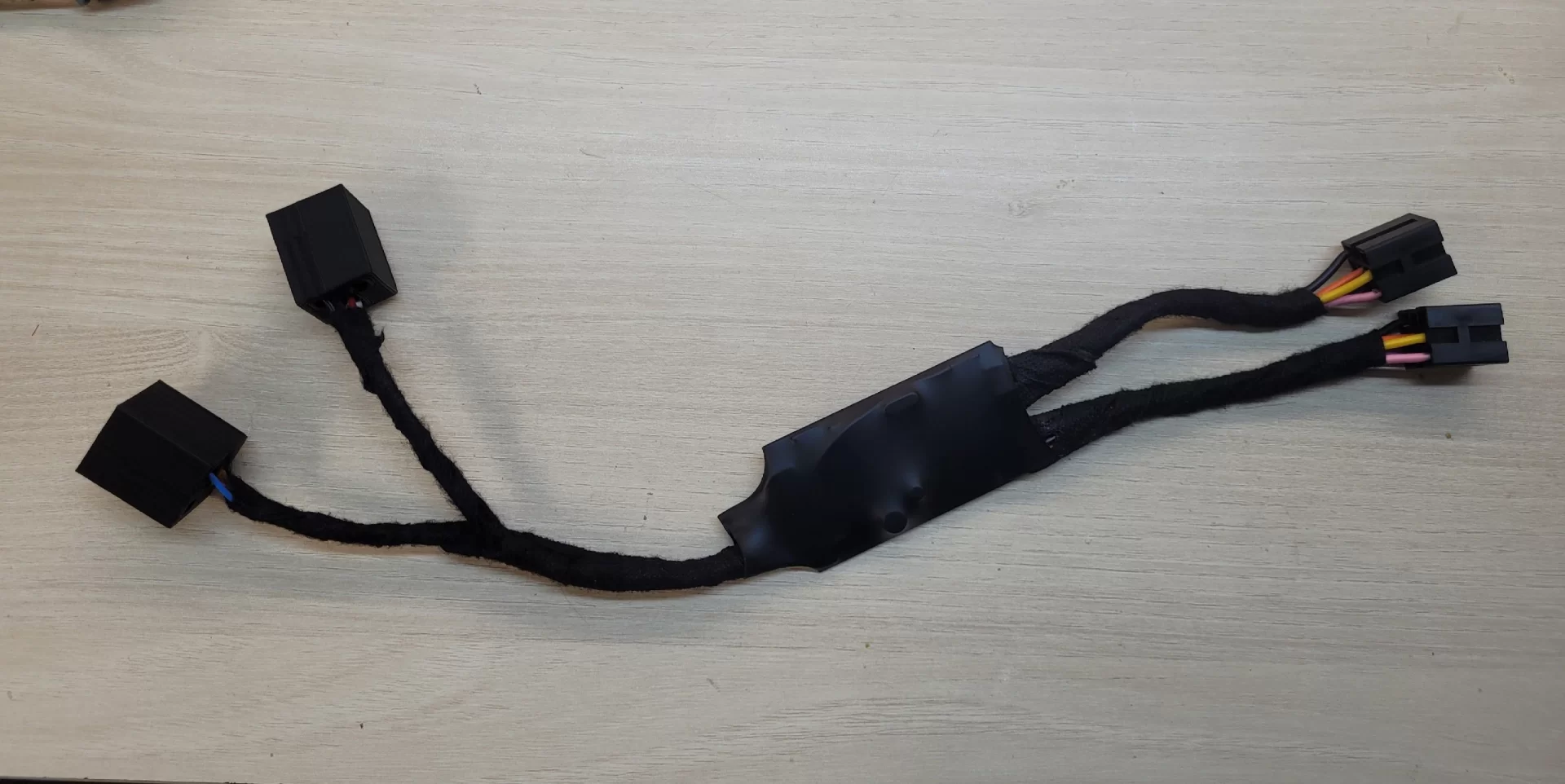

1. Полностью собранный разъем в разъем - 5000р
2. С пинами вместо ответного разъёма к штатной фишке обогрева - 4500р
3. Собери сам: в комплекте плата контроллера, 2 разъема обогрева сидений, термосусадка, пины для самостоятельной сборки - 4000р

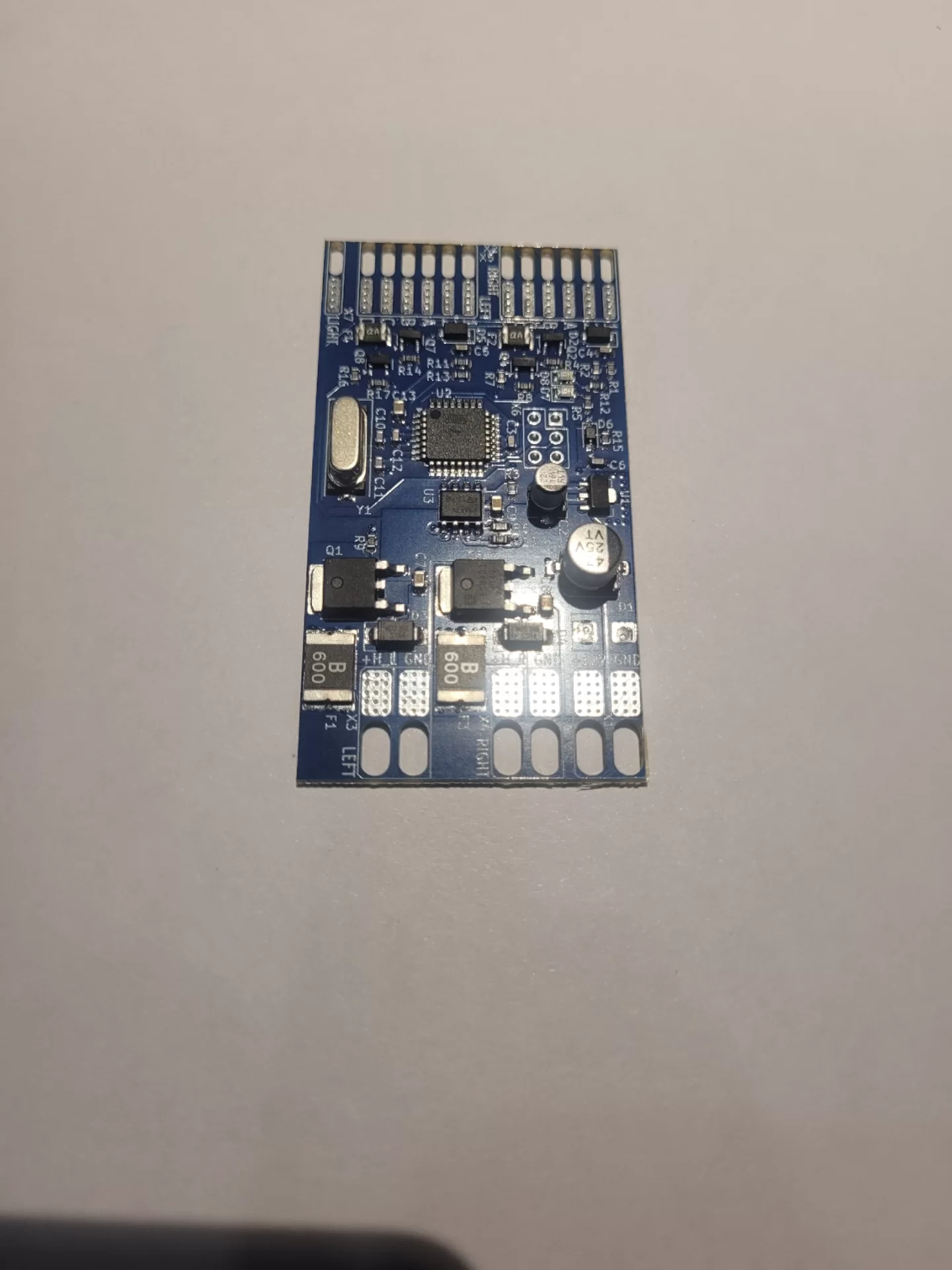

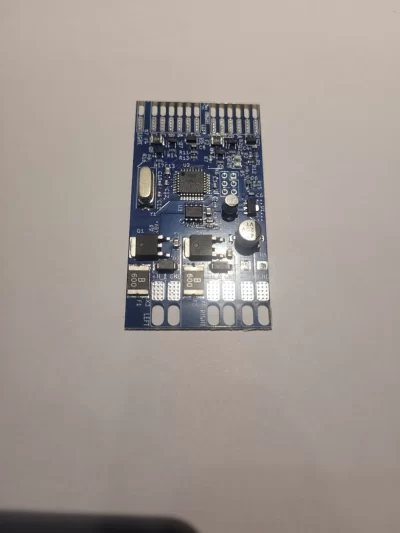

4. Эконом: только плата контроллера для самостоятельной сборки - 3500р

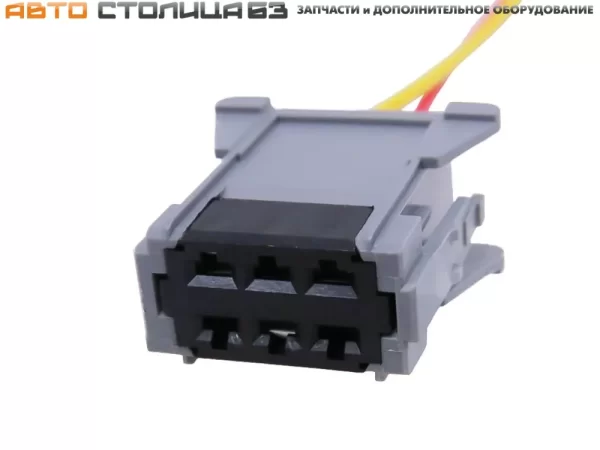

Так же отдельно можно заказать ответную часть разъема фишки обогрева сидений - 250р шт.

Технические данные:

Напряжение питания, В 10…16

Номинальный ток нагрузки одного канала, 5А

Потребление устройства в, мА  30 в режиме ожидания

Подключение

Контроллер подключается в разрыв между штанной кнопкой и колодкой кнопки.

Назначение контактов:

Масса – Черный

Питание – два красных

Левый нагреватель – желтый

Правый нагреватель – Белый

Подсветка – голубой

Использование

Переключение режимов нагрева осуществляется короткими нажатиями на кнопку соответствующего сиденья.

Первое нажатие кнопки включает нагрев сиденья на 100%, при этом индикатор на кнопке светится постоянно.

Второе нажатие включает режим  половинной мощности, при этом индикатор на кнопке изредка мигает.

Третье нажатие на кнопку включает режим малой мощности, при этом индикатор на кнопке быстро мигает.

Четвертое нажатие отключает нагрев

Настройка

Для входа в режим настройки необходимо нажать и удерживать левую кнопку более 5 секунд.

контролер подаст сигнал о входе в режим настройки пятикратным могранием светодиодов на кнопках.

Перемещение по меню происходит кратковременным нажатием левой кнопки, изменение настройки кратковременным нажатием правой кнопки.

Устройство имеет четыре настраиваемые опции:

Дополнительная информация:

• Применяемость: Лада Веста, Иксрей и Ларгус с подогревом задних сидений
• Производитель/поставщик: Vestachip
• Категория (салон): Кнопки
• Категория (электрика): Электронные блоки управления
